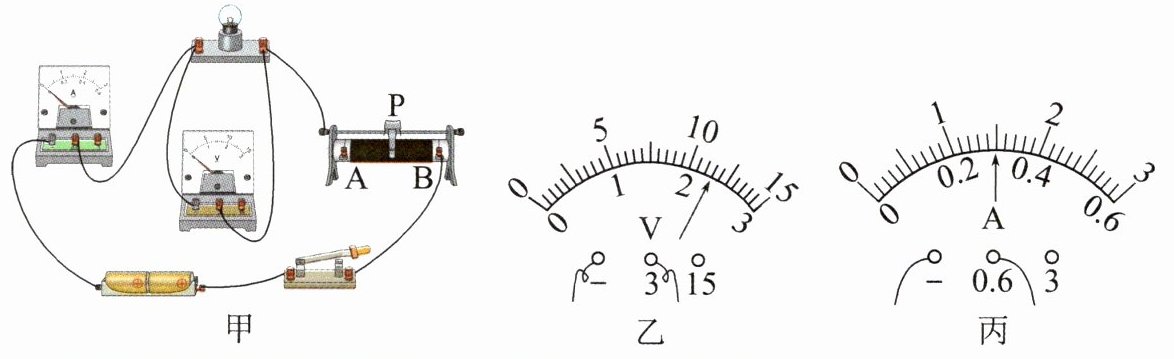

【变式】小明用甲图测量小灯泡的电阻，已知待测小灯泡L正常发光时的电压为2.5 V。


(1)闭合开关，移动滑动变阻器的滑片P至某位置，电压表示数如图乙所示，为 V；为测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向（选填“A”或“B”）端滑动。
(2)小灯泡正常发光时，电流表示数如图丙所示，则小灯泡正常发光时的阻值为 Ω。（结果保留一位小数）

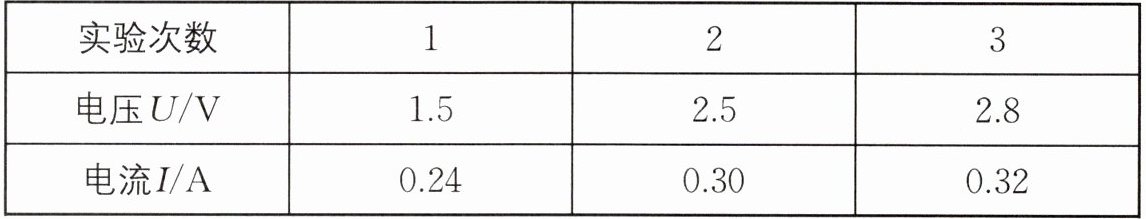

(3)多次实验后，实验数据如表所示，根据表中数据可推测闭合开关前小灯泡的阻值可能为。
A.0
B.3 Ω
C.6.3 Ω
D.10 Ω

(1)2.3 B (2)8.3 (3)B [解析](1)电压表示数如题图乙所示,分度值为0.1 V,示数为2.3 V。当小灯泡两端电压为2.5 V时正常发光,因此应增大小灯泡两端的电压,减小滑动变阻器两端的电压,所以应该减小滑动变阻器连入电路的电阻,应将滑动变阻器的滑片向B端滑动。(2)由题图丙可知,小灯泡正常发光时的电流为0.3 A,阻值为$R=\frac{U}{I}=\frac{2.5\ \mathrm{V}}{0.3\ \mathrm{A}}≈8.3\ \Omega$。(3)根据题表中数据可知,第1次实验中小灯泡的电阻为$R_1=\frac{U_1}{I_1}=\frac{1.5\ \mathrm{V}}{0.24\ \mathrm{A}}=6.25\ \Omega$;小灯泡灯丝的电阻随温度的升高而变大,所以闭合开关前,电阻应比6.25 Ω小;由于小灯泡的电阻不可能为0,所以推测闭合开关前小灯泡的阻值可能为3 Ω,选B。

1.在“伏安法测电阻”实验中,某同学的部分操作如下,其中正确的是 ()

A.连接电路时,应先闭合开关
B.在无法估测被测电压和电流时,电压表和电流表应选择大的测量范围进行试触
C.电压表应与待测电阻串联,电流表应与待测电阻并联
D.闭合开关前,应调节滑片位置至滑动变阻器最右端

B [解析]为了安全,连接电路时,应断开开关,A错误。在无法估测被测电压和电流时,电压表和电流表应选择大的测量范围进行试触,再确定合适的测量范围,可以保护电表,B正确。电压表应与待测电阻并联,电流表应与待测电阻串联,C错误。闭合开关前,滑片应移动到滑动变阻器阻值最大处,而不是最右端,D错误。

2.在“伏安法测电阻”的实验中,滑动变阻器不能起到的作用是 ()

A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路

C [解析]移动滑动变阻器的滑片,改变了其连入电路的电阻,改变了电路中的电流;根据U=IR可知,电阻不变,电流变化,所以能够改变被测电阻两端的电压,A、B不符合题意。被测电阻阻值大小跟电阻的长度、材料、横截面积有关,实验过程中三者没有发生变化,电阻的阻值不变,C符合题意。滑动变阻器连入电路时,滑片滑到最大阻值处,电阻最大,电流最小,起到保护电路的作用,D不符合题意。
