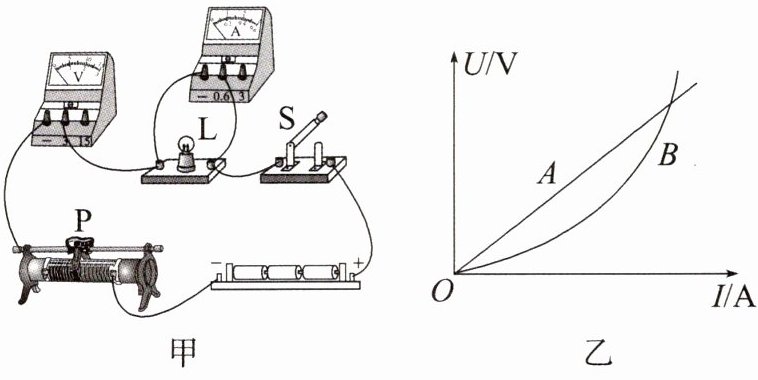

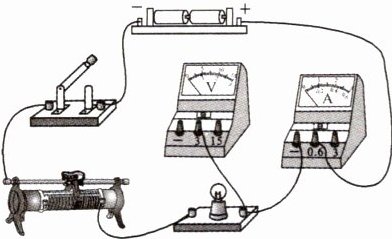

3.小川在“测量小灯泡的电阻”实验中，连接的实验电路如图甲所示，电路中各元件完好，但闭合开关后，小灯泡不亮，仔细检查发现电路连接有错误，此时电压表（选填“有”或“无”）示数；经过老师的指导后，调整电路，使得实验顺利完成，并绘出了小灯泡的U-I图像，图乙所示的两条图线中（选填“A”或“B”）是他绘制的图线。

有 B [解析]电压表串联在被测电路中,两接线柱与电源两极直接连通,电压表有示数;小灯泡电阻是变化的,温度越高,电阻越大,即电流增大的程度小于电压,所以小灯泡的U-I图线是一条曲线。

4. 练思维·替代思维 如图所示，只用一只电压表和已知阻值的定值电阻$R_0$也可以测出未知电阻$R_x$的大小。实验时，先用电压表测出只闭合开关$S_1$时$R_x$两端的电压记作$U_1$，再用电压表测出同时闭合开关$S_1$和$S_2$时，两端的电压$U$，则$R_x$的表达式为。

电源 $\frac{U_1R_0}{U-U_1}$ [解析]由题中电路图可知,闭合开关$S_1$、断开开关$S_2$时,电压表测$R_x$两端的电压$U_1$;闭合开关$S_1$、$S_2$时,$R_0$被短路,电路为只有$R_x$的简单电路,用电压表测出$R_x$两端的电压为$U$,则电源压也为$U$;根据串联电路电压特点可知,闭合开关$S_1$、断开开关$S_2$,$R_0$两端的电压$U_0=U-U_1$,电路的电流$I_0=\frac{U_0}{R_0}=\frac{U-U_1}{R_0}$,则未知电阻的阻值$R_x=\frac{U_1}{I_0}=\frac{U_1}{\frac{U-U_1}{R_0}}=\frac{U_1R_0}{U-U_1}$。
【点拨】在测量电阻时,若没有电流表,可以让一已知阻值的定值电阻与待测电阻串联;根据串联电路电流相等的特点,通过定值电阻的电流,就等于通过待测电阻的电流。

5.(湖北武汉期末改编)测量正常工作时电压为2.5 V的小灯泡电阻的实验电路图如图所示。

(1)连接电路时,开关应处于状态。
(2)请你用笔画线代替导线将电路连接完整。
(3)为了测量小灯泡正常工作时的电阻,小星在调节滑动变阻器时,应该通过观察(填序号)来判断小灯泡是否正常工作。
A.灯泡亮度
B.电压表示数
C.电流表示数

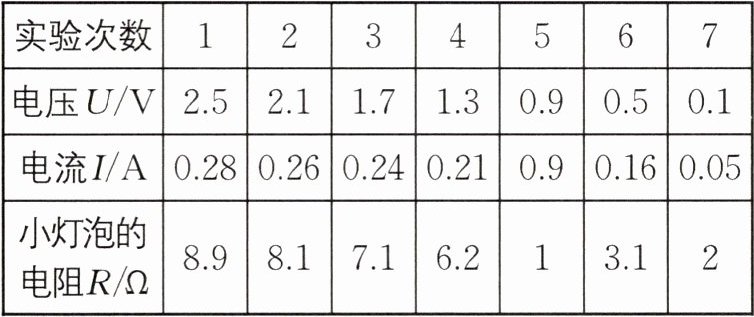

(4)小灯泡正常发光后,调节滑动变阻器,让电压逐次下降,灯泡变暗直至完全不发光,测量的数据如表所示。检查小星的数据表,你认为第次实验的数据存在明显错误。

(1)断开 (2) (3)B (4)5 [解析](1)为了保护电路,连接电路时开关应断开。(2)测量小灯泡的电阻时,电压表应并联在小灯泡的两端。(3)当小灯泡两端的电压为正常工作电压时,小灯泡正常发光,所以小星在调节滑动变阻器时,应该通过观察电压表示数来判断小灯泡是否正常工作,B正确。(4)小灯泡两端的电压变小,通过它的电流也变小,故表中第5次的电流应小于0.21 A,大于0.16 A,不可能为0.9 A,所以第5次实验的数据存在明显错误。

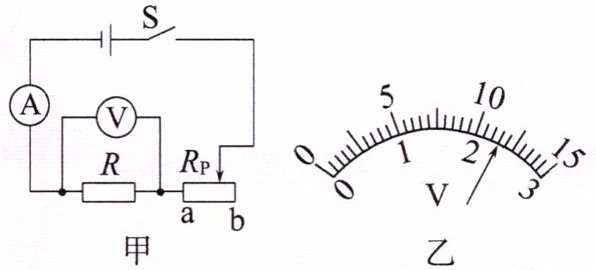

6.(四川成都)小明利用如图甲所示的电路来测量R的阻值,电源电压为3 V,R的阻值约为10 Ω,闭合开关后,电压表指针的位置如图乙所示。对于该实验,下列说法正确的是 ()


A.闭合开关前,滑动变阻器的滑片应移至a端
B.电流表的测量范围应该选择0~3 A
C.图乙中电压表的示数为2.3 V
D.多次测量求平均值是为了让结论更具普遍性
答案 P22

C [解析]为了保护电路,开关闭合前,滑动变阻器的滑片应在最大阻值处,即移至b端,A错误。电路中最大电流为$I=\frac{U}{R}=\frac{3\ \mathrm{V}}{10\ \Omega}=0.3\ \mathrm{A}$,电流表应选择0~0.6 A的测量范围,B错误。电源电压为3 V,所以电压表的测量范围为0~3 V,电压表示数为2.3 V,C正确。测定值电阻R的阻值时,多次测量求平均值的目的是减小误差,D错误。
