7.如图所示,电源电压保持不变,开关S闭合后,把滑动变阻器滑片P向左移动时,电路中电流表示数的变化情况 (
A.电流表$\mathrm{A}_1$示数变小,电流表$\mathrm{A}_2$示数变大
B.电流表$\mathrm{A}_1$示数变大,电流表$\mathrm{A}_2$示数变小
C.电流表$\mathrm{A}_1$示数变大,电流表$\mathrm{A}_2$示数变大
D.电流表$\mathrm{A}_1$示数变小,电流表$\mathrm{A}_2$示数变小
C
)。A.电流表$\mathrm{A}_1$示数变小,电流表$\mathrm{A}_2$示数变大
B.电流表$\mathrm{A}_1$示数变大,电流表$\mathrm{A}_2$示数变小
C.电流表$\mathrm{A}_1$示数变大,电流表$\mathrm{A}_2$示数变大
D.电流表$\mathrm{A}_1$示数变小,电流表$\mathrm{A}_2$示数变小
答案
7. C
解析
【分析】要解决此题，首先需明确电路结构：定值电阻R与滑动变阻器并联，电流表A₁测量干路总电流，电流表A₂测量滑动变阻器支路的电流。思考步骤：①判断滑动变阻器滑片左移时接入电阻的变化；②利用并联电路“各支路电压等于电源电压，互不影响”的特点，结合欧姆定律分析定值电阻和滑动变阻器支路的电流变化；③根据干路电流等于各支路电流之和，判断干路电流表A₁的示数变化，最终确定答案。
【解析】由电路图可知，R与滑动变阻器并联，电源电压U恒定：
1. 滑片P向左移动时，滑动变阻器接入电路的电阻丝长度变短，接入电阻R滑变小；
2. 并联电路中，各支路两端电压等于电源电压，因此定值电阻R两端电压为U，且R的阻值不变，根据欧姆定律I=U/R，通过R的电流I_R = U/R，保持不变；
3. 滑动变阻器支路两端电压也为U，R滑变小，根据欧姆定律I=U/R，通过滑动变阻器的电流I滑 = U/R滑，因R滑变小，故I滑变大，即电流表A₂的示数变大；
4. 干路总电流I总 = I_R + I滑，I_R不变，I滑变大，因此I总变大，即电流表A₁的示数变大。
综上，A₁示数变大，A₂示数变大，对应选项C。
【答案】C
【知识点】并联电路电流规律、欧姆定律、滑动变阻器的使用
【点评】本题是电路动态分析的基础题，核心是掌握并联电路的特点和欧姆定律的应用，需先明确各电表的测量对象，再逐步分析电阻、电流的变化，难度不大，属于学生应掌握的常规题型。
【难度系数】0.4
【解析】由电路图可知，R与滑动变阻器并联，电源电压U恒定：
1. 滑片P向左移动时，滑动变阻器接入电路的电阻丝长度变短，接入电阻R滑变小；
2. 并联电路中，各支路两端电压等于电源电压，因此定值电阻R两端电压为U，且R的阻值不变，根据欧姆定律I=U/R，通过R的电流I_R = U/R，保持不变；
3. 滑动变阻器支路两端电压也为U，R滑变小，根据欧姆定律I=U/R，通过滑动变阻器的电流I滑 = U/R滑，因R滑变小，故I滑变大，即电流表A₂的示数变大；
4. 干路总电流I总 = I_R + I滑，I_R不变，I滑变大，因此I总变大，即电流表A₁的示数变大。
综上，A₁示数变大，A₂示数变大，对应选项C。
【答案】C
【知识点】并联电路电流规律、欧姆定律、滑动变阻器的使用
【点评】本题是电路动态分析的基础题，核心是掌握并联电路的特点和欧姆定律的应用，需先明确各电表的测量对象，再逐步分析电阻、电流的变化，难度不大，属于学生应掌握的常规题型。
【难度系数】0.4
8.如图所示,电源电压保持不变,闭合开关S,在滑动变阻器滑片P向右滑动的过程中,下列说法正确的是 (
A.电流表A的示数不变
B.电流表A₁的示数变小
C.电压表V的示数变大
D.电压表V的示数与电流表A的示数的比值变小
8题图
9题图
D
)。A.电流表A的示数不变
B.电流表A₁的示数变小
C.电压表V的示数变大
D.电压表V的示数与电流表A的示数的比值变小
8题图
9题图
答案
8. D
解析
【分析】
首先明确电路结构：该电路为并联电路，定值电阻R₁与滑动变阻器R₂并联，电压表V测量电源电压，电流表A测量干路电流，电流表A₁测量定值电阻R₁支路的电流。电源电压保持不变，因此电压表V的示数始终等于电源电压；根据并联电路“各支路独立工作、互不影响”的特点，定值电阻R₁的电流不受滑动变阻器支路变化的影响；当滑动变阻器滑片移动时，接入电路的电阻变化会改变其支路电流，进而影响干路电流，最后分析电压表与电流表示数的比值即可判断选项。
【解析】
解：
1. 电源电压保持不变，电压表V测电源电压，因此V的示数始终不变，排除选项C；
2. 并联电路中各支路电压等于电源电压，定值电阻R₁阻值不变，由欧姆定律$I=\frac{U}{R}$可知，通过R₁的电流不变，即电流表A₁的示数不变，排除选项B；
3. 滑动变阻器滑片P向右滑动时，接入电路的电阻变小，R₂支路的电流$I_2=\frac{U}{R_2}$变大；干路电流等于各支路电流之和，即$I=I_1+I_2$，因$I_1$不变、$I_2$变大，所以干路电流表A的示数变大，排除选项A；
4. 电压表V的示数为$U$，电流表A的示数为$I$，两者的比值为$\frac{U}{I}$，由于$U$不变、$I$变大，因此该比值变小，选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、滑动变阻器的使用
【点评】
本题考查并联电路规律与欧姆定律的综合应用，核心是明确各电表的测量对象，分析滑片移动时各支路电流、干路电流的变化，属于中等难度的电路分析题，需掌握基础电路规律即可解答。
【难度系数】
0.5
首先明确电路结构：该电路为并联电路，定值电阻R₁与滑动变阻器R₂并联，电压表V测量电源电压，电流表A测量干路电流，电流表A₁测量定值电阻R₁支路的电流。电源电压保持不变，因此电压表V的示数始终等于电源电压；根据并联电路“各支路独立工作、互不影响”的特点，定值电阻R₁的电流不受滑动变阻器支路变化的影响；当滑动变阻器滑片移动时，接入电路的电阻变化会改变其支路电流，进而影响干路电流，最后分析电压表与电流表示数的比值即可判断选项。
【解析】
解：
1. 电源电压保持不变，电压表V测电源电压，因此V的示数始终不变，排除选项C；
2. 并联电路中各支路电压等于电源电压，定值电阻R₁阻值不变，由欧姆定律$I=\frac{U}{R}$可知，通过R₁的电流不变，即电流表A₁的示数不变，排除选项B；
3. 滑动变阻器滑片P向右滑动时，接入电路的电阻变小，R₂支路的电流$I_2=\frac{U}{R_2}$变大；干路电流等于各支路电流之和，即$I=I_1+I_2$，因$I_1$不变、$I_2$变大，所以干路电流表A的示数变大，排除选项A；
4. 电压表V的示数为$U$，电流表A的示数为$I$，两者的比值为$\frac{U}{I}$，由于$U$不变、$I$变大，因此该比值变小，选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律、滑动变阻器的使用
【点评】
本题考查并联电路规律与欧姆定律的综合应用，核心是明确各电表的测量对象，分析滑片移动时各支路电流、干路电流的变化，属于中等难度的电路分析题，需掌握基础电路规律即可解答。
【难度系数】
0.5
9.如图所示,电源电压保持不变,闭合开关S,在滑动变阻器R的滑片P向右移动的过程中,下列说法正确的是 (
A.电压表示数变小
B.电压表示数变大
C.电流表$\mathrm{A}_1$示数变小
D.电流表$\mathrm{A}_2$示数变小
D
)。A.电压表示数变小
B.电压表示数变大
C.电流表$\mathrm{A}_1$示数变小
D.电流表$\mathrm{A}_2$示数变小
答案
9. D
解析
【分析】
首先明确电路结构：定值电阻与滑动变阻器并联，电压表测量电源电压，电流表$\mathrm{A}_1$测定值电阻支路电流，电流表$\mathrm{A}_2$测干路电流。根据并联电路电压特点，电源电压不变，可先判断电压表示数变化；再结合欧姆定律和并联电路电流规律，分析各支路电流及干路电流的变化，进而判断电流表的示数变化。
【解析】
1. 电路与电压表示数分析：定值电阻和滑动变阻器并联，并联电路各支路电压等于电源电压，电源电压保持不变，因此电压表示数始终等于电源电压，不会变化，故选项A（电压表示数变小）、B（电压表示数变大）错误。
2. 电流表$\mathrm{A}_1$示数分析：定值电阻的阻值不变，其两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，定值电阻支路的电流不变，即$\mathrm{A}_1$示数不变，故选项C错误。
3. 电流表$\mathrm{A}_2$示数分析：滑动变阻器滑片$P$向右移动时，接入电路的电阻变大，其两端电压等于电源电压（不变），由$I=\frac{U}{R}$可知，滑动变阻器支路的电流变小；干路电流等于各支路电流之和（定值电阻支路电流不变），因此干路电流变小，即$\mathrm{A}_2$示数变小，故选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律的应用
【点评】
本题为电路动态分析基础题，需先明确电表测量对象，再结合并联规律和欧姆定律推导电表示数变化，易错点是混淆电流表测量的支路，需仔细分析电路结构。
【难度系数】
0.5
首先明确电路结构：定值电阻与滑动变阻器并联，电压表测量电源电压，电流表$\mathrm{A}_1$测定值电阻支路电流，电流表$\mathrm{A}_2$测干路电流。根据并联电路电压特点，电源电压不变，可先判断电压表示数变化；再结合欧姆定律和并联电路电流规律，分析各支路电流及干路电流的变化，进而判断电流表的示数变化。
【解析】
1. 电路与电压表示数分析：定值电阻和滑动变阻器并联，并联电路各支路电压等于电源电压，电源电压保持不变，因此电压表示数始终等于电源电压，不会变化，故选项A（电压表示数变小）、B（电压表示数变大）错误。
2. 电流表$\mathrm{A}_1$示数分析：定值电阻的阻值不变，其两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，定值电阻支路的电流不变，即$\mathrm{A}_1$示数不变，故选项C错误。
3. 电流表$\mathrm{A}_2$示数分析：滑动变阻器滑片$P$向右移动时，接入电路的电阻变大，其两端电压等于电源电压（不变），由$I=\frac{U}{R}$可知，滑动变阻器支路的电流变小；干路电流等于各支路电流之和（定值电阻支路电流不变），因此干路电流变小，即$\mathrm{A}_2$示数变小，故选项D正确。
【答案】
D
【知识点】
并联电路特点、欧姆定律的应用
【点评】
本题为电路动态分析基础题，需先明确电表测量对象，再结合并联规律和欧姆定律推导电表示数变化，易错点是混淆电流表测量的支路，需仔细分析电路结构。
【难度系数】
0.5
10.如图所示,电源电压恒定不变,闭合开关S,将滑动变阻器$R_1$的滑片P向右移动,下列说法正确的是 (
10题图
A.A 的示数变大,$V_1$的示数不变
B.A 的示数变大,$V_2$的示数变大
C.$V_1$的示数与$V_2$的示数之和不变
D.$V_2$的示数与 A 的示数之比变小
D
)。10题图
A.A 的示数变大,$V_1$的示数不变
B.A 的示数变大,$V_2$的示数变大
C.$V_1$的示数与$V_2$的示数之和不变
D.$V_2$的示数与 A 的示数之比变小
答案
10. D
解析
【分析】
首先明确电路结构：滑动变阻器$R_1$与定值电阻$R_2$串联，电流表$\mathrm{A}$测串联电路的电流，电压表$\mathrm{V}_2$测电源电压，电压表$\mathrm{V}_1$测$R_1$两端的电压。电源电压恒定，因此$\mathrm{V}_2$的示数始终不变。当滑片$P$向右移动时，$R_1$接入电路的电阻变小，总电阻变小，根据欧姆定律可知电路电流变大（即$\mathrm{A}$的示数变大）。接下来逐一分析选项：
选项A：$\mathrm{A}$示数变大正确，但$\mathrm{V}_1$测$R_1$两端电压，由串联电压规律$U_1=U-U_2$（$U_2$为$R_2$两端电压，$U_2=IR_2$，$I$变大则$U_2$变大），可知$U_1$变小，故$\mathrm{V}_1$示数不变错误。
选项B：$\mathrm{V}_2$测电源电压，示数始终不变，故错误。
选项C：$\mathrm{V}_1$示数变小，$\mathrm{V}_2$示数不变，两者之和变小，故错误。
选项D：$\mathrm{V}_2$示数为电源电压$U$（不变），$\mathrm{A}$示数为电流$I$（变大），则$\mathrm{V}_2$与$\mathrm{A}$的示数之比为$\frac{U}{I}$，$I$变大，该比值变小，故正确。
【解析】
1. 电路分析：由题图可知，$R_1$与$R_2$串联，电流表$\mathrm{A}$测电路电流，电压表$\mathrm{V}_2$测电源电压，电压表$\mathrm{V}_1$测$R_1$两端电压。
2. 滑片移动对电阻的影响：滑片$P$向右移动时，滑动变阻器$R_1$接入电路的电阻变小，电路总电阻$R_{\mathrm{总}}=R_1+R_2$变小。
3. 电流变化：电源电压$U$恒定，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电阻变小，电路电流$I$变大，即电流表$\mathrm{A}$的示数变大。
4. 电压变化：$R_2$两端电压$U_2=IR_2$，$I$变大、$R_2$不变，故$U_2$变大；电源电压$U=\mathrm{V}_2$示数不变，因此$R_1$两端电压$U_1=U-U_2$，$U_2$变大则$U_1$变小，即$\mathrm{V}_1$示数变小。
5. 选项判断：
A选项：$\mathrm{A}$示数变大，$\mathrm{V}_1$示数变小，错误。
B选项：$\mathrm{V}_2$示数不变，错误。
C选项：$\mathrm{V}_1$与$\mathrm{V}_2$示数之和变小，错误。
D选项：$\mathrm{V}_2$示数为$U$（不变），$\mathrm{A}$示数为$I$（变大），则$\frac{U}{I}$变小，正确。
【答案】
D
【知识点】
串联电路电压规律、欧姆定律、滑动变阻器的使用
【点评】
本题考查串联电路的动态分析，核心是理清电路结构，明确各电表测量对象，结合欧姆定律和串联电路规律分析物理量变化，需注意滑动变阻器接入电阻的判断，属于中等难度的电路综合题。
【难度系数】
0.5
首先明确电路结构：滑动变阻器$R_1$与定值电阻$R_2$串联，电流表$\mathrm{A}$测串联电路的电流，电压表$\mathrm{V}_2$测电源电压，电压表$\mathrm{V}_1$测$R_1$两端的电压。电源电压恒定，因此$\mathrm{V}_2$的示数始终不变。当滑片$P$向右移动时，$R_1$接入电路的电阻变小，总电阻变小，根据欧姆定律可知电路电流变大（即$\mathrm{A}$的示数变大）。接下来逐一分析选项：
选项A：$\mathrm{A}$示数变大正确，但$\mathrm{V}_1$测$R_1$两端电压，由串联电压规律$U_1=U-U_2$（$U_2$为$R_2$两端电压，$U_2=IR_2$，$I$变大则$U_2$变大），可知$U_1$变小，故$\mathrm{V}_1$示数不变错误。
选项B：$\mathrm{V}_2$测电源电压，示数始终不变，故错误。
选项C：$\mathrm{V}_1$示数变小，$\mathrm{V}_2$示数不变，两者之和变小，故错误。
选项D：$\mathrm{V}_2$示数为电源电压$U$（不变），$\mathrm{A}$示数为电流$I$（变大），则$\mathrm{V}_2$与$\mathrm{A}$的示数之比为$\frac{U}{I}$，$I$变大，该比值变小，故正确。
【解析】
1. 电路分析：由题图可知，$R_1$与$R_2$串联，电流表$\mathrm{A}$测电路电流，电压表$\mathrm{V}_2$测电源电压，电压表$\mathrm{V}_1$测$R_1$两端电压。
2. 滑片移动对电阻的影响：滑片$P$向右移动时，滑动变阻器$R_1$接入电路的电阻变小，电路总电阻$R_{\mathrm{总}}=R_1+R_2$变小。
3. 电流变化：电源电压$U$恒定，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电阻变小，电路电流$I$变大，即电流表$\mathrm{A}$的示数变大。
4. 电压变化：$R_2$两端电压$U_2=IR_2$，$I$变大、$R_2$不变，故$U_2$变大；电源电压$U=\mathrm{V}_2$示数不变，因此$R_1$两端电压$U_1=U-U_2$，$U_2$变大则$U_1$变小，即$\mathrm{V}_1$示数变小。
5. 选项判断：
A选项：$\mathrm{A}$示数变大，$\mathrm{V}_1$示数变小，错误。
B选项：$\mathrm{V}_2$示数不变，错误。
C选项：$\mathrm{V}_1$与$\mathrm{V}_2$示数之和变小，错误。
D选项：$\mathrm{V}_2$示数为$U$（不变），$\mathrm{A}$示数为$I$（变大），则$\frac{U}{I}$变小，正确。
【答案】
D
【知识点】
串联电路电压规律、欧姆定律、滑动变阻器的使用
【点评】
本题考查串联电路的动态分析，核心是理清电路结构，明确各电表测量对象，结合欧姆定律和串联电路规律分析物理量变化，需注意滑动变阻器接入电阻的判断，属于中等难度的电路综合题。
【难度系数】
0.5
11.电梯超载容易引发安全事故，其超载报警电路简图如图所示。电源电压保持不变，$R_0$为保护电阻，$R$为压敏电阻，其阻值大小随电梯内压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（
A.电流表的示数增大
B.电压表的示数增大
C.电压表与电流表的示数之比增大
D.因为电阻$R_0$为定值电阻，所以它两端的电压和通过它的电流不变
A
）。A.电流表的示数增大
B.电压表的示数增大
C.电压表与电流表的示数之比增大
D.因为电阻$R_0$为定值电阻，所以它两端的电压和通过它的电流不变
答案
11. A
解析
【分析】首先明确电路结构：$R_0$与压敏电阻$R$串联，电流表测量电路总电流，电压表测量$R$两端的电压。当有人进入电梯后，电梯内压力增大，压敏电阻$R$的阻值减小。接下来根据串联电路特点和欧姆定律，分析总电阻、电流、各部分电压的变化，逐一判断选项的正确性。
【解析】由电路图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。当有人进入电梯后，压力增大，压敏电阻$R$的阻值减小：
1. 总电阻与电流变化：总电阻$R_{总}=R_0+R$，$R$减小则$R_{总}$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故A选项正确。
2. $R_0$两端电压：$R_0$是定值电阻，其两端电压$U_0=IR_0$，电流$I$增大，所以$U_0$增大，D选项错误。
3. 电压表示数：电压表的示数$U_V=IR$，变形可得$U_V=\frac{UR}{R_0+R}=\frac{U}{1+\frac{R_0}{R}}$，当$R$减小时，$\frac{R_0}{R}$增大，分母增大，因此$U_V$减小，B选项错误。
4. 电压表与电流表示数之比：$\frac{U_V}{I}=R$，$R$减小，所以该比值减小，C选项错误。
【答案】A
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合压敏电阻的特性，考查串联电路的规律和欧姆定律的动态分析，关键是明确电表测量对象，理清电阻变化对电流、电压的影响，属于基础电路分析题。
【难度系数】0.5
【解析】由电路图可知，$R_0$与$R$串联，电流表测电路电流，电压表测$R$两端电压。当有人进入电梯后，压力增大，压敏电阻$R$的阻值减小：
1. 总电阻与电流变化：总电阻$R_{总}=R_0+R$，$R$减小则$R_{总}$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故A选项正确。
2. $R_0$两端电压：$R_0$是定值电阻，其两端电压$U_0=IR_0$，电流$I$增大，所以$U_0$增大，D选项错误。
3. 电压表示数：电压表的示数$U_V=IR$，变形可得$U_V=\frac{UR}{R_0+R}=\frac{U}{1+\frac{R_0}{R}}$，当$R$减小时，$\frac{R_0}{R}$增大，分母增大，因此$U_V$减小，B选项错误。
4. 电压表与电流表示数之比：$\frac{U_V}{I}=R$，$R$减小，所以该比值减小，C选项错误。
【答案】A
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合压敏电阻的特性，考查串联电路的规律和欧姆定律的动态分析，关键是明确电表测量对象，理清电阻变化对电流、电压的影响，属于基础电路分析题。
【难度系数】0.5

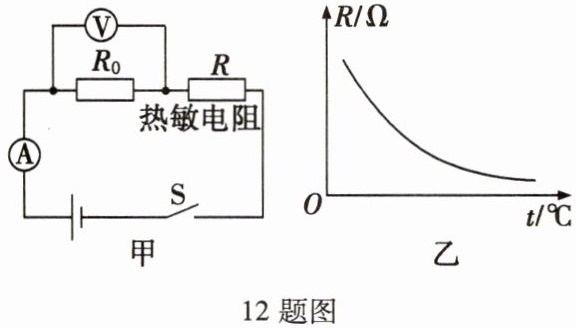

12.在图甲所示的电路中,电源电压不变,R为热敏电阻,其阻值随温度变化的关系如图乙所示,$R_0$是定值电阻,闭合开关S。
（1）温度升高时,电压表的示数
（2）温度降低时,电压表示数变化量与电流表示数变化量的比值
（1）温度升高时,电压表的示数
变大
（选填“变大”、“变小”或“不变”）。（2）温度降低时,电压表示数变化量与电流表示数变化量的比值
不变
（选填“变大”、“变小”或“不变”）。答案
12. (1) 变大
(2) 不变
(2) 不变
解析
【分析】
首先明确电路结构：定值电阻$R_0$与热敏电阻$R$串联，电流表测电路总电流，电压表测定值电阻$R_0$两端电压。（1）温度升高时，从图乙可知热敏电阻$R$的阻值随温度升高而减小，总电阻减小，电源电压不变，根据欧姆定律可判断电流变化，再结合$U=IR$分析电压表示数变化；（2）通过设温度变化前后的电流，推导电压变化量与电流变化量的关系，结合定值电阻的特性分析比值。
【解析】
（1）由图乙可知，温度升高时，热敏电阻$R$的阻值减小。电路中$R_0$与$R$串联，总电阻$R_{总}=R_0+R$，因此总电阻减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$变大。电压表测$R_0$两端电压，由$U_0=IR_0$，$R_0$为定值电阻，$I$变大，故$U_0$变大，即电压表示数变大。
（2）设温度变化前后，电路中的电流分别为$I_1$和$I_2$，则对应的电压表示数分别为$U_1=I_1R_0$，$U_2=I_2R_0$。电压表示数的变化量$\Delta U=U_2-U_1=I_2R_0 - I_1R_0=R_0(I_2-I_1)=R_0\Delta I$（$\Delta I=I_2-I_1$为电流表示数变化量），因此$\frac{\Delta U}{\Delta I}=R_0$，$R_0$是定值电阻，故该比值不变。
【答案】
(1) 变大；(2) 不变
【知识点】
欧姆定律、串联电路特点、热敏电阻特性
【点评】
本题结合热敏电阻的阻值特性，考查串联电路规律和欧姆定律的应用，关键是明确电路连接方式，第二问的比值推导需利用定值电阻的电压变化与电流变化的关系，难度中等，需掌握基础电路分析方法。
【难度系数】
0.5
首先明确电路结构：定值电阻$R_0$与热敏电阻$R$串联，电流表测电路总电流，电压表测定值电阻$R_0$两端电压。（1）温度升高时，从图乙可知热敏电阻$R$的阻值随温度升高而减小，总电阻减小，电源电压不变，根据欧姆定律可判断电流变化，再结合$U=IR$分析电压表示数变化；（2）通过设温度变化前后的电流，推导电压变化量与电流变化量的关系，结合定值电阻的特性分析比值。
【解析】
（1）由图乙可知，温度升高时，热敏电阻$R$的阻值减小。电路中$R_0$与$R$串联，总电阻$R_{总}=R_0+R$，因此总电阻减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$变大。电压表测$R_0$两端电压，由$U_0=IR_0$，$R_0$为定值电阻，$I$变大，故$U_0$变大，即电压表示数变大。
（2）设温度变化前后，电路中的电流分别为$I_1$和$I_2$，则对应的电压表示数分别为$U_1=I_1R_0$，$U_2=I_2R_0$。电压表示数的变化量$\Delta U=U_2-U_1=I_2R_0 - I_1R_0=R_0(I_2-I_1)=R_0\Delta I$（$\Delta I=I_2-I_1$为电流表示数变化量），因此$\frac{\Delta U}{\Delta I}=R_0$，$R_0$是定值电阻，故该比值不变。
【答案】
(1) 变大；(2) 不变
【知识点】
欧姆定律、串联电路特点、热敏电阻特性
【点评】
本题结合热敏电阻的阻值特性，考查串联电路规律和欧姆定律的应用，关键是明确电路连接方式，第二问的比值推导需利用定值电阻的电压变化与电流变化的关系，难度中等，需掌握基础电路分析方法。
【难度系数】
0.5
