6.在家庭电路中,从进户开始要顺次安装下列元器件,其先后次序正确的是 (
A.电灯、总开关、电能表、保险装置、插座
B.总开关、保险装置、插座、电灯、电能表
C.电能表、总开关、保险装置、插座、电灯
D.保险装置、插座、总开关、电能表、电灯
C
)。A.电灯、总开关、电能表、保险装置、插座
B.总开关、保险装置、插座、电灯、电能表
C.电能表、总开关、保险装置、插座、电灯
D.保险装置、插座、总开关、电能表、电灯
答案
6. C
解析
【分析】
要确定家庭电路元器件的安装顺序，需明确各元器件的核心作用：进户线首先连接电能表，用于测量整个家庭电路消耗的总电能；电能表之后接总开关，方便控制整个家庭电路的通断，检修时可切断总电源；总开关之后接保险装置（如保险丝），电路电流过大时保险装置自动切断电路，起到保护作用；最后接入插座、电灯等用电器，用电器需并联在总控制、保护装置之后。
【解析】
逐一分析选项：
A选项：电能表应在最前端，电灯应在总开关、保险装置之后，顺序错误；
B选项：电能表需在最前端，总开关、保险装置的先后顺序颠倒，错误；
C选项：顺序为电能表→总开关→保险装置→插座→电灯，符合家庭电路的安装逻辑，正确；
D选项：电能表应在最前端，保险装置应在总开关之后，顺序错误。
【答案】
C
【知识点】
家庭电路的组成、家庭电路的连接顺序
【点评】
本题考查家庭电路的基本安装顺序，属于基础识记类题目，需牢记各元器件的功能及安装位置的先后逻辑，难度较低。
【难度系数】
0.7
要确定家庭电路元器件的安装顺序，需明确各元器件的核心作用：进户线首先连接电能表，用于测量整个家庭电路消耗的总电能；电能表之后接总开关，方便控制整个家庭电路的通断，检修时可切断总电源；总开关之后接保险装置（如保险丝），电路电流过大时保险装置自动切断电路，起到保护作用；最后接入插座、电灯等用电器，用电器需并联在总控制、保护装置之后。
【解析】
逐一分析选项：
A选项：电能表应在最前端，电灯应在总开关、保险装置之后，顺序错误；
B选项：电能表需在最前端，总开关、保险装置的先后顺序颠倒，错误；
C选项：顺序为电能表→总开关→保险装置→插座→电灯，符合家庭电路的安装逻辑，正确；
D选项：电能表应在最前端，保险装置应在总开关之后，顺序错误。
【答案】
C
【知识点】
家庭电路的组成、家庭电路的连接顺序
【点评】
本题考查家庭电路的基本安装顺序，属于基础识记类题目，需牢记各元器件的功能及安装位置的先后逻辑，难度较低。
【难度系数】
0.7

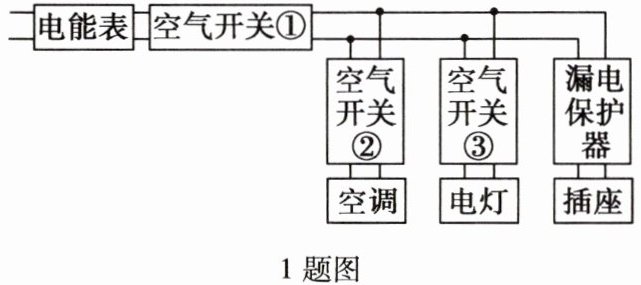

1.下图是某住宅户内配电系统的方框图，下列分析正确的是（
A.空气开关①跳闸时，电路一定发生了短路
B.空调中电流过大时，漏电保护器会切断电流
C.漏电保护器切断电流时，空调和电灯不能工作
D.更换电灯的灯泡时，只需断开空气开关③即可
D
）。A.空气开关①跳闸时，电路一定发生了短路
B.空调中电流过大时，漏电保护器会切断电流
C.漏电保护器切断电流时，空调和电灯不能工作
D.更换电灯的灯泡时，只需断开空气开关③即可
答案
1. D
解析
【分析】本题考查家庭电路中空气开关与漏电保护器的作用，需逐一分析各选项，明确空气开关跳闸的原因、漏电保护器的功能，以及家庭电路各支路的独立性，从而判断选项正误。
【解析】A选项：空气开关①跳闸，可能是电路发生短路，也可能是用电器总功率过大，并非一定是短路，故A错误；B选项：漏电保护器的作用是在电路漏电（如电流经人体流向大地）时切断电流，空调电流过大时，是控制空调的空气开关②切断电流，而非漏电保护器，故B错误；C选项：漏电保护器切断的是插座支路的电流，空调和电灯的支路独立，由对应的空气开关②、③控制，因此空调和电灯仍能工作，故C错误；D选项：更换电灯时，断开控制电灯支路的空气开关③，即可切断电灯支路电源，保证操作安全，故D正确。
【答案】D
【知识点】家庭电路、空气开关作用、漏电保护器作用
【点评】本题围绕家庭电路的安全用电知识展开，重点考查空气开关和漏电保护器的功能区别，以及家庭电路支路的独立性，属于基础应用类题目，需准确区分相关元件的作用。
【难度系数】0.6
【解析】A选项：空气开关①跳闸，可能是电路发生短路，也可能是用电器总功率过大，并非一定是短路，故A错误；B选项：漏电保护器的作用是在电路漏电（如电流经人体流向大地）时切断电流，空调电流过大时，是控制空调的空气开关②切断电流，而非漏电保护器，故B错误；C选项：漏电保护器切断的是插座支路的电流，空调和电灯的支路独立，由对应的空气开关②、③控制，因此空调和电灯仍能工作，故C错误；D选项：更换电灯时，断开控制电灯支路的空气开关③，即可切断电灯支路电源，保证操作安全，故D正确。
【答案】D
【知识点】家庭电路、空气开关作用、漏电保护器作用
【点评】本题围绕家庭电路的安全用电知识展开，重点考查空气开关和漏电保护器的功能区别，以及家庭电路支路的独立性，属于基础应用类题目，需准确区分相关元件的作用。
【难度系数】0.6

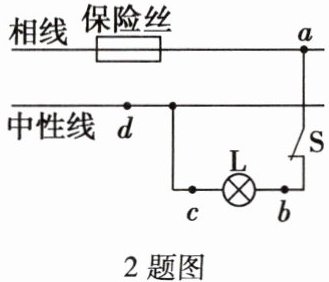

2.如图所示的家庭电路中,正常发光的灯L突然熄灭,电工用测电笔分别测a、b、c、d四点,发现a、b两点氖管都发光,c、d两点氖管都不发光。若电路只有一处故障,则可能是 (
2题图
A.相线上保险丝断了
B.开关S处断路
C.灯泡L灯丝断了
D.导线c、d间断路
C
)。2题图
A.相线上保险丝断了
B.开关S处断路
C.灯泡L灯丝断了
D.导线c、d间断路
答案
2. C
解析
【分析】
要解决这道家庭电路故障题，需结合测电笔的工作原理分析：测电笔氖管发光说明被测点与火线（相线）连通，氖管不发光说明被测点与火线断开或在零线侧。首先根据测电笔的检测结果判断各点与火线的连通情况，再逐一分析选项排除不符合的故障，最终确定正确答案。
【解析】
1. 测电笔原理：测电笔接触火线时氖管发光，接触零线或与火线断开的位置时氖管不发光。
2. 检测结果分析：
a点在火线上，测a发光，说明火线正常；
b点测发光，说明b通过开关S与火线连通，因此开关S未断路，排除选项B；
c点测不发光，说明c点与火线断开；d点是零线，正常不发光。
3. 逐一分析选项：
A选项：相线保险丝断了，a点会与火线断开，测a应不发光，与题目矛盾，排除；
C选项：灯泡L灯丝断了，此时a→开关S→b仍与火线连通，故b发光；灯丝断开后，c点无法通过灯丝与b（火线）连通，因此c不发光，符合题目现象；
D选项：若c、d间断路，c点会通过灯泡、开关与火线连通，测c应发光，与题目矛盾，排除。
综上，故障为灯泡L灯丝断了，答案选C。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔的发光情况判断各点与火线的连通状态，需结合电路路径分析故障位置，是家庭电路部分的典型基础题。
【难度系数】
0.5
要解决这道家庭电路故障题，需结合测电笔的工作原理分析：测电笔氖管发光说明被测点与火线（相线）连通，氖管不发光说明被测点与火线断开或在零线侧。首先根据测电笔的检测结果判断各点与火线的连通情况，再逐一分析选项排除不符合的故障，最终确定正确答案。
【解析】
1. 测电笔原理：测电笔接触火线时氖管发光，接触零线或与火线断开的位置时氖管不发光。
2. 检测结果分析：
a点在火线上，测a发光，说明火线正常；
b点测发光，说明b通过开关S与火线连通，因此开关S未断路，排除选项B；
c点测不发光，说明c点与火线断开；d点是零线，正常不发光。
3. 逐一分析选项：
A选项：相线保险丝断了，a点会与火线断开，测a应不发光，与题目矛盾，排除；
C选项：灯泡L灯丝断了，此时a→开关S→b仍与火线连通，故b发光；灯丝断开后，c点无法通过灯丝与b（火线）连通，因此c不发光，符合题目现象；
D选项：若c、d间断路，c点会通过灯泡、开关与火线连通，测c应发光，与题目矛盾，排除。
综上，故障为灯泡L灯丝断了，答案选C。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，核心是利用测电笔的发光情况判断各点与火线的连通状态，需结合电路路径分析故障位置，是家庭电路部分的典型基础题。
【难度系数】
0.5

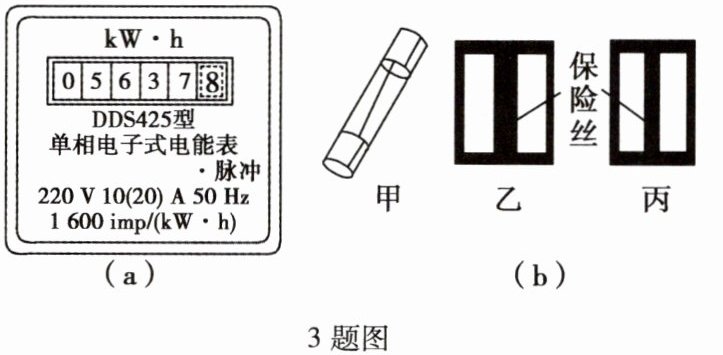

3.图(a)是小明家的电能表,他在家断开其他用电器,仅让电热水壶烧水时,发现1 min时间内电能表闪烁48次,则电热水壶消耗的电能为
3题图
1.08×10⁵
J,实际功率为1 800
W。下图b甲是保险管,图(b)乙、丙分别是两个保险管的截面图。若两管内保险丝的材料相同,长度相同,粗细不同,当乙、丙两保险管通过相同的电流时,丙
（选填“乙”或“丙”）中的保险丝更容易熔断。3题图
答案
3. 1.08×10⁵ 1 800 丙
解析
【分析】
首先，电能表参数“1600imp/(kW·h)”表示每消耗1kW·h电能，电能表闪烁1600次，据此可计算闪烁48次时电热水壶消耗的电能；再结合时间计算实际功率。对于保险丝，材料、长度相同的保险丝，横截面积越小电阻越大，根据焦耳定律，相同电流下电阻大的保险丝产生热量更多，温度升高更快，更易熔断，据此判断。
【解析】
1. 计算电热水壶消耗的电能：
电能表参数为1600imp/(kW·h)，即每消耗1kW·h电能，电能表闪烁1600次。
闪烁48次时，消耗的电能：
$W=\frac{48}{1600}\ kW·h=0.03\ kW·h=0.03×3.6×10^6\ J=1.08×10^5\ J$。
2. 计算实际功率：
时间$t=1\ min=60\ s$，根据功率公式$P=\frac{W}{t}$：
$P=\frac{1.08×10^5\ J}{60\ s}=1800\ W$。
3. 判断保险丝熔断情况：
保险丝材料相同、长度相同，横截面积越小，电阻越大（$R=\rho\frac{L}{S}$）。由图可知，丙的保险丝横截面积更小，电阻更大。当通过相同电流时，根据焦耳定律$Q=I^2Rt$，相同时间内，电阻大的保险丝产生热量更多，温度升高更快，因此丙中的保险丝更容易熔断。
【答案】
$1.08×10^5$；$1800$；丙
【知识点】
电能表参数应用、电功率计算、焦耳定律
【点评】
本题结合电能表的实际应用和保险丝的工作原理，考查了电功率计算、电阻影响因素及焦耳定律的应用，属于初中物理基础题，需掌握相关公式和参数意义。
【难度系数】
0.7
首先，电能表参数“1600imp/(kW·h)”表示每消耗1kW·h电能，电能表闪烁1600次，据此可计算闪烁48次时电热水壶消耗的电能；再结合时间计算实际功率。对于保险丝，材料、长度相同的保险丝，横截面积越小电阻越大，根据焦耳定律，相同电流下电阻大的保险丝产生热量更多，温度升高更快，更易熔断，据此判断。
【解析】
1. 计算电热水壶消耗的电能：
电能表参数为1600imp/(kW·h)，即每消耗1kW·h电能，电能表闪烁1600次。
闪烁48次时，消耗的电能：
$W=\frac{48}{1600}\ kW·h=0.03\ kW·h=0.03×3.6×10^6\ J=1.08×10^5\ J$。
2. 计算实际功率：
时间$t=1\ min=60\ s$，根据功率公式$P=\frac{W}{t}$：
$P=\frac{1.08×10^5\ J}{60\ s}=1800\ W$。
3. 判断保险丝熔断情况：
保险丝材料相同、长度相同，横截面积越小，电阻越大（$R=\rho\frac{L}{S}$）。由图可知，丙的保险丝横截面积更小，电阻更大。当通过相同电流时，根据焦耳定律$Q=I^2Rt$，相同时间内，电阻大的保险丝产生热量更多，温度升高更快，因此丙中的保险丝更容易熔断。
【答案】
$1.08×10^5$；$1800$；丙
【知识点】
电能表参数应用、电功率计算、焦耳定律
【点评】
本题结合电能表的实际应用和保险丝的工作原理，考查了电功率计算、电阻影响因素及焦耳定律的应用，属于初中物理基础题，需掌握相关公式和参数意义。
【难度系数】
0.7

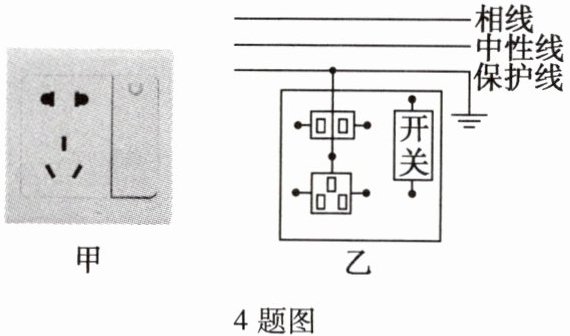

4.图甲是带开关的插座，开关断开后，插孔均不能提供工作电压，图乙是示意图，请完成接线。
4题图
4题图
答案
4. 如答图所示
解析
【分析】
要完成带开关插座的接线，需遵循家庭电路的接线规则：①开关应接在相线上，这样断开开关时插座不带电，满足题目“开关断开后插孔均不能提供工作电压”的要求；②两孔插座接线规则为“左中性线，右相线”；③三孔插座接线规则为“左中性线，右相线，上保护线”。接线时开关控制插座的相线端，中性线直接连插座的中性端，保护线连三孔插座的接地端，确保开关断开后所有插孔无电。
【解析】
1. 开关上端接线柱连接相线，下端接线柱同时连接两孔插座的右孔和三孔插座的右孔，实现开关对插座相线的控制；
2. 两孔插座的左孔和三孔插座的左孔共同连接中性线；
3. 三孔插座的上孔连接保护线，完成接线，最终效果如答图所示。
【答案】
【知识点】
家庭电路连接、插座接线规则、开关接线
【点评】
本题考查家庭电路中带开关插座的接线，核心是掌握开关和插座的正确接线规范，属于家庭用电安全的基础应用，难度适中。
【难度系数】
0.5
要完成带开关插座的接线，需遵循家庭电路的接线规则：①开关应接在相线上，这样断开开关时插座不带电，满足题目“开关断开后插孔均不能提供工作电压”的要求；②两孔插座接线规则为“左中性线，右相线”；③三孔插座接线规则为“左中性线，右相线，上保护线”。接线时开关控制插座的相线端，中性线直接连插座的中性端，保护线连三孔插座的接地端，确保开关断开后所有插孔无电。
【解析】
1. 开关上端接线柱连接相线，下端接线柱同时连接两孔插座的右孔和三孔插座的右孔，实现开关对插座相线的控制；
2. 两孔插座的左孔和三孔插座的左孔共同连接中性线；
3. 三孔插座的上孔连接保护线，完成接线，最终效果如答图所示。
【答案】
【知识点】
家庭电路连接、插座接线规则、开关接线
【点评】
本题考查家庭电路中带开关插座的接线，核心是掌握开关和插座的正确接线规范，属于家庭用电安全的基础应用，难度适中。
【难度系数】
0.5
