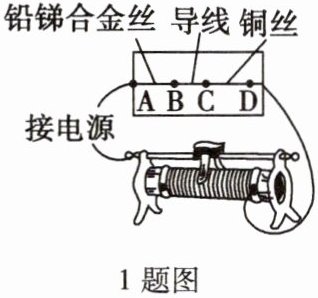

1. [教材“演示”改编]长短、粗细均相同的铅锑合金丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现铅锑合金丝熔断而铜丝完好。下列说法错误的是（）。


A.铅锑合金的电阻比铜丝的大
B.通过铅锑合金的电流比铜丝的大
C.铅锑合金的熔点较铜丝要低
D.为了用电安全，禁止用铜丝代替铅锑合金

1. B

【分析】
要解决这道题，需结合电阻的影响因素、串联电路的电流特点、焦耳定律以及保险丝的作用分析各选项：首先明确长短、粗细相同的不同材料导体，电阻与材料有关；串联电路电流处处相等；导体产热可通过焦耳定律判断；保险丝需选用熔点低、电阻大的材料。
【解析】
A选项：长短、粗细均相同的铅锑合金丝和铜丝，因铅锑合金的电阻率远大于铜，故铅锑合金的电阻比铜丝大，该选项正确；
B选项：A、B间的铅锑合金丝与C、D间的铜丝串联在电路中，根据串联电路电流特点，通过两者的电流大小相等，并非铅锑合金的电流更大，该选项错误；
C选项：铅锑合金丝熔断而铜丝完好，说明铅锑合金的熔点比铜丝低，电流过大时铅锑合金先达到熔点熔断，起到保护作用，该选项正确；
D选项：铜丝电阻小、熔点高，若用铜丝代替铅锑合金，电流过大时产生热量少，不易熔断，无法保护电路，因此禁止用铜丝代替铅锑合金，该选项正确。
综上，说法错误的是B选项。
【答案】
B
【知识点】
电阻的影响因素、焦耳定律、保险丝的作用
【点评】
本题考查电阻、串联电路电流特点、焦耳定律及保险丝的相关知识，属于基础题型，掌握相关概念和规律即可解答，难度适中。
【难度系数】
0.6

2. 如图所示的家庭电路中,闭合开关S,灯泡正常发光,用测电笔测试灯座里的两个接线柱B、C时测电笔的发光情况是 ()。


A.B处亮、C处不亮
B.C处亮、B处不亮
C.都亮
D.都不亮

2. A

【分析】
要解决这个问题，需明确测电笔的工作原理：测电笔接触相线（火线）时氖管发光，接触中性线（零线）时氖管不发光。结合家庭电路的连接，闭合开关后，开关S连接相线和灯座的B端，灯座的C端连接中性线，据此判断B、C两点的带电情况，进而确定测电笔的发光情况。
【解析】
闭合开关S后，灯泡正常发光：
1. 接线柱B通过开关S与相线相连，因此B点与相线连通，用测电笔测试B处时，氖管会发光；
2. 接线柱C通过灯泡与中性线相连，因此C点与中性线连通，用测电笔测试C处时，氖管不发光。
所以测电笔测试B处亮、C处不亮，对应选项A。
【答案】
A
【知识点】
家庭电路、测电笔的使用
【点评】
本题考查家庭电路中测电笔的使用，需明确相线和中性线的判断方法，是家庭电路部分的基础题型，难度适中。
【难度系数】
0.6

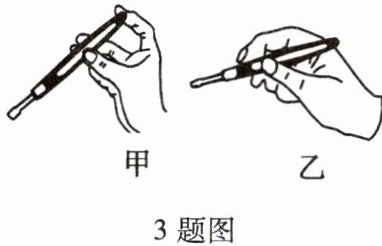

3.如图,测电笔的正确使用方法是图,若测电笔的笔尖接触导线时氖管发光,则被测导线是线,此时(选填“有”或“没有”)电流通过人体。

3题图

3. 甲 相 有

【分析】
要解答本题，需明确测电笔的正确使用规则和工作原理：测电笔使用时，手必须接触笔尾金属体，才能让电流通过测电笔、人体与大地形成回路，进而区分火线和零线；当测电笔接触相线（火线）时，氖管会发光，此时有微弱电流通过人体，由于电流极小，不会对人体造成伤害。
【解析】
1. 判断测电笔的正确使用：观察甲、乙两图，甲图中手接触了测电笔的笔尾金属体，乙图中手未接触笔尾金属体，无法形成回路，因此正确使用方法是图甲。
2. 判断被测导线：测电笔接触导线时氖管发光，说明被测导线是相线（即火线）。
3. 判断是否有电流通过人体：测电笔接触相线时，电流会依次经过测电笔、人体流向大地，形成闭合回路，因此有电流通过人体，只是电流非常微弱，不会导致触电。
【答案】
甲 相 有
【知识点】
测电笔的使用 家庭电路
【点评】
本题考查测电笔的使用方法和工作原理，是家庭电路部分的基础知识点，难度不大，需准确记忆测电笔的使用要点和火线的判断依据。
【难度系数】
0.2

4.如图所示的三脚插头,它与电饭锅金属外壳相连的那个插脚 PE 较长,其作用是插入插头时,电饭锅金属外壳接触保护线,拔出插头时,金属外壳离开保护线,以确保安全。(均选填“先”或“后”)

4. 先 后

【分析】
要解决这道题，需理解三脚插头PE插脚较长的设计目的。PE插脚是连接用电器金属外壳与保护地线的，较长的设计是为了在插入、拔出插头时，让金属外壳与地线的连接、断开有先后顺序，避免用电器漏电时金属外壳带电引发触电，保障用电安全。
【解析】
三脚插头的PE插脚（接地插脚）长度最长：插入插头时，较长的PE插脚会率先与插座的保护线（地线）连通，因此电饭锅金属外壳先接触保护线；拔出插头时，较长的PE插脚会最后脱离保护线，所以金属外壳后离开保护线。这种设计能让漏电电流通过地线导入大地，避免触电事故。
【答案】
先；后
【知识点】
安全用电；三脚插头
【点评】
本题结合生活中的三脚插头，考查安全用电的基础知识点，贴近实际应用，帮助学生理解用电安全的核心原理，属于基础应用类题目。
【难度系数】
0.7

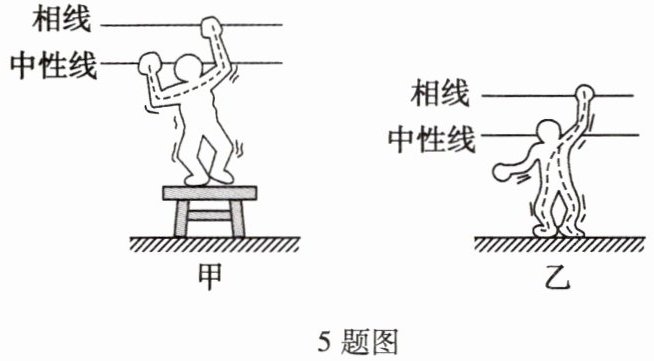

5. [易错题]对于家庭电路中漏电保护器和空气开关的作用,下列说法错误的是 ()。


A.发生图甲所示触电时,漏电保护器不起作用
B.发生图乙所示触电时,漏电保护器不起作用
C.发生如图所示的两种触电时,空气开关都不会切断电路
D.当电路发生短路时,空气开关能够自动切断电路

5. B

【分析】
要解决本题，需明确漏电保护器和空气开关的工作原理：空气开关在电路总电流过大（如短路、总功率过大）时自动切断电路；漏电保护器在火线与零线的电流差过大（即漏电，电流通过人体流入大地）时切断电路。逐一分析选项：
1. 图甲为双线触电：电流路径是相线→人体→中性线，此时相线与中性线电流相等，漏电保护器检测不到电流差，故不起作用，A选项正确。
2. 图乙为单线触电：电流路径是相线→人体→大地，此时相线电流大于中性线电流，存在漏电，漏电保护器会检测到电流差并切断电路，故B选项错误。
3. 两种触电均未造成电路总电流过大，空气开关（检测总电流）不会触发切断，C选项正确。
4. 电路短路时总电流急剧增大，空气开关会自动切断电路，D选项正确。因此错误选项为B。
【解析】
根据漏电保护器和空气开关的工作原理分析各选项：
选项A：图甲双线触电时，相线与中性线电流相等，漏电保护器无电流差信号，不起作用，A说法正确。
选项B：图乙单线触电时，电流经人体流入大地，相线与中性线存在电流差，漏电保护器会切断电路，故B说法错误。
选项C：两种触电均未使电路总电流过大，空气开关不会切断电路，C说法正确。
选项D：电路短路时总电流过大，空气开关自动切断电路，D说法正确。
【答案】
B
【知识点】
家庭电路、漏电保护器、空气开关
【点评】
本题考查家庭电路中漏电保护器和空气开关的作用，需明确两者的工作原理差异，区分双线触电与单线触电的电流路径，是易错题，需注意漏电保护器仅在漏电（电流入地）时动作，空气开关在总电流过大时动作。
【难度系数】
0.3
