1. 如图所示，闭合开关后，电压表$\mathrm{V}_1$的示数是4.5 V，电压表$\mathrm{V}_2$的示数是2.2 V，则灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别是（
A.4.5 V 2.2 V
B.2.2 V 4.5 V
C.2.3 V 2.2 V
D.2.2 V 2.3 V
C
）。A.4.5 V 2.2 V
B.2.2 V 4.5 V
C.2.3 V 2.2 V
D.2.2 V 2.3 V
答案
1. C
解析
【分析】
首先分析电路连接方式，确定灯$\mathrm{L}_1$与$\mathrm{L}_2$串联；接着判断电压表的测量对象：电压表$\mathrm{V}_1$并联在电源两端，测电源总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压；最后根据串联电路电压规律，计算$\mathrm{L}_1$两端的电压，选出正确选项。
【解析】
1. 由电路图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联；
2. 电压表$\mathrm{V}_1$并联在电源两端，测量电源总电压，即总电压$U = 4.5\ \mathrm{V}$；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压$U_2 = 2.2\ \mathrm{V}$；
3. 根据串联电路的电压规律：总电压等于各串联用电器两端电压之和，即$U = U_1 + U_2$，因此$\mathrm{L}_1$两端的电压$U_1 = U - U_2 = 4.5\ \mathrm{V} - 2.2\ \mathrm{V} = 2.3\ \mathrm{V}$；
所以$\mathrm{L}_1$两端电压为$2.3\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$2.2\ \mathrm{V}$，对应选项C。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路电压规律的应用及电压表测量对象的判断，解题关键是先明确电路连接方式和电压表的测量范围，再利用电压关系计算，属于初中物理电学基础题。
【难度系数】
0.7
首先分析电路连接方式，确定灯$\mathrm{L}_1$与$\mathrm{L}_2$串联；接着判断电压表的测量对象：电压表$\mathrm{V}_1$并联在电源两端，测电源总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压；最后根据串联电路电压规律，计算$\mathrm{L}_1$两端的电压，选出正确选项。
【解析】
1. 由电路图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联；
2. 电压表$\mathrm{V}_1$并联在电源两端，测量电源总电压，即总电压$U = 4.5\ \mathrm{V}$；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压$U_2 = 2.2\ \mathrm{V}$；
3. 根据串联电路的电压规律：总电压等于各串联用电器两端电压之和，即$U = U_1 + U_2$，因此$\mathrm{L}_1$两端的电压$U_1 = U - U_2 = 4.5\ \mathrm{V} - 2.2\ \mathrm{V} = 2.3\ \mathrm{V}$；
所以$\mathrm{L}_1$两端电压为$2.3\ \mathrm{V}$，$\mathrm{L}_2$两端电压为$2.2\ \mathrm{V}$，对应选项C。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路电压规律的应用及电压表测量对象的判断，解题关键是先明确电路连接方式和电压表的测量范围，再利用电压关系计算，属于初中物理电学基础题。
【难度系数】
0.7

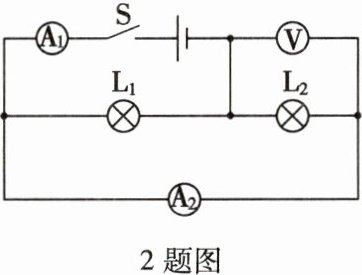

2.如图所示,当开关S闭合后,下列说法正确的是 (
A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表可测出灯$L_1$两端的电压
C.电流表$A_1$测的是通过灯$L_1$的电流
D.电流表$A_2$测的是通过灯$L_1$的电流
B
)。A.灯$L_1$与灯$L_2$串联,且灯$L_1$被短路
B.电压表可测出灯$L_1$两端的电压
C.电流表$A_1$测的是通过灯$L_1$的电流
D.电流表$A_2$测的是通过灯$L_1$的电流
答案
2. B
解析
【分析】首先明确电表特性：电流表相当于导线，电压表相当于开路。开关闭合后，电流从电源正极流出，经开关S、电流表A1后分为两条支路：一条经灯L1回到电源负极，另一条经电流表A2、灯L2回到电源负极，因此L1与L2为并联电路。再分析各电表测量对象：A1在干路，测干路总电流；A2与L2串联，测L2的电流；电压表V并联在L2两端，由于并联电路各支路电压相等，等于电源电压，所以电压表也可测L1两端的电压。逐一判断选项即可得出答案。
【解析】
1. 电路连接判断：由上述电流路径可知，L1与L2是并联电路，不存在短路情况，故A选项错误。
2. 电压表测量对象：电压表V并联在L2两端，并联电路中各支路电压等于电源电压，因此电压表的示数等于L1两端的电压，故B选项正确。
3. 电流表测量对象：电流表A1在干路，测量的是干路的总电流，不是L1的电流，故C选项错误；电流表A2与L2串联，测量的是L2的电流，不是L1的电流，故D选项错误。
【答案】B
【知识点】并联电路、电流表的使用、电压表的使用
【点评】本题考查并联电路的判断及电流表、电压表的测量范围，需先明确电路连接方式，再结合电表的使用规则分析，属于基础题型。
【难度系数】0.5
【解析】
1. 电路连接判断：由上述电流路径可知，L1与L2是并联电路，不存在短路情况，故A选项错误。
2. 电压表测量对象：电压表V并联在L2两端，并联电路中各支路电压等于电源电压，因此电压表的示数等于L1两端的电压，故B选项正确。
3. 电流表测量对象：电流表A1在干路，测量的是干路的总电流，不是L1的电流，故C选项错误；电流表A2与L2串联，测量的是L2的电流，不是L1的电流，故D选项错误。
【答案】B
【知识点】并联电路、电流表的使用、电压表的使用
【点评】本题考查并联电路的判断及电流表、电压表的测量范围，需先明确电路连接方式，再结合电表的使用规则分析，属于基础题型。
【难度系数】0.5

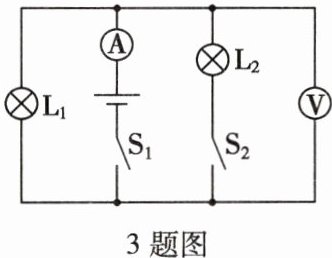

3. 如图所示,当开关$ S_1 $、$ S_2 $闭合时,两灯都能正常发光。当开关$ S_2 $断开时,电压表示数
3题图
不变
,电流表示数变小
。(均选填“变大”、“变小”或“不变”)3题图
答案
3. 不变 变小
解析
【分析】
先明确开关闭合时的电路结构：当S₁、S₂都闭合时，L₁与L₂并联，电压表测电源电压，电流表测干路总电流；当S₂断开后，L₂支路断路，电路变为仅L₁工作的简单电路，此时电压表仍测电源电压，电流表仅测L₁的电流。结合并联电路的电压、电流特点分析电表示数变化。
【解析】
1. 当S₁、S₂均闭合时，L₁与L₂并联：
电压表V并联在电源两端，测量电源电压；
电流表A在干路，测量通过L₁和L₂的总电流（I总=I₁+I₂）。
2. 当S₂断开时，L₂所在支路断路，电路变为L₁的简单电路：
电压表V仍并联在电源两端，其示数等于电源电压，与之前示数相等，因此电压表示数不变；
电流表A现在仅测量通过L₁的电流，由于并联电路各支路独立工作，L₁两端电压仍等于电源电压、电阻不变，故通过L₁的电流I₁不变；而原来的总电流是I₁+I₂，现在仅为I₁，因此电流表示数变小。
【答案】
不变；变小
【知识点】
并联电路电压规律；并联电路电流规律；电表的使用
【点评】
本题考查并联电路的特点，核心是分析开关断开前后的电路连接方式和电表测量对象，利用并联电路的规律判断电表示数，属于基础电路分析题。
【难度系数】
0.7
先明确开关闭合时的电路结构：当S₁、S₂都闭合时，L₁与L₂并联，电压表测电源电压，电流表测干路总电流；当S₂断开后，L₂支路断路，电路变为仅L₁工作的简单电路，此时电压表仍测电源电压，电流表仅测L₁的电流。结合并联电路的电压、电流特点分析电表示数变化。
【解析】
1. 当S₁、S₂均闭合时，L₁与L₂并联：
电压表V并联在电源两端，测量电源电压；
电流表A在干路，测量通过L₁和L₂的总电流（I总=I₁+I₂）。
2. 当S₂断开时，L₂所在支路断路，电路变为L₁的简单电路：
电压表V仍并联在电源两端，其示数等于电源电压，与之前示数相等，因此电压表示数不变；
电流表A现在仅测量通过L₁的电流，由于并联电路各支路独立工作，L₁两端电压仍等于电源电压、电阻不变，故通过L₁的电流I₁不变；而原来的总电流是I₁+I₂，现在仅为I₁，因此电流表示数变小。
【答案】
不变；变小
【知识点】
并联电路电压规律；并联电路电流规律；电表的使用
【点评】
本题考查并联电路的特点，核心是分析开关断开前后的电路连接方式和电表测量对象，利用并联电路的规律判断电表示数，属于基础电路分析题。
【难度系数】
0.7

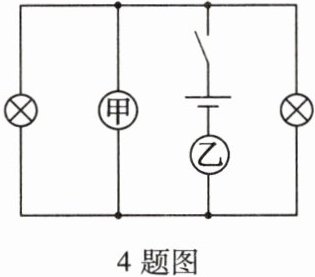

4.如图所示,闭合开关后两灯均能发光,则（
A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
B
）。A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
答案
4. B
解析
【分析】要解决此题，需明确电流表和电压表的使用规则：电流表应串联在电路中，相当于导线；电压表应并联在电路中，相当于开路。结合电路结构，闭合开关后两灯均发光，说明电路为通路，需判断甲、乙的电表类型：乙表与电源串联在干路，若乙为电压表，电路会断路，两灯不发光，因此乙必须是电流表；甲表并联在电路两端，若甲为电流表，会造成电源短路，两灯不发光，因此甲应为电压表。
【解析】根据电流表串联、电压表并联的使用规则：
1. 乙表位于电源所在的干路，若乙为电压表，电路断开，两灯无法发光，故乙必须是电流表（串联在电路中，保证电路通路）；
2. 甲表并联在两灯两端，若甲为电流表，会直接连通电源两极，造成电源短路，两灯不发光且会损坏电源，因此甲只能是电压表。
综上，甲为电压表，乙为电流表，对应选项B。
【答案】B
【知识点】电流表使用；电压表使用；电路通路判断
【点评】本题考查电流表、电压表的正确使用，核心是掌握电表的连接方式，结合电路通路、短路的特点分析，属于基础题型，需熟练掌握电表使用规则。
【难度系数】0.6
【解析】根据电流表串联、电压表并联的使用规则：
1. 乙表位于电源所在的干路，若乙为电压表，电路断开，两灯无法发光，故乙必须是电流表（串联在电路中，保证电路通路）；
2. 甲表并联在两灯两端，若甲为电流表，会直接连通电源两极，造成电源短路，两灯不发光且会损坏电源，因此甲只能是电压表。
综上，甲为电压表，乙为电流表，对应选项B。
【答案】B
【知识点】电流表使用；电压表使用；电路通路判断
【点评】本题考查电流表、电压表的正确使用，核心是掌握电表的连接方式，结合电路通路、短路的特点分析，属于基础题型，需熟练掌握电表使用规则。
【难度系数】0.6
5. 如图所示,若闭合开关S后两灯泡均发光,则电表1为
5题图
电压表
,电表2为电流表
。(均选填“电流表”或“电压表”)5题图
答案
5. 电压表 电流表
解析
【分析】要判断电表类型，需牢记：电流表串联在电路中，相当于导线，用于测电路电流；电压表并联在被测用电器两端，相当于开路，用于测用电器电压。闭合开关后两灯均发光，说明电路为并联电路，需保证L₁和L₂都有独立的电流通路。L₁的通路已存在，对于L₂，需让电流能正常通过，因此串联在L₂支路的电表应为电流表，而并联在L₂两端的电表应为电压表，这样既不影响电路通路，又符合电表的使用规则。
【解析】闭合开关后，两灯均发光，说明两灯并联。L₁的电流路径为：电源正极→L₁→开关S→电源负极，形成通路。要使L₂发光，其电流路径需为：电源正极→L₂→电表→开关S→电源负极，因此该电表需串联在L₂支路，为电流表，即电表2；电表1并联在L₂两端，若为电流表会短路L₂，故应为电压表，这样既保证L₂的通路，又符合电压表并联的使用要求。
【答案】电压表 电流表
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，核心是明确电表的连接方式（串并联），结合电路通路判断电表类型，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】0.5
【解析】闭合开关后，两灯均发光，说明两灯并联。L₁的电流路径为：电源正极→L₁→开关S→电源负极，形成通路。要使L₂发光，其电流路径需为：电源正极→L₂→电表→开关S→电源负极，因此该电表需串联在L₂支路，为电流表，即电表2；电表1并联在L₂两端，若为电流表会短路L₂，故应为电压表，这样既保证L₂的通路，又符合电压表并联的使用要求。
【答案】电压表 电流表
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，核心是明确电表的连接方式（串并联），结合电路通路判断电表类型，属于基础电路分析题，需掌握电表的使用规则。
【难度系数】0.5
6.在电路图中的“○”里填上电流表或电压表的符号。要求开关S闭合后，两灯能同时发光，各电表正常工作。
6题图
6题图
答案
6. 如答图所示
解析
【分析】要确定电路中圆圈内的电表类型，需牢记电流表串联、电压表并联的使用规则，同时保证开关闭合后两灯正常发光，电路无短路故障。首先梳理电流路径：电流从电源正极流出，需依次经过L1、L2形成回路，因此与L2串联的右侧圆圈需允许电流通过，应为电流表；上方圆圈并联在L1两端，若为电流表会短路L1，故应为电压表；中间下方的圆圈并联在电路两端，应为电压表，这样两灯串联，都能正常发光，电表也符合使用要求。
【解析】根据电流表串联在电路中、电压表并联在被测电路两端的规则：
1. 右侧与L2串联的圆圈，需串联接入电路，填电流表（A）；
2. 上方并联在L1两端的圆圈，需并联，填电压表（V）；
3. 中间下方并联在电路两端的圆圈，填电压表（V），最终电路为L1与L2串联，开关闭合后两灯发光，电表正常工作。
【答案】如答图所示
【知识点】电流表使用、电压表使用、串联电路
【点评】本题考查电流表和电压表的正确使用方法，是电学基础题型，需明确电表连接方式与电路通路的关系，难度适中。
【难度系数】0.5
【解析】根据电流表串联在电路中、电压表并联在被测电路两端的规则：
1. 右侧与L2串联的圆圈，需串联接入电路，填电流表（A）；
2. 上方并联在L1两端的圆圈，需并联，填电压表（V）；
3. 中间下方并联在电路两端的圆圈，填电压表（V），最终电路为L1与L2串联，开关闭合后两灯发光，电表正常工作。
【答案】如答图所示
【知识点】电流表使用、电压表使用、串联电路
【点评】本题考查电流表和电压表的正确使用方法，是电学基础题型，需明确电表连接方式与电路通路的关系，难度适中。
【难度系数】0.5

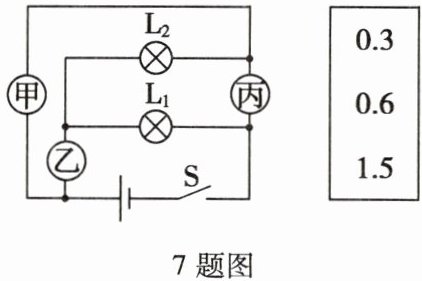

7.如图所示,小明将规格相同的灯泡$L_1$、$L_2$并联在电路中,闭合开关后两灯均能发光,图中甲、乙、丙为电表。粗心的小明在读数时只在纸上记录了如图所示的数字,则甲电表应为
7题图
电压
(选填“电压”或“电流”)表;乙电表和丙电表的示数应分别为0.6 A
、0.3 A
。7题图
答案
7. 电压 0.6 A 0.3 A
解析
【分析】
要判断甲、乙、丙电表的类型，需结合并联电路特点和电表使用规则：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路）。题目中L₁、L₂并联，电流从电源正极流出后需分成两条支路，若甲为电流表会造成电源短路，因此甲应为电压表；乙在干路，需测总电流，应为电流表；丙在支路，测支路电流，应为电流表。再结合并联电路电流规律，L₁、L₂规格相同，并联时支路电流相等，干路电流等于支路电流之和，即可确定乙、丙的示数。
【解析】
1. 判断电表类型：
若甲为电流表，会直接连通电源两极造成短路，故甲是电压表。
要使L₁、L₂并联，电流需分为两条支路：乙电表在干路，必须是电流表（测量总电流）；丙电表在支路，必须是电流表（测量支路电流）。
2. 确定电表示数：
L₁、L₂规格相同，并联时电压相等，由I=U/R可知，两支路电流相等，即丙测的支路电流与另一支路电流相同。
并联电路中干路电流等于各支路电流之和，因此干路电流（乙的示数）是支路电流（丙的示数）的2倍。结合记录的数字，可得支路电流为0.3A，干路电流为0.6A，即乙示数为0.6A，丙示数为0.3A。
【答案】
电压；0.6 A；0.3 A
【知识点】
并联电路电流规律；电流表与电压表的使用
【点评】
本题考查并联电路中电表的判断及电流规律的应用，核心是明确电流表、电压表的连接特点，结合电路结构分析各电表的作用，再利用并联电流关系推导示数，属于中等难度的电路分析题。
【难度系数】
0.5
要判断甲、乙、丙电表的类型，需结合并联电路特点和电表使用规则：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路）。题目中L₁、L₂并联，电流从电源正极流出后需分成两条支路，若甲为电流表会造成电源短路，因此甲应为电压表；乙在干路，需测总电流，应为电流表；丙在支路，测支路电流，应为电流表。再结合并联电路电流规律，L₁、L₂规格相同，并联时支路电流相等，干路电流等于支路电流之和，即可确定乙、丙的示数。
【解析】
1. 判断电表类型：
若甲为电流表，会直接连通电源两极造成短路，故甲是电压表。
要使L₁、L₂并联，电流需分为两条支路：乙电表在干路，必须是电流表（测量总电流）；丙电表在支路，必须是电流表（测量支路电流）。
2. 确定电表示数：
L₁、L₂规格相同，并联时电压相等，由I=U/R可知，两支路电流相等，即丙测的支路电流与另一支路电流相同。
并联电路中干路电流等于各支路电流之和，因此干路电流（乙的示数）是支路电流（丙的示数）的2倍。结合记录的数字，可得支路电流为0.3A，干路电流为0.6A，即乙示数为0.6A，丙示数为0.3A。
【答案】
电压；0.6 A；0.3 A
【知识点】
并联电路电流规律；电流表与电压表的使用
【点评】
本题考查并联电路中电表的判断及电流规律的应用，核心是明确电流表、电压表的连接特点，结合电路结构分析各电表的作用，再利用并联电流关系推导示数，属于中等难度的电路分析题。
【难度系数】
0.5
