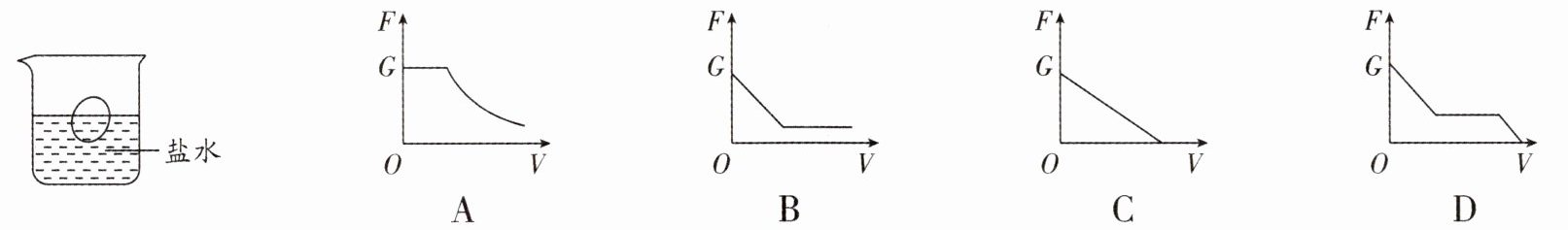

1. ★★★ 如图所示，将鸡蛋放入盐水中后，待鸡蛋静止时漂浮于水面上。再向盐水中不断加清水，下列图中能大致反映出鸡蛋所受浮力F与所加水量V的关系图像是（）

1. A 解析:将鸡蛋放入盐水中后,待鸡蛋静止时漂浮于水面上,再向盐水中不断加清水,液体密度逐渐变小,鸡蛋先漂浮,然后会由漂浮变为悬浮,最终沉底。漂浮至悬浮阶段,浮力等于重力,重力不变,则浮力不变;悬浮之后的阶段,液体密度逐渐变小,而排开液体的体积不变,根据$F_{浮}=\rho_{液}gV_{排}$ 可知浮力逐渐变小。故 A 符合题意。

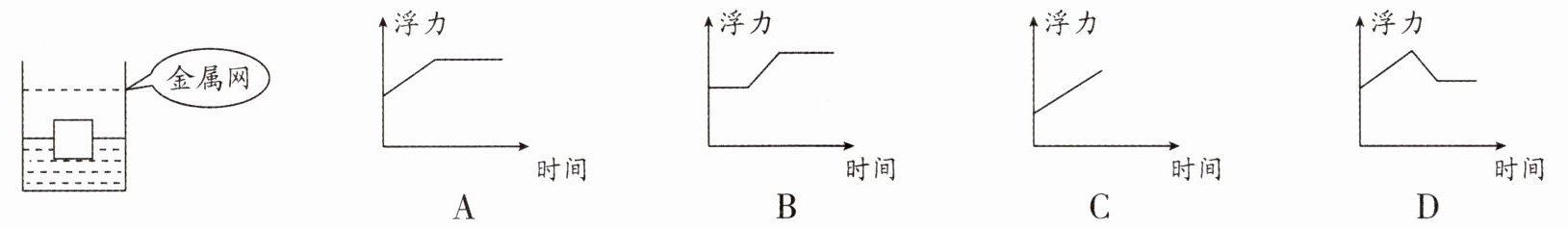

2. 在装有一定深度水的玻璃水槽中放入一正方体木块，如图所示。再在水槽口下方安装固定水平金属网(水能倒入但木块不能穿过)。现慢慢向水槽中注水，使水槽内水面上升直至与水槽口相平。能正确表示注水过程中木块所受浮力大小与注水时间的关系图像是 ()

2. B 解析:在木块没有接触金属网之前,木块处于漂浮状态,受到的浮力等于木块重力,大小不变;木块刚接触到金属网至水面刚到金属网这一过程中,由于金属网的阻挡,使得木块不能继续上升,随着向水槽中慢慢注水,木块排开水的体积变大,由$F_{浮}=\rho_{水}gV_{排}$可知,木块受到的浮力变大;水面从金属网到水槽口这一过程,木块浸没在水中,排开水的体积不变,由$F_{浮}=\rho_{水}gV_{排}$可知,木块受到的浮力不变。故在注水过程中木块所受到的浮力先不变、后增大、最后又不变,故 B 符合题意。

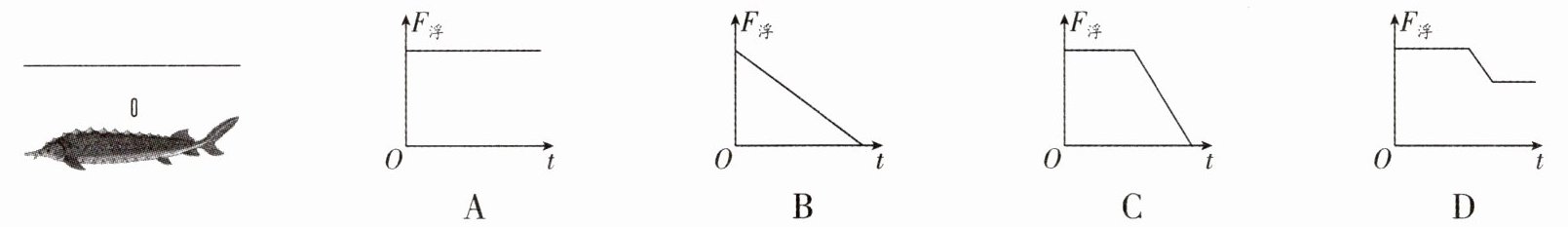

3. 为拯救濒危物种中华鲟，生物学家在放养的中华鲟身上拴上定位硬壳胶囊。数天后，胶囊与潜入水中的中华鲟脱离，最终漂浮于江面发射定位信号，脱离后，胶囊受到的浮力随时间变化的关系为下列图中的 ()

A.图像：$F_{浮}$随$t$保持不变
B.图像：$F_{浮}$随$t$线性减小至0，标注
C.图像：$F_{浮}$先随$t$保持不变，后线性减小至0
D.图像：$F_{浮}$先随$t$保持不变，后减小，再保持不变

3. D 解析:当胶囊未离开水面时,排开水的体积不变,由阿基米德原理可知,该过程中胶囊受到的浮力大小不变;当胶囊露出水面且稳定前,排开水的体积不断减小,由阿基米德原理可知,胶囊受到的浮力不断减小;当胶囊最终漂浮在水面时,受到的浮力等于重力,不再变化。故 D 符合题意。

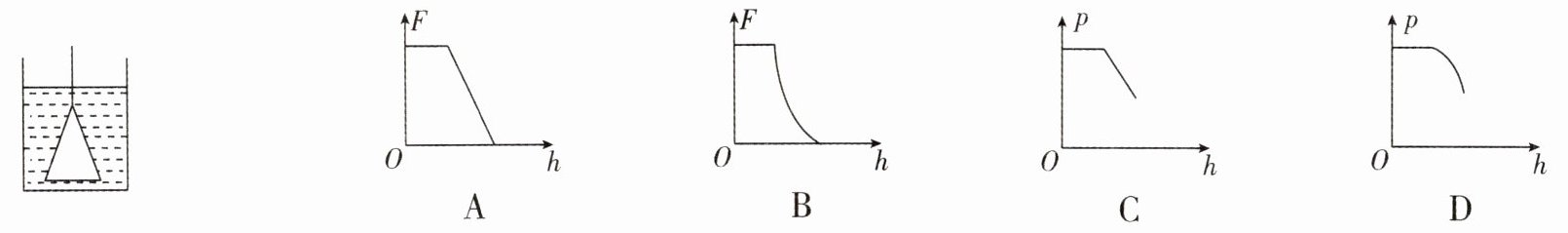

4. 🌟🌟 |科学思维 如图所示，圆柱形容器中盛有一定量的水，其中用细线吊有一个圆锥形金属块，金属块顶端距水面有一小段距离。现向上提起金属块，直至离开水面。在此过程中，下列关于金属块所受浮力$ F $、容器底部对桌面的压强$ p $随金属块上升高度$ h $变化的关系图线中，可能正确的是（）

4. D 解析:AB. 根据题意可知,在圆锥形金属块未露出水面之前,随着金属块上升高度的增大,其排开水的体积不变,根据$F_{浮}=\rho_{水}gV_{排}$可知,其受到的浮力不变,图像是一条平行于横轴的线段;在圆锥形金属块开始露出水面,直到完全露出水面的过程中,由于圆锥形金属块“上小下大”,因此随着金属块上升高度的增大,排开水的体积减小,但是排开水的体积减小的幅度在变大,根据 $F_{浮}=\rho_{水}gV_{排}$ 可知,金属块受到的浮力变小,且浮力变小的幅度在变大;金属块完全露出水面后,其排开水的体积为零,受到的浮力为零,故 AB 错误;CD. 把容器、水、金属块看成一个整体,那么整体受到容器、水、金属块的重力之和以及桌面对容器的支持力、向上的拉力作用,即 $F_{支}+F_{拉}=G_{容}+G_{水}+G_{金属块}$,所以桌面对容器的支持力为 $F_{支}=G_{容}+G_{水}+G_{金属块}-F_{拉}=G_{容}+G_{水}+F$,其中 F 为金属块受到的浮力,根据力的作用是相互的可知,容器对桌面的压力为 $F_{压}=F_{支}=G_{容}+G_{水}+F$,则容器底部对桌面的压强为 $p=\frac{F_{压}}{S}=\frac{G_{容}+G_{水}+F}{S}$。容器的重力以及水的重力不变,容器的底面积不变,所以在金属块未完全露出水面之前,容器底部对桌面的压强 p 随金属块上升高度 h 变化的关系图线的大致趋势应与金属块所受浮力 F 随金属块上升高度 h 变化的关系图线相似,但金属块刚完全离开水面时,容器底部对桌面的压强不为零,故 D 正确,C 错误。故选 D。
