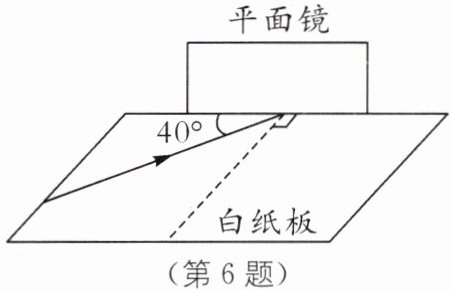

6 中考新考法 过程开放性探究实验 (2023·扬州中考)“探究光的反射规律”装置如图所示，白纸板放在水平桌面上，再将一块平面镜竖直放在纸板上，在纸板上安装一支可自由移动的激光笔，使其发出的光紧贴纸板入射。

(1)图中的入射角是 °。
(2)当 时，反射光线与入射光线重合，此时入射光线向右偏转一定角度，反射光线向 偏转。
(3)多次实验，在纸板上画出入射光线和对应的反射光线后，发现没有量角器，为了得出反射角等于入射角这一结论，你的操作是 。

6.(1)50 (2)入射光线垂直射向平面镜 左 (3)把白纸板沿法线对折,观察入射光线与对应的反射光线是否重合

【分析】
本题围绕“探究光的反射规律”实验展开，需结合光的反射定律分析：入射角是入射光线与法线的夹角，法线垂直于平面镜；反射光线与入射光线关于法线对称，反射角等于入射角；无测量工具时可利用对折法验证两角相等。
【解析】
(1) 入射角定义为入射光线与法线的夹角，法线与平面镜垂直，已知入射光线与平面镜夹角为40°，因此入射角 = 90° - 40° = 50°；
(2) 当入射光线垂直射向平面镜时，入射角为0°，反射角也为0°，反射光线与入射光线重合；根据反射定律，反射角等于入射角，入射光线向右偏转一定角度，反射光线会向左偏转相同角度；
(3) 没有量角器时，可利用“对折法”：将白纸板沿法线对折，若入射光线与对应的反射光线重合，说明反射角等于入射角，以此得出结论。
【答案】
(1)50；(2)入射光线垂直射向平面镜，左；(3)把白纸板沿法线对折，观察入射光线与对应的反射光线是否重合
【知识点】
光的反射定律、入射角、探究光的反射规律实验
【点评】
本题为中考新考法的实验题，重点考查对光的反射定律的理解与灵活应用，既涉及基础概念的计算，又包含无测量工具时的实验设计，注重实验原理的迁移运用。
【难度系数】
0.5

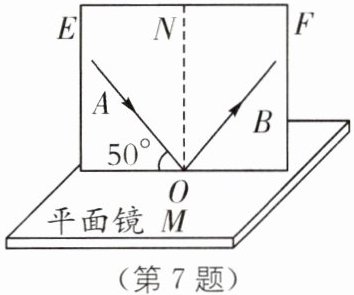

7 在“探究光的反射规律”的实验中，平面镜M水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折。

(1)实验时，把平面镜放在桌面上，为了使入射光和反射光的径迹同时显示在纸板上，应把纸板ENF与平面镜放置，图中的入射角是°。
(2)为了探究反射角与入射角大小的关系，应进行的操作是。
A. 改变光线AO与ON的夹角
B. 沿ON向后转动纸板F
C. 改变纸板与平面镜之间的夹角
D. 沿ON向后转动纸板E
(3)如图所示，将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上（填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与ON在内。
(4)若让另一束光沿BO方向射向平面镜，反射光将沿方向射出。该实验现象说明。

7.(1)垂直 40 (2)A (3)不能 同一平面 (4)OA 在反射现象中,光路是可逆的
解析(1)实验时,把平面镜放在桌面上,为了使入射光和反射光的径迹同时显示在纸板上,应把纸板ENF与平面镜垂直放置,图中的入射角是90°-50°=40°.(2)在探究反射角与入射角的大小关系时,为了得出普遍的规律,应多次改变入射角的大小,这样才能避免结论的偶然性,应进行的操作是改变光线AO与ON的夹角,故A正确.(3)实验中将纸板F向后折转,纸板F上不能看到反射光线,说明反射光线、入射光线和法线在同一平面内.(4)让一束光沿BO方向射向平面镜,即让光线逆着原来的反射光线射向镜面,反射光将沿OA方向射出,即反射光线逆着原入射光线方向射出,该实验现象说明,在反射现象中,光路是可逆的.

【分析】
本题围绕“探究光的反射规律”实验展开，需结合光的反射定律的相关知识逐一分析各小问：
1. 第(1)问：要让入射光和反射光的径迹同时显示在纸板上，需保证纸板与平面镜垂直（法线垂直平面镜，纸板需与法线共面才能显示光路）；入射角是入射光线与法线的夹角，图中入射光线与镜面夹角为50°，因此入射角为90°-50°=40°。
2. 第(2)问：探究反射角与入射角的大小关系，需多次改变入射角的大小，即改变入射光线与法线（ON）的夹角，从而得到普遍规律，据此选择操作。
3. 第(3)问：根据光的反射定律，反射光线、入射光线和法线在同一平面内，将纸板F绕ON翻折后，纸板F与E不在同一平面，因此无法显示反射光束，以此验证三线共面的结论。
4. 第(4)问：当光逆着原来的反射光线入射时，反射光线会逆着原来的入射光线射出，即光路可逆，据此判断反射光的方向及实验结论。
【解析】
(1) 实验中，为了使入射光和反射光的径迹同时显示在纸板上，需将纸板ENF与平面镜垂直放置；入射角是入射光线与法线的夹角，图中入射光线与镜面的夹角为50°，因此入射角为90°-50°=40°。
(2) 探究反射角与入射角的大小关系时，需多次改变入射角的大小，即改变光线AO与法线ON的夹角，从而得出普遍规律，故操作A正确，B、C、D不符合要求。
(3) 根据光的反射定律，反射光线、入射光线与法线在同一平面内，将纸板F绕ON向后翻折后，纸板F与纸板E不在同一平面，因此纸板F上不能显示出反射光束，该现象说明反射光线、入射光线与法线在同一平面内。
(4) 由于在反射现象中光路是可逆的，当光沿BO方向射向平面镜时，反射光将沿OA方向射出，该实验现象说明反射现象中光路可逆。
【答案】
(1) 垂直；40 (2) A (3) 不能；同一平面 (4) OA；在反射现象中，光路是可逆的
【知识点】
光的反射定律；探究光的反射规律实验；光路可逆
【点评】
本题是对“探究光的反射规律”基础实验的考查，涵盖实验操作要求、入射角计算、反射角与入射角关系探究、三线共面验证及光路可逆等核心知识点，侧重对实验原理和操作的理解，是光学部分的基础题型。
【难度系数】
0.7

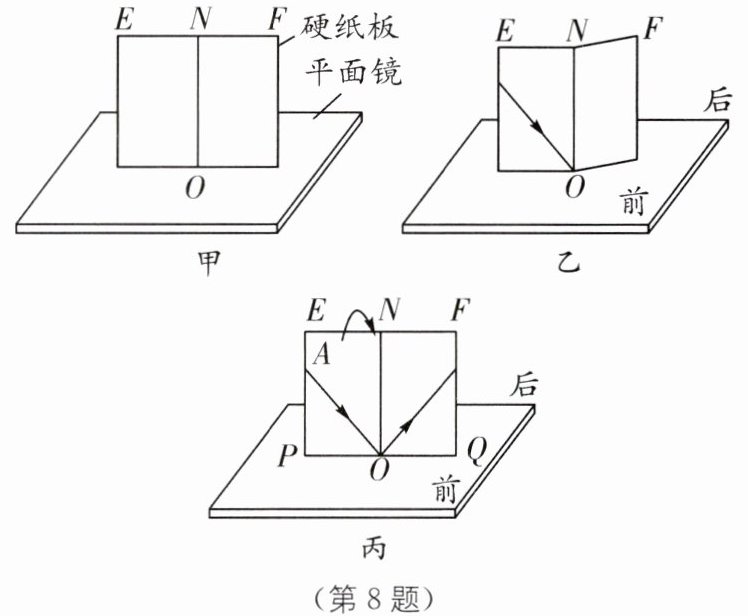

8 如图甲所示，在探究光的反射规律时，将平面镜放在水平桌面上，再把一块标有刻度的白色硬纸板垂直放置在平面镜上，硬纸板的右半面F可绕ON前后翻折。

(1)白色硬纸板用来显示；当入射角等于时，反射光线与入射光线重合。
(2)如图乙所示，把纸板F绕ON向后缓慢旋转，在纸板F上（填“能”或“不能”）看到反射光线，反射光线的位置（填“有”或“没有”）发生改变。
(3)如图丙所示，让光线AO始终沿纸板射向O点，保持纸板E、F始终在同一平面，将整个纸板绕PQ向后翻转，法线将（填“不动”或“随纸板转动”），反射光线将（填序号）。
①保持初始位置不动
②偏离初始位置向前转动
③始终在纸板F上

8.(1)光路 0° (2)不能 没有 (3)不动 ②
解析(1)白色硬纸板用来显示光路;当光线垂直平面镜入射时,反射光线垂直平面镜射出,此时入射角等于0°,反射光线与入射光线重合.(2)把纸板F绕ON向后缓慢旋转,在纸板F上不能看到反射光线,因为入射光线与法线所在平面没有改变,入射角也没有改变,所以反射光线的位置没有发生改变.(3)让光线AO始终沿纸板射向O点,保持纸板E、F始终在同一平面,将整个纸板绕PQ向后翻转,法线仍与镜面垂直,故法线不动,因为入射光线向后转动,所以反射光线偏离初始位置向前转动.

【分析】
本题围绕光的反射规律实验展开，需结合光的反射定律（反射光线、入射光线和法线在同一平面内，反射角等于入射角）分析各操作的原理：
1. 白色硬纸板的作用是利用漫反射显示光路；当光线垂直入射时，入射角为0°，反射光线与入射光线重合。
2. 纸板F绕ON旋转时，需判断其是否与反射光线、入射光线所在平面共面，进而确定能否看到反射光线，反射光线位置由入射光线和法线决定，与纸板位置无关。
3. 法线始终垂直平面镜，纸板翻转时法线位置不变；入射光线随纸板转动，根据反射角等于入射角，可判断反射光线的变化。
【解析】
(1) 白色硬纸板表面粗糙，光在其表面发生漫反射，可清晰显示光路；当入射光线垂直平面镜入射时，入射角（入射光线与法线的夹角）为0°，此时反射光线与入射光线重合。
(2) 根据光的反射定律，反射光线、入射光线和法线在同一平面内。将纸板F绕ON向后旋转后，纸板F与入射光线、法线所在平面不共面，因此在纸板F上不能看到反射光线；反射光线的位置由入射光线和法线的位置决定，入射光线和法线位置未变，故反射光线位置没有改变。
(3) 法线始终垂直于平面镜，将整个纸板绕PQ向后翻转时，法线仍垂直平面镜，因此法线不动；入射光线随纸板向后转动，根据反射角等于入射角，反射光线会偏离初始位置向前转动，故选②。
【答案】
(1)光路；0° (2)不能；没有 (3)不动；②
【知识点】
光的反射规律、光的反射实验
【点评】
本题通过光的反射实验的不同操作，考查对光的反射定律的理解，需明确实验中各现象的原理，属于基础实验题，注重对实验细节的掌握。
【难度系数】
0.6
