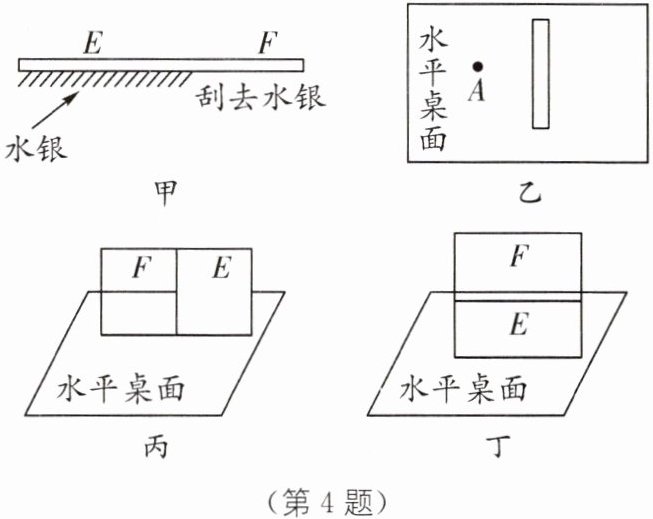

4 中考新考法 创新实验 在探究平面镜成像特点的实验中,小明准备了1个平面镜(单面镀银)、2支完全相同的蜡烛、1个光屏、1个刻度尺、1个打火机、白纸及美工刀.小明用美工刀将平面镜的一部分水银刮掉进行实验,如图甲所示,有水银的部分为E,刮去水银部分为F.

(1)将白纸平铺在水平桌面上,并确保镜面与桌面放置,图乙是实验过程中的俯视图,其中点A表示蜡烛A位置.人眼在蜡烛A一侧适当的位置观察实验现象,区域(填“E”或“F”)内的像更清晰明亮.
(2)小明刮去部分水银的目的是;为了便于坐在镜面两侧的同学观察操作过程中的实验现象,且更有利于实验探究,应按照图(填“丙”或“丁”)的方式放置.
(3)实验过程中,移动未点燃的蜡烛B,可发现蜡烛B能够与蜡烛A的像完全重合,这说明了平面镜成像具有的特点.

4.(1)垂直 E (2)便于确定像的位置 丁 (3)像与物大小相等

【分析】
探究平面镜成像特点时，需保证镜面与桌面垂直，才能让像成在桌面上，方便确定像的位置；平面镜依靠水银层反射成像，仅有水银的区域能形成清晰的像。刮去部分水银后，透明区域可透过观察后方物体，便于确定像的位置；为方便两侧同学观察，需按合理方式放置镜面。蜡烛与像重合的现象可反映成像的大小特点。
【解析】
(1) 实验中，为使像准确成在桌面上，需将镜面与桌面垂直放置；平面镜的反射面是有水银的部分，因此E区域能反射形成清晰明亮的像，故填垂直、E。
(2) 刮去部分水银后，F区域变为透明，可透过F观察后方的蜡烛，便于确定像的位置；图丙中E和F均在桌面，不便于两侧同学观察，图丁中E在桌面、F在上方，更利于两侧观察，故填便于确定像的位置、丁。
(3) 实验中使用两支完全相同的蜡烛，当蜡烛B能与蜡烛A的像完全重合时，说明平面镜成像时像与物的大小相等，故填像与物大小相等。
【答案】
(1)垂直；E (2)便于确定像的位置；丁 (3)像与物大小相等
【知识点】
平面镜成像特点；实验操作；确定像的位置
【点评】
本题是平面镜成像实验的创新考法，通过刮去部分水银的平面镜，考查实验操作的关键细节和成像特点，既夯实基础知识点，又体现实验设计的实用意图，难度适中。
【难度系数】
0.6

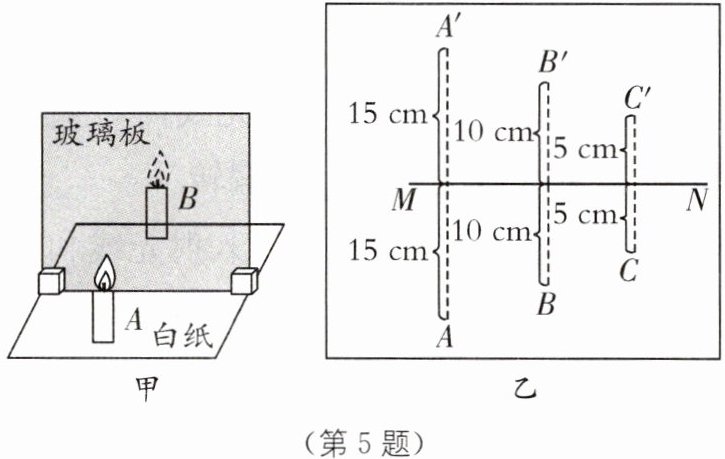

5 小华和同学们正在探究“平面镜成像的特点”，器材有茶色玻璃板、白纸、两支相同的蜡烛A和B、火柴、刻度尺、铅笔。

(1)如图甲所示，他们将白纸放在水平桌面上，再将茶色玻璃板垂直放在白纸上。
①在玻璃板前放一支点燃的蜡烛A，为了寻找像的位置，他们取来蜡烛B，放在玻璃板后，接下来的操作是，此时蜡烛B的位置就是蜡烛A的像的位置，实验中选择两支相同的蜡烛是为了。
②移去蜡烛B，在其位置上放置一块光屏，直接观察光屏上是否有蜡烛A的像，这样做的目的是。
③多次改变蜡烛A的位置，再正确找到A的像的位置，将每次物和像的位置记录在白纸上，连接物和对应的像点，测量结果如图乙所示，由此可以得到的结论是。
(2)实验中为了让左侧的同学也能够看清蜡烛A的像，小华只将玻璃板向左平移，则蜡烛A的像的位置（填“向右移动”“向左移动”或“不变”）。

5.(1)①移动蜡烛B的位置,直至和蜡烛A的像完全重合 方便比较像和物的大小关系 ②判断平面镜成的像是虚像还是实像 ③像和物到平面镜的距离相等 (2)不变

【分析】
本题围绕“平面镜成像的特点”实验展开，需结合实验操作目的、成像规律分析各问题：
1. 对于(1)①，确定像的位置需让蜡烛B与像重合，相同蜡烛用于比较物像大小；
2. (1)②中光屏承接情况可判断像的虚实；
3. (1)③通过图乙的距离测量数据，总结物像到平面镜的距离关系；
4. (2)根据平面镜成像“像与物关于镜面对称”的规律，分析玻璃板平移时像的位置变化。
【解析】
(1)①在玻璃板后移动蜡烛B，直至其与蜡烛A的像完全重合，此时B的位置即为A的像的位置；选择两支相同的蜡烛，是为了让B与A的像重合时，方便比较像和物的大小关系。
②实像能呈现在光屏上，虚像不能，因此在B的位置放光屏，目的是判断平面镜成的像是虚像还是实像。
③由图乙可知，蜡烛A、B、C到玻璃板（MN）的距离，分别等于对应像A'、B'、C'到玻璃板的距离，因此结论是：像和物到平面镜的距离相等。
(2)平面镜成像时，像与物关于镜面对称，玻璃板向左平移时，蜡烛A的位置不变，其对称的像的位置也不变，因此像的位置不变。
【答案】
5.(1)①移动蜡烛B的位置,直至和蜡烛A的像完全重合 方便比较像和物的大小关系 ②判断平面镜成的像是虚像还是实像 ③像和物到平面镜的距离相等 (2)不变
【知识点】
平面镜成像特点、实像与虚像的区别
【点评】
本题考查平面镜成像实验的核心操作、成像规律，是光学实验的基础题型，需掌握实验设计思路和成像的基本结论。
【难度系数】
0.5
