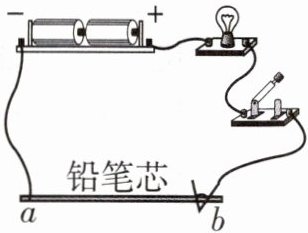

1 如图所示，闭合开关后，小灯泡发光，将夹子在铅笔芯上向左移动时，观察到小灯泡变
亮
（填“亮”或“暗”）；这是靠改变铅笔芯接入电路的长度
来改变其接入电路的电阻；受此启发，人们制造了一种可以改变电阻的元件，叫做滑动变阻器
。答案
1 亮 接入电路的长度 滑动变阻器
【解析】 将夹子在铅笔芯上向左移动时,铅笔芯接入电路中的长度变短,其接入电路中的电阻变小,电路中的电流变大,会观察到小灯泡变亮,这是靠改变铅笔芯接入电路的长度来改变其接入电路的电阻;人们制造了一种可以改变电阻的元件,叫做滑动变阻器。
【解析】 将夹子在铅笔芯上向左移动时,铅笔芯接入电路中的长度变短,其接入电路中的电阻变小,电路中的电流变大,会观察到小灯泡变亮,这是靠改变铅笔芯接入电路的长度来改变其接入电路的电阻;人们制造了一种可以改变电阻的元件,叫做滑动变阻器。
解析
【分析】首先明确电路中铅笔芯接入电路的部分是夹子到a端的段。当夹子向左移动时，铅笔芯接入电路的长度会缩短；根据电阻的影响规律，在材料、横截面积不变时，导体长度越短，电阻越小；电路总电阻变小，电源电压不变，由欧姆定律可知电路电流变大，小灯泡实际功率变大，因此亮度变化；这种改变电阻的方式对应滑动变阻器的原理。
【解析】当夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变短，由于铅笔芯的材料和横截面积不变，其接入电路的电阻变小；电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，小灯泡的实际功率$P=I^2R_{灯}$变大，所以小灯泡变亮；该实验通过改变铅笔芯接入电路的长度来改变电阻，据此原理人们制造了滑动变阻器。
【答案】亮 接入电路的长度 滑动变阻器
【知识点】影响电阻的因素、滑动变阻器原理
【点评】本题结合实验考查滑动变阻器的原理，属于基础题型，需掌握电阻与长度的关系及欧姆定律的简单应用，难度较低。
【难度系数】0.7
【解析】当夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变短，由于铅笔芯的材料和横截面积不变，其接入电路的电阻变小；电路总电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变大，小灯泡的实际功率$P=I^2R_{灯}$变大，所以小灯泡变亮；该实验通过改变铅笔芯接入电路的长度来改变电阻，据此原理人们制造了滑动变阻器。
【答案】亮 接入电路的长度 滑动变阻器
【知识点】影响电阻的因素、滑动变阻器原理
【点评】本题结合实验考查滑动变阻器的原理，属于基础题型，需掌握电阻与长度的关系及欧姆定律的简单应用，难度较低。
【难度系数】0.7

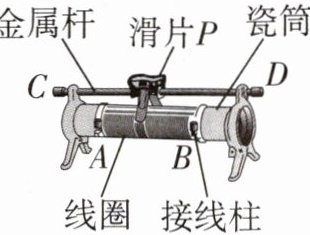

如图是小星在实验室时使用的滑动变阻器,请你和她一起学习完成2~5题。
任务一:认识滑动变阻器
2 [2026张家口期中] 关于该滑动变阻器的构造,下列说法正确的是 (
A.金属杆是绝缘体,瓷筒是导体
B.线圈是用电阻较大的合金线制成的
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的
3 滑动变阻器上标有“50 Ω 1.2 A”字样,“50 Ω”表示
任务一:认识滑动变阻器
2 [2026张家口期中] 关于该滑动变阻器的构造,下列说法正确的是 (
B
)A.金属杆是绝缘体,瓷筒是导体
B.线圈是用电阻较大的合金线制成的
C.滑片与线圈之间是绝缘的
D.制成线圈的合金线所有表面都是绝缘的
3 滑动变阻器上标有“50 Ω 1.2 A”字样,“50 Ω”表示
该滑动变阻器的最大阻值为50 Ω
,“1.2 A”表示 允许通过的最大电流是1.2 A
,滑片P移至中点时接入电路的阻值$R_{BP}=$ 25
Ω。滑动变阻器的电路图符号是 [图1]
。答案
2 B
3 该滑动变阻器的最大阻值为50 Ω 允许通过的最大电流是1.2 A 25
解析
【分析】
本题考查滑动变阻器的相关知识，分为两部分：第2题需判断滑动变阻器构造的正误，第3题需掌握滑动变阻器铭牌含义、中点阻值及电路图符号。解题思路：第2题逐一分析各选项，结合滑动变阻器各部分材料和作用判断；第3题根据滑动变阻器铭牌的定义、中点阻值计算规则及电路图符号的记忆来解答。
【解析】
第2题：
选项A：金属杆是导体，用于连接接线柱和滑片，瓷筒是绝缘体，起绝缘支撑作用，故A错误；
选项B：滑动变阻器的线圈是用电阻较大的合金线制成，这样通过改变接入电路的线圈长度来改变电阻，故B正确；
选项C：滑片与线圈之间是导电的，否则无法改变电路电阻，故C错误；
选项D：线圈与滑片接触的部分绝缘漆被刮去，并非所有表面都绝缘，故D错误。因此第2题选B。
第3题：
滑动变阻器铭牌“50Ω 1.2A”中，“50Ω”表示该滑动变阻器的最大阻值为50Ω；
“1.2A”表示允许通过该滑动变阻器的最大电流是1.2A；
滑片移至中点时，接入电路的阻值为最大阻值的一半，即$R_{BP}=\frac{50Ω}{2}=25Ω$；
滑动变阻器的电路图符号为题目中给出的图1（即对应符号）。
【答案】
B；该滑动变阻器的最大阻值为50 Ω；允许通过的最大电流是1.2 A；25；
【知识点】
滑动变阻器构造、滑动变阻器铭牌含义、滑动变阻器电路图符号
【点评】
本题围绕滑动变阻器的基础知识点展开，涵盖构造、铭牌、阻值计算及符号，属于电学基础内容，需准确记忆各部分的特点和意义。
【难度系数】
0.3
本题考查滑动变阻器的相关知识，分为两部分：第2题需判断滑动变阻器构造的正误，第3题需掌握滑动变阻器铭牌含义、中点阻值及电路图符号。解题思路：第2题逐一分析各选项，结合滑动变阻器各部分材料和作用判断；第3题根据滑动变阻器铭牌的定义、中点阻值计算规则及电路图符号的记忆来解答。
【解析】
第2题：
选项A：金属杆是导体，用于连接接线柱和滑片，瓷筒是绝缘体，起绝缘支撑作用，故A错误；
选项B：滑动变阻器的线圈是用电阻较大的合金线制成，这样通过改变接入电路的线圈长度来改变电阻，故B正确；
选项C：滑片与线圈之间是导电的，否则无法改变电路电阻，故C错误；
选项D：线圈与滑片接触的部分绝缘漆被刮去，并非所有表面都绝缘，故D错误。因此第2题选B。
第3题：
滑动变阻器铭牌“50Ω 1.2A”中，“50Ω”表示该滑动变阻器的最大阻值为50Ω；
“1.2A”表示允许通过该滑动变阻器的最大电流是1.2A；
滑片移至中点时，接入电路的阻值为最大阻值的一半，即$R_{BP}=\frac{50Ω}{2}=25Ω$；
滑动变阻器的电路图符号为题目中给出的图1（即对应符号）。
【答案】
B；该滑动变阻器的最大阻值为50 Ω；允许通过的最大电流是1.2 A；25；
【知识点】
滑动变阻器构造、滑动变阻器铭牌含义、滑动变阻器电路图符号
【点评】
本题围绕滑动变阻器的基础知识点展开，涵盖构造、铭牌、阻值计算及符号，属于电学基础内容，需准确记忆各部分的特点和意义。
【难度系数】
0.3

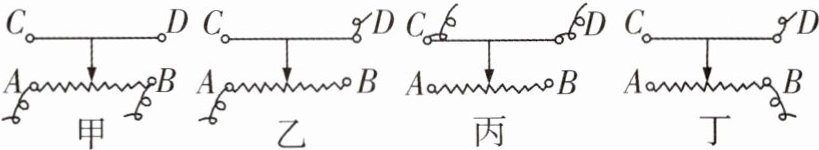

4 如图所示是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,阻值变大的是
乙
,阻值变小的是丁
,阻值不变的是甲、丙
。答案
4 乙 丁 甲、丙
【解析】 题图甲中,连接A、B两接线柱时,电阻丝全部连入电路,相当于接入一个定值电阻;题图丙中,连接C、D两接线柱时,没有电阻丝连入电路,相当于接入了一根导线;题图乙中,连接A、D两接线柱时,滑片向右移,连入电路的电阻丝变长,阻值变大;题图丁中,连接B、D两接线柱时,滑片向右移,连入电路的电阻丝变短,阻值变小。
【解析】 题图甲中,连接A、B两接线柱时,电阻丝全部连入电路,相当于接入一个定值电阻;题图丙中,连接C、D两接线柱时,没有电阻丝连入电路,相当于接入了一根导线;题图乙中,连接A、D两接线柱时,滑片向右移,连入电路的电阻丝变长,阻值变大;题图丁中,连接B、D两接线柱时,滑片向右移,连入电路的电阻丝变短,阻值变小。
解析
【分析】
要解决这道题，需先明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。若接上面两个接线柱，接入电阻为0；若接下面两个接线柱，接入全部电阻丝，阻值不变。接下来逐个分析四个图的接线情况，判断滑片移动时的电阻变化：
1. 甲图：接下面两个接线柱A、B，全部电阻丝接入电路，滑片移动时电阻丝长度不变，阻值不变；
2. 乙图：接下面A和上面D，接入的是A到滑片的电阻丝，滑片向右移动时，这段电阻丝变长，阻值变大；
3. 丙图：接上面两个接线柱C、D，接入的是金属杆，电阻几乎为0，滑片移动时阻值不变；
4. 丁图：接下面B和上面D，接入的是B到滑片的电阻丝，滑片向右移动时，这段电阻丝变短，阻值变小。
【解析】
滑动变阻器的接线规则为“一上一下”，同下接线时阻值不变（为定值电阻），同上接线时阻值几乎为0。对四个图逐一分析：
甲：接A、B（同下），全部电阻丝接入，滑片移动阻值不变；
乙：接A（下）、D（上），接入AP段电阻丝，滑片右移，AP变长，阻值变大；
丙：接C、D（同上），接入金属杆，阻值几乎为0，滑片移动阻值不变；
丁：接B（下）、D（上），接入BP段电阻丝，滑片右移，BP变短，阻值变小。
因此，滑片向右移动时阻值变大的是乙，阻值变小的是丁，阻值不变的是甲、丙。
【答案】
乙；丁；甲、丙
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接法及电阻变化判断，核心是确定接入电路的电阻丝段，再结合滑片移动方向判断长度变化，属于基础应用类题目，难度适中。
【难度系数】
0.5
要解决这道题，需先明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”接线。若接上面两个接线柱，接入电阻为0；若接下面两个接线柱，接入全部电阻丝，阻值不变。接下来逐个分析四个图的接线情况，判断滑片移动时的电阻变化：
1. 甲图：接下面两个接线柱A、B，全部电阻丝接入电路，滑片移动时电阻丝长度不变，阻值不变；
2. 乙图：接下面A和上面D，接入的是A到滑片的电阻丝，滑片向右移动时，这段电阻丝变长，阻值变大；
3. 丙图：接上面两个接线柱C、D，接入的是金属杆，电阻几乎为0，滑片移动时阻值不变；
4. 丁图：接下面B和上面D，接入的是B到滑片的电阻丝，滑片向右移动时，这段电阻丝变短，阻值变小。
【解析】
滑动变阻器的接线规则为“一上一下”，同下接线时阻值不变（为定值电阻），同上接线时阻值几乎为0。对四个图逐一分析：
甲：接A、B（同下），全部电阻丝接入，滑片移动阻值不变；
乙：接A（下）、D（上），接入AP段电阻丝，滑片右移，AP变长，阻值变大；
丙：接C、D（同上），接入金属杆，阻值几乎为0，滑片移动阻值不变；
丁：接B（下）、D（上），接入BP段电阻丝，滑片右移，BP变短，阻值变小。
因此，滑片向右移动时阻值变大的是乙，阻值变小的是丁，阻值不变的是甲、丙。
【答案】
乙；丁；甲、丙
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接法及电阻变化判断，核心是确定接入电路的电阻丝段，再结合滑片移动方向判断长度变化，属于基础应用类题目，难度适中。
【难度系数】
0.5

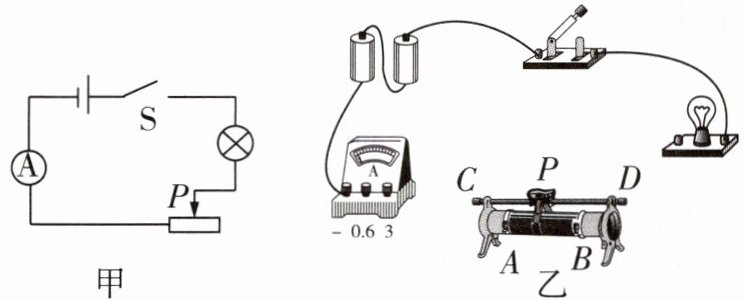

5 ▶教材 P94 做中学改编 [2025 北京八中月考]用滑动变阻器控制灯泡的亮度时，小星设计了如图甲所示的电路图。
(1)若实验中电流不超过0.6 A，滑片向A端移动灯变亮，请将图乙中实物连接起来。
(2)闭合开关前滑片 P 应放在
(3)若其他小组的甲同学连接好电路，闭合开关后，发现无论怎样移动滑片 P，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了
(4)若其他小组的乙同学连接电路时，当接完最后一根导线时，灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处（滑动变阻器选择了一上一下两个接线柱）：①
(1)若实验中电流不超过0.6 A，滑片向A端移动灯变亮，请将图乙中实物连接起来。
(2)闭合开关前滑片 P 应放在
B
（填“A”或“B”）端。(3)若其他小组的甲同学连接好电路，闭合开关后，发现无论怎样移动滑片 P，灯的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了
A、B
两个接线柱。（填字母符号）(4)若其他小组的乙同学连接电路时，当接完最后一根导线时，灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处（滑动变阻器选择了一上一下两个接线柱）：①
连接电路时开关没有断开
。②没有将滑动变阻器的滑片调到阻值最大的位置
。答案
5 (1)如图所示
。(2)B
(3)A、B
(4)①连接电路时开关没有断开 ②没有将滑动变阻器的滑片调到阻值最大的位置
解析
【分析】
本题围绕滑动变阻器在电路中的应用展开，需结合滑动变阻器的工作原理、电路连接规则、实验操作注意事项分析各问题：
(1) 电流不超0.6A选电流表量程，滑片向A端移动灯变亮→电阻变小，故滑动变阻器需接下接线柱A和上接线柱，按串联电路顺序连接实物；
(2) 闭合开关前滑动变阻器要调至最大阻值，根据接入的下接线柱确定滑片位置；
(3) 滑动变阻器接两个下接线柱时，相当于定值电阻，阻值最大且不变，会导致灯一直很暗且亮度不变；
(4) 接完导线灯泡立即亮，说明开关未断开；灯泡耀眼熄灭，说明电流过大，滑动变阻器未调至最大阻值。
【解析】
(1) 电流不超过0.6A，电流表选0~0.6A量程，将电流表的“0.6”接线柱与滑动变阻器的A接线柱相连，滑动变阻器的D（或C）接线柱与灯泡的右端接线柱相连，使电路为串联，满足滑片向A移动时接入电阻变小，灯变亮；
(2) 闭合开关前，滑动变阻器应调至最大阻值处，本题滑动变阻器下接线柱接A，故滑片P放在B端时接入电阻最大；
(3) 若滑动变阻器同时连接A、B两个下接线柱，滑动变阻器相当于定值电阻，接入电阻最大且不变，电路电流小，灯一直很暗，移动滑片亮度不变；
(4) 接完最后一根导线灯泡立即发光，说明连接电路时开关未断开；灯泡发出耀眼的光后熄灭，说明电路电流过大，原因是滑动变阻器的滑片未调到阻值最大的位置，初始电阻过小导致电流过大。
【答案】
5 (1)如图所示。(2)B (3)A、B (4)①连接电路时开关没有断开 ②没有将滑动变阻器的滑片调到阻值最大的位置
【知识点】
滑动变阻器使用、电路连接注意事项、电路故障分析
【点评】
本题考查滑动变阻器的基础应用，涵盖电路连接、实验操作规范、故障判断等知识点，需掌握滑动变阻器“一上一下”接线、闭合开关前调最大阻值等核心要点，属于基础实验题。
【难度系数】
0.3
本题围绕滑动变阻器在电路中的应用展开，需结合滑动变阻器的工作原理、电路连接规则、实验操作注意事项分析各问题：
(1) 电流不超0.6A选电流表量程，滑片向A端移动灯变亮→电阻变小，故滑动变阻器需接下接线柱A和上接线柱，按串联电路顺序连接实物；
(2) 闭合开关前滑动变阻器要调至最大阻值，根据接入的下接线柱确定滑片位置；
(3) 滑动变阻器接两个下接线柱时，相当于定值电阻，阻值最大且不变，会导致灯一直很暗且亮度不变；
(4) 接完导线灯泡立即亮，说明开关未断开；灯泡耀眼熄灭，说明电流过大，滑动变阻器未调至最大阻值。
【解析】
(1) 电流不超过0.6A，电流表选0~0.6A量程，将电流表的“0.6”接线柱与滑动变阻器的A接线柱相连，滑动变阻器的D（或C）接线柱与灯泡的右端接线柱相连，使电路为串联，满足滑片向A移动时接入电阻变小，灯变亮；
(2) 闭合开关前，滑动变阻器应调至最大阻值处，本题滑动变阻器下接线柱接A，故滑片P放在B端时接入电阻最大；
(3) 若滑动变阻器同时连接A、B两个下接线柱，滑动变阻器相当于定值电阻，接入电阻最大且不变，电路电流小，灯一直很暗，移动滑片亮度不变；
(4) 接完最后一根导线灯泡立即发光，说明连接电路时开关未断开；灯泡发出耀眼的光后熄灭，说明电路电流过大，原因是滑动变阻器的滑片未调到阻值最大的位置，初始电阻过小导致电流过大。
【答案】
5 (1)如图所示
。(2)B (3)A、B (4)①连接电路时开关没有断开 ②没有将滑动变阻器的滑片调到阻值最大的位置【知识点】
滑动变阻器使用、电路连接注意事项、电路故障分析
【点评】
本题考查滑动变阻器的基础应用，涵盖电路连接、实验操作规范、故障判断等知识点，需掌握滑动变阻器“一上一下”接线、闭合开关前调最大阻值等核心要点，属于基础实验题。
【难度系数】
0.3
6 教材P95图16-6改编 如图所示，电阻箱的示数是
514
Ω，使用该电阻箱时，可测得的电阻阻值范围是0~9 999
Ω。答案
6 514 0~9 999
【解析】 题图中电阻箱的示数为0×1 000 Ω +5×100 Ω +1×10 Ω +4×1 Ω =514 Ω;该电阻箱的阻值范围是0~9 999 Ω。
【解析】 题图中电阻箱的示数为0×1 000 Ω +5×100 Ω +1×10 Ω +4×1 Ω =514 Ω;该电阻箱的阻值范围是0~9 999 Ω。
解析
【分析】
要解决电阻箱的读数问题，需掌握电阻箱的读数规则：每个旋钮对应数字乘以其下方标注的倍率，再将各旋钮的结果相加得到总阻值；计算阻值范围时，每个旋钮最小取0、最大取9，分别计算总阻值即可确定范围。
【解析】
1. 计算电阻箱的示数：
×1000旋钮对应数字为0，贡献阻值：$0×1000Ω=0Ω$；
×100旋钮对应数字为5，贡献阻值：$5×100Ω=500Ω$；
×10旋钮对应数字为1，贡献阻值：$1×10Ω=10Ω$；
×1旋钮对应数字为4，贡献阻值：$4×1Ω=4Ω$；
总示数：$0Ω+500Ω+10Ω+4Ω=514Ω$。
2. 计算阻值范围：
最小阻值为所有旋钮取0时，即$0Ω$；最大阻值为所有旋钮取9时，$9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω$，故阻值范围是$0~9999Ω$。
【答案】
514；0~9999
【知识点】
电阻箱的读数；电阻箱的阻值范围
【点评】
本题考查电阻箱的读数方法，属于基础题型，核心是准确识别每个旋钮对应的数字和倍率，计算时避免混淆各旋钮的位置，掌握方法后即可快速得出结果。
【难度系数】
0.8
要解决电阻箱的读数问题，需掌握电阻箱的读数规则：每个旋钮对应数字乘以其下方标注的倍率，再将各旋钮的结果相加得到总阻值；计算阻值范围时，每个旋钮最小取0、最大取9，分别计算总阻值即可确定范围。
【解析】
1. 计算电阻箱的示数：
×1000旋钮对应数字为0，贡献阻值：$0×1000Ω=0Ω$；
×100旋钮对应数字为5，贡献阻值：$5×100Ω=500Ω$；
×10旋钮对应数字为1，贡献阻值：$1×10Ω=10Ω$；
×1旋钮对应数字为4，贡献阻值：$4×1Ω=4Ω$；
总示数：$0Ω+500Ω+10Ω+4Ω=514Ω$。
2. 计算阻值范围：
最小阻值为所有旋钮取0时，即$0Ω$；最大阻值为所有旋钮取9时，$9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω$，故阻值范围是$0~9999Ω$。
【答案】
514；0~9999
【知识点】
电阻箱的读数；电阻箱的阻值范围
【点评】
本题考查电阻箱的读数方法，属于基础题型，核心是准确识别每个旋钮对应的数字和倍率，计算时避免混淆各旋钮的位置，掌握方法后即可快速得出结果。
【难度系数】
0.8

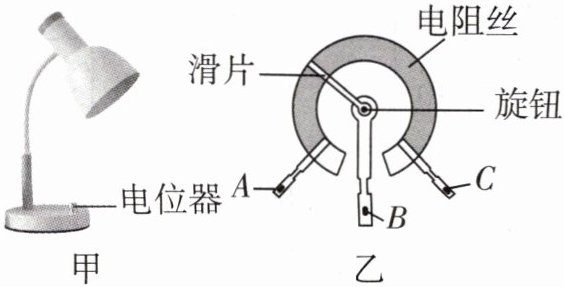

7 教材 P95 迷你实验室改编 [2026 临川一中期中]如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。电位器应与灯泡
串联
(填“串联”或“并联”),电位器实质相当于一个滑动变阻器
。若要逆时针旋转旋钮时灯泡变暗,则需将B和C
(填“A和B”“A和C”或“B和C”)接线柱接入电路。答案
7 串联 滑动变阻器 B和C
【解析】 电位器实质上相当于一个滑动变阻器,电位器应与灯泡串联,才能起到调节其亮度的作用。若逆时针旋转旋钮时灯泡变暗,说明电路中电流变小,电阻变大,接入电路的电阻丝要变长,可知需将B和C接线柱接入电路。
【解析】 电位器实质上相当于一个滑动变阻器,电位器应与灯泡串联,才能起到调节其亮度的作用。若逆时针旋转旋钮时灯泡变暗,说明电路中电流变小,电阻变大,接入电路的电阻丝要变长,可知需将B和C接线柱接入电路。
解析
【分析】要调节灯泡亮度，需改变电路中的电流，根据欧姆定律，电源电压不变时，改变电路电阻可改变电流，因此电位器应与灯泡串联（若并联，灯泡两端电压等于电源电压，电流不变，无法调节亮度）。电位器通过改变接入电路的电阻丝长度改变电阻，实质相当于滑动变阻器。若逆时针旋转旋钮时灯泡变暗，说明电路电流变小，需增大接入电路的电阻，即接入的电阻丝长度变长，结合电位器的结构可判断接线柱的选择。
【解析】1. 电位器调节灯泡亮度，需改变电路电流，因此应与灯泡串联：串联时，电位器电阻变化会改变电路总电阻，从而改变电流，实现亮度调节；并联时灯泡电压不变，电流不变，无法调节亮度。2. 电位器的工作原理是改变接入电路的电阻丝长度来改变电阻，实质相当于滑动变阻器。3. 逆时针旋转旋钮时灯泡变暗，说明电路电流减小，由$I=\frac{U}{R}$（电源电压$U$不变），需增大电位器接入的电阻，即接入的电阻丝长度变长。观察电位器结构：A、C为电阻丝两端，B为滑片接线柱，当接入B和C时，接入电路的电阻丝为B到C的部分；逆时针旋转旋钮，滑片向A方向移动，B到C的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，符合要求。
【答案】串联；滑动变阻器；B和C
【知识点】滑动变阻器的应用、电路连接方式
【点评】本题考查电位器的工作原理，核心是理解电位器与灯泡的连接方式，以及滑动变阻器的接线规则，需结合电流与电阻的关系分析接线柱的选择，属于基础应用类题目。
【难度系数】0.5
【解析】1. 电位器调节灯泡亮度，需改变电路电流，因此应与灯泡串联：串联时，电位器电阻变化会改变电路总电阻，从而改变电流，实现亮度调节；并联时灯泡电压不变，电流不变，无法调节亮度。2. 电位器的工作原理是改变接入电路的电阻丝长度来改变电阻，实质相当于滑动变阻器。3. 逆时针旋转旋钮时灯泡变暗，说明电路电流减小，由$I=\frac{U}{R}$（电源电压$U$不变），需增大电位器接入的电阻，即接入的电阻丝长度变长。观察电位器结构：A、C为电阻丝两端，B为滑片接线柱，当接入B和C时，接入电路的电阻丝为B到C的部分；逆时针旋转旋钮，滑片向A方向移动，B到C的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，符合要求。
【答案】串联；滑动变阻器；B和C
【知识点】滑动变阻器的应用、电路连接方式
【点评】本题考查电位器的工作原理，核心是理解电位器与灯泡的连接方式，以及滑动变阻器的接线规则，需结合电流与电阻的关系分析接线柱的选择，属于基础应用类题目。
【难度系数】0.5
