1.在某电影中，某位角色能够化身为电流，从而在水中瞬间移动很远。主角和该角色在水中对打时，将水凝固成冰，限制了对手的行动。通常情况下，和冰导电情况相同的物体是（
A.铜
B.石墨
C.大地
D.塑料
D
）A.铜
B.石墨
C.大地
D.塑料
答案
1.D
[解析]冰能限制电流的移动,说明冰是绝缘体。铜、石墨、大地都容易导电,是导体,A、B、C不符合题意;塑料不容易导电,是绝缘体,D符合题意。
[解析]冰能限制电流的移动,说明冰是绝缘体。铜、石墨、大地都容易导电,是导体,A、B、C不符合题意;塑料不容易导电,是绝缘体,D符合题意。

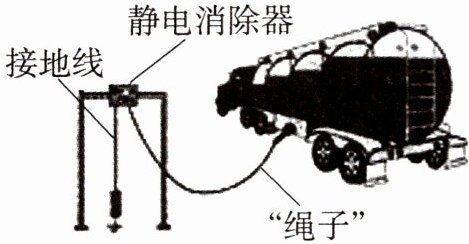

2.如图所示的运油车正在卸油，快速流出的油和油罐由于
摩擦起电
会积累过多电荷，为防止发生事故，用一条“绳子”把运油车与静电消除器相连。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向向上
（选填“向上”或“向下”）。答案
2.摩擦起电 向上
[解析]运油车卸油时,快速流出的油和油罐由于不断摩擦,会使油和油罐带上等量异种电荷;已知多余的电子经静电消除器上的接地线流向大地,所以此时的电流方向是向上的。
[解析]运油车卸油时,快速流出的油和油罐由于不断摩擦,会使油和油罐带上等量异种电荷;已知多余的电子经静电消除器上的接地线流向大地,所以此时的电流方向是向上的。

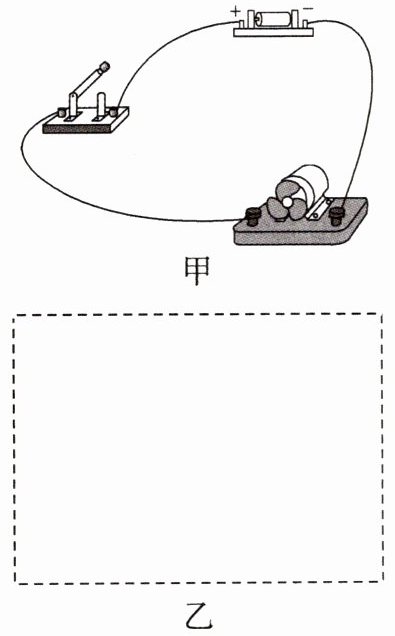

3.图甲是小风扇(元件符号Ⓜ)工作的实物电路。请根据实物图在图乙方框内画出对应的电路图。
答案
3.如图所示
[解析]电流顺序是:正极→开关→电风扇→负极,据此画出电路图。
4.练思维·尝试思维 如图所示，开关S闭合时，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不亮，
用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。下列判断中可能正确的是（
A.小灯泡$\mathrm{L}_1$断路
B.小灯泡$\mathrm{L}_2$断路
C.开关S断路
D.小灯泡$\mathrm{L}_2$短路
用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。下列判断中可能正确的是（
C
）A.小灯泡$\mathrm{L}_1$断路
B.小灯泡$\mathrm{L}_2$断路
C.开关S断路
D.小灯泡$\mathrm{L}_2$短路
答案
4.C
[解析]把导线连接在c、d之间时,两个小灯泡都亮,说明“正极→d→添加的导线→c→L₂→L₁→负极”是通路,两个小灯泡不能断路,也不能短路,A、B、D错误。若C正确,则用一段导线的两端接触a、b两点或b、c两点时,电路仍是断路,两小灯泡都不亮,符合题意,C正确。
[解析]把导线连接在c、d之间时,两个小灯泡都亮,说明“正极→d→添加的导线→c→L₂→L₁→负极”是通路,两个小灯泡不能断路,也不能短路,A、B、D错误。若C正确,则用一段导线的两端接触a、b两点或b、c两点时,电路仍是断路,两小灯泡都不亮,符合题意,C正确。

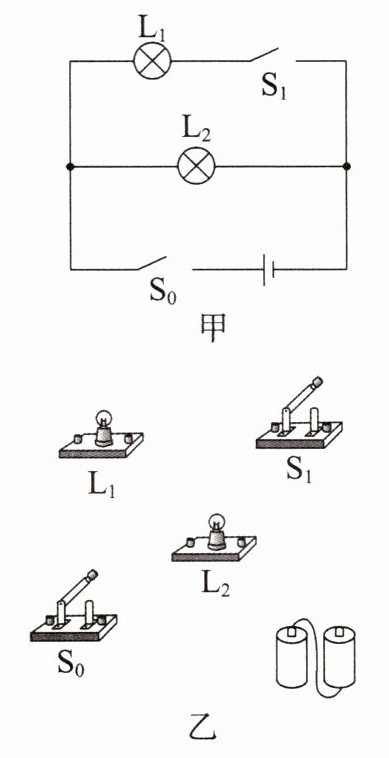

5.(青海西宁城西期中)根据如图甲所示的电路图,连接图乙实物电路。
答案
5.如图所示
[解析]写出实物图中电流路径:①正极→开关S₀→L₂→负极;②正极→开关S₀→L₁→开关S₁→负极。按照电流路径连接实物:①导线两端连在接线柱上;②导线不交叉。
6.(江苏徐州)如图所示的电路,闭合开关,电路所处的状态是 (
A.通路
B.断路
C.短路
D.无法判断
答案 P08
C
)A.通路
B.断路
C.短路
D.无法判断
答案 P08
答案
6.C
[解析]由题图可知,闭合开关,电源两极直接用导线连接起来,电流从正极经开关流回负极,电源被短路,C正确。
[解析]由题图可知,闭合开关,电源两极直接用导线连接起来,电流从正极经开关流回负极,电源被短路,C正确。
