【典例3】如图所示的电路，根据开关状态，判断电路的连接情况。（均选填“通路”“断路”或“短路”）
(1)当S₁、S₂都断开时，电路为。
(2)当S₁闭合、S₂断开时，电路为。
(3)当S₁、S₂都闭合时，电路为。
[解析](1)当S₁、S₂都断开时，电路断开，电路中没有电流，电路是断路。
(2)当S₁闭合、S₂断开时，电流从电源正极出发，经过灯泡回到负极，电路是通路。
(3)当S₁、S₂都闭合时，电流从正极出发，经过S₁、S₂回到负极，此时发生电源短路。
[答案](1)断路 (2)通路 (3)短路
(1)当S₁、S₂都断开时，电路为。
(2)当S₁闭合、S₂断开时，电路为。
(3)当S₁、S₂都闭合时，电路为。
[解析](1)当S₁、S₂都断开时，电路断开，电路中没有电流，电路是断路。
(2)当S₁闭合、S₂断开时，电流从电源正极出发，经过灯泡回到负极，电路是通路。
(3)当S₁、S₂都闭合时，电流从正极出发，经过S₁、S₂回到负极，此时发生电源短路。
[答案](1)断路 (2)通路 (3)短路
答案
(1)断路 (2)通路 (3)短路
解析
解：
(1) 当S₁、S₂都断开时，电路断开，没有电流通过，电路为断路。
(2) 当S₁闭合、S₂断开时，电流从电源正极出发，经过S₁、灯泡回到电源负极，电路处处连通，电路为通路。
(3) 当S₁、S₂都闭合时，电流不经过灯泡，直接通过S₁、S₂连通电源两极，电路为短路。
(1) 当S₁、S₂都断开时，电路断开，没有电流通过，电路为断路。
(2) 当S₁闭合、S₂断开时，电流从电源正极出发，经过S₁、灯泡回到电源负极，电路处处连通，电路为通路。
(3) 当S₁、S₂都闭合时，电流不经过灯泡，直接通过S₁、S₂连通电源两极，电路为短路。

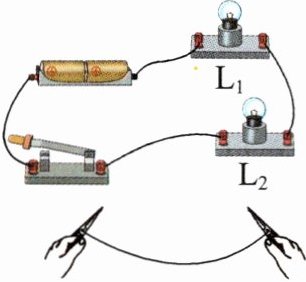

【变式3】如图所示的电路，闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡$\mathrm{L}_2$的两端，则灯$\mathrm{L}_1$将
发光
，灯$\mathrm{L}_2$将不发光
。（均选填“发光”或“不发光”）答案
发光 不发光
[解析]把导线连接在L₂两端,电流路径为“正极→开关→导线→L₁→负极”,L₂被短路,所以L₁发光,L₂不发光。
[解析]把导线连接在L₂两端,电流路径为“正极→开关→导线→L₁→负极”,L₂被短路,所以L₁发光,L₂不发光。
