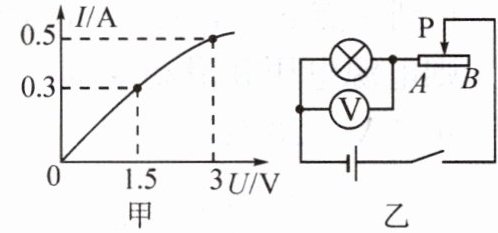

7. (2024·汉阳模拟)小灯泡L正常发光的电压为3V,它的I-U图像如图甲所示,把小灯泡接入图乙所示的电源电压恒定的电路中,将标有“10Ω 2A”的滑动变阻器的滑片P移至B端,闭合开关,电压表示数为1.5V;再将滑片P向左移动直到电压表示数为3V。下列说法错误的是()
A. 电源电压为4.5V
B. 小灯泡正常发光时的电流为0.5A
C. 小灯泡正常发光时的电阻为6Ω
D. 小灯泡正常发光时,滑动变阻器接入电路的阻值为5Ω
A. 电源电压为4.5V
B. 小灯泡正常发光时的电流为0.5A
C. 小灯泡正常发光时的电阻为6Ω
D. 小灯泡正常发光时,滑动变阻器接入电路的阻值为5Ω
答案
D

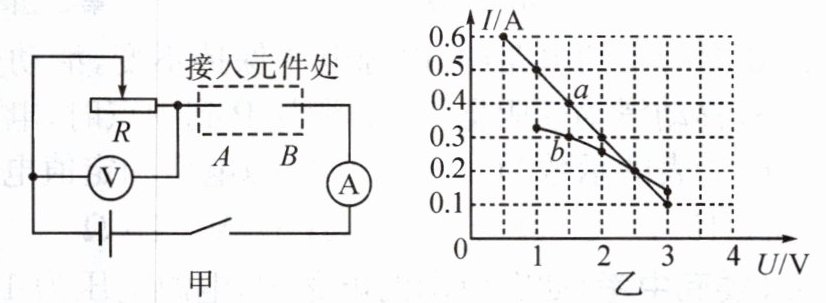

8. (江岸联考)某实验小组将5Ω的定值电阻接入如图甲所示电路的虚线框内,闭合开关,移动滑片,多次记录两电表示数;断开开关,只将定值电阻更换为额定电压为2.5V的灯泡,在保证电路元件安全的情况下,移动滑片,多次记录两电表示数。将记录的数据绘制成如图乙所示的I-U图像。下列说法错误的是()
A. 图线a是用接入定值电阻时记录的数据绘制得到的
B. 电源电压为3.5V
C. 灯泡正常发光时电阻为12.5Ω
D. 定值电阻和灯泡中的电流均为0.3A时,灯泡两端的电压较大
A. 图线a是用接入定值电阻时记录的数据绘制得到的
B. 电源电压为3.5V
C. 灯泡正常发光时电阻为12.5Ω
D. 定值电阻和灯泡中的电流均为0.3A时,灯泡两端的电压较大
答案
C

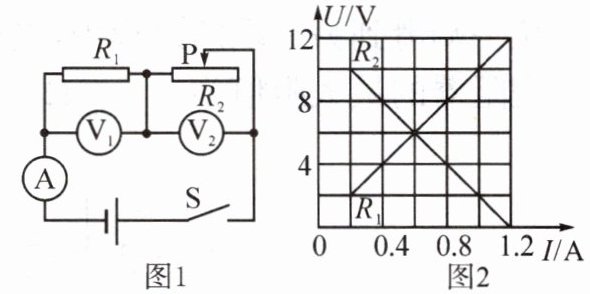

9. (2024·武昌联考)如图1所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U-I”关系图像如图2所示。则下列判断正确的是()
A. 电源电压为10V
B. 定值电阻$R_{1}$的阻值为20Ω
C. 变阻器滑片在中点时,电流表示数约为0.34A
D. 滑动变阻器$R_{2}$的阻值变化范围为0~100Ω
A. 电源电压为10V
B. 定值电阻$R_{1}$的阻值为20Ω
C. 变阻器滑片在中点时,电流表示数约为0.34A
D. 滑动变阻器$R_{2}$的阻值变化范围为0~100Ω
答案
C

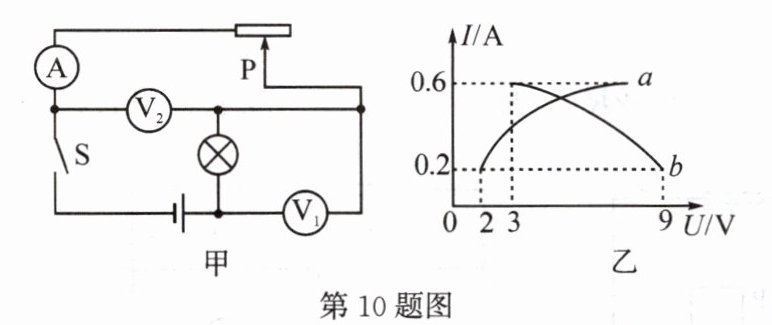

10. (鄂州中考)如图甲所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片从最右端移至灯正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是()
A. 曲线a是电流表示数与电压表$V_{2}$示数的关系图像
B. 电源电压为11V
C. 灯的额定电流为0.2A
D. 滑动变阻器的最大阻值是15Ω
A. 曲线a是电流表示数与电压表$V_{2}$示数的关系图像
B. 电源电压为11V
C. 灯的额定电流为0.2A
D. 滑动变阻器的最大阻值是15Ω
答案
B

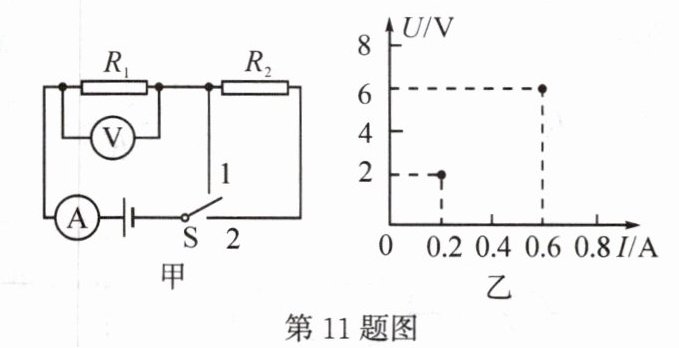

11. 在图甲所示的电路中,当开关S从2转到1时,根据电流表和电压表对应的示数,在U-I坐标图中描绘了相对应的坐标点,如图乙所示,电源电压是______V,电阻$R_{1}$的阻值是______Ω,电阻$R_{2}$的阻值是______Ω。
答案
6 10 20
