一、实验目的
1. 练习电压表、电流表的使用。
2. 探究并联电路中电流、电压的特点。
二、实验器材
电池组、、电流表、规格的灯泡、开关及导线。
三、实验原理图

四、实验步骤
1. 将电流表分别串联在灯泡$L_1$、$L_2$所在支路和干路中，测得通过支路和干路的电流，换不同规格的灯泡重复实验，来探究并联电路中电流的特点。
流的特点。
2. 探究并联电路中的电压关系。按照电路图组装电路，把电压表分别在$a$、$b$之间测$L_1$两端的电压，$c$、$d$之间测$L_2$两端的电压，$e$、$f$之间测并联电路两端的总电压，分析它们之间有什么关系。
3. 换上另外两个规格的小灯泡，再次测量$a$、$b$间，$c$、$d$间，$e$、$f$间的电压，分析它们之间是否还有同样的关系。

二、 电压表 不同
四、2. 并联
3. 不同

【分析】
本题是探究并联电路电流、电压特点的实验填空题，需结合实验目的、器材要求、电压表使用规则及实验设计的普遍性原则分析。实验要测电压，需补充电压表；为使结论具普遍性，灯泡规格应选不同的；测电压时电压表需并联在被测电路两端，探究电压规律时需换不同规格灯泡多次实验，避免偶然性。
【解析】
1. 实验器材部分：实验目的包含探究并联电路的电压特点，需要测量电压，因此缺少的器材是电压表；为避免实验结论的偶然性，使结论具有普遍性，应选用规格不同的灯泡，故此处填“电压表”“不同”。
2. 实验步骤2：电压表的使用规则是并联在被测用电器两端，因此测电压时需将电压表并联在被测点之间，故此处填“并联”。
3. 实验步骤3：为验证并联电路电压特点的普遍性，需要换上另外不同规格的小灯泡再次测量，故此处填“不同”。
【答案】
二、电压表 不同；四、2. 并联；四、3. 不同
【知识点】
并联电路电压特点、电压表使用、实验探究方法
【点评】
本题考查探究并联电路电流电压特点的基础实验，重点考查实验器材选择、电压表使用规则及实验设计的科学性，属于实验基础题，难度适中。
【难度系数】
0.7

五、实验结论
1. 并联电路中，干路电流等于各支路电流的，即$I=$。
2. 并联电路中，各支路两端的电压，即$U=$。

1. 总和 $I_1+I_2$
2. 相等 $U_1=U_2$

【分析】
本题考查并联电路的电流和电压规律，属于初中电学的基础知识点，需回忆实验得出的并联电路相关结论，明确干路电流与各支路电流的关系、各支路两端电压的关系，准确填写对应内容即可。
【解析】
根据并联电路的实验结论：1. 并联电路中，干路电流等于各支路电流的总和，表达式为$I=I_1+I_2$；2. 并联电路中，各支路两端的电压相等，表达式为$U=U_1=U_2$。
【答案】
1. 总和 $I_1+I_2$；2. 相等 $U_1=U_2$
【知识点】
并联电路电流规律、并联电路电压规律
【点评】
本题为初中物理电学基础题，考查对并联电路基本规律的识记，难度较低，需准确记忆实验结论。
【难度系数】
0.8

[典例1]（2026临沂兰山区期末）实验小组用图甲所示的电路来探究并联电路中电流的关系，其实验思路如下：接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止偶然因素的影响，他们采用以下两种方法之一来重复实验，完成第二次和第三次测量。
方法一：改变电源电压。
方法二：更换一条支路中的灯泡（规格不同）。

(1)接好电路后，闭合开关两灯都亮，但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯同时熄灭，因此他认定两灯是串联的，小明的结论是（选填“可靠”或“不可靠”）的，理由是。
(2)图乙是某同学连接的并联电路的局部图，测量完干路电流之后，某同学想测量通过L₁的电流，为接入电流表，a、b、c、d四个接点中，最方便的导线拆接点是点。

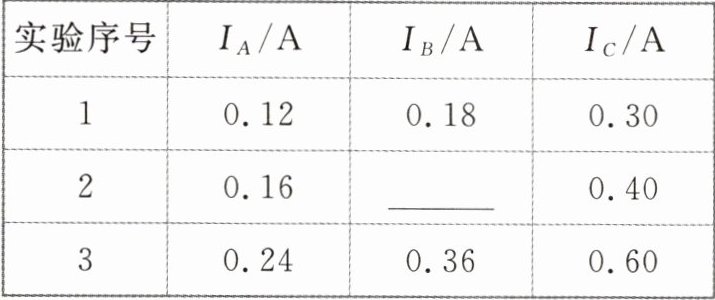

(3)如表是某同学记录数据的表格，第二次实验B处电流大小如图丙所示，请将其数值填到表格相应位置处。


(4)根据表格数据分析可知，后面两次实验是采用方法（选填“一”或“二”）进行实验的；本实验得出的结论是（用文字表达）。

(1) 不可靠 如果拆下的是并联电路干路上的导线，则两灯也会同时熄灭
(2) d
(3) 0.24
(4) 一 并联电路中干路电流等于各支路电流之和

【分析】
第(1)问：判断串并联不能仅依据“拆下导线两灯同时熄灭”，因为并联电路中拆下干路导线也会使两灯同时熄灭，所以小明结论不可靠；第(2)问：测量L₁电流需将电流表串联在L₁支路，观察局部图，拆d点接入电流表最方便；第(3)问：电流表读数需先确定量程和分度值，再读取数值；第(4)问：分析实验数据，改变电源电压时电流成比例变化，符合表格规律，进而得出并联电路电流规律。
【解析】
(1) 串联电路中拆下任意导线都会断路，两灯熄灭；但并联电路中，若拆下干路导线，整个电路断路，两灯也会同时熄灭，因此仅根据该现象无法确定两灯是串联，故小明结论不可靠。
(2) 测量通过L₁的电流时，电流表需与L₁串联。观察局部图，在d点拆接导线接入电流表，不会影响另一支路，是最方便的拆接点。
(3) 图丙中电流表选用0~0.6A量程，分度值为0.02A，指针指向0.24A位置，故B处电流为0.24A。
(4) 分析表格数据，若采用方法一（改变电源电压），各支路电流和干路电流成比例变化，符合表格数据规律；若采用方法二（更换支路灯泡），电流变化无此比例关系，因此采用方法一。实验结论为：并联电路中干路电流等于各支路电流之和。
【答案】
(1) 不可靠；如果拆下的是并联电路干路上的导线，则两灯也会同时熄灭
(2) d
(3) 0.24
(4) 一；并联电路中干路电流等于各支路电流之和
【知识点】
并联电路电流规律；串并联电路判断；电流表的使用
【点评】
本题为探究并联电路电流规律的基础实验题，综合考查串并联电路判断、电流表使用、实验数据分析与结论总结，需掌握实验方法和电学基本规律。
【难度系数】
0.6
