1 如图是一根竹竿BC竖立在地面上,请画出路灯A下它的影子(影子部分用括号标出或用铅笔描粗)。
答案
1 【答案】如图所示。
2 [2026成都金牛区期末]《墨经》中最早记录了小孔成像的实验。将点燃的蜡烛置于自制的小孔成像仪前，在屏上得到如图所示的蜡烛清晰的像，请在图中确定成像仪上小孔O的位置，并标出光线的传播方向。(保留作图痕迹)
答案
2 【答案】如图所示。
【解析】 根据光的直线传播原理,连接蜡烛与像的对应位置,两光线在成像仪上的交点 O 就是小孔的位置。
3［2025湖北中考］如图甲为校园摄影展中小芳的作品，太阳在湖中的倒影“镶嵌”在湖边的路灯中。为解释通过路灯的空隙看到太阳的像，请在图乙中画一条太阳光经水面反射到人眼的光路。（保留作图痕迹）
答案
3 【答案】如图所示。

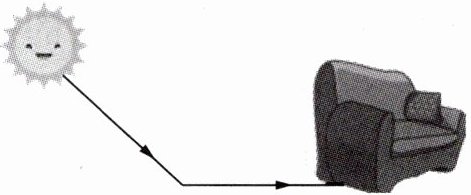

4 小明的乒乓球掉到了沙发底下，他想借助学过的光学器件改变光路将光照到沙发底下，找到乒乓球，请你在图中合适的位置画上光学器件，完成光路图。
答案
4 【答案】如图所示。
5 如图所示,根据平面镜成像特点,请作出物体AB在平面镜中所成的像。
答案
5 【答案】如图所示。
6 [2026盐城盐都区期中]画出图中S点发出的光线经平面镜反射后过P点的光路图。
答案
6 【答案】如图所示。
7 在图中画出垂直于玻璃砖的光线 OP 经过玻璃砖射出的光路图。
答案
7 【答案】如图所示。
