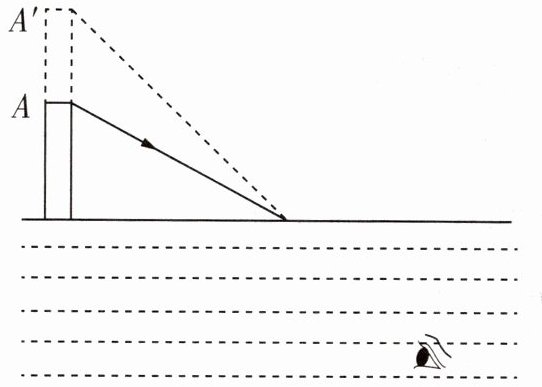

8 如图所示,潜水员在水下看到岸上的物体上端点A的像A',请画出A入射的光进入人眼的折射光线。

8 【答案】如图所示。

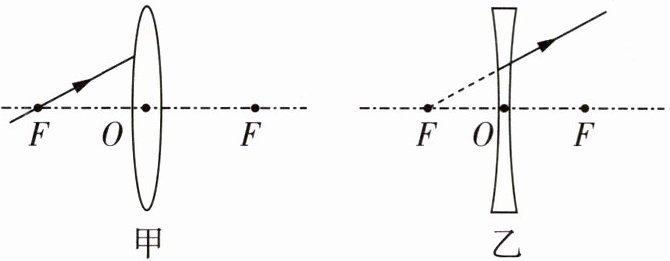

9 [2025眉山中考]根据透镜对光的作用，完成下列光路图。

9 【答案】如图所示。

10 如图所示是凸透镜成像的一种情况，其中AB是物体，A'B'是AB的像。请在图中适当位置画出凸透镜，并确定焦点的位置。

10 【答案】如图所示。

11 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：

(1)S在平面镜中所成的像$S'$。
(2)经MN反射后过A点的反射光线OA。
(3)OA照射到水池底的大致光路图。

11 【答案】如图所示。

12 新考法 如图所示，水池的侧壁上A点处安装了一盏小射灯，B点是它在水中的像的位置，A发出的一束光经水面折射后在池底C点形成光斑，请画出水面的位置及在C点形成光斑的大致光路图。

12 【答案】如图所示。

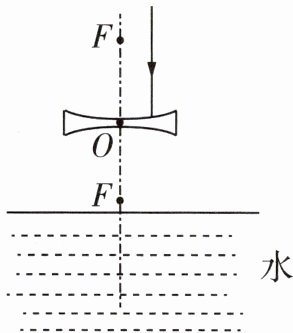

13 [2026 咸阳西咸新区期末] 如图,请画出光线经过凹透镜后射入水中的光路图。

13 【答案】如图所示。

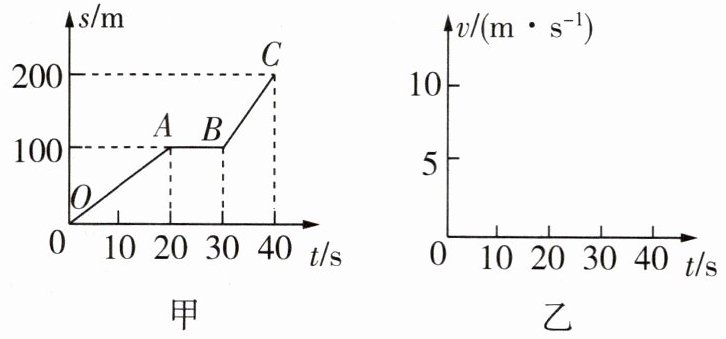

14 新考法 如图甲所示为汽车沿直线运动时的路程—时间图像，图中s轴表示汽车到出发点的距离。请根据此图分析汽车的运动情况，在图乙中画出描述汽车在这段时间内运动的速度—时间图像。

14 【答案】如图所示。

【解析】 由题图甲中 OA 段和 BC 段路程与时间的关系可知,汽车通过的路程与时间成正比例关系,表示汽车做匀速直线运动。汽车在 OA 段的时间 t = 20 s,路程 s = 100 m,汽车在 OA 段的速度 $v=\frac{s}{t}=\frac{100\ \mathrm{m}}{20\ \mathrm{s}}=5\ \mathrm{m/s}$;汽车在 AB 段路程不发生变化,说明汽车保持静止,速度为零;汽车在 BC 段的时间 $t'=10\ \mathrm{s}$,路程 $s'=200\ \mathrm{m}-100\ \mathrm{m}=100\ \mathrm{m}$,汽车在 BC 段的速度 $v'=\frac{s'}{t'}=\frac{100\ \mathrm{m}}{10\ \mathrm{s}}=10\ \mathrm{m/s}$。
