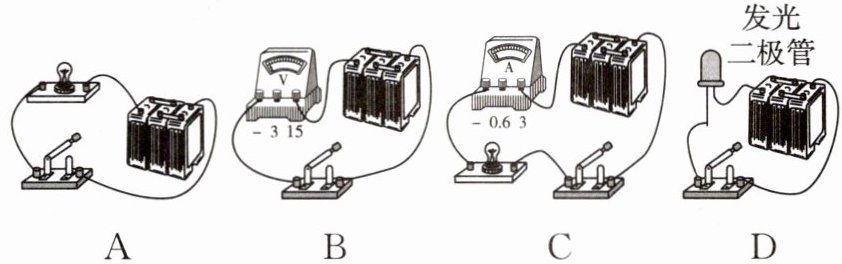

1.（新考法 方案设计）实验室中有一种蓄电池，它的正负极的字样已经看不出来了，几名同学想通过实验来判断蓄电池的正负极，其中不可行的是哪种方案（
A
）答案
A 【点拨】图A，闭合开关后灯泡发光，但不能确定电路中的电流方向，不能确定蓄电池的正负极，故A符合题意。图B，闭合开关后，若电压表的指针向右偏转，说明与电压表正接线柱相连的是蓄电池的正极，若电压表的指针向左偏转，则与电压表正接线柱相连的是蓄电池的负极，故B不符合题意。图C，闭合开关后，若电流表的指针向右偏转，说明与电流表正接线柱相连的是蓄电池的正极，若电流表的指针向左偏转，则与电流表正接线柱相连的是蓄电池的负极，故C不符合题意。图D，发光二极管具有单向导电性，闭合开关后，根据二极管是否发光就可以确定蓄电池的正负极，故D不符合题意。故选A。
解析
【分析】要判断蓄电池的正负极，需利用能体现电流方向的元件：灯泡无方向，无法体现电流方向；电压表、电流表的指针偏转方向与电流方向有关，可判断；发光二极管具有单向导电性，也可判断电流方向。逐个分析选项：A仅用灯泡，无法判断电流方向，不能确定正负极；B用电压表，可通过指针偏转判断；C用电流表，可通过指针偏转判断；D用二极管，可通过发光情况判断。因此不可行的是A。
【解析】
1. 分析方案A：电路中只有灯泡，灯泡无正负极之分，无论电流从哪个方向流入，灯泡都会发光，无法根据灯泡发光情况判断电流方向，不能确定蓄电池正负极，该方案不可行。
2. 分析方案B：电压表使用时，电流需从正接线柱流入、负接线柱流出。闭合开关后，若电压表指针向右偏转，说明与电压表正接线柱相连的是蓄电池正极；若指针向左偏转（反向偏转），说明与电压表正接线柱相连的是蓄电池负极，该方案可行。
3. 分析方案C：电流表使用时，电流需从正接线柱流入、负接线柱流出。闭合开关后，若电流表指针向右偏转，说明与电流表正接线柱相连的是蓄电池正极；若指针向左偏转，说明与电流表正接线柱相连的是蓄电池负极，该方案可行。
4. 分析方案D：发光二极管具有单向导电性，只有电流从其正极流入、负极流出时才会发光。闭合开关后，根据二极管是否发光可判断电流方向，进而确定蓄电池正负极，该方案可行。
综上，不可行的方案是A。
【答案】A
【知识点】电源正负极判断、电压表使用、二极管单向导电性
【点评】本题考查判断电源正负极的方法，需结合不同电学元件的特性分析，核心是利用能体现电流方向的元件完成判断，属于基础应用类题目。
【难度系数】0.5
【解析】
1. 分析方案A：电路中只有灯泡，灯泡无正负极之分，无论电流从哪个方向流入，灯泡都会发光，无法根据灯泡发光情况判断电流方向，不能确定蓄电池正负极，该方案不可行。
2. 分析方案B：电压表使用时，电流需从正接线柱流入、负接线柱流出。闭合开关后，若电压表指针向右偏转，说明与电压表正接线柱相连的是蓄电池正极；若指针向左偏转（反向偏转），说明与电压表正接线柱相连的是蓄电池负极，该方案可行。
3. 分析方案C：电流表使用时，电流需从正接线柱流入、负接线柱流出。闭合开关后，若电流表指针向右偏转，说明与电流表正接线柱相连的是蓄电池正极；若指针向左偏转，说明与电流表正接线柱相连的是蓄电池负极，该方案可行。
4. 分析方案D：发光二极管具有单向导电性，只有电流从其正极流入、负极流出时才会发光。闭合开关后，根据二极管是否发光可判断电流方向，进而确定蓄电池正负极，该方案可行。
综上，不可行的方案是A。
【答案】A
【知识点】电源正负极判断、电压表使用、二极管单向导电性
【点评】本题考查判断电源正负极的方法，需结合不同电学元件的特性分析，核心是利用能体现电流方向的元件完成判断，属于基础应用类题目。
【难度系数】0.5
2.[2026·唐山路南区期中]在如图所示的电路中,闭合开关S,下列说法中正确的是 (
A.电压表$\mathrm{V}_1$测电源电压,电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端的电压
B.若$\mathrm{L}_2$短路,则电压表$\mathrm{V}_1$的示数将变为0
C.若$\mathrm{L}_1$短路,则电压表$\mathrm{V}_2$的示数与电压表$\mathrm{V}_1$的示数相同
D.断开开关S,则$\mathrm{L}_1$与$\mathrm{L}_2$并联,电压表$\mathrm{V}_1$和电压表$\mathrm{V}_2$都测的是电源电压
C
)A.电压表$\mathrm{V}_1$测电源电压,电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端的电压
B.若$\mathrm{L}_2$短路,则电压表$\mathrm{V}_1$的示数将变为0
C.若$\mathrm{L}_1$短路,则电压表$\mathrm{V}_2$的示数与电压表$\mathrm{V}_1$的示数相同
D.断开开关S,则$\mathrm{L}_1$与$\mathrm{L}_2$并联,电压表$\mathrm{V}_1$和电压表$\mathrm{V}_2$都测的是电源电压
答案
2.C
解析
【分析】
先判断闭合开关S时的电路连接方式，再确定各电压表的测量对象，最后结合电路故障、开关状态逐一分析选项，得出正确结论。
【解析】
闭合开关S时，电流路径为：电源正极→L₁→L₂→开关S→电源负极，因此L₁与L₂串联。
选项A：电压表V₁并联在电源两端，测电源电压；电压表V₂并联在L₂两端，测L₂两端电压，并非L₁两端电压，A错误。
选项B：若L₂短路，L₂相当于导线，V₁仍并联在电源两端，示数等于电源电压，不会变为0，B错误。
选项C：若L₁短路，L₁相当于导线，此时电路中只有L₂接入，V₁测电源电压，V₂并联在L₂两端（即电源两端），故两电压表示数相同，C正确。
选项D：断开开关S，电路为断路，L₁、L₂均不工作，并非并联，D错误。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题考查串联电路的电压规律及电压表的使用，需先明确电路连接和电压表测量对象，再结合故障分析选项，属于中等难度的电路分析题。
【难度系数】
0.5
先判断闭合开关S时的电路连接方式，再确定各电压表的测量对象，最后结合电路故障、开关状态逐一分析选项，得出正确结论。
【解析】
闭合开关S时，电流路径为：电源正极→L₁→L₂→开关S→电源负极，因此L₁与L₂串联。
选项A：电压表V₁并联在电源两端，测电源电压；电压表V₂并联在L₂两端，测L₂两端电压，并非L₁两端电压，A错误。
选项B：若L₂短路，L₂相当于导线，V₁仍并联在电源两端，示数等于电源电压，不会变为0，B错误。
选项C：若L₁短路，L₁相当于导线，此时电路中只有L₂接入，V₁测电源电压，V₂并联在L₂两端（即电源两端），故两电压表示数相同，C正确。
选项D：断开开关S，电路为断路，L₁、L₂均不工作，并非并联，D错误。
【答案】
C
【知识点】
串联电路电压规律、电压表的使用、电路故障分析
【点评】
本题考查串联电路的电压规律及电压表的使用，需先明确电路连接和电压表测量对象，再结合故障分析选项，属于中等难度的电路分析题。
【难度系数】
0.5
3.如图所示，闭合开关后，$\mathrm{L}_1$、$\mathrm{L}_2$串联，下列关于电表1、2、3的种类的判断正确的是（
A.1、2、3均为电压表
B.1、2、3均为电流表
C.1、2是电压表，3是电流表
D.1、2是电流表，3是电压表
C
）A.1、2、3均为电压表
B.1、2、3均为电流表
C.1、2是电压表，3是电流表
D.1、2是电流表，3是电压表
答案
3.C
解析
【分析】
要判断电表种类，需明确：电流表相当于导线，需串联在电路中；电压表相当于断路，需并联在电路中。题目要求$\mathrm{L}_1$、$\mathrm{L}_2$串联，即电流只有一条路径，依次经过$\mathrm{L}_1$和$\mathrm{L}_2$，无分支。据此分析各电表的作用，结合电路通路要求推导正确选项。
【解析】
根据电流表、电压表的使用规则，结合$\mathrm{L}_1$、$\mathrm{L}_2$串联的条件：
1. 若电表3为电流表（相当于导线），电表1为电压表（相当于断路，不短路$\mathrm{L}_1$），电表2为电压表（相当于断路，不造成电路分支），此时电流路径为：电源正极→电表3→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$依次连接，形成串联电路，符合要求。
2. 排除其他选项：A选项均为电压表，电路断路，灯不工作；B选项均为电流表，会造成电源短路；D选项1、2为电流表，3为电压表，电路断路，灯不工作。因此只有C选项正确。
【答案】
C
【知识点】
串联电路、电流表与电压表的使用
【点评】
本题考查串联电路特点及电表使用规则，需结合电路通路情况分析电表类型，关键是明确电流表串联、电压表并联的作用，避免短路或断路故障。
【难度系数】
0.5
要判断电表种类，需明确：电流表相当于导线，需串联在电路中；电压表相当于断路，需并联在电路中。题目要求$\mathrm{L}_1$、$\mathrm{L}_2$串联，即电流只有一条路径，依次经过$\mathrm{L}_1$和$\mathrm{L}_2$，无分支。据此分析各电表的作用，结合电路通路要求推导正确选项。
【解析】
根据电流表、电压表的使用规则，结合$\mathrm{L}_1$、$\mathrm{L}_2$串联的条件：
1. 若电表3为电流表（相当于导线），电表1为电压表（相当于断路，不短路$\mathrm{L}_1$），电表2为电压表（相当于断路，不造成电路分支），此时电流路径为：电源正极→电表3→$\mathrm{L}_2$→$\mathrm{L}_1$→开关$\mathrm{S}$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$依次连接，形成串联电路，符合要求。
2. 排除其他选项：A选项均为电压表，电路断路，灯不工作；B选项均为电流表，会造成电源短路；D选项1、2为电流表，3为电压表，电路断路，灯不工作。因此只有C选项正确。
【答案】
C
【知识点】
串联电路、电流表与电压表的使用
【点评】
本题考查串联电路特点及电表使用规则，需结合电路通路情况分析电表类型，关键是明确电流表串联、电压表并联的作用，避免短路或断路故障。
【难度系数】
0.5
4. （新趋势 真实情境）某款热销的仿真猫咪玩具，猫咪的头部和尾部可以自由旋转，这种功能是由两个电动机带动的。如图所示的是该仿真猫咪的简化电路图。目前该玩具某一处出现了故障：通电后玩具猫咪只有尾部能旋转，而头部不能旋转。某同学利用一只电压表来判断故障的位置，将电压表一端接在d点不动，另一端依次接在a点、b点和c点，在a点、b点时，电压表都有示数，然后改接到c点，发现电压表仍然有示数，且$U_{ad}=U_{bd}=U_{cd}$，出现该现象的原因可能是 （
A.头部开关断路
B.头部定时器断路
C.头部电动机断路
D.e点处断路
C
）A.头部开关断路
B.头部定时器断路
C.头部电动机断路
D.e点处断路
答案
C 【点拨】因为电压表分别接在 dc、db 以及 da 处时，电压表都有示数，所以 ac 之间未断路；又因为电压表在 dc 时有示数，所以可能是头部电动机断路。故选 C。
解析
【分析】
首先，尾部能旋转说明尾部电动机所在电路正常，电源无故障；头部不能旋转说明头部电路存在断路。利用电压表检测时，电压表一端固定在电源负极侧的d点，另一端接a、b、c均有示数，说明各检测点到电源正极通路；且三次电压表示数相等，均等于电源电压，由此可判断断路位置在c到d之间，即头部电动机处。
【解析】
1. 尾部能旋转，说明电源、尾部开关、尾部电动机M1组成的电路是通路，电源正常。
2. 头部不能旋转，说明头部电路（头部开关、头部定时器、头部电动机M2）存在断路故障。
3. 电压表接d点（电源负极），接a点时有示数：说明a点到电源正极（e点）连通，头部开关正常，排除A选项（若头部开关断路，a到e不通，电压表接a、d时无示数）。
4. 电压表接b点时有示数：说明b点到a点（头部定时器）连通，头部定时器正常，排除B选项（若头部定时器断路，b到c不通，电压表接b、d时无法连通电源正极，无示数）。
5. 电压表接c点时仍有示数，且U_ad=U_bd=U_cd：U_ad为电源电压，说明电压表接c、d时相当于串联在电路中测量电源电压，因此断路位置在c到d之间，即头部电动机M2断路，符合C选项。
6. 若e点断路（D选项），整个电路无电源电压，电压表接a、b、c时均无示数，排除D选项。
综上，故障为头部电动机断路，选C。
【答案】
C
【知识点】
电路故障分析、电压表的使用
【点评】
本题结合仿真猫咪玩具的真实情境，考查利用电压表检测电路断路故障的方法，需掌握“电压表有示数说明两点到电源两极通路，断路在两点之间”的核心原理，是电路故障分析的典型应用。
【难度系数】
0.5
首先，尾部能旋转说明尾部电动机所在电路正常，电源无故障；头部不能旋转说明头部电路存在断路。利用电压表检测时，电压表一端固定在电源负极侧的d点，另一端接a、b、c均有示数，说明各检测点到电源正极通路；且三次电压表示数相等，均等于电源电压，由此可判断断路位置在c到d之间，即头部电动机处。
【解析】
1. 尾部能旋转，说明电源、尾部开关、尾部电动机M1组成的电路是通路，电源正常。
2. 头部不能旋转，说明头部电路（头部开关、头部定时器、头部电动机M2）存在断路故障。
3. 电压表接d点（电源负极），接a点时有示数：说明a点到电源正极（e点）连通，头部开关正常，排除A选项（若头部开关断路，a到e不通，电压表接a、d时无示数）。
4. 电压表接b点时有示数：说明b点到a点（头部定时器）连通，头部定时器正常，排除B选项（若头部定时器断路，b到c不通，电压表接b、d时无法连通电源正极，无示数）。
5. 电压表接c点时仍有示数，且U_ad=U_bd=U_cd：U_ad为电源电压，说明电压表接c、d时相当于串联在电路中测量电源电压，因此断路位置在c到d之间，即头部电动机M2断路，符合C选项。
6. 若e点断路（D选项），整个电路无电源电压，电压表接a、b、c时均无示数，排除D选项。
综上，故障为头部电动机断路，选C。
【答案】
C
【知识点】
电路故障分析、电压表的使用
【点评】
本题结合仿真猫咪玩具的真实情境，考查利用电压表检测电路断路故障的方法，需掌握“电压表有示数说明两点到电源两极通路，断路在两点之间”的核心原理，是电路故障分析的典型应用。
【难度系数】
0.5

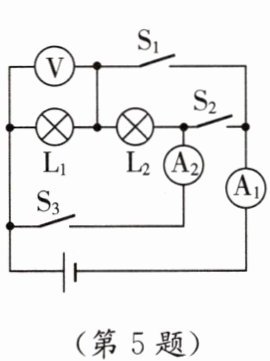

5. [2026·重庆期中]在如图所示的电路中，电源电压保持不变。灯$\mathrm{L}_1$、$\mathrm{L}_2$是两个不同规格的小灯泡。只闭合开关$\mathrm{S}_1$时，电压表的示数为$3\ \mathrm{V}$；只闭合开关$\mathrm{S}_2$时，电压表的示数为$1.2\ \mathrm{V}$；只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，两电流表的示数分别为$0.46\ \mathrm{A}$、$0.18\ \mathrm{A}$。下列说法正确的是（
A.电源电压为$4.2\ \mathrm{V}$
B.只闭合开关$\mathrm{S}_2$时，灯$\mathrm{L}_2$两端的电压为$1.2\ \mathrm{V}$
C.只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，通过灯$\mathrm{L}_1$的电流为$0.28\ \mathrm{A}$
D.开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压均为$3\ \mathrm{V}$
C
）A.电源电压为$4.2\ \mathrm{V}$
B.只闭合开关$\mathrm{S}_2$时，灯$\mathrm{L}_2$两端的电压为$1.2\ \mathrm{V}$
C.只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，通过灯$\mathrm{L}_1$的电流为$0.28\ \mathrm{A}$
D.开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压均为$3\ \mathrm{V}$
答案
C 【点拨】只闭合开关$\mathrm{S}_1$时，只有$\mathrm{L}_1$接入电路，电压表测$\mathrm{L}_1$两端的电压，已知电压表的示数为 3 V，即电源电压$U=U_1=3\ \mathrm{V}$，故 A 错误；只闭合开关$\mathrm{S}_2$时，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测量$\mathrm{L}_1$两端的电压，即灯$\mathrm{L}_1$两端的电压为 1.2 V，而电源电压为 3 V，根据串联电路的电压规律可得，灯$\mathrm{L}_2$两端的电压$U_2=3\ \mathrm{V}-1.2\ \mathrm{V}=1.8\ \mathrm{V}$，故 B 错误；只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路电流，则干路电流$I=0.46\ \mathrm{A}$，$\mathrm{A}_2$测量通过$\mathrm{L}_2$的电流，即$I_2=0.18\ \mathrm{A}$，由并联电路中干路电流等于各支路电流之和可得，通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.46\ \mathrm{A}-0.18\ \mathrm{A}=0.28\ \mathrm{A}$，故 C 正确；开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，会造成电源短路，是不允许的，故 D 错误。故选 C。
解析
【分析】
要解决这道题，需先分析不同开关组合下的电路连接方式，明确电压表、电流表的测量对象，再结合串并联电路的电流、电压规律逐一判断选项：
1. 只闭合$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路，电压表测$\mathrm{L}_1$两端电压，等于电源电压；
2. 只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压；
3. 只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$的支路电流；
4. 开关都闭合时，电源会短路，属于错误电路状态。
【解析】
1. 判断电源电压（分析A选项）：只闭合$\mathrm{S}_1$时，电路只有$\mathrm{L}_1$接入，电压表测$\mathrm{L}_1$两端电压，即电源电压$U=3\ \mathrm{V}$，故A选项“电源电压为$4.2\ \mathrm{V}$”错误。
2. 判断只闭合$\mathrm{S}_2$时$\mathrm{L}_2$的电压（分析B选项）：只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压$U_1=1.2\ \mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=3\ \mathrm{V}-1.2\ \mathrm{V}=1.8\ \mathrm{V}$，故B选项错误。
3. 判断只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时$\mathrm{L}_1$的电流（分析C选项）：只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I=0.46\ \mathrm{A}$，$\mathrm{A}_2$测$\mathrm{L}_2$的电流$I_2=0.18\ \mathrm{A}$；根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.46\ \mathrm{A}-0.18\ \mathrm{A}=0.28\ \mathrm{A}$，故C选项正确。
4. 判断开关都闭合的情况（分析D选项）：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，电源两极直接被导线连通，造成电源短路，会损坏电源，不存在灯两端电压的情况，故D选项错误。
【答案】
C
【知识点】
串并联电路电流规律、串并联电路电压规律、电路分析
【点评】
本题考查电路的综合分析，核心是识别不同开关状态下的串并联电路，结合串并联的电流、电压规律进行计算，需学生掌握电路的基本分析方法，属于中等难度的电路基础题。
【难度系数】
0.6
要解决这道题，需先分析不同开关组合下的电路连接方式，明确电压表、电流表的测量对象，再结合串并联电路的电流、电压规律逐一判断选项：
1. 只闭合$\mathrm{S}_1$时，电路为$\mathrm{L}_1$的简单电路，电压表测$\mathrm{L}_1$两端电压，等于电源电压；
2. 只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压；
3. 只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$的支路电流；
4. 开关都闭合时，电源会短路，属于错误电路状态。
【解析】
1. 判断电源电压（分析A选项）：只闭合$\mathrm{S}_1$时，电路只有$\mathrm{L}_1$接入，电压表测$\mathrm{L}_1$两端电压，即电源电压$U=3\ \mathrm{V}$，故A选项“电源电压为$4.2\ \mathrm{V}$”错误。
2. 判断只闭合$\mathrm{S}_2$时$\mathrm{L}_2$的电压（分析B选项）：只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_1$两端电压$U_1=1.2\ \mathrm{V}$，根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=3\ \mathrm{V}-1.2\ \mathrm{V}=1.8\ \mathrm{V}$，故B选项错误。
3. 判断只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时$\mathrm{L}_1$的电流（分析C选项）：只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I=0.46\ \mathrm{A}$，$\mathrm{A}_2$测$\mathrm{L}_2$的电流$I_2=0.18\ \mathrm{A}$；根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.46\ \mathrm{A}-0.18\ \mathrm{A}=0.28\ \mathrm{A}$，故C选项正确。
4. 判断开关都闭合的情况（分析D选项）：$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，电源两极直接被导线连通，造成电源短路，会损坏电源，不存在灯两端电压的情况，故D选项错误。
【答案】
C
【知识点】
串并联电路电流规律、串并联电路电压规律、电路分析
【点评】
本题考查电路的综合分析，核心是识别不同开关状态下的串并联电路，结合串并联的电流、电压规律进行计算，需学生掌握电路的基本分析方法，属于中等难度的电路基础题。
【难度系数】
0.6

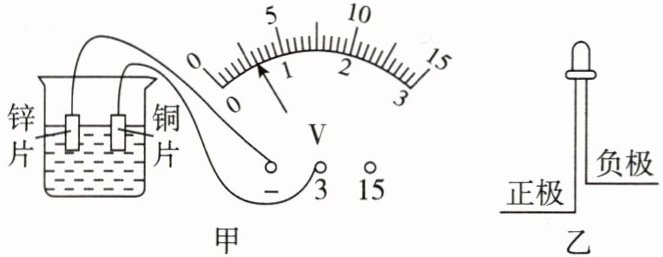

6.[2026·济南期中] 如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的示数，这个盐水电池的电压为
0.6
V。若想利用这个电池使图乙中的发光二极管发光，则要将电池的铜片
（填“铜片”或“锌片”）与发光二极管的正极相连。答案
0.6；铜片
解析
【分析】
要解答本题，需分两步：一是读取盐水电池的电压，需先确定电压表的量程和分度值，再根据指针位置读数；二是判断电池正负极，结合电压表接线规则确定后，根据发光二极管的单向导电性，明确其与电池的连接要求。
【解析】
1. 读取盐水电池的电压：图甲中电压表选用0~3V量程，该量程的分度值为0.1V，指针指向0.6V刻度处，因此盐水电池的电压为0.6V。
2. 判断电池正负极：电压表的正接线柱（“3”接线柱）连接铜片，负接线柱（“-”接线柱）连接锌片；根据电压表使用规则，电流从正接线柱流入、负接线柱流出，可知铜片是盐水电池的正极，锌片是负极。
3. 连接发光二极管：发光二极管具有单向导电性，需将其正极接电源正极、负极接电源负极，因此要将电池的铜片与发光二极管的正极相连。
【答案】
0.6；铜片
【知识点】
电压表读数；电源正负极；发光二极管的单向导电性
【点评】
本题结合盐水电池考查基础电学知识，需掌握电压表读数方法、电源正负极判断及发光二极管的连接规则，属于常规基础题。
【难度系数】
0.7
要解答本题，需分两步：一是读取盐水电池的电压，需先确定电压表的量程和分度值，再根据指针位置读数；二是判断电池正负极，结合电压表接线规则确定后，根据发光二极管的单向导电性，明确其与电池的连接要求。
【解析】
1. 读取盐水电池的电压：图甲中电压表选用0~3V量程，该量程的分度值为0.1V，指针指向0.6V刻度处，因此盐水电池的电压为0.6V。
2. 判断电池正负极：电压表的正接线柱（“3”接线柱）连接铜片，负接线柱（“-”接线柱）连接锌片；根据电压表使用规则，电流从正接线柱流入、负接线柱流出，可知铜片是盐水电池的正极，锌片是负极。
3. 连接发光二极管：发光二极管具有单向导电性，需将其正极接电源正极、负极接电源负极，因此要将电池的铜片与发光二极管的正极相连。
【答案】
0.6；铜片
【知识点】
电压表读数；电源正负极；发光二极管的单向导电性
【点评】
本题结合盐水电池考查基础电学知识，需掌握电压表读数方法、电源正负极判断及发光二极管的连接规则，属于常规基础题。
【难度系数】
0.7
