1[2026江苏扬州期中,中]类比是研究物理问题的常用方法。如图所示,两容器中的水在抽水机的作用下被不断地从低处抽运到高处,从而在管道中形成了水流。可以将电路中形成电流的情境与上述情境做类比。下列类比合理的是 (
A.电路中的自由电荷可以类比管道
B.电路中的用电器可以类比阀门
C.电路中的开关可以类比管道上的抽水机
D.电源两端的电压可以类比两容器水面间的水压
D
)A.电路中的自由电荷可以类比管道
B.电路中的用电器可以类比阀门
C.电路中的开关可以类比管道上的抽水机
D.电源两端的电压可以类比两容器水面间的水压
答案
1.D 【解析】电路中的自由电荷可以类比管道中的水,故A错误;电路中的用电器可以类比水轮机,故B错误;电路中的开关可以类比管道上的阀门,故C错误;电源两端的电压可以类比两容器水面间的水压,故D正确。故选D。

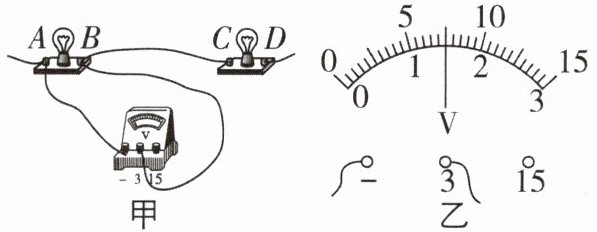

2[2025四川成都期末,中]如图甲所示,将两个规格相同的小灯泡串联接入电路,用电压表测量其中一个小灯泡两端的电压,示数如图乙所示。下列说法正确的是 (
A.A端导线应与电源的正极相连
B.D端导线应与电源的负极相连
C.AB两接线柱间电压应为1.5 V
D.若AB间的小灯泡被取下来,电压表示数为零
C
)A.A端导线应与电源的正极相连
B.D端导线应与电源的负极相连
C.AB两接线柱间电压应为1.5 V
D.若AB间的小灯泡被取下来,电压表示数为零
答案
2.C 【解析】根据电压表连接时电流“正进负出”可知,A端导线应与电源的负极相连,故A错误。根据电压表连接时电流“正进负出”可知,电流从D接线柱流入,所以D端导线应与电源的正极相连,故B错误。图中电压表选择0~3 V的量程,分度值为0.1 V,示数为1.5 V;电压表接在AB两接线柱之间,故AB两接线柱间的电压为1.5 V,故C正确。图甲中两灯泡串联,若AB间的小灯泡被取下来,则电压表串联在电路中测电源电压,示数不可能为零,故D错误。故选C。
3[2025 四川凉山州期末,中]如图所示的电路中,甲、乙、丙为电流表或电压表。闭合开关S后,要使小灯泡$L_1$、$L_2$均能发光并且组成串联电路,则
A.甲为电流表,乙、丙为电压表
B.乙为电流表,甲、丙为电压表
C.甲为电压表,乙、丙为电流表
D.乙为电压表,甲、丙为电流表
A.甲为电流表,乙、丙为电压表
B.乙为电流表,甲、丙为电压表
C.甲为电压表,乙、丙为电流表
D.乙为电压表,甲、丙为电流表
答案
3.B 【解析】小灯泡L₁、L₂均能发光,且灯泡L₁、L₂串联,即电路中的电流路径只有一条,灯泡L₁、L₂应依次连接,所以甲、丙电表应为电压表,乙电表应为电流表。故选B。
4[2025江苏徐州期末,中]如图所示,闭合开关后,两盏灯均不亮,电压表示数为零。产生这一现象的原因是(电路故障只有一处,且只发生在$L_1$和$L_2$中) (
A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路
B
)A.$L_1$短路
B.$L_1$断路
C.$L_2$短路
D.$L_2$断路
答案
4.B 【解析】由电路图可知,两盏灯串联,电压表测量L₂两端的电压;闭合开关后,两灯都不亮,则故障是电路出现了断路;电压表示数为零,说明电压表不能与电源两极连通,则故障为L₁断路。故选B。
5[2025山东烟台期末,中]如图所示,电源电压为1.5 V,开关S闭合后,下列判断正确的是 (
A.若只有$L_1$的灯丝断了,电压表的示数为0 V
B.若只有$L_2$的灯丝断了,电压表的示数为1.5 V
C.若只有$L_1$短路,电压表的示数为1.5 V
D.若只有$L_2$短路,电压表的示数为1.5 V
D
)A.若只有$L_1$的灯丝断了,电压表的示数为0 V
B.若只有$L_2$的灯丝断了,电压表的示数为1.5 V
C.若只有$L_1$短路,电压表的示数为1.5 V
D.若只有$L_2$短路,电压表的示数为1.5 V
答案
5.D 【解析】根据电路图可知,L₁和L₂是串联的,电压表测量L₁两端的电压。
A 只有L₁的灯丝断了 电压表串联在电路中,测量的是电源电压,电压表的示数为1.5 V
B 只有L₂的灯丝断了 整个电路断路,电压表的示数为0 V
C 只有L₁短路 电压表测量的是一段导线两端的电压,则电压表的示数为0 V
D 只有L₂短路 电压表测量的是电源电压,电压表示数为1.5 V
A 只有L₁的灯丝断了 电压表串联在电路中,测量的是电源电压,电压表的示数为1.5 V
B 只有L₂的灯丝断了 整个电路断路,电压表的示数为0 V
C 只有L₁短路 电压表测量的是一段导线两端的电压,则电压表的示数为0 V
D 只有L₂短路 电压表测量的是电源电压,电压表示数为1.5 V
6[2026湖北黄冈模拟，中]有一种压电晶体，当晶体两端同时受到向内的压力时，这两端中的一端就会聚集大量的正电荷，另一端会聚集大量的负电荷；当晶体两端同时受到向外的拉力时，这两端聚集的电荷种类和受到向内的压力
时刚好相反。如图，在压电晶体ab两端连接一根金属导线，当晶体ab两端同时受到向内的压力时，测得导线中的电流从a端流向b端，下列分析错误的是
（
A.压电晶体ab两端同时受到向内的压力时，压电晶体产生了电荷
B.压电晶体ab两端同时受到向内的压力时，ab两端有电压
C.压电晶体ab两端同时受到向外的拉力时，金属导线中的自由电子从a端向b端定向移动
D.压电晶体工作时将机械能转化为电能
时刚好相反。如图，在压电晶体ab两端连接一根金属导线，当晶体ab两端同时受到向内的压力时，测得导线中的电流从a端流向b端，下列分析错误的是
（
A
）A.压电晶体ab两端同时受到向内的压力时，压电晶体产生了电荷
B.压电晶体ab两端同时受到向内的压力时，ab两端有电压
C.压电晶体ab两端同时受到向外的拉力时，金属导线中的自由电子从a端向b端定向移动
D.压电晶体工作时将机械能转化为电能
答案
6.A 【解析】由题可知,压电晶体ab两端受到向内的压力时,压电晶体内的电荷发生了转移,会使晶体一端聚集大量的正电荷,另一端聚集大量的负电荷,不是产生了电荷,故A错误;结合电流产生的条件可知ab两端有电压,故B正确;当压电晶体ab两端同时受到向内的压力时,测得导线中的电流从a端流向b端,则压电晶体ab两端同时受到向外的拉力时,导线中的电流会从b端流向a端,电子定向移动方向与电流方向相反,则金属导线中的自由电子从a端向b端定向移动,故C正确;压电晶体工作时因受到挤压而发生电荷转移,将机械能转化为电能,故D正确。故选A。
