7[2025江苏南通期末,中]小王同学在学习使用电压表时进行了如下实验。

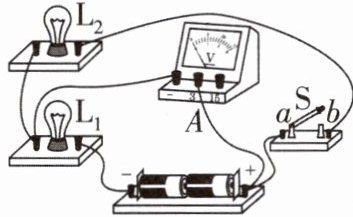

(1)如图是小王刚连接好的电路,闭合开关,电压表此时测量的是灯两端的电压。
(2)同组的同学认为这个电路开关闭合前电压表已有示数,这样的设计是不规范的,应该将导线A的下端接到(填“a”或“b”)端。
(3)闭合开关后,只有一盏灯亮,若电压表的示数大于2 V,则亮的是灯。
刷素养 走向重高

7.(1)L₂ (2)b (3)L₂ 【解析】(1)闭合开关,电压表与灯泡L₂并联,所以电压表测灯泡L₂两端的电压。(2)开关应控制电压表,所以应该将导线A的下端改接到b端。(3)由电路图知,两灯泡串联,因为闭合开关后只有一盏灯亮,所以电路发生的是短路故障;又因为电压表有示数,所以是L₁短路了,故发光的是灯L₂。

8 核心素养 物理思维 [2026上海模拟,中]在如图电路中,电源电压为$U_0$保持不变。闭合开关S,灯L不发光。若电路中只有一处故障,且只发生在灯L或电阻R上。

(1)现将一只电压表并联在电阻R两端,只依据电压表的示数无法确定具体的故障,则此时电压表的示数。
A.等于0 B.等于$U_0$ C.大于$U_0$
(2)在(1)的基础上,在电路中再串联一只电流表,根据电流表指针偏转情况可确定具体故障。请写出闭合开关S后,电流表指针偏转情况及对应的故障:。

8.(1)B (2)电流表指针不偏转,电阻R断路;电流表指针偏转,灯L短路 【解析】根据电路图可知,R与L串联接入电路中;灯泡不发光,这说明故障可能是灯泡短路或断路、R断路。(1)电压表并联在电阻R两端,如果灯泡短路,电压表示数等于电源电压,如果电阻R断路,电压表示数也等于电源电压,故电压表的示数等于U₀的情况无法确定具体故障;如果电压表示数为0,说明灯泡断路,故可以确定具体故障,而电压表示数不可能出现大于U₀的情况,故A、C不符合题意,B符合题意。故选B。(2)在电路中再串联一只电流表,若电流表指针不偏转,则是电阻R断路;若电流表指针偏转,则是灯L短路。

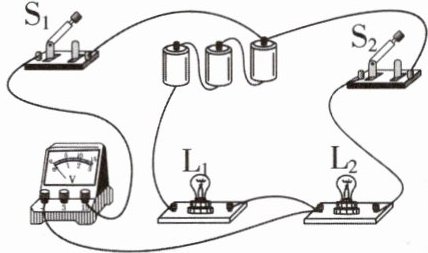

1 实物图中判断电压表的测量对象 [2026 四川眉山期中,中]如图电路,当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都接通后,电压表所测量的是 ()


A.$\mathrm{L}_{1}$两端的电压
B.$\mathrm{L}_{2}$两端的电压
C.电源电压
D.无法确定

1.B 【解析】从电源的正极开始,沿电流的方向分析,可以看出电压表的正负接线柱连接在L₂两端,即电压表是并联在L₂两端的,测的是L₂两端的电压。故选B。

2 电路图中判断电压表的测量对象 [2026河北沧州期末,中](多选)如图所示,开关闭合后,下列说法中正确的是 ()


A.电压表$\mathrm{V}_1$测的是$\mathrm{L}_1$两端电压
B.电压表$\mathrm{V}_1$测的是$\mathrm{L}_2$两端电压
C.电压表$\mathrm{V}$测的是$\mathrm{L}_2$两端电压
D.电压表$\mathrm{V}$测的是电源电压

2.BD 【解析】由图可知,开关闭合后,电流从电源正极出发,经过L₁、L₂和开关回到电源负极,电流的路径只有一条,所以灯泡L₁和L₂串联;电压表V接在电源的两端,电压表V₁接在灯L₂的两端,所以电压表V测的是电源电压,V₁测的是L₂两端电压。故选BD。
