8. (安徽中考)如图所示的电路中,电阻$R_{0}= 12Ω$。闭合开关$S_{1}$,将单刀双掷开关$S_{2}$掷于a端,电压表示数为2.5V;将$S_{2}$切换到b端,电压表示数为1.5V,则电阻$R_{x}$的阻值为____Ω。
答案
8
9. (江夏模拟)如图所示电路中,已知电源电压恒定不变,电阻$R_{0}= 10Ω,R_{2}= 2R_{1}$,当单刀双掷开关S接a时,电流表的示数为0.3A;当单刀双掷开关S接b时,电流表的示数变化了0.1A。由以上数据分析可知$R_{1}$的阻值为()
A. 5Ω
B. 10Ω
C. 15Ω
D. 20Ω
A. 5Ω
B. 10Ω
C. 15Ω
D. 20Ω
答案
B
10. (武汉中考)在如图所示的电路中,电源电压恒为6V,$R_{1}= 10Ω,R_{3}= 30Ω$。开关$S_{1}$闭合,开关$S_{2}$接a,滑动变阻器$R_{2}$的滑片P位于图示位置时,电压表的示数为1.2V;开关$S_{1}$闭合,开关$S_{2}$接b,滑片P移动到另一位置时,电压表的示数为2.0V。前后两次滑动变阻器接入电路的电阻变化了()
A. 5Ω
B. 10Ω
C. 20Ω
D. 40Ω
A. 5Ω
B. 10Ω
C. 20Ω
D. 40Ω
答案
A
11. (武汉中考)如图所示,电源电压15V保持不变,滑动变阻器的滑片P在最右端。闭合开关$S_{1}$,断开开关$S_{2}$,滑片P移至中点附近时,电流表的示数是0.5A;保持滑片P不动,闭合开关$S_{2}$,断开开关$S_{1}$时,电流表的示数是0.2A,则电阻$R_{3}$的阻值是()
A. 20Ω
B. 30Ω
C. 45Ω
D. 50Ω
A. 20Ω
B. 30Ω
C. 45Ω
D. 50Ω
答案
C

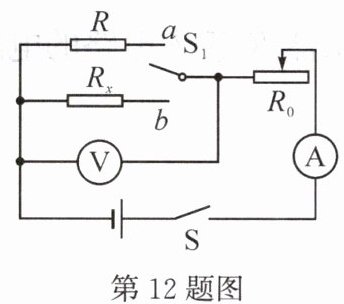

12. (桂林中考)在物理兴趣小组活动中,小桂按如图所示的电路图连接电路,电源电压恒定为10V,$R_{0}$为滑动变阻器,R、$R_{x}$为定值电阻,且$R\lt R_{x},R= 15Ω$。闭合开关S前,应将$R_{0}$的滑片移动至最____(选填“左”或“右”)端;闭合开关S,将滑片移至某点固定不动,当开关$S_{1}$由a点切换到b点时,电压表示数变化了0.5V,电流表示数变化了0.1A,则$R_{x}= $____Ω。
答案
右 20

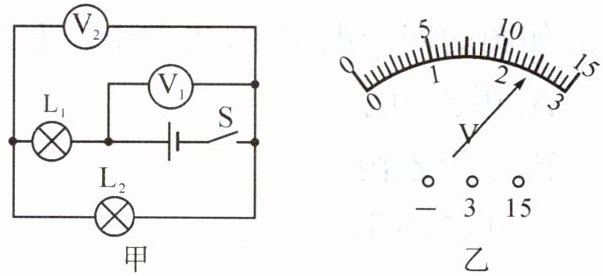

13. (2024·张店联考)在如图甲所示的电路中,电源电压保持不变。闭合开关S,两灯均发光,两电表指针偏转均如图乙所示。下列说法正确的是()
A. 电压表$V_{2}测量灯L_{1}$两端电压
B. 灯$L_{1}和L_{2}两端的电压之比是1:4$
C. 通过灯$L_{1}和L_{2}的电流之比是1:1$
D. 灯$L_{1}和L_{2}的电阻之比是5:1$
A. 电压表$V_{2}测量灯L_{1}$两端电压
B. 灯$L_{1}和L_{2}两端的电压之比是1:4$
C. 通过灯$L_{1}和L_{2}的电流之比是1:1$
D. 灯$L_{1}和L_{2}的电阻之比是5:1$
答案
C

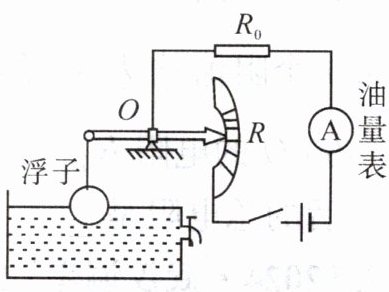

14. (泰州中考)如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的,滑动变阻器R的最大阻值为20Ω,从油量表指针所指的刻度,就可以知道油箱内油面的高度。已知电源电压为12V,当油箱内油面高度最高时,R的金属滑片在最下端,油量表指针满偏;当油箱内没有油时,R全部接入电路,油量表的读数最小。则$R_{0}$的阻值是____Ω,油量表的最小读数是____A;当油箱内油面的高度降为最高油面一半时,滑片正好在R的中点,此时油量表的读数是____A,据此推理油量表的刻度____(选填“均匀”或“不均匀”)。
答案
20 0.3 0.4 不均匀
