1.图中画出了两个磁极间的磁感线。请在图中括号里分别标出磁体和小磁针的磁极。
答案
1. 如图所示。

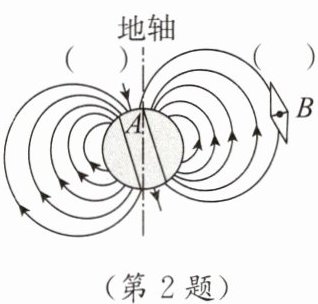

2. 母题 教材P33图16-8改编 如图是地球大磁体示意图，在A端的括号中标出地磁场极性，在B点小磁针旁括号中标出小磁针此端极性。
答案
2. 如图所示。

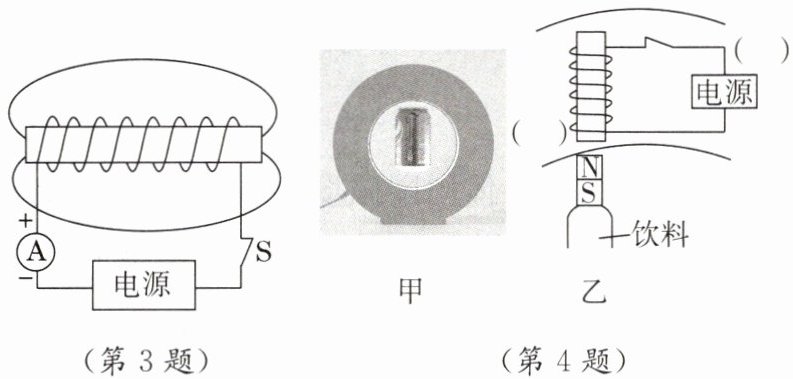

3.如图，开关S闭合，电流表指针正常偏转，请标出通电螺线管的两端极性和两条磁感线的方向。
甲
乙
A
+
-
电源
S
电源
（）
（）
N
S
饮料
甲
乙
A
+
-
电源
S
电源
（）
（）
N
S
饮料
答案
3. 如图所示。
4. ★★[扬州模拟] 如图甲是一款磁悬浮饮料展示架，其简化原理图如图乙所示，在饮料上方固定一个条形磁体，展示架内有一电磁铁，闭合开关后使饮料悬空，请在括号中标出电磁铁下端极性和电源上端极性。
答案
4. 如图所示。

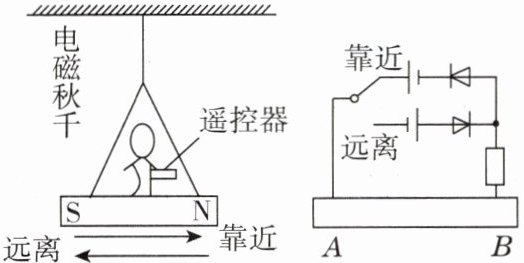

5. 小德同学设计了一款电磁秋千(如图所示),脚踏板是一个永磁体。当通过遥控器使单刀双掷开关接通“靠近”触点时,秋千向AB棒(插有铁芯的瓷管)靠近;当开关接通“远离”触点时,秋千远离AB棒。电路使AB棒上螺线管(未画出)具有相应磁性以免秋千振荡幅度减小。请标出开关接通“靠近”触点时B端的极性,并画一条此时螺线管周围的磁感线以及AB棒上螺线管的绕法。
答案
5. 如图所示。

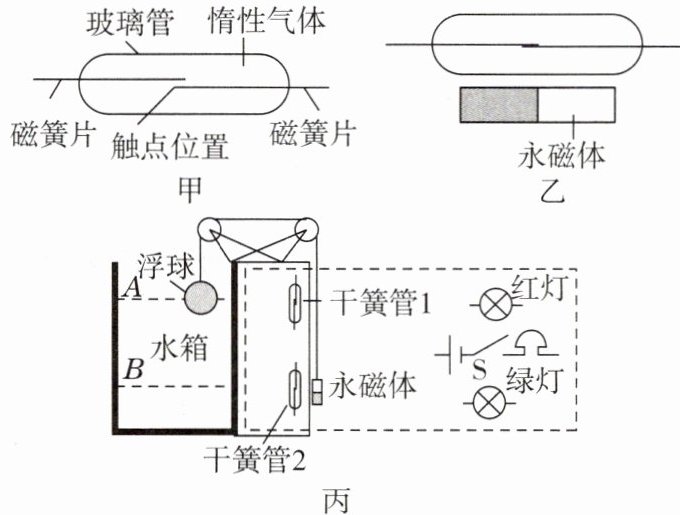

6. (新考法 角度新) 如图甲所示的是干簧管的结构简图。如图乙所示，干簧管的通断靠永磁体控制，当永磁体靠近干簧管时，干簧管的磁簧片就会闭合，当永磁体远离干簧管时，磁簧片就会断开。如图丙所示是小明利用两个干簧管制作的水位自动报警器，其工作原理：闭合开关S后，当浮球随水位下降到虚线B时，永磁体靠近干簧管1，红灯亮、电铃响；当浮球随水位上升到虚线A时，永磁体靠近干簧管2，绿灯亮、电铃不响。请在图丙的虚框内帮小明将电路补充完整。
答案

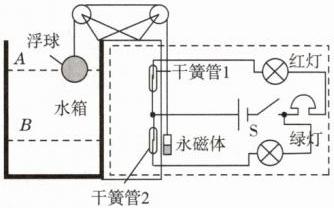

6. 如图所示。

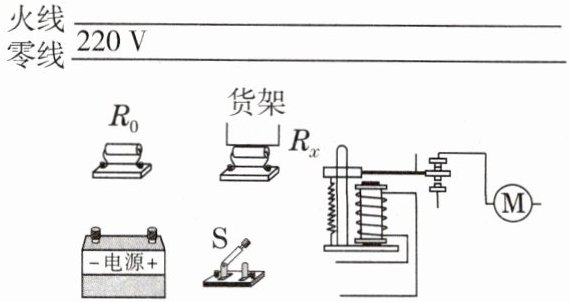

7. ★★[常州期末] 某校科技小组设计了一种“自动限重器”，该装置由低电压的控制电路和高电压的工作电路组成，其主要元件有电磁继电器、货物装载机(额定电压为220 V的电动机)、压敏电阻$R_x$(阻值随压力增加而减小)和定值电阻$R_0$等。当承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品，请以笔画线代替导线完成如图所示的电路连接。
答案
7. 如图所示。
