7. 如图所示电路中，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是
并联
（填“串联”或“并联”）连接的，开关S闭合时，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的示数分别是0.5 A和0.3 A，电压表V的示数为2.5 V，则通过$\mathrm{L}_1$的电流是0.2
A，通过$\mathrm{L}_2$的电流是0.3
A，$\mathrm{L}_2$两端的电压是2.5
V.答案
7.并联 0.2 0.3 2.5
解析
【分析】
要解决此题，需先判断电路连接方式，再确定电流表、电压表的测量对象，结合并联电路的电流、电压规律计算。首先看电流路径：电源正极流出后分为两条支路，一条经$\mathrm{L_1}$，另一条经$\mathrm{A_2}$和$\mathrm{L_2}$，汇合后经开关回到负极，因此$\mathrm{L_1}$和$\mathrm{L_2}$并联。电流表$\mathrm{A_1}$在干路，测总电流；$\mathrm{A_2}$与$\mathrm{L_2}$串联，测$\mathrm{L_2}$的电流；电压表$\mathrm{V}$并联在电源（或$\mathrm{L_2}$）两端，测电源（或$\mathrm{L_2}$）的电压。
【解析】
1. 判断连接方式：电流分为两条独立路径，$\mathrm{L_1}$和$\mathrm{L_2}$为并联。
2. 计算电流：并联电路中干路电流等于各支路电流之和，$\mathrm{A_1}$测干路电流$I=0.5\ \mathrm{A}$，$\mathrm{A_2}$测$\mathrm{L_2}$的电流$I_2=0.3\ \mathrm{A}$，则通过$\mathrm{L_1}$的电流$I_1=I-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，通过$\mathrm{L_2}$的电流为$0.3\ \mathrm{A}$。
3. 计算电压：并联电路各支路电压等于电源电压，电压表$\mathrm{V}$示数为$2.5\ \mathrm{V}$，故$\mathrm{L_2}$两端电压为$2.5\ \mathrm{V}$。
【答案】
并联；0.2；0.3；2.5
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压特点，关键是正确分析电表的测量对象，属于基础电路题，难度不大。
【难度系数】
0.7
要解决此题，需先判断电路连接方式，再确定电流表、电压表的测量对象，结合并联电路的电流、电压规律计算。首先看电流路径：电源正极流出后分为两条支路，一条经$\mathrm{L_1}$，另一条经$\mathrm{A_2}$和$\mathrm{L_2}$，汇合后经开关回到负极，因此$\mathrm{L_1}$和$\mathrm{L_2}$并联。电流表$\mathrm{A_1}$在干路，测总电流；$\mathrm{A_2}$与$\mathrm{L_2}$串联，测$\mathrm{L_2}$的电流；电压表$\mathrm{V}$并联在电源（或$\mathrm{L_2}$）两端，测电源（或$\mathrm{L_2}$）的电压。
【解析】
1. 判断连接方式：电流分为两条独立路径，$\mathrm{L_1}$和$\mathrm{L_2}$为并联。
2. 计算电流：并联电路中干路电流等于各支路电流之和，$\mathrm{A_1}$测干路电流$I=0.5\ \mathrm{A}$，$\mathrm{A_2}$测$\mathrm{L_2}$的电流$I_2=0.3\ \mathrm{A}$，则通过$\mathrm{L_1}$的电流$I_1=I-I_2=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$，通过$\mathrm{L_2}$的电流为$0.3\ \mathrm{A}$。
3. 计算电压：并联电路各支路电压等于电源电压，电压表$\mathrm{V}$示数为$2.5\ \mathrm{V}$，故$\mathrm{L_2}$两端电压为$2.5\ \mathrm{V}$。
【答案】
并联；0.2；0.3；2.5
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压特点，关键是正确分析电表的测量对象，属于基础电路题，难度不大。
【难度系数】
0.7
8. 如图所示电路中，电源电压不变，当开关S断开时，$\mathrm{V}_1$的示数为5 V，$\mathrm{V}_2$的示数为8 V；当开关S闭合时，$\mathrm{V}_1$的示数为10 V，$\mathrm{V}_2$的示数为6 V。当开关S闭合时，$\mathrm{L}_2$两端的电压为
4
V，当开关S断开时，$\mathrm{L}_2$两端的电压为2
V。答案
8.4 2
解析
【分析】
首先分析开关闭合、断开时的电路连接方式，明确各电压表的测量对象：
1. 开关S闭合时，L₃被短路，电路为L₁与L₂串联；此时V₁测电源电压，V₂测L₁两端电压，利用串联电路电压规律可求L₂电压。
2. 开关S断开时，L₁、L₂、L₃串联；此时V₁测L₁和L₂的总电压，V₂测L₁和L₃的总电压，结合电源电压，通过串联电压关系可算出L₂电压。
【解析】
解：
（1）当开关S闭合时，L₃被短路，电路为L₁与L₂串联：
V₁测量电源电压，故电源电压U = U_V1 = 10V；
V₂测量L₁两端电压，即U₁ = U_V2 = 6V；
根据串联电路电压规律：总电压等于各部分电压之和，即U = U₁ + U₂，因此L₂两端电压U₂ = U - U₁ = 10V - 6V = 4V。
（2）当开关S断开时，L₁、L₂、L₃串联：
V₁测L₁和L₂的总电压，即U₁ + U₂ = 5V；
V₂测L₁和L₃的总电压，即U₁ + U₃ = 8V；
电源电压U = U₁ + U₂ + U₃ = 10V，代入U₁+U₂=5V，得U₃=10V -5V=5V；再代入U₁+U₃=8V，得U₁=8V -5V=3V；
因此L₂两端电压U₂=5V - U₁=5V -3V=2V。
【答案】
4；2
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题需先判断开关通断时的电路结构，明确电压表测量对象，再利用串联电路电压规律求解，是电路动态分析的基础题型，需注意短路对电路的影响。
【难度系数】
0.5
首先分析开关闭合、断开时的电路连接方式，明确各电压表的测量对象：
1. 开关S闭合时，L₃被短路，电路为L₁与L₂串联；此时V₁测电源电压，V₂测L₁两端电压，利用串联电路电压规律可求L₂电压。
2. 开关S断开时，L₁、L₂、L₃串联；此时V₁测L₁和L₂的总电压，V₂测L₁和L₃的总电压，结合电源电压，通过串联电压关系可算出L₂电压。
【解析】
解：
（1）当开关S闭合时，L₃被短路，电路为L₁与L₂串联：
V₁测量电源电压，故电源电压U = U_V1 = 10V；
V₂测量L₁两端电压，即U₁ = U_V2 = 6V；
根据串联电路电压规律：总电压等于各部分电压之和，即U = U₁ + U₂，因此L₂两端电压U₂ = U - U₁ = 10V - 6V = 4V。
（2）当开关S断开时，L₁、L₂、L₃串联：
V₁测L₁和L₂的总电压，即U₁ + U₂ = 5V；
V₂测L₁和L₃的总电压，即U₁ + U₃ = 8V；
电源电压U = U₁ + U₂ + U₃ = 10V，代入U₁+U₂=5V，得U₃=10V -5V=5V；再代入U₁+U₃=8V，得U₁=8V -5V=3V；
因此L₂两端电压U₂=5V - U₁=5V -3V=2V。
【答案】
4；2
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题需先判断开关通断时的电路结构，明确电压表测量对象，再利用串联电路电压规律求解，是电路动态分析的基础题型，需注意短路对电路的影响。
【难度系数】
0.5
9. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（
A.甲、乙均接电压表
B.甲、乙均接电流表
C.甲接电流表，乙接电压表
D.甲接电压表，乙接电流表
C
）A.甲、乙均接电压表
B.甲、乙均接电流表
C.甲接电流表，乙接电压表
D.甲接电压表，乙接电流表
答案
9.C
解析
【分析】要判断甲、乙处接入电流表或电压表时两灯是否均发光，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。通过分析各选项的电流路径，判断两灯是否都有电流通过，进而确定正确接法。
【解析】逐一分析各选项：
1. 选项A：甲、乙均接电压表，电压表相当于开路，整个电路无电流，两灯都不发光，该选项错误。
2. 选项B：甲、乙均接电流表，乙为电流表相当于导线，会将中间的灯泡短路，只有右侧灯泡发光，两灯无法同时发光，该选项错误。
3. 选项C：甲接电流表（相当于导线），乙接电压表（相当于开路），此时电流路径为：电源→开关→左侧节点→中间灯泡→中间节点→右侧灯泡→甲电流表→电源负极，两灯串联，均有电流通过，都能发光，该选项正确。
4. 选项D：甲接电压表，电压表相当于开路，电路断开，两灯都不发光，该选项错误。
【答案】C
【知识点】电流表的使用；电压表的使用；电路通路判断
【点评】本题考查电流表和电压表在电路中的作用，需明确两者的特性，通过分析电流路径判断电路工作状态，属于电路基础题型，难度适中。
【难度系数】0.5
【解析】逐一分析各选项：
1. 选项A：甲、乙均接电压表，电压表相当于开路，整个电路无电流，两灯都不发光，该选项错误。
2. 选项B：甲、乙均接电流表，乙为电流表相当于导线，会将中间的灯泡短路，只有右侧灯泡发光，两灯无法同时发光，该选项错误。
3. 选项C：甲接电流表（相当于导线），乙接电压表（相当于开路），此时电流路径为：电源→开关→左侧节点→中间灯泡→中间节点→右侧灯泡→甲电流表→电源负极，两灯串联，均有电流通过，都能发光，该选项正确。
4. 选项D：甲接电压表，电压表相当于开路，电路断开，两灯都不发光，该选项错误。
【答案】C
【知识点】电流表的使用；电压表的使用；电路通路判断
【点评】本题考查电流表和电压表在电路中的作用，需明确两者的特性，通过分析电流路径判断电路工作状态，属于电路基础题型，难度适中。
【难度系数】0.5

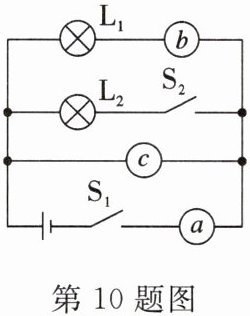

10. 如图所示的电路中，a、b、c表示的是电流表或电压表，当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，灯正常发光，各电表均正常工作.下列说法中正确的是(
A.a、b、c都是电压表
B.a、b、c都是电流表
C.a、b是电流表，c是电压表
D.b、c是电压表，a是电流表
C
)A.a、b、c都是电压表
B.a、b、c都是电流表
C.a、b是电流表，c是电压表
D.b、c是电压表，a是电流表
答案
10.C
解析
【分析】
要判断a、b、c是电流表还是电压表，需结合电流表串联、电压表并联的使用规则，以及电路中用电器正常工作的要求分析：当S₁、S₂都闭合时，灯L₁、L₂需正常发光，说明电路为通路且无短路故障。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。
【解析】
1. 电表a：位于干路，若a为电压表，电路会断路，灯无法发光，因此a必须是电流表，用于测量干路电流；
2. 电表b：与灯L₁串联，若b为电压表，L₁所在支路断路，L₁无法发光，因此b必须是电流表，用于测量L₁支路的电流；
3. 电表c：若c为电流表，会直接连接电源两极，造成电源短路，损坏电路，因此c必须是电压表，相当于开路，保证电路安全且L₂所在支路正常工作。
综上，a、b是电流表，c是电压表，对应选项C。
【答案】
C
【知识点】
电流表使用、电压表使用、电路分析
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路、短路的特点分析电表类型，关键是明确电流表串联、电压表并联的要求，避免短路故障。
【难度系数】
0.5
要判断a、b、c是电流表还是电压表，需结合电流表串联、电压表并联的使用规则，以及电路中用电器正常工作的要求分析：当S₁、S₂都闭合时，灯L₁、L₂需正常发光，说明电路为通路且无短路故障。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。
【解析】
1. 电表a：位于干路，若a为电压表，电路会断路，灯无法发光，因此a必须是电流表，用于测量干路电流；
2. 电表b：与灯L₁串联，若b为电压表，L₁所在支路断路，L₁无法发光，因此b必须是电流表，用于测量L₁支路的电流；
3. 电表c：若c为电流表，会直接连接电源两极，造成电源短路，损坏电路，因此c必须是电压表，相当于开路，保证电路安全且L₂所在支路正常工作。
综上，a、b是电流表，c是电压表，对应选项C。
【答案】
C
【知识点】
电流表使用、电压表使用、电路分析
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路、短路的特点分析电表类型，关键是明确电流表串联、电压表并联的要求，避免短路故障。
【难度系数】
0.5
11.如图所示,已知两只灯泡$ L_1 $和$ L_2 $是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是 (
A.①是电流表,②和③是电压表
B.①和③是电压表,②是电流表
C.①和②是电流表,③是电压表
D.①②和③都是电流表
B
)A.①是电流表,②和③是电压表
B.①和③是电压表,②是电流表
C.①和②是电流表,③是电压表
D.①②和③都是电流表
答案
11.B
解析
【分析】要使$L_1$和$L_2$串联，电流需只有一条路径，依次经过两灯。电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。需结合电流路径，排除会造成短路或并联的电表类型，判断各电表的正确类型。
【解析】若①是电流表，电流会从电源正极经①直接流向$L_2$左端，导致$L_1$短路，且电流出现分支，不符合串联要求；若③是电流表，电流会从$L_1$右端经③直接流向$L_2$右端，导致$L_2$短路，同样不符合串联要求；只有当①和③为电压表（相当于开路），②为电流表（相当于导线）时，电流路径为：电源正极→$L_1$→②→$L_2$→开关→电源负极，此时$L_1$、$L_2$串联，符合题目要求，因此正确选项为B。
【答案】B
【知识点】串联电路、电流表使用、电压表使用
【点评】本题结合串联电路特点考查电表类型的判断，核心是明确电流表串联、电压表并联的规则，需通过分析电流路径排除错误选项，属于电路基础应用题目。
【难度系数】0.6
【解析】若①是电流表，电流会从电源正极经①直接流向$L_2$左端，导致$L_1$短路，且电流出现分支，不符合串联要求；若③是电流表，电流会从$L_1$右端经③直接流向$L_2$右端，导致$L_2$短路，同样不符合串联要求；只有当①和③为电压表（相当于开路），②为电流表（相当于导线）时，电流路径为：电源正极→$L_1$→②→$L_2$→开关→电源负极，此时$L_1$、$L_2$串联，符合题目要求，因此正确选项为B。
【答案】B
【知识点】串联电路、电流表使用、电压表使用
【点评】本题结合串联电路特点考查电表类型的判断，核心是明确电流表串联、电压表并联的规则，需通过分析电流路径排除错误选项，属于电路基础应用题目。
【难度系数】0.6
12. 某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路.若开关闭合，其后果是 （
A.电压表不会被烧坏，电流表可能被烧坏
B.两表都不会被烧坏
C.电压表不会被烧坏，但无示数
D.两表都会被烧坏
B
）A.电压表不会被烧坏，电流表可能被烧坏
B.两表都不会被烧坏
C.电压表不会被烧坏，但无示数
D.两表都会被烧坏
答案
12.B
解析
【分析】
要解决这个问题，需先明确电流表和电压表的电阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当两者位置接反后，电压表会串联在电路中，结合欧姆定律分析电路电流情况，进而判断电表是否会被烧坏。
【解析】
开关闭合后，电压表串联在电路中，由于电压表内阻极大，整个电路的总电阻近似等于电压表的内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流会极小，几乎为零。因此，电流表中几乎没有电流通过，不会因电流过大被烧坏；电压表两端电压接近电源电压，但通过的电流极小，也不会被烧坏。所以两表都不会被烧坏。
【答案】
B
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表的使用规则，核心是理解两者的电阻特性，分析错误接法下的电路电流情况，属于基础电路分析题，需掌握电表的基本特性来判断故障后果。
【难度系数】
0.3
要解决这个问题，需先明确电流表和电压表的电阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当两者位置接反后，电压表会串联在电路中，结合欧姆定律分析电路电流情况，进而判断电表是否会被烧坏。
【解析】
开关闭合后，电压表串联在电路中，由于电压表内阻极大，整个电路的总电阻近似等于电压表的内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流会极小，几乎为零。因此，电流表中几乎没有电流通过，不会因电流过大被烧坏；电压表两端电压接近电源电压，但通过的电流极小，也不会被烧坏。所以两表都不会被烧坏。
【答案】
B
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表的使用规则，核心是理解两者的电阻特性，分析错误接法下的电路电流情况，属于基础电路分析题，需掌握电表的基本特性来判断故障后果。
【难度系数】
0.3
13. 请在如图所示的“○”内填上适当的电表，使两个灯泡并联.
答案
13.
解析
【分析】要使两个灯泡并联，需让电流从电源流出后形成两条独立路径，分别通过两个灯泡，再汇合回到电源负极。电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。需根据电表的使用规则，结合并联电路的电流特点，判断每个圆圈内应填的电表类型。
【解析】根据电流表串联、电压表并联的使用规则，结合并联电路的特点：电流有多条路径，各用电器两端电压相等。观察电路图，左侧圆圈需串联在支路中，填电流表；中间右侧圆圈需并联在电路中，填电压表；下方圆圈需串联在干路中，填电流表，这样电流从电源正极出发，经下方电流表后分为两路，一路经过上方灯泡，另一路经过中间灯泡，两路汇合后经左侧电流表、开关回到电源负极，实现两个灯泡并联。
【答案】
【知识点】电流表使用，电压表使用，并联电路
【点评】本题考查电流表和电压表的正确使用，需结合并联电路的特点分析电表的位置，是电路基础题，重点考查对电表作用的理解。
【难度系数】0.5
【解析】根据电流表串联、电压表并联的使用规则，结合并联电路的特点：电流有多条路径，各用电器两端电压相等。观察电路图，左侧圆圈需串联在支路中，填电流表；中间右侧圆圈需并联在电路中，填电压表；下方圆圈需串联在干路中，填电流表，这样电流从电源正极出发，经下方电流表后分为两路，一路经过上方灯泡，另一路经过中间灯泡，两路汇合后经左侧电流表、开关回到电源负极，实现两个灯泡并联。
【答案】
【知识点】电流表使用，电压表使用，并联电路
【点评】本题考查电流表和电压表的正确使用，需结合并联电路的特点分析电表的位置，是电路基础题，重点考查对电表作用的理解。
【难度系数】0.5

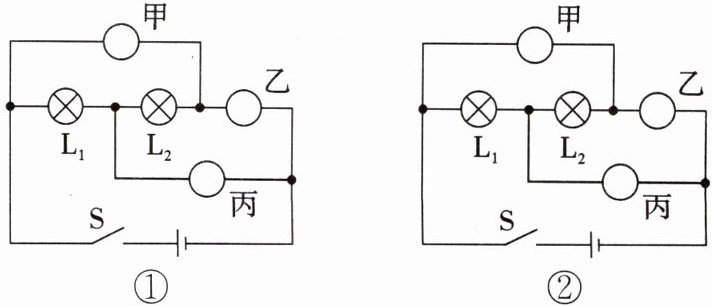

14.如图,电路连接没有错误,闭合开关S后,灯$L_1$、$L_2$均能发光,每只电表均有正常示数,请填入恰当的电表.(作出两种填法)
答案
14.
、
解析
【分析】要解决本题，需牢记电流表串联在电路中（相当于导线）、电压表并联在电路中（相当于开路）的使用规则，目标是让$L_1$、$L_2$都发光，电表正常工作。两种填法：一是两灯并联，甲、丙为电流表，乙为电压表；二是两灯串联，乙为电流表，甲、丙为电压表。
【解析】
1. 第一种填法：
甲处接电流表：串联在$L_2$支路，测$L_2$的电流，保证$L_2$支路通路；
乙处接电压表：并联在电源两端，测电源电压，相当于开路，不短路电路；
丙处接电流表：串联在干路，测干路总电流，此时$L_1$和$L_2$并联，均有电流通过，正常发光，电表有示数。
2. 第二种填法：
甲处接电压表：并联在$L_2$两端，测$L_2$的电压，相当于开路；
乙处接电流表：串联在电路中，测串联电路的电流，保证电路通路；
丙处接电压表：并联在$L_1$两端，测$L_1$的电压，此时$L_1$和$L_2$串联，均有电流通过，正常发光，电表有示数。
【答案】第一种：甲为电流表，乙为电压表，丙为电流表；第二种：甲为电压表，乙为电流表，丙为电压表。
【知识点】电流表的使用、电压表的使用、串并联电路判断
【点评】本题考查电流表和电压表的正确使用，需结合串并联电路特点分析电表作用，关键是避免电表短路用电器或造成电路断路，难度适中。
【难度系数】0.5
【解析】
1. 第一种填法：
甲处接电流表：串联在$L_2$支路，测$L_2$的电流，保证$L_2$支路通路；
乙处接电压表：并联在电源两端，测电源电压，相当于开路，不短路电路；
丙处接电流表：串联在干路，测干路总电流，此时$L_1$和$L_2$并联，均有电流通过，正常发光，电表有示数。
2. 第二种填法：
甲处接电压表：并联在$L_2$两端，测$L_2$的电压，相当于开路；
乙处接电流表：串联在电路中，测串联电路的电流，保证电路通路；
丙处接电压表：并联在$L_1$两端，测$L_1$的电压，此时$L_1$和$L_2$串联，均有电流通过，正常发光，电表有示数。
【答案】第一种：甲为电流表，乙为电压表，丙为电流表；第二种：甲为电压表，乙为电流表，丙为电压表。
【知识点】电流表的使用、电压表的使用、串并联电路判断
【点评】本题考查电流表和电压表的正确使用，需结合串并联电路特点分析电表作用，关键是避免电表短路用电器或造成电路断路，难度适中。
【难度系数】0.5
