1. 读出如图所示的各电表的示数:甲表的示数为A;乙表的示数为V;丙表的示数为μA。（第1题）

1. 0.52 13 48

【分析】
读取电表示数时，需先明确电表类型，再根据接线柱确定量程，接着计算该量程对应的分度值，最后结合指针位置，通过“分度值×格数+起始值”的方法计算示数。本题需分别对电流表、电压表、微安表按上述步骤读数。
【解析】
1. 甲表为电流表：接线柱接“-”和“0.6”，量程为0~0.6A；该量程下每大格代表0.2A，每大格分10小格，分度值为0.02A；指针位于0.4A后第6小格，示数为0.4A + 6×0.02A = 0.52A。
2. 乙表为电压表：接线柱接“-”和“15”，量程为0~15V；该量程下每大格代表5V，每大格分10小格，分度值为0.5V；指针位于10V后第6小格，示数为10V + 6×0.5V =13V。
3. 丙表为微安表：量程为0~60μA；该量程下每大格代表10μA，每大格分10小格，分度值为1μA；指针位于40μA后第8小格，示数为40μA +8×1μA=48μA。
【答案】
0.52；13；48
【知识点】
电流表读数；电压表读数；电表读数
【点评】
本题考查常见电学仪表的读数方法，属于基础题型，核心是掌握“先定量程、再找分度值、最后读示数”的读数步骤，难度较低。
【难度系数】
0.8

2. 如图所示为一款支持无线反向充电技术的手机,简单来说就是手机可以通过无线充电器实现充电,然后开启无线反向充电后,手机可以作为(选填“用电器”或“电源”)给另一部手机进行无线充电。指纹识别解锁是目前较为流行的手机解锁方式,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的。
（第2题）

2. 电源 开关

【分析】
要解答本题，需明确电路中电源、用电器、开关的功能：电源是提供电能的装置，用电器是消耗电能的装置，开关用于控制电路的通断。第一空需根据无线反向充电时手机的作用判断；第二空需根据感应区的功能对应电路元件。
【解析】
1. 无线反向充电时，手机为另一部手机提供电能，符合电源“提供电能”的特征，因此该手机相当于电源；
2. 指纹感应区识别正确指纹后控制手机开锁，起到控制电路通断的作用，对应电路中的开关。
【答案】
电源；开关
【知识点】
电源与用电器、电路的组成、开关的作用
【点评】
本题结合生活中的无线充电、指纹解锁场景，考查电路基本元件的概念，贴近实际应用，难度较低，易理解。
【难度系数】
0.8

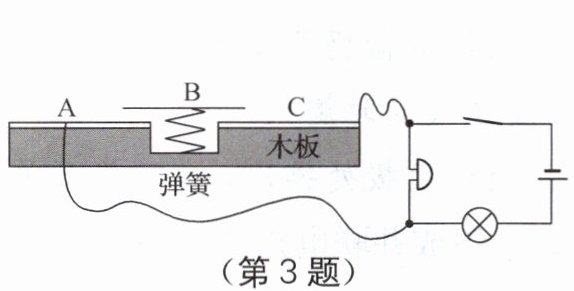

3. 如图所示是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A、B、C和报警电路组成。当文物在展示台上时，A、B、C相互接触，电铃（选填“断路”“通路”或“被短接”）；当小偷把文物搬离展示台时，金属片B在弹力作用下与金属片A、C分开，这时灯（选填“发光”或“不发光”），电铃（选填“发声”或“不发声”）。

3. 被短接 发光 发声

【分析】
要解决这道题，需根据金属片的接触情况分析电路的连接状态：当A、B、C接触时，电铃会被导线短路；当B与A、C分开时，电路形成通路，结合电流路径判断灯和电铃的工作状态。
【解析】
1. 当文物在展示台上时，金属片A、B、C相互接触，金属片作为导体，将电铃的两端直接连通，因此电铃被短接；
2. 当小偷把文物搬离时，金属片B与A、C分开，A、C之间的通路断开，此时电流路径为：电源正极→开关→金属片C→电铃→金属片A→灯泡→电源负极，形成完整通路，因此灯发光，电铃发声。
【答案】
被短接；发光；发声
【知识点】
电路的短路、电路的通路、电路连接
【点评】
本题结合实际应用场景，考查电路三种状态的判断，需要学生能根据金属片的接触变化分析电路通断，是电路基础应用的典型题目。
【难度系数】
0.6

4. 如图所示，电流表$\textcircled{A}_{1}$的示数为1.6 A，电流表$\textcircled{A}_{2}$的示数为0.9 A，则$\mathrm{L}_{1}$中的电流是A，$\mathrm{L}_{2}$中的电流是A。

4. 0.7 0.9

【分析】
首先判断电路连接方式：图中$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联关系；电流表$\mathrm{A}_{2}$与$\mathrm{L}_{2}$串联，测量通过$\mathrm{L}_{2}$的电流；电流表$\mathrm{A}_{1}$接在干路，测量电路的总电流。根据并联电路的电流规律：干路电流等于各支路电流之和（$I_{\mathrm{总}}=I_{1}+I_{2}$），即可计算$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流。
【解析】
由电路图可知，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流，因此通过$\mathrm{L}_{2}$的电流$I_{2}=0.9\ \mathrm{A}$；电流表$\mathrm{A}_{1}$测干路总电流，即$I_{\mathrm{总}}=1.6\ \mathrm{A}$。根据并联电路电流规律$I_{\mathrm{总}}=I_{1}+I_{2}$，可得通过$\mathrm{L}_{1}$的电流：$I_{1}=I_{\mathrm{总}}-I_{2}=1.6\ \mathrm{A}-0.9\ \mathrm{A}=0.7\ \mathrm{A}$。
【答案】
0.7；0.9
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路电流规律的基础应用，核心是正确判断电流表测量的对象，属于简单的电路分析题，适合基础阶段学生练习。
【难度系数】
0.6

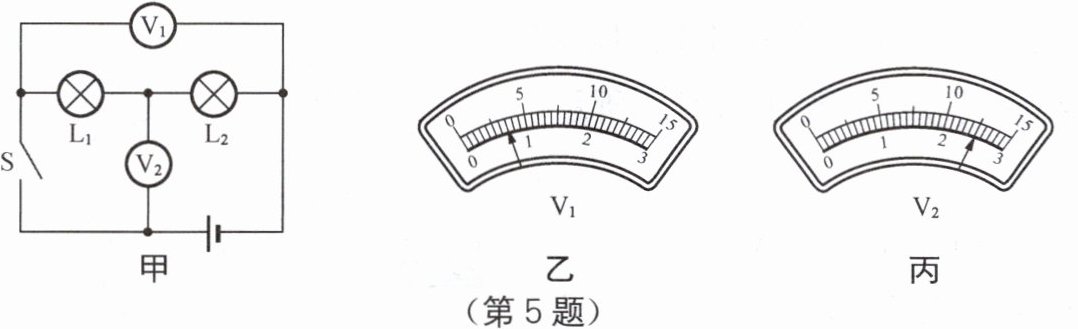

5. 如图甲所示，闭合开关S后，两只电压表的示数分别如图乙和图丙所示，则可知电源电压为V，灯L₁两端的电压为V，灯L₂两端的电压为V。

5. 3.5 2.5 1

【分析】首先分析电路连接：由图甲可知，L₁与L₂串联，电压表V₁测电源电压（串联电路总电压），电压表V₂测L₁两端的电压。根据串联电路电压规律，总电压等于各用电器两端电压之和，即$ U = U_1 + U_2 $，因此V₁的示数应大于V₂的示数，据此确定两个电压表的量程，再结合分度值读出示数，进而计算L₂两端的电压。
【解析】1. 确定电压表测量对象：L₁与L₂串联，V₁测电源总电压，V₂测L₁两端电压。
2. 判断电压表量程：因为串联电路总电压大于各部分电压，所以V₁示数更大，故V₁选用0~15V量程，分度值为0.5V，由图乙得V₁示数为3.5V，即电源电压$ U = 3.5V $；V₂选用0~3V量程，分度值为0.1V，由图丙得V₂示数为2.5V，即L₁两端电压$ U_1 = 2.5V $。
3. 计算L₂两端电压：根据串联电路电压规律$ U = U_1 + U_2 $，得L₂两端电压$ U_2 = U - U_1 = 3.5V - 2.5V = 1V $。
【答案】3.5；2.5；1
【知识点】串联电路电压规律、电压表读数
【点评】本题考查串联电路电压规律及电压表的读数，核心是先明确电压表测量对象，再根据电压大小关系判断量程，进而完成计算，属于基础题型。
【难度系数】0.5

6. 如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，灯L₁、L₂均正常发光，则甲是（选填“电流”或“电压”）表，乙是（选填“电流”或“电压”）表，此时两灯两端的电压（选填“一定”或“不一定”）相等。

6. 电压 电流 一定

【分析】
要判断甲、乙电表的类型，需结合电流表（串联在电路中，相当于导线）和电压表（并联在电路中，相当于开路）的使用规则，同时根据两灯均发光判断电路连接方式。若甲为电流表会造成电源短路，因此甲需并联在电路中；乙串联在干路中，需为电流表。两灯并联时，各支路电压相等，据此判断电压关系。
【解析】
1. 电表类型判断：闭合开关后，灯L₁、L₂均正常发光，说明电路为通路且两灯并联。若甲为电流表，会直接连通电源两极造成短路，因此甲必须是电压表（并联在电路中，相当于开路）；乙表串联在干路中，符合电流表串联使用的规则，故乙是电流表。
2. 电压关系：两灯并联，根据并联电路的电压特点，各支路两端的电压相等，因此两灯两端的电压一定相等。
【答案】
电压；电流；一定
【知识点】
电流表与电压表的使用；并联电路的电压规律
【点评】
本题考查电表的判断和并联电路的电压特点，是电学基础题型，需牢记电表使用规则和并联电路的电压规律。
【难度系数】
0.6
