1. 测电笔。
（1）作用：。

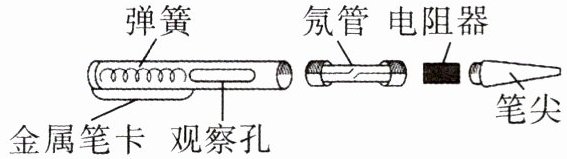

（2）结构：由、、、和依次相连而成，如图所示。
（3）工作原理：正确使用时，如果笔尖接触的是，电流经过笔尖、电阻器、氖管、弹簧，再经过人体流入，相当于构成闭合电路，氖管就会。如果笔尖接触的是中性线，氖管中不会有，也就不会发光。
2. 从安全角度考虑，控制电灯的开关要连接在和电灯之间。

1. (1) 辨别相线和中性线
1. (2) 笔尖、电阻器、氖管、弹簧、金属笔卡
1. (3) 相线、大地、发光、电流
2. 相线

【分析】本题考查测电笔的相关知识及家庭电路的安全连接，属于电学基础常识题。解题时需回忆测电笔的作用、结构、工作原理，以及家庭电路中开关的正确连接方式，对应题目空缺逐一分析填写即可。
【解析】
1. （1）测电笔的作用是辨别相线（火线）和中性线（零线），因此此处填辨别相线和中性线。
（2）结合图示可知，测电笔的结构依次为笔尖、电阻器、氖管、弹簧、金属笔卡，故依次填写这五个部分。
（3）测电笔正确使用时，若笔尖接触相线，电流会经笔尖、电阻器、氖管、弹簧，再经过人体流入大地，形成闭合电路，氖管发光；若笔尖接触中性线，电路中无电流，氖管不会发光，因此依次填相线、大地、发光、电流。
2. 从安全角度考虑，控制电灯的开关需连接在相线和电灯之间，断开开关时电灯与相线断开，避免触电，故填相线。
【答案】
1. (1) 辨别相线和中性线
1. (2) 笔尖、电阻器、氖管、弹簧、金属笔卡
1. (3) 相线、大地、发光、电流
2. 相线
【知识点】测电笔的使用、家庭电路连接、安全用电常识
【点评】本题为基础电学常识题，考查测电笔核心知识点与家庭电路安全连接要求，属于识记类题目，难度较低。
【难度系数】0.8

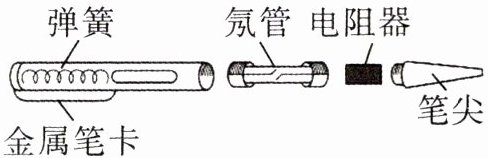

例2 一种测电笔的构造如图所示，下列说法正确的是
（）


A.使用测电笔时手指可以接触笔尖
B.使用测电笔时手指不要接触金属笔卡
C.测电笔中的电阻器可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
解析 使用测电笔时手指不能接触笔尖，否则会发生触电事故，故A错误。使用测电笔时手指一定要接触金属笔卡，故B错误。测电笔中的电阻器不能用铁丝代替，否则会有较大的电流通过人体，发生触电事故，故C错误。当氖管发光时，有微弱电流通过人体，故D正确。
答案 D

解析 使用测电笔时手指不能接触笔尖，否则会发生触电事故，故A错误。使用测电笔时手指一定要接触金属笔卡，故B错误。测电笔中的电阻器不能用铁丝代替，否则会有较大的电流通过人体，发生触电事故，故C错误。当氖管发光时，有微弱电流通过人体，故D正确。
答案 D

【分析】要解决这道题，需掌握测电笔的正确使用方法和工作原理：使用测电笔时，手必须接触笔尾金属体（金属笔卡），不能接触笔尖金属体，目的是让火线、测电笔、人体、大地形成通路；测电笔内部的大电阻用于限制电流，避免电流过大伤人。再逐一分析选项的正误即可。
【解析】对各选项分析如下：
A. 使用测电笔时，手指若接触笔尖，当笔尖接触火线时，电流会直接通过人体流向大地，造成触电事故，因此A错误；
B. 使用测电笔时，手指必须接触金属笔卡，这样才能使电路形成通路，让氖管在接触火线时发光，若不接触则无法正常工作，因此B错误；
C. 测电笔中的电阻器阻值很大，作用是减小电路中的电流，保证人体安全；铁丝的电阻很小，若用铁丝代替电阻器，会导致电路中电流过大，引发触电事故，因此C错误；
D. 当氖管发光时，说明有微弱电流通过人体，形成了完整的通路，且电流很小，不会对人体造成伤害，因此D正确。
【答案】D
【知识点】测电笔的使用、安全用电常识
【点评】本题考查测电笔的使用方法和原理，属于安全用电的基础知识点，是初中物理的常考内容，需要牢记操作要点和内部电阻的作用，难度较低。
【难度系数】0.3

知识点三 保护线与漏电保护器的作用
1. 在三孔插座中，一个孔接相线，一个孔接中性线，还有一个孔是跟大地连接的，也就是接在保护线上。用电器上三脚插头的较长脚是与用电器的金属外壳接通的。用电器工作时，金属外壳通过保护线与相连，如果金属外壳带
—规律总结
低压断路器、保险丝和漏电保护器都属于保护装置，不同的是低压断路器、保险丝是在电路中电流过大时断开电路，而漏电保护器是在家庭电路中发生漏电时断开电路。
电，那么电流也会从保护线流走，即使人体接触外壳，一般情况下也不会造成伤害。
2. 漏电保护器的作用：如果站在地上的人不小心接触了相线，电流经过流入大地，那么漏电保护器也会迅速，对人身起到保护作用。

1. 大地
2. 人体 切断电路

【分析】本题围绕家庭电路中保护线与漏电保护器的作用展开，需结合安全用电的原理分析填空。第1题，三孔插座的保护线（地线）用于连接大地，三脚插头的长脚连通用电器金属外壳与保护线，因此金属外壳通过保护线与大地相连，漏电时电流会经保护线导入大地，避免人体触电。第2题，站在地上的人接触相线（火线）时，电流会经人体流入大地，漏电保护器检测到漏电后会迅速切断电路，起到保护人身安全的作用。
【解析】1. 三孔插座的保护线作用是将用电器金属外壳与大地相连，当金属外壳漏电时，电流通过保护线导入大地，防止人体触电，故此处应填大地。2. 当站在地上的人接触相线时，电流路径为相线→人体→大地，漏电保护器检测到漏电电流后，会迅速切断电路，从而保护人身安全，故此处依次填人体、切断电路。
【答案】1. 大地；2. 人体、切断电路
【知识点】家庭电路保护线的作用、漏电保护器的作用
【点评】本题是安全用电部分的基础识记题，考查对保护装置工作原理的掌握，难度较低，属于易得分的基础题。
【难度系数】0.7
