例3 右图是某款电热水壶的三脚插头，
为保证用电安全，插头外壳是橡胶材质，这是因为橡胶属于。插头上插脚①较长，将插头插入插座时，可以确保电热水壶的金属外壳先与相连，避免触电事故。
解析 为保证用电安全，插头外壳应该不易导电，插头外壳采用的是橡胶材质，这是因为橡胶属于绝缘体。插头的插脚①较长，接的是保护线，目的是将插头插入插座时，插脚①先接通电路，而插脚②③后接通电路，可确保电热水壶的金属外壳先接触保护线，避免触电事故的发生。
答案 绝缘体 保护线

绝缘体 保护线

【分析】
要解答本题，需结合安全用电的相关常识分析：首先，插头外壳采用橡胶材质，是因为橡胶的导电能力弱，能避免人体接触带电的外壳，因此属于绝缘体；其次，三脚插头的插脚①较长，其作用是在插入插座时，让电热水壶的金属外壳先与保护线相连，防止触电事故。
【解析】
1. 橡胶的导电性能差，属于绝缘体，用橡胶制作插头外壳，可防止人体接触漏电的金属外壳发生触电，保障用电安全；2. 三脚插头的插脚①较长，插入插座时，该插脚会先与插座的保护线（接地线）接通，使电热水壶的金属外壳先连接保护线，若电器发生漏电，电流会通过保护线导入大地，从而避免触电事故。
【答案】
绝缘体 保护线
【知识点】
绝缘体、安全用电
【点评】
本题考查安全用电的基础知识点，结合材料的导电性质和三脚插头的设计原理即可解答，属于基础类题目，难度较低。
【难度系数】
0.6

知识点四 家庭电路的基本组成

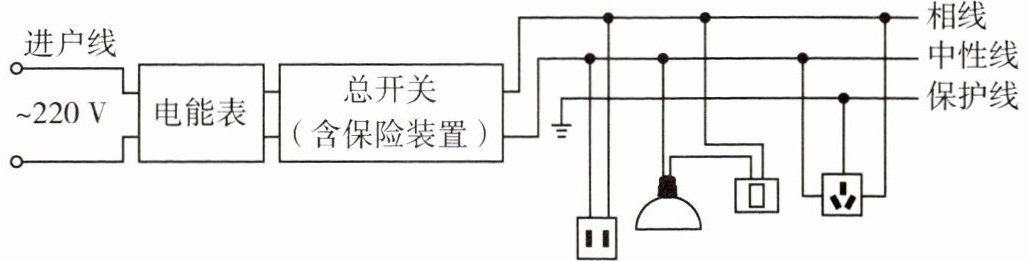

1. 下图是简化了的家庭电路，由进户线、电能表、总开关（含保险装置）、插座、用电器、导线等组成。

2. 根据实际用电需求，可将家庭电路规划为若干分支回路，由将导线引入各个房间内，进行供电。每条分支回路都有专门的开关控制通断，各分支回路之间互不影响。

2. 配电箱

【分析】
要解决该问题，需回忆家庭电路的组成结构：家庭电路在总开关之后，会通过特定装置将导线划分成若干分支回路，分别引入各个房间实现独立供电，结合题目中“将导线引入各个房间、各分支回路互不影响”的描述，即可确定对应的装置。
【解析】
家庭电路中，总开关（含保险装置）之后，通过配电箱将导线分成若干分支回路，把导线引入各个房间进行供电；每条分支回路有专门的开关控制通断，且各分支回路之间互不影响，因此此处应填配电箱。
【答案】
配电箱
【知识点】
家庭电路组成、配电箱作用
【点评】
本题考查家庭电路的基本组成，属于基础知识点，需牢记家庭电路各部分的功能，明确配电箱在分支供电中的作用。
【难度系数】
0.4

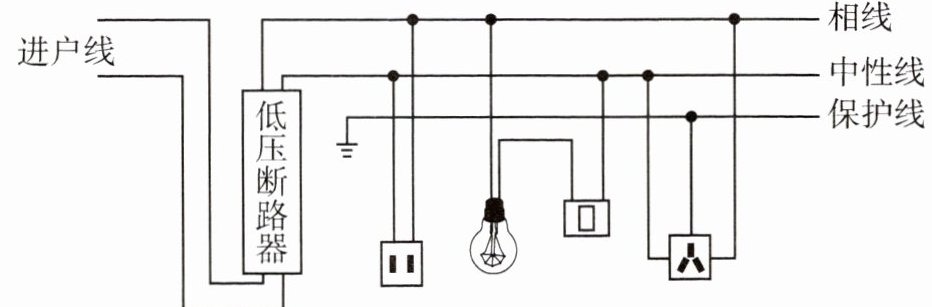

例4（多选）下图是某同学设计的部分家庭电路示意图，其中电器元器件连接正确的是（）


A.低压断路器
B.两孔插座
C.三孔插座
D.带开关的灯泡
—方法技巧
在家庭电路中，为了用电安全，要求开关接在相线和用电器之间；开关与所控制的用电器是串联的，各用电器之间是并联的。
解析 低压断路器是保险丝的升级替代品，装在干路上，在电路中电流过大时自动切断电路，A符合题意。两孔插座中，左孔与中性线相连，右孔与相线相连，B符合题意。三孔插座中，左孔与中性线相连，右孔与相线相连，中间孔接保护线，C符合题意。开关装在连接灯泡的中性线上，当开关断开时，灯泡还与相线相连，接触灯泡会有触电危险，D不符合题意。
答案 ABC

答案 ABC
解析 低压断路器是保险丝的升级替代品，装在干路上，在电路中电流过大时自动切断电路，A符合题意。两孔插座中，左孔与中性线相连，右孔与相线相连，B符合题意。三孔插座中，左孔与中性线相连，右孔与相线相连，中间孔接保护线，C符合题意。开关装在连接灯泡的中性线上，当开关断开时，灯泡还与相线相连，接触灯泡会有触电危险，D不符合题意。

【分析】
本题是家庭电路元件连接的判断题，需依据家庭电路中各元件的安全连接规则，逐一判断每个选项的连接是否正确：低压断路器需接干路、两孔插座遵循“左零右火”、三孔插座遵循“左零右火中间地”、开关需接在相线与用电器之间，据此分析各选项。
【解析】
1. 选项A：低压断路器作为保险丝的替代品，安装在进户后的干路上，电流过大时可自动切断电路，连接正确，符合要求。
2. 选项B：两孔插座的连接规则为“左中性线、右相线”，图中连接符合该规则，正确，符合要求。
3. 选项C：三孔插座的连接规则为“左中性线、右相线、中间孔接保护线”，图中连接符合该规则，正确，符合要求。
4. 选项D：开关应接在相线与灯泡之间，图中开关接在中性线与灯泡之间，断开开关后灯泡仍与相线相连，易引发触电危险，连接错误，不符合要求。因此正确选项为ABC。
【答案】
ABC
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中常见元件的安全连接规则，属于基础的安全用电类题目，需牢记各元件的正确接法，避免用电隐患。
【难度系数】
0.6
