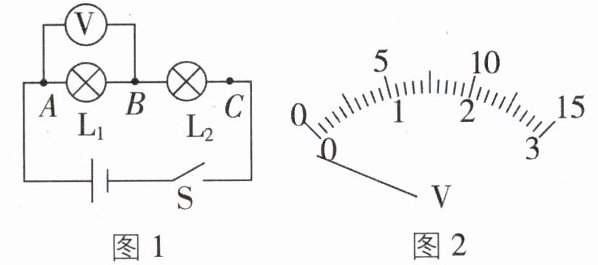

1[2026 陕西西安模拟,中]小雨和小华在“探究串联电路电压的规律”实验中,都设计了如图1所示的电路。

(1)连接电路前,小雨发现电压表指针如图2所示,则他应对电压表进行的操作是。
(2)小雨根据图1连接好电路,闭合开关,发现电压表示数为零,若只有$L_1$或$L_2$中的一处发生故障,则故障可能是或。

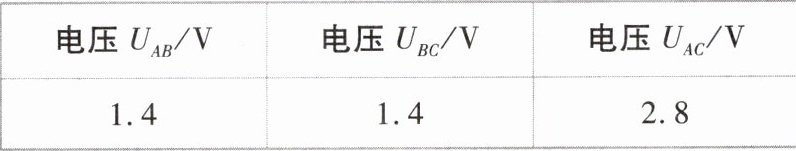

(3)排除故障后,小雨完成了实验,并把数据记录在表格中。分析实验数据得出两个结论:

①串联电路中电源电压等于;
②串联电路中各用电器两端电压相等。
(4)实验结束后小雨和小华交流,小华指出结论②是错误的,造成结论错误的原因是:;另外,小雨的实验在设计方案上还存在另一个不足之处是:。

(1)连接电路前,小雨发现电压表指针如图2所示,接下来他要对电压表进行的操作是调零。
(2)小雨根据图1连接好电路,电压表测L₁两端的电压,闭合开关后,发现电压表示数为零,若只有L₁或L₂中的一处发生故障,则故障可能是与电压表并联的L₁短路,或与电压表并联之外的电路断路,即L₂断路。
(3)由表中数据知:1.4 V+1.4 V=2.8 V,即串联电路中电源电压等于各部分电路两端的电压之和。
(4)实验结束后小雨和小华交流,小华指出结论②是错误的,造成结论错误的原因是:选用了规格相同的小灯泡进行实验。另外,小雨的实验在设计方案上还存在另一个不足之处是:只做了一次实验,得出的结论存在偶然性。

2[2025江苏无锡期中]如图所示，电源电压为6 V保持不变，闭合开关后电压表示数为2.5 V，则（）

A.$L_1$ 两端的电压为2.5 V
B.$L_1$ 两端的电压为3.5 V
C.$L_2$ 两端的电压为3.5 V
D.$L_2$ 两端的电压为6 V

2.B 【解析】由电路图可知，两灯泡串联，电压表测L₂两端的电压，电压表的示数为2.5 V，即L₂两端的电压$U_2=2.5\ \mathrm{V}$；因串联电路中总电压等于各分电压之和，已知电源电压$U=6\ \mathrm{V}$，所以L₁两端的电压$U_1=U-U_2=6\ \mathrm{V}-2.5\ \mathrm{V}=3.5\ \mathrm{V}$。故选B。

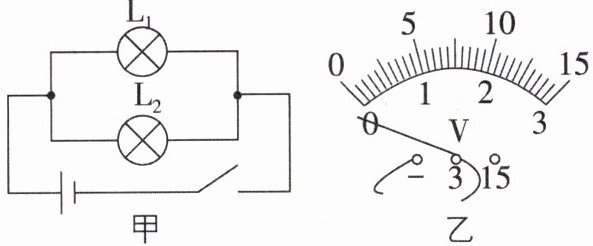

3[2025江苏宿迁期末,中]小阳同学设计了如图甲所示电路探究并联电路的电压特点,请你回
答下列问题。

(1)分别测出小灯泡$L_1$、$L_2$两端的电压及电压,就可以初步分析出并联电路的电压规律。
(2)连接好电路后,同桌说小阳可能组成了一个串联电路。小阳取下其中一个小灯泡,发现闭合开关后另一个小灯泡(填“发光”或“不发光”),说明它们是并联的。
(3)将电压表接在小灯泡$L_1$两端,闭合开关后,电压表出现了如图乙所示的情况,其原因是。
(4)改正错误后,小阳重新连接好电路,并测出第一组数据,断开开关,为了得出并联电路中电压的普遍规律,接下来的操作是。

3.(1)电源 (2)发光 (3)电压表的正、负接线柱接反了 (4)换用不同规格的器材,多次实验(合理即可) 【解析】(1)实验要探究并联电路的电压规律,应分别测出小灯泡$L_1$、$L_2$两端的电压及电源电压,可初步得出并联电路的电压规律。(2)因并联电路中各个用电器独立工作、互不影响,所以,将其中一个灯泡取下后,发现另一个灯泡发光,说明两灯泡的连接方式是并联。(3)图乙中,电压表指针反偏,说明电压表正、负接线柱接反了。(4)测出一组实验数据后,为了得出普遍规律,应换用不同规格的器材(灯泡、电源等),多次实验。

4[2025陕西安康期末]如图所示电路，闭合开关后，灯$\mathrm{L}_1$与$\mathrm{L}_2$均能发光，电压表$\mathrm{V}_2$的示数为2.5 V，下列说法正确的是（）

A.$\mathrm{V}_1$的示数大于2.5 V
B.$\mathrm{V}_1$的示数小于2.5 V
C.$\mathrm{V}$的示数大于2.5 V
D.$\mathrm{V}$的示数等于2.5 V

刷易错 小心有坑~

4.D 【解析】由电路图可知,闭合开关时,两灯并联,电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端的电压,电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压,电压表$\mathrm{V}$测量电源电压。已知电压表$\mathrm{V}_2$的示数为2.5 V,即灯$\mathrm{L}_2$两端的电压为$U_2=2.5\ \mathrm{V}$,因为并联电路各支路两端的电压相等且等于电源电压,所以$U=U_1=U_2=2.5\ \mathrm{V}$,则电压表$\mathrm{V}$、$\mathrm{V}_1$的示数均为2.5 V。故选D。

5[2026河南洛阳期末]两只小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$连接在同一电路中,以下哪个特点可以确认两灯是并联的
()

A.两灯亮度不相同
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等

5.D 【解析】根据两灯亮度不相同不能确定两灯的串并联方式,故A错误;两灯并联时两灯两端的电压一定相等,两灯串联时,若两灯的规格相同,两灯两端的电压也相等,故B错误;两灯串联时,通过两灯的电流一定相等,两灯并联时,若两个灯泡的规格相同,则通过两灯的电流也相等,故C错误;通过两灯的电流不相等,两灯一定并联,故D正确。故选D。
