1[中]如图所示,小倩将两只不同规格的小灯泡连入电路,闭合开关后两灯均发光,两只灯泡$L_1$、$L_2$允许通过的最大电流分别为$I_1$、$I_2$,且$I_1＞I_2$,则下列说法中正确的是 (
A.电路中允许通过的最大电流为$I_1$
B.电路中允许通过的最大电流为$I_2$
C.电路中允许通过的最大电流为$I_1+I_2$
D.电路中通过$L_1$的电流大于通过$L_2$的电流
B
)A.电路中允许通过的最大电流为$I_1$
B.电路中允许通过的最大电流为$I_2$
C.电路中允许通过的最大电流为$I_1+I_2$
D.电路中通过$L_1$的电流大于通过$L_2$的电流
答案
1.B
【解析】由题图知,两灯串联,灯泡$L_1$、$L_2$允许通过的最大电流分别为$I_1$、$I_2$,且$I_1＞I_2$,因为串联电路中电流处处相等,所以电路中允许通过的最大电流为$I_2$。故选B。
【解析】由题图知,两灯串联,灯泡$L_1$、$L_2$允许通过的最大电流分别为$I_1$、$I_2$,且$I_1＞I_2$,因为串联电路中电流处处相等,所以电路中允许通过的最大电流为$I_2$。故选B。

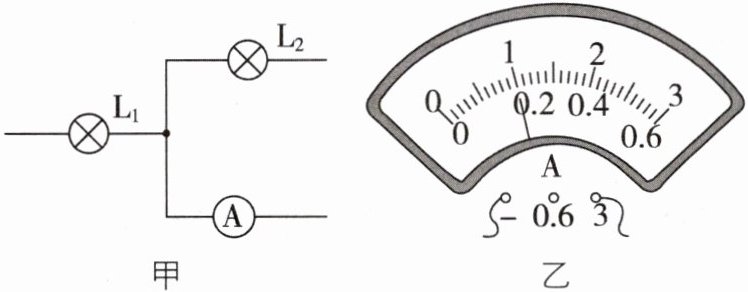

2[2026四川广安期末,中]如图甲所示是电路图中的一部分,已知通过灯泡L₁的电流为0.6 A,通过灯泡L₂的电流为0.4 A,电流表的示数如图乙所示。下列说法正确的是 (
A.电流表的示数为0.2 A
B.灯泡L₁和灯泡L₂是并联的
C.灯泡L₁在干路上
D.如果将灯泡L₁拧下来,电流表的示数不变
B
)A.电流表的示数为0.2 A
B.灯泡L₁和灯泡L₂是并联的
C.灯泡L₁在干路上
D.如果将灯泡L₁拧下来,电流表的示数不变
答案
2.B
【解析】由图乙可知,电流表选用0~3 A的量程,分度值为0.1 A,示数为1 A,已知流经灯泡L₁的电流为0.6 A,流经L₂的电流为0.4 A,因为并联电路中干路电流等于各支路电流之和,所以电流表在干路上,小灯泡L₁和L₂是并联的,故A、C错误,B正确;并联电路中干路电流等于各支路电流之和,如果将灯泡L₁拧下来,电流表的示数会变小,故D错误。
【解析】由图乙可知,电流表选用0~3 A的量程,分度值为0.1 A,示数为1 A,已知流经灯泡L₁的电流为0.6 A,流经L₂的电流为0.4 A,因为并联电路中干路电流等于各支路电流之和,所以电流表在干路上,小灯泡L₁和L₂是并联的,故A、C错误,B正确;并联电路中干路电流等于各支路电流之和,如果将灯泡L₁拧下来,电流表的示数会变小,故D错误。

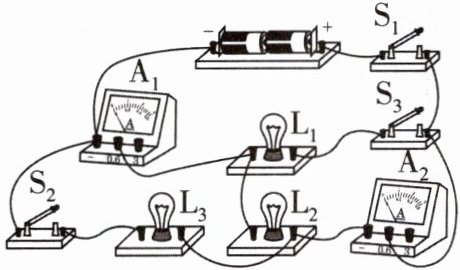

3[2025江苏常州期末,中]如图所示的电路中,三只灯泡完全相同,某同学对该电路进行分析,其中判断正确的是 (
A.只闭合$\mathrm{S}_1$时,只有$\mathrm{L}_2$发光,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大
B.只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_2$和$\mathrm{L}_3$并联,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大
C.只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数小
D.闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时,三只灯泡并联,电流表$\mathrm{A}_1$的示数与$\mathrm{A}_2$的示数相等
D
)A.只闭合$\mathrm{S}_1$时,只有$\mathrm{L}_2$发光,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大
B.只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_2$和$\mathrm{L}_3$并联,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大
C.只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数小
D.闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时,三只灯泡并联,电流表$\mathrm{A}_1$的示数与$\mathrm{A}_2$的示数相等
答案
3.D
【解析】
A 只闭合$\mathrm{S}_1$时,电路为$\mathrm{L}_2$的简单电路,两电流表均测量通过$\mathrm{L}_2$的电流,所以两电流表的示数相同,故A错误
B 只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_2$和$\mathrm{L}_3$并联,$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流,$\mathrm{A}_2$测通过$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和,故电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数小,故B错误
C 只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,$\mathrm{A}_1$测通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和,$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流,故电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大,故C错误
D 闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时,三只灯泡并联,电流表$\mathrm{A}_2$测通过灯泡$\mathrm{L}_2$、$\mathrm{L}_3$的电流之和,电流表$\mathrm{A}_1$测通过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的电流之和,因三只灯泡完全相同,故电流表$\mathrm{A}_1$的示数与$\mathrm{A}_2$的示数相等,故D正确
【解析】
A 只闭合$\mathrm{S}_1$时,电路为$\mathrm{L}_2$的简单电路,两电流表均测量通过$\mathrm{L}_2$的电流,所以两电流表的示数相同,故A错误
B 只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_2$和$\mathrm{L}_3$并联,$\mathrm{A}_1$测通过$\mathrm{L}_2$的电流,$\mathrm{A}_2$测通过$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和,故电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数小,故B错误
C 只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,$\mathrm{A}_1$测通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和,$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流,故电流表$\mathrm{A}_1$的示数比$\mathrm{A}_2$的示数大,故C错误
D 闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时,三只灯泡并联,电流表$\mathrm{A}_2$测通过灯泡$\mathrm{L}_2$、$\mathrm{L}_3$的电流之和,电流表$\mathrm{A}_1$测通过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的电流之和,因三只灯泡完全相同,故电流表$\mathrm{A}_1$的示数与$\mathrm{A}_2$的示数相等,故D正确
4[2026河南开封期中,中]如图所示的充电宝闭合开关,电灯发光,开关与电灯的连接方式是
(第4题图) (第5题图)
串
联。充电宝上有两个输出口,可同时给两部手机充电,输出口1正在为一部手机充电,若把另一部手机接入输出口2,则此时输出口1的电流不变
(填“变大”“变小”或“不变”)。(第4题图) (第5题图)
答案
4.串 不变
【解析】在电路中,开关要控制电灯的通断,需与电灯串联。另一部手机接入输出口2之前,输出口1能为手机充电,说明充电宝的两个输出口是并联关系,并联电路中各支路互不影响,所以当输出口2接入另一部手机时,输出口1所在支路的电流不会发生变化。
【解析】在电路中,开关要控制电灯的通断,需与电灯串联。另一部手机接入输出口2之前,输出口1能为手机充电,说明充电宝的两个输出口是并联关系,并联电路中各支路互不影响,所以当输出口2接入另一部手机时,输出口1所在支路的电流不会发生变化。

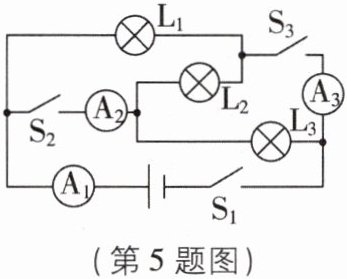

5[2025重庆质检，中]如图所示的电路中，闭合开关S₁、S₂时，A₂测量通过
L₃
（填“L₂”“L₃”或“L₂和L₃”）的电流；三个开关都闭合时，A₁的示数是0.9 A，A₂的示数是0.6 A，A₃的示数是0.5 A，则通过L₂的电流为0.2
A。答案
5.$\boldsymbol{L_3}$ 0.2
【解析】只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_1$、$\mathrm{L}_2$短路,只有灯泡$\mathrm{L}_3$发光,电路是灯泡$\mathrm{L}_3$的简单电路,此时$\mathrm{A}_2$测通过$\mathrm{L}_3$的电流;三个开关都闭合时,三个灯泡并联,$\mathrm{A}_3$测通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流,$\mathrm{A}_3$的示数是0.5 A;$\mathrm{A}_2$测通过$\mathrm{L}_2$和$\mathrm{L}_3$的总电流,$\mathrm{A}_2$的示数是0.6 A,$\mathrm{A}_1$测量干路电流,设通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流分别为$I_1$、$I_2$、$I_3$,则由并联电路的电流特点可得$I_1+I_2=0.5\ \mathrm{A}$,$I_3+I_2=0.6\ \mathrm{A}$,干路电流$I=I_1+I_2+I_3=0.9\ \mathrm{A}$,则$I_3=0.4\ \mathrm{A}$,$I_2=0.2\ \mathrm{A}$,$I_1=0.3\ \mathrm{A}$。
【解析】只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,$\mathrm{L}_1$、$\mathrm{L}_2$短路,只有灯泡$\mathrm{L}_3$发光,电路是灯泡$\mathrm{L}_3$的简单电路,此时$\mathrm{A}_2$测通过$\mathrm{L}_3$的电流;三个开关都闭合时,三个灯泡并联,$\mathrm{A}_3$测通过$\mathrm{L}_1$和$\mathrm{L}_2$的总电流,$\mathrm{A}_3$的示数是0.5 A;$\mathrm{A}_2$测通过$\mathrm{L}_2$和$\mathrm{L}_3$的总电流,$\mathrm{A}_2$的示数是0.6 A,$\mathrm{A}_1$测量干路电流,设通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流分别为$I_1$、$I_2$、$I_3$,则由并联电路的电流特点可得$I_1+I_2=0.5\ \mathrm{A}$,$I_3+I_2=0.6\ \mathrm{A}$,干路电流$I=I_1+I_2+I_3=0.9\ \mathrm{A}$,则$I_3=0.4\ \mathrm{A}$,$I_2=0.2\ \mathrm{A}$,$I_1=0.3\ \mathrm{A}$。
6 核心素养 科学思维[偏难]在如图所示的电路中，当开关S闭合后，电流表A₂的指针偏转至量程的$\frac{2}{3}$处，电流表A₁的指针偏转至量程的$\frac{5}{6}$处，电路中所用的电流表均是双量程的学生电流表(0~0.6 A,0~3 A)，试分析这种现象产生的原因并求出两灯泡中各自通过的电流大小。
答案
出现这种现象的原因是电流表选择的量程不同,$\mathrm{A}_2$选用大量程,$\mathrm{A}_1$选用小量程,通过灯泡$\mathrm{L}_1$的电流是1.5 A,通过灯泡$\mathrm{L}_2$的电流是0.5 A。
【解析】由图知两灯泡并联,电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_2$的电流,电流表$\mathrm{A}_2$测量干路电流。在并联电路中,干路电流等于各支路电流之和,已知电流表$\mathrm{A}_2$的指针偏转至量程的$\frac{2}{3}$处,电流表$\mathrm{A}_1$的指针偏转至量程的$\frac{5}{6}$处,$\mathrm{A}_2$指针偏转角度小于$\mathrm{A}_1$,所以$\mathrm{A}_2$选择的是0~3 A的量程,示数为$I=\frac{2}{3}×3\ \mathrm{A}=2\ \mathrm{A}$;电流表$\mathrm{A}_1$选择的是0~0.6 A的量程,示数为$I_2=\frac{5}{6}×0.6\ \mathrm{A}=0.5\ \mathrm{A}$,所以通过$\mathrm{L}_1$的电流为$I_1=I-I_2=2\ \mathrm{A}-0.5\ \mathrm{A}=1.5\ \mathrm{A}$。
【解析】由图知两灯泡并联,电流表$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_2$的电流,电流表$\mathrm{A}_2$测量干路电流。在并联电路中,干路电流等于各支路电流之和,已知电流表$\mathrm{A}_2$的指针偏转至量程的$\frac{2}{3}$处,电流表$\mathrm{A}_1$的指针偏转至量程的$\frac{5}{6}$处,$\mathrm{A}_2$指针偏转角度小于$\mathrm{A}_1$,所以$\mathrm{A}_2$选择的是0~3 A的量程,示数为$I=\frac{2}{3}×3\ \mathrm{A}=2\ \mathrm{A}$;电流表$\mathrm{A}_1$选择的是0~0.6 A的量程,示数为$I_2=\frac{5}{6}×0.6\ \mathrm{A}=0.5\ \mathrm{A}$,所以通过$\mathrm{L}_1$的电流为$I_1=I-I_2=2\ \mathrm{A}-0.5\ \mathrm{A}=1.5\ \mathrm{A}$。
