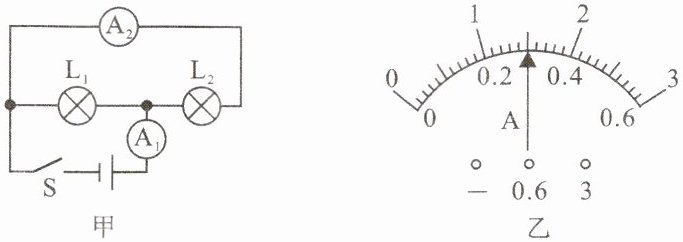

7.在如图甲所示电路中，闭合开关S后，两个灯泡都能发光，图乙为电流表A₁和A₂指针所指位置。下列说法正确的是()。


A.电流表A₁测灯L₁中的电流
B.电流表A₂测灯L₁中的电流
C.通过灯L₁的电流大小是1.2 A
D.通过灯L₂的电流大小是1.2 A

7.C

【分析】
首先分析电路：图甲中L₁与L₂并联，电流表A₁在干路，测量干路总电流；电流表A₂与L₂串联，测量L₂支路的电流。根据并联电路“干路电流等于各支路电流之和”的规律，干路电流大于支路电流，因此两表指针位置相同时，A₁选用大量程（0~3A），A₂选用小量程（0~0.6A）。接下来读取两表的示数，计算通过L₁、L₂的电流，再逐一判断选项。
【解析】
1. 电路分析：由图甲可知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₂支路的电流。
2. 量程与读数：根据并联电路电流规律，干路电流大于支路电流，因此A₁示数大于A₂示数。结合图乙，A₁用0~3A量程，分度值0.1A，示数为1.5A；A₂用0~0.6A量程，分度值0.02A，示数为0.3A。
3. 电流计算：通过L₁的电流I₁ = I_A₁ - I_A₂ = 1.5A - 0.3A = 1.2A；通过L₂的电流I₂ = I_A₂ = 0.3A。
4. 选项判断：A选项中A₁测干路电流，不是L₁的电流，错误；B选项中A₂测L₂的电流，不是L₁的电流，错误；C选项符合计算结果，正确；D选项中L₂电流为0.3A，错误。
【答案】
C
【知识点】
并联电路电流规律，电流表读数，电流表使用
【点评】
本题考查并联电路电流特点与电流表读数，核心是明确电流表测量对象，根据电流大小判断量程，属于电学基础题，需掌握电流表量程选择和并联电流规律。
【难度系数】
0.5

8. 在如图所示电路中,两个小灯泡允许通过的最大电流分别为0.1 A、0.2 A,则电路中允许通过的最大电流为()。

A.0.1 A
B.0.2 A
C.0.3 A
D.0.15 A

8.A

【分析】首先观察电路，确定两个小灯泡为串联连接。根据串联电路的电流特点，电路中各处电流大小相等，因此电路允许通过的最大电流不能超过任意一个小灯泡的最大允许电流，否则会烧坏额定电流较小的灯泡。已知两个灯泡的最大允许电流分别为0.1A和0.2A，需选择较小值作为电路的最大电流。
【解析】由题图可知，L₁与L₂串联。根据串联电路的电流规律：串联电路中各处电流相等。为保证电路安全，电路中的电流不能超过任何一个用电器的最大允许电流。已知L₁允许的最大电流为0.1A，L₂允许的最大电流为0.2A，0.1A ＜ 0.2A，因此电路中允许通过的最大电流为0.1A。
【答案】A
【知识点】串联电路电流规律、电路安全
【点评】本题考查串联电路的电流特点，属于基础题型，核心是理解串联电路电流处处相等，电路最大电流由最小的用电器额定电流决定。
【难度系数】0.7

9.小严同学利用电学实验器材按照如图所示的方式连接了一个电路。电源不变，当开关S闭合时，电流表示数为0.5 A，当开关S断开时，电流表示数变化了0.3 A，则下列分析正确的是()。

A.电流表需要选择0～3 A的测量范围
B.开关S断开时，通过$\mathrm{L}_2$的电流为0.3 A
C.开关S由闭合变为断开，通过$\mathrm{L}_2$的电流变化了0.3 A
D.开关S断开时，通过$\mathrm{L}_2$的电流为0.2 A

9.D

【分析】首先分析电路结构：当开关S闭合时，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测量干路的总电流，此时总电流$I_{\mathrm{总}}=0.5\ \mathrm{A}$；当开关S断开时，电路中只有$\mathrm{L}_2$接入，电流表测量通过$\mathrm{L}_2$的电流，电流表示数变化了$0.3\ \mathrm{A}$，由于并联电路各支路独立工作、互不影响，所以电流的变化量等于通过$\mathrm{L}_1$的电流，即$I_1=0.3\ \mathrm{A}$。接下来根据并联电路的电流规律，计算通过$\mathrm{L}_2$的电流，再逐一分析选项。
【解析】
1. 确定各状态的电流：
S闭合时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测干路电流，$I_{\mathrm{总}}=0.5\ \mathrm{A}$；
S断开时，只有$\mathrm{L}_2$工作，电流表测$\mathrm{L}_2$的电流，电流变化量$\Delta I=0.3\ \mathrm{A}$，即通过$\mathrm{L}_1$的电流$I_1=\Delta I=0.3\ \mathrm{A}$（并联支路独立，断开S后，干路减少的电流就是$\mathrm{L}_1$的电流）。
2. 计算$\mathrm{L}_2$的电流：
根据并联电路电流规律：$I_{\mathrm{总}}=I_1+I_2$，所以通过$\mathrm{L}_2$的电流$I_2=I_{\mathrm{总}}-I_1=0.5\ \mathrm{A}-0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
3. 分析选项：
A选项：电流表最大测量电流为$0.5\ \mathrm{A}$，应选$0～0.6\ \mathrm{A}$量程，A错误；
B选项：S断开时，通过$\mathrm{L}_2$的电流为$0.2\ \mathrm{A}$，不是$0.3\ \mathrm{A}$，B错误；
C选项：并联电路中各支路独立，通过$\mathrm{L}_2$的电流不变，变化的是$\mathrm{L}_1$的电流，C错误；
D选项：S断开时，通过$\mathrm{L}_2$的电流为$0.2\ \mathrm{A}$，D正确。
【答案】
D
【知识点】
并联电路电流规律，电流表使用
【点评】
本题考查并联电路的电流特点，关键是明确开关断开前后电路的连接方式，理解电流变化量对应的支路，属于基础电路题，难度适中。
【难度系数】
0.6

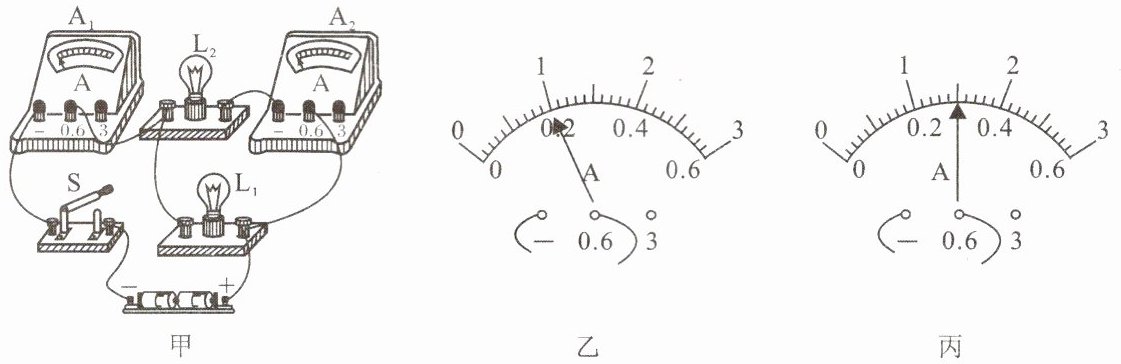

10.小明在探究串、并联电路中的电流特点时连接了如图甲所示的电路，开关S闭合后，两电流表的示数如图乙、丙所示，下列说法正确的是()。


A.通过灯$\mathrm{L}_2$的电流为$0.3\ \mathrm{A}$
B.电流表$\mathrm{A}_2$测通过灯$\mathrm{L}_1$和$\mathrm{L}_2$的总电流
C.若拧下灯$\mathrm{L}_1$，电流表$\mathrm{A}_1$的示数变小
D.若灯$\mathrm{L}_2$短路，则灯$\mathrm{L}_1$会更亮

10.C

【分析】
首先分析电路：图甲中灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。接着读取电流表的示数：$\mathrm{A}_2$对应乙图，选用$0∼0.6\ \mathrm{A}$量程，分度值$0.02\ \mathrm{A}$，示数为$0.2\ \mathrm{A}$（即$\mathrm{L}_2$的电流）；$\mathrm{A}_1$对应丙图，选用$0∼0.6\ \mathrm{A}$量程，分度值$0.02\ \mathrm{A}$，示数为$0.3\ \mathrm{A}$（即干路总电流）。再逐一分析选项：
A选项：通过$\mathrm{L}_2$的电流是$\mathrm{A}_2$的示数$0.2\ \mathrm{A}$，不是$0.3\ \mathrm{A}$，错误；
B选项：$\mathrm{A}_2$仅测$\mathrm{L}_2$支路电流，总电流由$\mathrm{A}_1$测量，错误；
C选项：拧下$\mathrm{L}_1$，$\mathrm{L}_1$支路断开，干路电流变为$\mathrm{L}_2$的电流$0.2\ \mathrm{A}$，小于原来的干路电流$0.3\ \mathrm{A}$，故$\mathrm{A}_1$示数变小，正确；
D选项：若$\mathrm{L}_2$短路，会造成电源短路，$\mathrm{L}_1$不会发光，错误。
【解析】
1. 电路判断：甲图中$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流。
2. 电流表读数：$\mathrm{A}_2$（乙图）量程$0∼0.6\ \mathrm{A}$，示数$I_2=0.2\ \mathrm{A}$；$\mathrm{A}_1$（丙图）量程$0∼0.6\ \mathrm{A}$，示数$I=0.3\ \mathrm{A}$。
3. 选项分析：
A：通过$\mathrm{L}_2$的电流为$0.2\ \mathrm{A}$，A错误；
B：$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，不是总电流，B错误；
C：拧下$\mathrm{L}_1$，干路电流仅为$\mathrm{L}_2$的电流$0.2\ \mathrm{A}$，比原来的$0.3\ \mathrm{A}$小，故$\mathrm{A}_1$示数变小，C正确；
D：$\mathrm{L}_2$短路会导致电源短路，$\mathrm{L}_1$不发光，D错误。
【答案】
C
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题结合并联电路特点和电流表读数考查电路分析，需先明确电流表测量对象，再结合电流规律判断选项，属于基础题型。
【难度系数】
0.5
