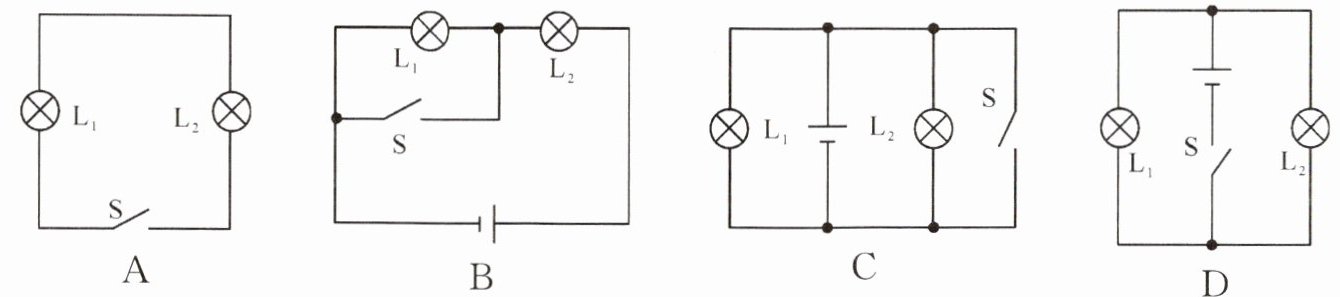

4.在下面的电路中,开关S闭合后,小灯泡$L_1$、$L_2$都能发光的是(
D
)。答案
4.D
解析
【分析】要判断开关闭合后小灯泡$L_1$、$L_2$都能发光，需确保电路有电源、为通路，且两灯都有电流通过（无短路、断路）。需逐个分析各选项的电路结构：
1. 选项A：电路中没有电源，开关闭合后电路中无电流，两灯都不发光；
2. 选项B：开关S闭合后，$L_1$被短路，电流仅通过$L_2$，只有$L_2$发光；
3. 选项C：开关S闭合后，$L_2$被短路，电流仅通过$L_1$，只有$L_1$发光；
4. 选项D：开关S闭合后，$L_1$和$L_2$并联在电源两端，都有电流通过，两灯都发光。
【解析】逐一分析各选项：
A选项：电路缺少电源，开关闭合后无电流，两灯均不发光，不符合要求；
B选项：开关S闭合后，$L_1$被短路，电流路径为电源→S→$L_2$→电源，仅$L_2$发光，不符合；
C选项：开关S闭合后，$L_2$被短路，电流路径为电源→S→电源，仅$L_1$发光，不符合；
D选项：开关S闭合后，$L_1$与$L_2$并联，电流分别通过两灯，两灯都有电流，均发光，符合要求。
【答案】D
【知识点】电路的通路与短路判断；串并联电路
【点评】本题考查电路的基本连接方式，需掌握通路、短路的特点，能正确分析开关闭合后用电器的工作情况，属于基础电路分析题。
【难度系数】0.5
1. 选项A：电路中没有电源，开关闭合后电路中无电流，两灯都不发光；
2. 选项B：开关S闭合后，$L_1$被短路，电流仅通过$L_2$，只有$L_2$发光；
3. 选项C：开关S闭合后，$L_2$被短路，电流仅通过$L_1$，只有$L_1$发光；
4. 选项D：开关S闭合后，$L_1$和$L_2$并联在电源两端，都有电流通过，两灯都发光。
【解析】逐一分析各选项：
A选项：电路缺少电源，开关闭合后无电流，两灯均不发光，不符合要求；
B选项：开关S闭合后，$L_1$被短路，电流路径为电源→S→$L_2$→电源，仅$L_2$发光，不符合；
C选项：开关S闭合后，$L_2$被短路，电流路径为电源→S→电源，仅$L_1$发光，不符合；
D选项：开关S闭合后，$L_1$与$L_2$并联，电流分别通过两灯，两灯都有电流，均发光，符合要求。
【答案】D
【知识点】电路的通路与短路判断；串并联电路
【点评】本题考查电路的基本连接方式，需掌握通路、短路的特点，能正确分析开关闭合后用电器的工作情况，属于基础电路分析题。
【难度系数】0.5

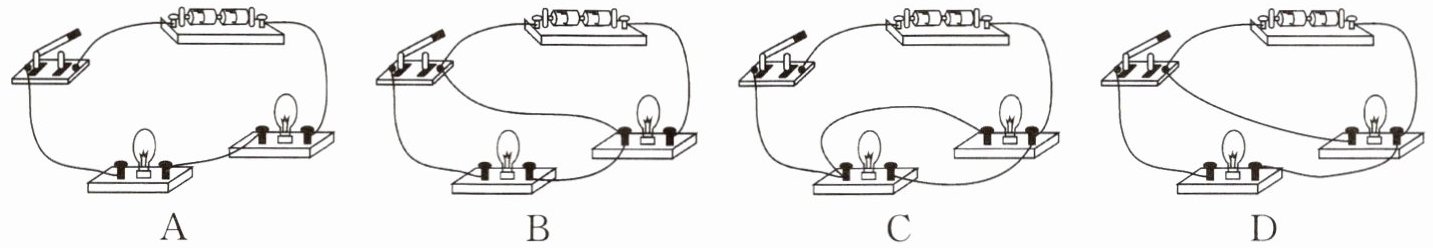

5. 下图所示的电路中，有一只灯泡被短接的是(
B
)。答案
5.B
解析
【分析】要判断哪个电路中有灯泡被短接，需先明确短路的概念：电流不经过某一用电器，直接通过导线形成通路，该用电器就被短路。我们逐一分析四个选项的电流路径：
选项A：电流依次经过开关、两个灯泡，属于串联电路，无短路情况；
选项B：电流从电源正极出发，经过开关后，有一根导线直接连接了其中一个灯泡的两端，导致该灯泡被短路，电流不会经过这个灯泡；
选项C：两个灯泡的两端分别连接在电源两端，属于并联电路，无短路；
选项D：两个灯泡同样是并联接入电路，无短路情况。因此符合要求的是B。
【解析】逐个分析各电路：
1. 选项A：串联电路，电流依次通过开关和两个灯泡，无短路；
2. 选项B：一根导线直接并联在左侧灯泡的两端，电流会优先通过导线，导致左侧灯泡被短接；
3. 选项C：并联电路，两个灯泡均正常接入，无短路；
4. 选项D：并联电路，两个灯泡都正常工作，无短路。
综上，有一只灯泡被短接的是B。
【答案】B
【知识点】电路短路、串并联电路判断
【点评】本题考查电路短路的判断，核心是理解短路的定义，通过分析电流路径即可快速解题，属于基础电路题。
【难度系数】0.3
选项A：电流依次经过开关、两个灯泡，属于串联电路，无短路情况；
选项B：电流从电源正极出发，经过开关后，有一根导线直接连接了其中一个灯泡的两端，导致该灯泡被短路，电流不会经过这个灯泡；
选项C：两个灯泡的两端分别连接在电源两端，属于并联电路，无短路；
选项D：两个灯泡同样是并联接入电路，无短路情况。因此符合要求的是B。
【解析】逐个分析各电路：
1. 选项A：串联电路，电流依次通过开关和两个灯泡，无短路；
2. 选项B：一根导线直接并联在左侧灯泡的两端，电流会优先通过导线，导致左侧灯泡被短接；
3. 选项C：并联电路，两个灯泡均正常接入，无短路；
4. 选项D：并联电路，两个灯泡都正常工作，无短路。
综上，有一只灯泡被短接的是B。
【答案】B
【知识点】电路短路、串并联电路判断
【点评】本题考查电路短路的判断，核心是理解短路的定义，通过分析电流路径即可快速解题，属于基础电路题。
【难度系数】0.3

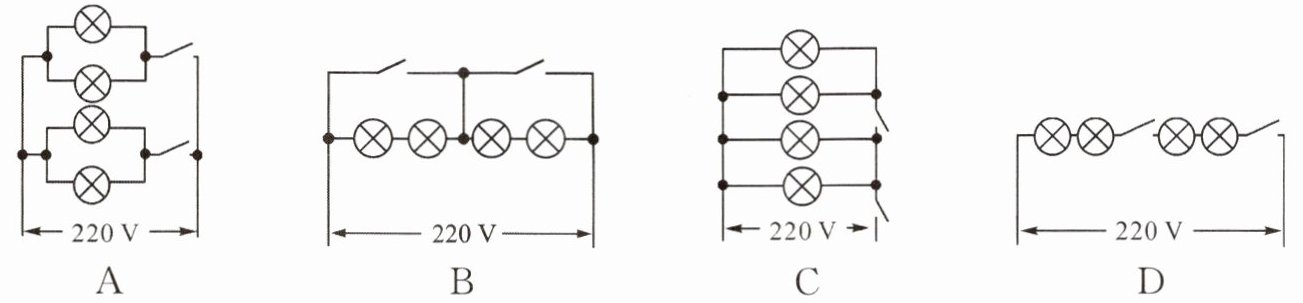

6. 教室内有四盏220 V的灯、两个开关，每个开关控制两盏灯。下图中能正确反映教室这四盏灯连接情况的是（
A
）。答案
6.A
解析
【分析】
要解决这道题，需明确两个核心要求：①教室内的灯额定电压为220V，家庭电路电压为220V，因此灯需并联在电路中，保证每盏灯两端电压为220V；②每个开关控制两盏灯，说明每个开关应与它所控制的两盏灯在同一支路，且该支路的两盏灯需并联。接下来逐一分析选项是否符合要求。
【解析】
选项A：上方两盏灯并联，由一个开关控制；下方两盏灯并联，由另一个开关控制，两个支路并联在220V电源两端，每盏灯两端电压均为220V，能正常工作，且满足每个开关控制两盏灯的要求，符合题意。
选项B：四盏灯串联，总电压为220V，根据串联分压规律，每盏灯两端电压远小于220V，无法正常工作，不符合要求。
选项C：四盏灯虽为并联，但两个开关均接在干路，断开任意一个开关，所有灯都会熄灭，无法实现“每个开关控制两盏灯”的要求，不符合题意。
选项D：四盏灯分为两组串联后整体串联，总电压220V，每盏灯分压不足，无法正常工作，不符合要求。
【答案】
A
【知识点】
家庭电路连接、并联电路特点
【点评】
本题考查家庭电路的连接规则，需结合用电器额定电压和开关的控制作用分析电路，核心是理解并联电路中各支路电压相等的特点。
【难度系数】
0.6
要解决这道题，需明确两个核心要求：①教室内的灯额定电压为220V，家庭电路电压为220V，因此灯需并联在电路中，保证每盏灯两端电压为220V；②每个开关控制两盏灯，说明每个开关应与它所控制的两盏灯在同一支路，且该支路的两盏灯需并联。接下来逐一分析选项是否符合要求。
【解析】
选项A：上方两盏灯并联，由一个开关控制；下方两盏灯并联，由另一个开关控制，两个支路并联在220V电源两端，每盏灯两端电压均为220V，能正常工作，且满足每个开关控制两盏灯的要求，符合题意。
选项B：四盏灯串联，总电压为220V，根据串联分压规律，每盏灯两端电压远小于220V，无法正常工作，不符合要求。
选项C：四盏灯虽为并联，但两个开关均接在干路，断开任意一个开关，所有灯都会熄灭，无法实现“每个开关控制两盏灯”的要求，不符合题意。
选项D：四盏灯分为两组串联后整体串联，总电压220V，每盏灯分压不足，无法正常工作，不符合要求。
【答案】
A
【知识点】
家庭电路连接、并联电路特点
【点评】
本题考查家庭电路的连接规则，需结合用电器额定电压和开关的控制作用分析电路，核心是理解并联电路中各支路电压相等的特点。
【难度系数】
0.6
7.在如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$、$\mathrm{V}_2$、$\mathrm{V}_3$的示数分别为$U_1$、$U_2$、$U_3$，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1$、$I_2$，那么下列关系正确的是（
A.$U_2 = U_1 + U_3$，$I_1 = I_2$
B.$U_1 = U_2 = U_3$，$I_1 = I_2$
C.$U_1 + U_2 = U_3$，$I_1 ＜ I_2$
D.$U_2 = U_1 + U_3$，$I_1 ＞ I_2$
A
）。A.$U_2 = U_1 + U_3$，$I_1 = I_2$
B.$U_1 = U_2 = U_3$，$I_1 = I_2$
C.$U_1 + U_2 = U_3$，$I_1 ＜ I_2$
D.$U_2 = U_1 + U_3$，$I_1 ＞ I_2$
答案
7.A
解析
【分析】要解决此题，需先明确电路结构：闭合开关后，两个电阻串联。根据串联电路的电流特点，串联电路中电流处处相等，可判断电流表的示数关系；再分析各电压表测量的对象：V₁测下方电阻电压，V₃测上方电阻电压，V₂测两电阻总电压，结合串联电路电压规律即可得出电压关系。
【解析】闭合开关后，电路为两个电阻串联，根据串联电路电流规律，串联电路各处电流相等，因此电流表A₁、A₂的示数相等，即I₁=I₂；电压表V₁测量下方电阻两端电压，V₃测量上方电阻两端电压，V₂测量两电阻的总电压，根据串联电路电压规律，总电压等于各部分电压之和，故U₂=U₁+U₃。综上，正确关系对应选项A。
【答案】A
【知识点】串联电路电流规律、串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电流和电压规律，核心是正确分析电路连接方式及电压表的测量对象，属于基础电路题，难度不大。
【难度系数】0.6
【解析】闭合开关后，电路为两个电阻串联，根据串联电路电流规律，串联电路各处电流相等，因此电流表A₁、A₂的示数相等，即I₁=I₂；电压表V₁测量下方电阻两端电压，V₃测量上方电阻两端电压，V₂测量两电阻的总电压，根据串联电路电压规律，总电压等于各部分电压之和，故U₂=U₁+U₃。综上，正确关系对应选项A。
【答案】A
【知识点】串联电路电流规律、串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电流和电压规律，核心是正确分析电路连接方式及电压表的测量对象，属于基础电路题，难度不大。
【难度系数】0.6

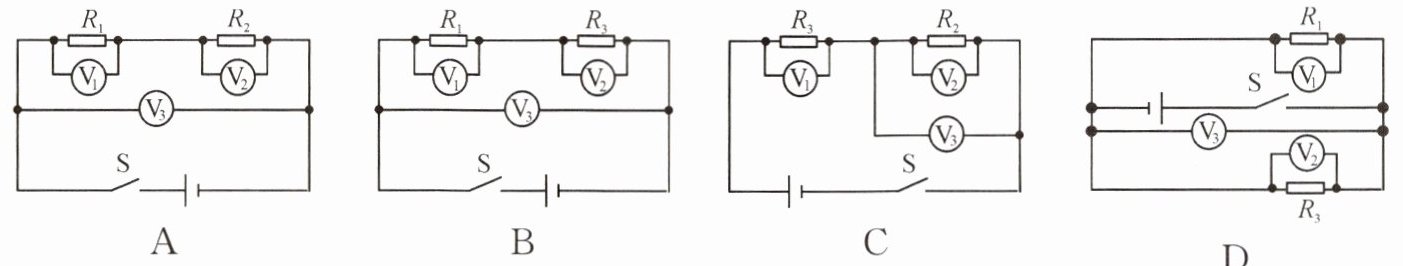

8. 在探究电路的电压规律时用了下列图中的某个电路，已知$R_1=R_2＜R_3$，电压表$\mathrm{V}_1$、$\mathrm{V}_2$和$\mathrm{V}_3$的读数分别为1.0 V、1.5 V和2.5 V。实验时的电路图应是（
B
）。答案
8.B
解析
【分析】要解决此题，需先明确：并联电路各支路电压相等，串联电路总电压等于各部分电压之和，且串联时电流处处相等，根据$U=IR$，电阻越大，两端电压越大。结合已知$R_1=R_2＜R_3$和电压表示数，逐一分析选项：
1. 由$V_1=1.0V$、$V_2=1.5V$不相等，可知电路为串联（并联电压相等），排除并联的选项D；
2. 分析串联选项：
选项A：$R_1$与$R_2$串联，因$R_1=R_2$，分压应相等，但$V_1≠V_2$，排除；
选项B：$R_1$与$R_3$串联，$V_1$测$R_1$电压，$V_2$测$R_3$电压，$V_3$测总电压，总电压$U=1.0V+1.5V=2.5V$，与$V_3$示数一致；且$R_1＜R_3$，$R_3$分压更大（1.5V＞1.0V），符合题意；
选项C：$R_3$与$R_2$串联，因$R_2＜R_3$，$R_3$分压应更大，但$V_1$（$R_3$）示数1.0V＜$V_2$（$R_2$）示数1.5V，矛盾，排除。
【解析】
1. 判断电路类型：并联电路各支路电压相等，本题中$V_1≠V_2$，故电路为串联，排除选项D；
2. 分析选项A：$R_1$与$R_2$串联，已知$R_1=R_2$，根据串联分压，$U_1=U_2$，但$V_1=1.0V≠V_2=1.5V$，不符合，排除；
3. 分析选项B：$R_1$与$R_3$串联，$V_1$测$R_1$电压（$U_1=1.0V$），$V_2$测$R_3$电压（$U_3=1.5V$），$V_3$测总电压，总电压$U=U_1+U_3=1.0V+1.5V=2.5V$，与$V_3$示数一致；又因$R_1＜R_3$，串联时电阻越大分压越大，$R_3$分压更大，符合已知条件，正确；
4. 分析选项C：$R_3$与$R_2$串联，已知$R_2＜R_3$，则$R_3$分压应大于$R_2$，但$V_1$（$R_3$）示数小于$V_2$（$R_2$）示数，矛盾，排除。
综上，符合条件的电路图为B。
【答案】B
【知识点】串联电路电压规律、欧姆定律应用、电压表使用
【点评】本题结合串联分压规律考查电路分析，需先判断电路连接方式，再结合电阻关系和电压表示数逐一排除，是电路基础题，需掌握串联电路电压与电阻的关系。
【难度系数】0.5
1. 由$V_1=1.0V$、$V_2=1.5V$不相等，可知电路为串联（并联电压相等），排除并联的选项D；
2. 分析串联选项：
选项A：$R_1$与$R_2$串联，因$R_1=R_2$，分压应相等，但$V_1≠V_2$，排除；
选项B：$R_1$与$R_3$串联，$V_1$测$R_1$电压，$V_2$测$R_3$电压，$V_3$测总电压，总电压$U=1.0V+1.5V=2.5V$，与$V_3$示数一致；且$R_1＜R_3$，$R_3$分压更大（1.5V＞1.0V），符合题意；
选项C：$R_3$与$R_2$串联，因$R_2＜R_3$，$R_3$分压应更大，但$V_1$（$R_3$）示数1.0V＜$V_2$（$R_2$）示数1.5V，矛盾，排除。
【解析】
1. 判断电路类型：并联电路各支路电压相等，本题中$V_1≠V_2$，故电路为串联，排除选项D；
2. 分析选项A：$R_1$与$R_2$串联，已知$R_1=R_2$，根据串联分压，$U_1=U_2$，但$V_1=1.0V≠V_2=1.5V$，不符合，排除；
3. 分析选项B：$R_1$与$R_3$串联，$V_1$测$R_1$电压（$U_1=1.0V$），$V_2$测$R_3$电压（$U_3=1.5V$），$V_3$测总电压，总电压$U=U_1+U_3=1.0V+1.5V=2.5V$，与$V_3$示数一致；又因$R_1＜R_3$，串联时电阻越大分压越大，$R_3$分压更大，符合已知条件，正确；
4. 分析选项C：$R_3$与$R_2$串联，已知$R_2＜R_3$，则$R_3$分压应大于$R_2$，但$V_1$（$R_3$）示数小于$V_2$（$R_2$）示数，矛盾，排除。
综上，符合条件的电路图为B。
【答案】B
【知识点】串联电路电压规律、欧姆定律应用、电压表使用
【点评】本题结合串联分压规律考查电路分析，需先判断电路连接方式，再结合电阻关系和电压表示数逐一排除，是电路基础题，需掌握串联电路电压与电阻的关系。
【难度系数】0.5

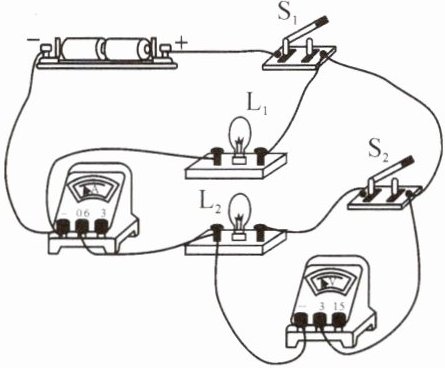

9.在如图所示的电路中，闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均发光。下列说法正确的是（
A.电流表测量干路的电流
B.电压表示数等于$\mathrm{L}_1$两端的电压
C.只断开$\mathrm{S}_2$，电流表示数不变
D.只断开$\mathrm{S}_2$，电压表示数变为零
B
）。A.电流表测量干路的电流
B.电压表示数等于$\mathrm{L}_1$两端的电压
C.只断开$\mathrm{S}_2$，电流表示数不变
D.只断开$\mathrm{S}_2$，电压表示数变为零
答案
9.B
解析
【分析】
首先明确电路连接：闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联。电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流；电压表并联在电源（或$\mathrm{L}_1$、$\mathrm{L}_2$）两端，测量电源电压。再逐一分析选项，结合并联电路的电流、电压规律判断对错。
【解析】
闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
1. 电流表仅与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路电流，并非干路电流，故A错误；
2. 并联电路中各支路电压等于电源电压，电压表并联在电源两端，因此电压表示数等于$\mathrm{L}_1$两端的电压，故B正确；
3. 只断开$\mathrm{S}_2$，$\mathrm{L}_2$支路断开，电流表所在支路无电流，电流表示数变为0，示数会减小，故C错误；
4. 只断开$\mathrm{S}_2$，电压表通过$\mathrm{L}_1$支路仍连接在电源两端，测量电源电压，示数不为零，故D错误。
【答案】
B
【知识点】
并联电路电压规律、电流表使用、电压表使用
【点评】
本题需先判断电路连接方式和电表测量对象，再结合并联电路的电压特点分析选项，属于基础电路分析题。
【难度系数】
0.4
首先明确电路连接：闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联。电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流；电压表并联在电源（或$\mathrm{L}_1$、$\mathrm{L}_2$）两端，测量电源电压。再逐一分析选项，结合并联电路的电流、电压规律判断对错。
【解析】
闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
1. 电流表仅与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路电流，并非干路电流，故A错误；
2. 并联电路中各支路电压等于电源电压，电压表并联在电源两端，因此电压表示数等于$\mathrm{L}_1$两端的电压，故B正确；
3. 只断开$\mathrm{S}_2$，$\mathrm{L}_2$支路断开，电流表所在支路无电流，电流表示数变为0，示数会减小，故C错误；
4. 只断开$\mathrm{S}_2$，电压表通过$\mathrm{L}_1$支路仍连接在电源两端，测量电源电压，示数不为零，故D错误。
【答案】
B
【知识点】
并联电路电压规律、电流表使用、电压表使用
【点评】
本题需先判断电路连接方式和电表测量对象，再结合并联电路的电压特点分析选项，属于基础电路分析题。
【难度系数】
0.4
