·预习点①磁场对通电导线的作用
1.通电导体棒在磁场中运动
通电导线在磁场中要受到力的作用，力的方向跟$\boxed{①}$的方向、$\boxed{②}$的方向都有关系。当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得$\boxed{③}$。

2.通电线圈在磁场中转动

3.换向器

(1)组成:两个铜制半圆环。如图所示,C和D组成换向器,它们中间断开,彼此绝缘,且跟电刷A和B接触,与电源组成闭合回路。
(2)作用:当通电线圈刚转过平衡位置时,能自动改变线圈中的$\boxed{⑧}$方向,使线圈持续转动下去。

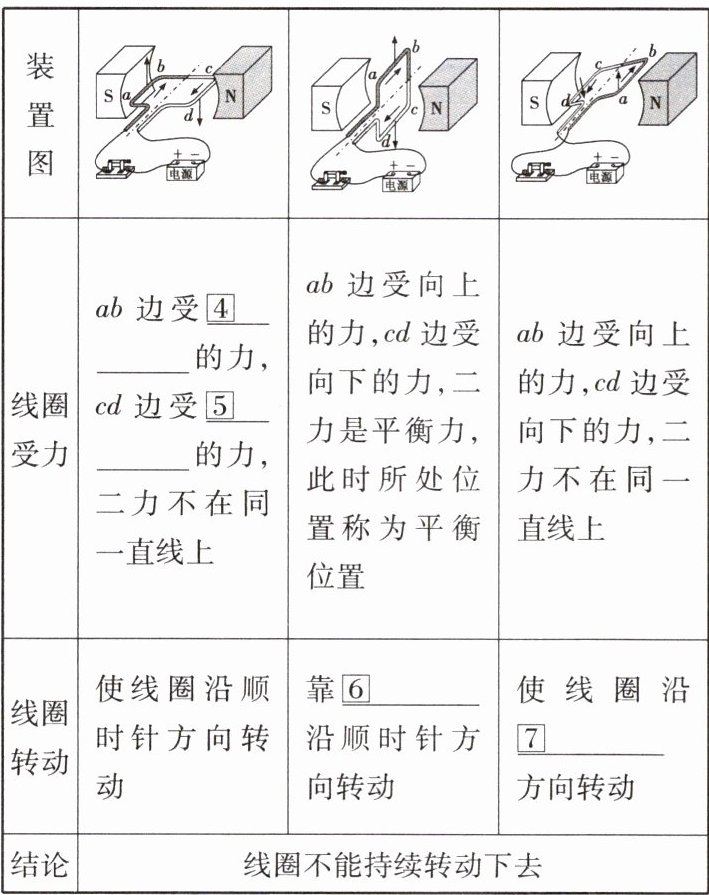

装置图
线圈受力
ab边受$\boxed{④}$的力，cd边受$\boxed{⑤}$的力，二力不在同一直线上；ab边受向上的力，cd边受向下的力，二力是平衡力，此时所处位置称为平衡位置；ab边受向上的力，cd边受向下的力，二力不在同一直线上
线圈转动
使线圈沿顺时针方向转动；靠$\boxed{⑥}$沿顺时针方向转动；使线圈沿$\boxed{⑦}$方向转动
结论
线圈不能持续转动下去

1. ① 电流
② 磁场
③ 相反
2. ④ 向上
⑤ 向下
⑥ 惯性
⑦ 逆时针
3.(2) ⑧ 电流

【分析】本题考查磁场对通电导线作用的相关基础知识点，解题时需结合课本中通电导体受力方向的影响因素、通电线圈在磁场中的转动规律、换向器的作用等内容，逐一对应各空的要求进行填写。首先明确通电导线在磁场中受力方向由电流方向和磁场方向决定，改变其中一个方向，受力方向相反；再根据线圈在平衡位置的受力情况、转动的惯性及换向器的作用，确定各空的答案。
【解析】1. 通电导线在磁场中受力的方向：根据课本知识，通电导线在磁场中受力的方向跟电流方向、磁场方向都有关系，当电流方向或磁场方向相反时，受力方向也相反，因此①填电流，②填磁场，③填相反。2. 通电线圈在磁场中的受力与转动：线圈在平衡位置时，ab边受向上的力，cd边受向下的力；线圈转过平衡位置后，靠惯性继续转动，故⑥填惯性；换向器改变电流方向后，线圈受力方向改变，沿逆时针方向转动，故⑦填逆时针；ab边始终受向上的力，cd边受向下的力，因此④填向上，⑤填向下。3. 换向器的作用：当通电线圈刚转过平衡位置时，换向器能自动改变线圈中的电流方向，使线圈持续转动，故⑧填电流。
【答案】①电流；②磁场；③相反；④向上；⑤向下；⑥惯性；⑦逆时针；⑧电流
【知识点】磁场对通电导线的作用；通电线圈的转动；换向器的作用
【点评】本题为预习阶段的基础知识点填空题，主要考查对磁场对通电导线作用相关概念的识记，难度较低，适合预习时巩固基础。
【难度系数】0.2

·预习点2电动机的基本构造
电动机主要由⑨和⑩两部分组成，能够转动的部分叫作⑪，固定不动的部分叫作⑫。

⑨ 线圈
⑩ 磁体
⑪ 转子
⑫ 定子

【分析】
本题考查电动机的基本构造，解题时需回忆电动机的组成结构：电动机由转动部分和固定部分构成，转动部分的核心是线圈，固定部分的核心是磁体，再对应转动、固定部分的名称即可完成填空。
【解析】
电动机的主要构造分为两部分：①转动的线圈，对应⑨填线圈；②固定的磁体，对应⑩填磁体；其中能够转动的部分叫作转子，对应⑪；固定不动的部分叫作定子，对应⑫。
【答案】
⑨ 线圈；⑩ 磁体；⑪ 转子；⑫ 定子
【知识点】
电动机基本构造
【点评】
本题为预习阶段的基础识记题，考查电动机的核心构造名称，是学习电动机工作原理的基础，难度较低，准确记忆即可作答。
【难度系数】
0.8

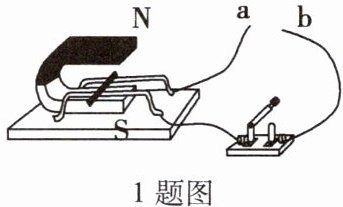

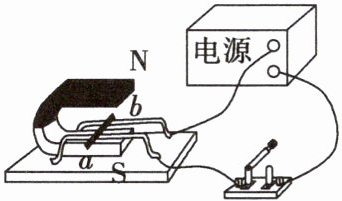

1.在“探究如何让通电导线在磁场中动起来”的实验中(如图),下列说法不正确的是 ()。


A.ab 处应该接入电源
B.根据该原理可以制成电动机
C.同时改变磁场方向和电流方向,导体棒的运动方向要改变
D.导体棒在磁场中受力的方向与电流方向和磁场方向有关

1. C

【分析】
要判断各选项的正误，需结合“通电导线在磁场中受力运动”的实验原理：通电导体在磁场中受磁场力作用，受力方向与电流方向、磁场方向有关；若同时改变电流方向和磁场方向，受力方向不变；该原理可制成电动机。逐一分析选项即可得出答案。
【解析】
本题考查通电导线在磁场中受力运动的实验相关知识：
1. 选项A：该实验需要让导体通电才能观察受力情况，因此ab处应接入电源，A说法正确；
2. 选项B：电动机的工作原理是通电线圈在磁场中受力转动，与该实验原理一致，B说法正确；
3. 选项C：通电导体的受力方向由电流方向和磁场方向共同决定，若同时改变磁场方向和电流方向，导体的受力方向不变，因此导体棒的运动方向不会改变，C说法错误；
4. 选项D：导体棒在磁场中受力的方向确实与电流方向和磁场方向有关，改变其中一个方向，受力方向会改变，D说法正确。
【答案】
C
【知识点】
磁场对通电导线的作用；电动机原理
【点评】
本题围绕通电导线在磁场中受力运动的实验，考查实验装置、原理及受力方向的影响因素，需明确“同时改变电流和磁场方向时，受力方向不变”这一核心知识点，避免出错。
【难度系数】
0.5

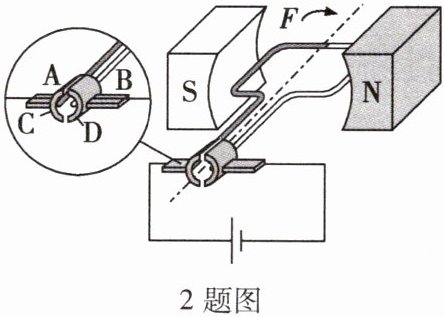

2. 如图所示，在直流电动机的工作过程中，“换向器”起到了关键的作用，它能在线圈刚转过平衡位置时就自动改变线圈中的。直流电动机工作时把电能转化为和内能。

2 题图

2. 电流方向 机械能

【分析】
要解答本题，需掌握直流电动机的核心构造与工作原理：首先，换向器是直流电动机的关键部件，其功能是在线圈刚转过平衡位置时，自动改变线圈中的电流方向，以此保证线圈受力方向与转动方向一致，让线圈持续转动；其次，直流电动机工作时，消耗电能，大部分转化为使线圈转动的机械能，同时因电流的热效应，部分电能转化为内能，因此能量转化以电能转化为机械能为主。
【解析】
1. 换向器的作用：当直流电动机的线圈转过平衡位置时，若不改变电流方向，线圈两侧的受力方向会阻碍线圈继续转动，换向器会在此刻自动改变线圈中的电流方向，使线圈受力方向与转动方向匹配，实现持续转动，因此第一个空应填电流方向。
2. 能量转化：直流电动机工作时，消耗电能，主要转化为带动线圈转动的机械能，同时电流通过线圈电阻会产生热量，转化为内能，因此第二个空应填机械能。
【答案】
电流方向 机械能
【知识点】
直流电动机、换向器作用、能量转化
【点评】
本题考查直流电动机的基础知识点，属于识记类内容，核心是掌握换向器的作用和电动机的能量转化，难度较低。
【难度系数】
0.2
