16. 最早的磁化技术出现在我国宋代. 据《武经总要》记载，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮制成指南鱼，静止时便能为人们指明方向. 如图所示，若指南鱼被磁化后，鱼头为该磁体的 N 极，则下列说法正确的是 (
A.被磁化后，指南鱼周围产生磁感线
B.被磁化后，指南鱼就不再会被其他磁体吸引
C.指南鱼在水中静止时，鱼头指向地理南方
D.指南鱼在水中静止时，鱼头指向地磁场南极
D
)A.被磁化后，指南鱼周围产生磁感线
B.被磁化后，指南鱼就不再会被其他磁体吸引
C.指南鱼在水中静止时，鱼头指向地理南方
D.指南鱼在水中静止时，鱼头指向地磁场南极
答案
D
解析
【分析】
要解决这道题，需结合地磁场、磁感线、磁体的基本性质等知识点，逐个分析选项：
1. 明确磁感线的本质：磁感线是假想的曲线，并非真实存在；
2. 磁体的基本性质：磁体之间会相互作用，且能吸引铁磁性物质；
3. 地磁场与地理南北极的关系：地磁场的南极位于地理北极附近，地磁场的北极位于地理南极附近，根据异名磁极相互吸引判断指南鱼静止时的指向。
【解析】
逐一分析各选项：
选项A：磁感线是为了形象直观地描述磁场而假想的曲线，并不是真实存在的，指南鱼被磁化后周围存在磁场，但不会产生磁感线，故A错误。
选项B：被磁化后的指南鱼属于磁体，磁体之间会发生相互吸引或排斥的作用，同时磁体能够吸引铁、钴、镍等铁磁性物质，因此指南鱼仍会被其他磁体吸引，故B错误。
选项C、D：地球是一个巨大的磁体，地磁场的南极位于地理北极附近，地磁场的北极位于地理南极附近。根据异名磁极相互吸引的原理，指南鱼的鱼头（N极）会指向地磁场的南极（地理北极方向），因此C错误，D正确。
【答案】
D
【知识点】
地磁场、磁感线的概念、磁体的性质
【点评】
本题考查地磁场、磁体性质及磁感线的相关基础知识，重点在于理清地磁场南北极与地理南北极的对应关系，以及区分磁感线的假想性与磁场的真实性，需要学生扎实掌握磁现象的基本概念。
【难度系数】
0.7
要解决这道题，需结合地磁场、磁感线、磁体的基本性质等知识点，逐个分析选项：
1. 明确磁感线的本质：磁感线是假想的曲线，并非真实存在；
2. 磁体的基本性质：磁体之间会相互作用，且能吸引铁磁性物质；
3. 地磁场与地理南北极的关系：地磁场的南极位于地理北极附近，地磁场的北极位于地理南极附近，根据异名磁极相互吸引判断指南鱼静止时的指向。
【解析】
逐一分析各选项：
选项A：磁感线是为了形象直观地描述磁场而假想的曲线，并不是真实存在的，指南鱼被磁化后周围存在磁场，但不会产生磁感线，故A错误。
选项B：被磁化后的指南鱼属于磁体，磁体之间会发生相互吸引或排斥的作用，同时磁体能够吸引铁、钴、镍等铁磁性物质，因此指南鱼仍会被其他磁体吸引，故B错误。
选项C、D：地球是一个巨大的磁体，地磁场的南极位于地理北极附近，地磁场的北极位于地理南极附近。根据异名磁极相互吸引的原理，指南鱼的鱼头（N极）会指向地磁场的南极（地理北极方向），因此C错误，D正确。
【答案】
D
【知识点】
地磁场、磁感线的概念、磁体的性质
【点评】
本题考查地磁场、磁体性质及磁感线的相关基础知识，重点在于理清地磁场南北极与地理南北极的对应关系，以及区分磁感线的假想性与磁场的真实性，需要学生扎实掌握磁现象的基本概念。
【难度系数】
0.7

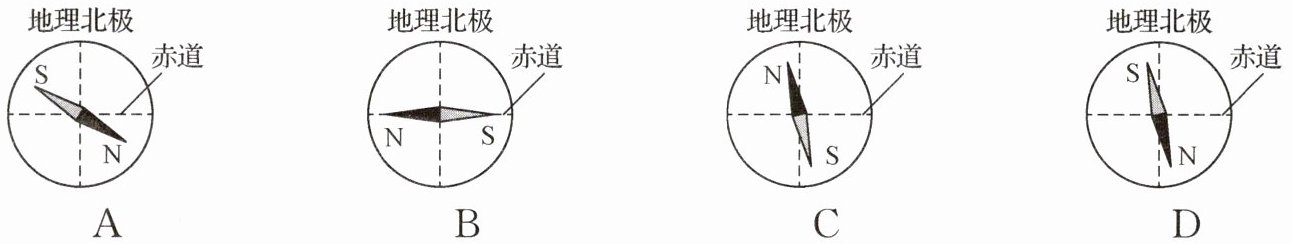

17. 宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也.”图中符合上述说法的是 (
A
B
C D
C
)A
B
C D
答案
C
解析
【分析】
首先，我们需要明确题目核心是理解沈括记载的地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也”，意思是小磁针的指南端（S极）指向南方，但并非正南方，而是略微偏东。
接下来，回忆小磁针静止时的指向规律：小磁针N极指向地磁南极（地理北极附近），S极指向地磁北极（地理南极附近）。
最后，结合四个选项的图示，判断哪个选项中S极的指向符合“南偏东”的特点，即可选出正确答案。
【解析】
根据沈括的记载，小磁针的指南端（S极）应指向地理南极方向，且略微偏东。结合图示（地理北极在上，赤道水平）：
1. 选项A：N极指向东南方向，不符合小磁针指向规律，排除；
2. 选项B：小磁针水平指向东西方向，与“指南”不符，排除；
3. 选项C：S极指向南偏东方向，符合“微偏东，不全南”的描述，符合题意；
4. 选项D：N极指向南偏东方向，不符合小磁针指向规律，排除。
【答案】
C
【知识点】
地磁偏角；小磁针指向规律
【点评】
本题以古代科学记载为背景，考查对地磁偏角和小磁针指向规律的理解，需要准确解读“微偏东”的含义，区分小磁针N、S极的指向，将物理规律与史料描述结合分析。
【难度系数】
0.6
首先，我们需要明确题目核心是理解沈括记载的地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也”，意思是小磁针的指南端（S极）指向南方，但并非正南方，而是略微偏东。
接下来，回忆小磁针静止时的指向规律：小磁针N极指向地磁南极（地理北极附近），S极指向地磁北极（地理南极附近）。
最后，结合四个选项的图示，判断哪个选项中S极的指向符合“南偏东”的特点，即可选出正确答案。
【解析】
根据沈括的记载，小磁针的指南端（S极）应指向地理南极方向，且略微偏东。结合图示（地理北极在上，赤道水平）：
1. 选项A：N极指向东南方向，不符合小磁针指向规律，排除；
2. 选项B：小磁针水平指向东西方向，与“指南”不符，排除；
3. 选项C：S极指向南偏东方向，符合“微偏东，不全南”的描述，符合题意；
4. 选项D：N极指向南偏东方向，不符合小磁针指向规律，排除。
【答案】
C
【知识点】
地磁偏角；小磁针指向规律
【点评】
本题以古代科学记载为背景，考查对地磁偏角和小磁针指向规律的理解，需要准确解读“微偏东”的含义，区分小磁针N、S极的指向，将物理规律与史料描述结合分析。
【难度系数】
0.6

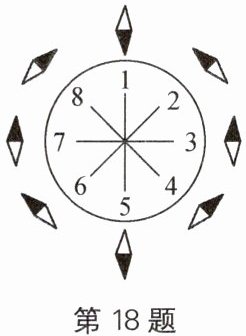

18. 一蛋糕盒里放有一条形磁体，盒外均匀放有八个小磁针(黑色端为 N 极)，小磁针静止时，指向如图所示，由此可以判定条形磁体在盒内摆放方向为 (
A.沿 1—5 连线位置，N 极在 5，S 极在 1
B.沿 2—6 连线位置，N 极在 2，S 极在 6
C.沿 3—7 连线位置，N 极在 3，S 极在 7
D.沿 4—8 连线位置，N 极在 4，S 极在 8
A
)A.沿 1—5 连线位置，N 极在 5，S 极在 1
B.沿 2—6 连线位置，N 极在 2，S 极在 6
C.沿 3—7 连线位置，N 极在 3，S 极在 7
D.沿 4—8 连线位置，N 极在 4，S 极在 8
答案
A
解析
【分析】
要判断盒内条形磁体的摆放方向，需结合磁场的基本性质分析：小磁针静止时N极的指向为该点的磁场方向（即磁感线方向），而条形磁体外部的磁感线是从N极出发，回到S极。观察盒外小磁针的指向，可发现所有小磁针的N极指向呈现出从5指向1的趋势，说明磁感线由5指向1，因此条形磁体的N极在5，S极在1，沿1—5连线摆放。
【解析】
1. 明确磁场相关规律：小磁针静止时N极的指向与该点的磁感线方向一致；条形磁体外部的磁感线总是从N极出发，回到S极。
2. 观察题图中小磁针的指向：1位置的小磁针N极指向盒内1处，5位置的小磁针N极指向盒内5处，其余小磁针的N极指向也符合磁感线从5指向1的走向。
3. 综合判断：条形磁体沿1—5连线位置摆放，且N极在5，S极在1，与选项A的描述一致。
【答案】
A
【知识点】
磁场的方向；条形磁体磁场分布；磁感线的特点
【点评】
本题考查磁场相关的基础知识点，解题核心是利用小磁针N极指向与磁感线方向的对应关系，结合条形磁体外部磁感线的走向判断磁体位置与磁极。需准确掌握磁场方向的规定，避免混淆磁极的指向规律。
【难度系数】
0.6
要判断盒内条形磁体的摆放方向，需结合磁场的基本性质分析：小磁针静止时N极的指向为该点的磁场方向（即磁感线方向），而条形磁体外部的磁感线是从N极出发，回到S极。观察盒外小磁针的指向，可发现所有小磁针的N极指向呈现出从5指向1的趋势，说明磁感线由5指向1，因此条形磁体的N极在5，S极在1，沿1—5连线摆放。
【解析】
1. 明确磁场相关规律：小磁针静止时N极的指向与该点的磁感线方向一致；条形磁体外部的磁感线总是从N极出发，回到S极。
2. 观察题图中小磁针的指向：1位置的小磁针N极指向盒内1处，5位置的小磁针N极指向盒内5处，其余小磁针的N极指向也符合磁感线从5指向1的走向。
3. 综合判断：条形磁体沿1—5连线位置摆放，且N极在5，S极在1，与选项A的描述一致。
【答案】
A
【知识点】
磁场的方向；条形磁体磁场分布；磁感线的特点
【点评】
本题考查磁场相关的基础知识点，解题核心是利用小磁针N极指向与磁感线方向的对应关系，结合条形磁体外部磁感线的走向判断磁体位置与磁极。需准确掌握磁场方向的规定，避免混淆磁极的指向规律。
【难度系数】
0.6

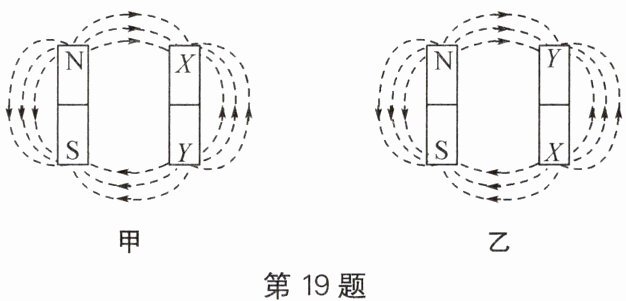

19. 在一根条形磁体附近平行放置一根与磁体形状完全相同的棒状物体 XY 后，其周围磁感线的分布情况如图甲所示，将 XY 两端对调以后，磁感线分布情况未发生改变，如图乙所示，则棒状物体 XY 可能是 (
A.软铁棒
B.铜棒
C.条形磁体，其中 X 端为 N 极
D.条形磁体，其中 Y 端为 N 极
A
)A.软铁棒
B.铜棒
C.条形磁体，其中 X 端为 N 极
D.条形磁体，其中 Y 端为 N 极
答案
A
解析
【分析】
首先结合磁感线分布和XY对调后磁感线不变的现象，从磁体、磁化的角度分析：
1. 非磁性材料：铜棒无法被磁化，周围不会形成题目中的磁感线分布，可排除；
2. 永磁体：若XY是条形磁体，磁极固定，两端对调后自身磁极位置改变，磁感线分布必然变化，与题意不符；
3. 软磁性材料：软铁棒会被条形磁体磁化，对调后会被重新磁化，磁极随外磁场改变，磁感线分布可保持不变，符合题意。
【解析】
逐一分析选项：
选项B：铜棒是不导磁的非磁性材料，不能被磁化，周围不会出现图中的磁感线分布，故B错误；
选项C、D：若XY是条形磁体，其磁极固定，两端对调后自身磁极位置改变，周围磁感线分布会发生明显变化，与题目中“磁感线分布情况未发生改变”矛盾，故C、D错误；
选项A：软铁棒是软磁性材料，在条形磁体附近会被磁化，当XY两端对调后，软铁棒会被反向磁化，磁极随之改变，因此磁感线分布保持不变，符合题意。
【答案】
A
【知识点】
磁化现象；软磁材料特性
【点评】
本题考查对磁化现象及不同磁性质材料的区分，关键是理解软铁棒被磁化后磁极可随外磁场改变的特点，需结合磁感线的性质进行判断。
【难度系数】
0.6
首先结合磁感线分布和XY对调后磁感线不变的现象，从磁体、磁化的角度分析：
1. 非磁性材料：铜棒无法被磁化，周围不会形成题目中的磁感线分布，可排除；
2. 永磁体：若XY是条形磁体，磁极固定，两端对调后自身磁极位置改变，磁感线分布必然变化，与题意不符；
3. 软磁性材料：软铁棒会被条形磁体磁化，对调后会被重新磁化，磁极随外磁场改变，磁感线分布可保持不变，符合题意。
【解析】
逐一分析选项：
选项B：铜棒是不导磁的非磁性材料，不能被磁化，周围不会出现图中的磁感线分布，故B错误；
选项C、D：若XY是条形磁体，其磁极固定，两端对调后自身磁极位置改变，周围磁感线分布会发生明显变化，与题目中“磁感线分布情况未发生改变”矛盾，故C、D错误；
选项A：软铁棒是软磁性材料，在条形磁体附近会被磁化，当XY两端对调后，软铁棒会被反向磁化，磁极随之改变，因此磁感线分布保持不变，符合题意。
【答案】
A
【知识点】
磁化现象；软磁材料特性
【点评】
本题考查对磁化现象及不同磁性质材料的区分，关键是理解软铁棒被磁化后磁极可随外磁场改变的特点，需结合磁感线的性质进行判断。
【难度系数】
0.6
20. 两个磁体相互靠近后，磁体间磁感线的分布如图所示(未画出磁感线的方向). 已知左侧磁极为 S 极，请在图中括号内标出右侧磁极的名称，并画出 A 点的磁场方向.
答案
解析
【分析】
首先根据磁感线的分布判断磁极关系：磁感线相互排斥说明是同名磁极，已知左侧为S极，因此右侧磁极也为S极；其次，磁场方向与磁感线的切线方向一致，且磁感线指向S极，所以A点的磁场方向沿磁感线切线指向右侧的S极。
【解析】
1. 标注右侧磁极：
观察磁感线分布，两侧磁感线相互排斥，说明两个磁体是同名磁极。已知左侧磁极为S极，因此右侧磁极为S极，在图中括号内标注“S”。
2. 绘制A点磁场方向：
磁场方向与磁感线的切线方向一致，且磁感线指向S极，过A点作磁感线的切线，箭头指向右侧的S极（沿磁感线指向S极的方向）。
【答案】
右侧括号内标注“S”，A点磁场方向如图所示（箭头沿磁感线切线指向右侧S极）。
【知识点】
磁感线的特点；磁场方向判断
【点评】
本题考查磁感线性质与磁场方向的判断，解题核心是掌握“同名磁极磁感线相互排斥”“磁场方向与磁感线切线方向一致”的知识点，需结合磁感线分布准确推导磁极和磁场方向。
【难度系数】
0.6
首先根据磁感线的分布判断磁极关系：磁感线相互排斥说明是同名磁极，已知左侧为S极，因此右侧磁极也为S极；其次，磁场方向与磁感线的切线方向一致，且磁感线指向S极，所以A点的磁场方向沿磁感线切线指向右侧的S极。
【解析】
1. 标注右侧磁极：
观察磁感线分布，两侧磁感线相互排斥，说明两个磁体是同名磁极。已知左侧磁极为S极，因此右侧磁极为S极，在图中括号内标注“S”。
2. 绘制A点磁场方向：
磁场方向与磁感线的切线方向一致，且磁感线指向S极，过A点作磁感线的切线，箭头指向右侧的S极（沿磁感线指向S极的方向）。
【答案】
右侧括号内标注“S”，A点磁场方向如图所示（箭头沿磁感线切线指向右侧S极）。
【知识点】
磁感线的特点；磁场方向判断
【点评】
本题考查磁感线性质与磁场方向的判断，解题核心是掌握“同名磁极磁感线相互排斥”“磁场方向与磁感线切线方向一致”的知识点，需结合磁感线分布准确推导磁极和磁场方向。
【难度系数】
0.6
