2026年初中必刷题八年级科学上册浙教版浙江专版第75页答案

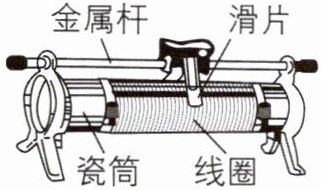

1[2026浙江丽水期末]如图所示是实验室常用的一种滑动变阻器。下列关于滑动变阻器构造的说法正确的是（
C
）


A.滑片与金属杆之间是绝缘的
B.瓷筒与线圈之间不能绝缘
C.线圈是用电阻率较大的合金线制成的
D.瓷筒上缠绕的合金线表面是绝缘的

答案

1.C 【解析】滑片与金属杆之间不能是绝缘的，否则无法改变电阻,故A错误;瓷筒与线圈之间是绝缘的,故B错误;线圈是用电阻率较大的合金线制成的,故C正确;瓷筒上缠绕的合金线和滑片接触的位置处没有绝缘漆,是导通的,故D错误。故选C。
2[2025浙江杭州质检]一个滑动变阻器铭牌上标有“20 Ω 1 A”的字样，它的意思是指变阻器的
（
D
）

A.电阻最小值是20 Ω，允许通过的最大电流是1 A
B.电阻最小值是20 Ω，允许通过的最小电流是1 A
C.电阻最大值是20 Ω，允许通过的最小电流是1 A
D.电阻变化范围是0~20 Ω，允许通过的最大电流是1 A

答案

2.D 【解析】铭牌上标有“20 Ω 1 A”的字样，“20 Ω 1 A”的含义是滑动变阻器接入电路的电阻范围是0~20 Ω,即接入电路电阻的最大值为20 Ω,允许通过的最大电流是1 A。

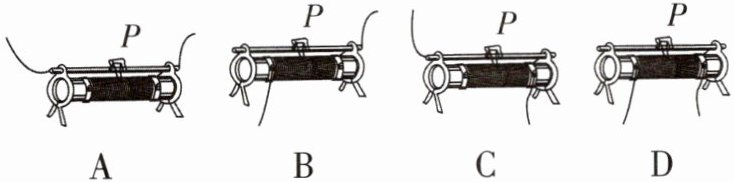

3[2025浙江金华期末]根据电路图连接实物图是一项重要的实验技能。某款真空包装机的简化电路图如图所示。下列选项中滑动变阻器的连接方式与电路图相对应的是（
C
）

答案

3.C 【解析】根据题中电路图可知,滑动变阻器的滑片向左移动时接入电路的电阻变大,说明变阻器下方右侧接线柱接入电路,上方任意选择一个接线柱接入电路即可,故C正确;移动A、D选项中滑动变阻器的滑片不能改变变阻器接入电路的电阻,将B选项中变阻器的滑片向左移动时变阻器接入电路的电阻变小,故A、B、D错误。故选C。
4[2025浙江绍兴期末]如图所示，图乙为滑动变阻器的结构示意图，当滑动变阻器的滑片P向左移动时，图甲中电流表的示数变小，则滑动变阻器串联接入电路的接线柱是（
C
）


A.C和D
B.A和B
C.C和B
D.A和D

答案

4.C 【解析】滑动变阻器的滑片P向左移动时,电路中的电流变小,说明滑动变阻器接入电路中的电阻变大,故可判断滑片右边的电阻丝接入电路,说明变阻器下方右侧的接线柱B接入电路,上方任意选一个接线柱接入电路,故C正确。故选C。

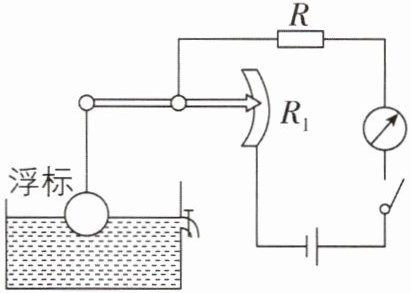

5[2026浙江杭州期中,中]如图所示是自动测定油箱内油量的装置,当油位下降时,$R_1$接入电路的电阻
变大
(填“变大”“变小”或“不变”),油量表由
电流表
改装而成。

刷易错 小心有坑~

答案

5.变大 电流表 【解析】由题图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;油位下降时,浮标下移,滑片上移,$R_1$接入电路中的电阻变大。

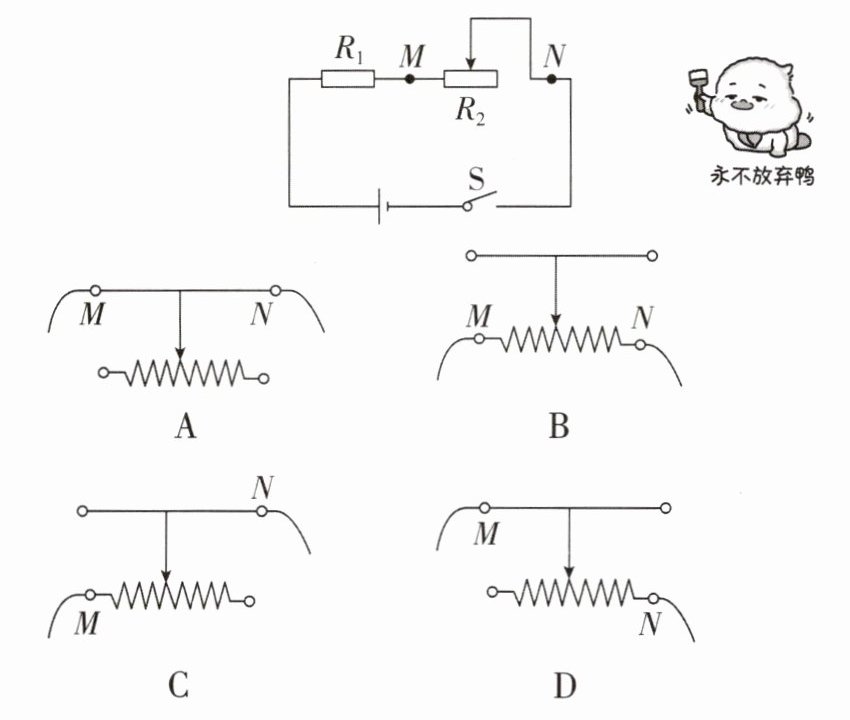

6[2025浙江温州期末,中]根据电路图连接实物图是一项重要的实验技能。下列选项中滑动变阻器的连接方式与电路图相对应的是（
C
）

答案

6.C 【解析】根据电路图可知,滑片向右移动时,滑动变阻器接入电路的电阻变大;又因滑动变阻器采用“一上一下”的接法,所以滑动变阻器下方的左侧接线柱接入电路,上方的任意一个接线柱接入电路,故C正确。
