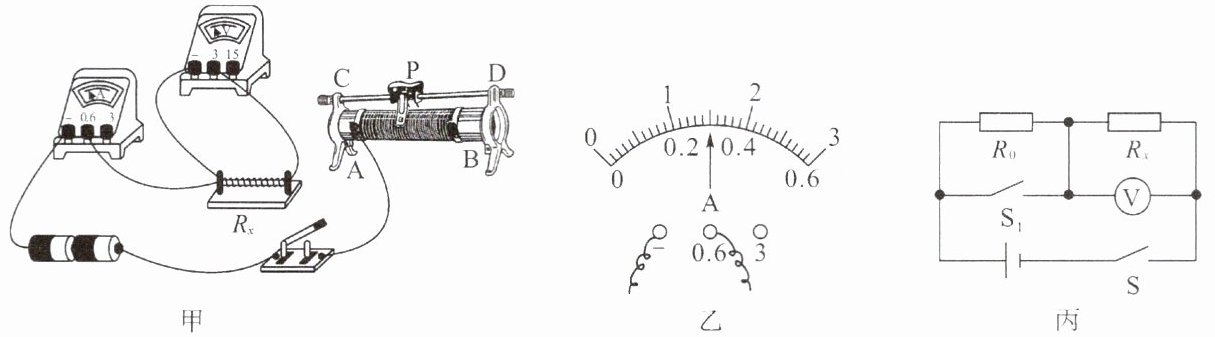

3. 图甲是用伏安法测未知电阻$ R_x $的实验图。

(1)请用笔画线代替导线,将图甲中实物电路连接完整。
(2)闭合开关,将滑片P向左滑动,此时电压表示数为2.4 V,电流表示数如图乙所示,其读数为$ I = $
(3)若实验中只有一个电压表和一个已知电阻$ R_0 $,小明设计了如图丙所示的电路,同样可以测量未知电阻$ R_x $,请将实验步骤补充完整。
①闭合S,断开$ S_1 $,用电压表测出待测电阻$ R_x $两端的电压为$ U_1 $。
②
③请写出用测量值$ U、U_1 $及$ R_0 $来表示$ R_x $的表达式:$ R_x = $
(1)请用笔画线代替导线,将图甲中实物电路连接完整。
(2)闭合开关,将滑片P向左滑动,此时电压表示数为2.4 V,电流表示数如图乙所示,其读数为$ I = $
0.3
A,则未知电阻$ R_x = $8
Ω。(3)若实验中只有一个电压表和一个已知电阻$ R_0 $,小明设计了如图丙所示的电路,同样可以测量未知电阻$ R_x $,请将实验步骤补充完整。
①闭合S,断开$ S_1 $,用电压表测出待测电阻$ R_x $两端的电压为$ U_1 $。
②
闭合S、S₁
,用电压表测出电源的电压$ U $。③请写出用测量值$ U、U_1 $及$ R_0 $来表示$ R_x $的表达式:$ R_x = $
$\frac{U_1R_0}{U-U_1}$
。答案
3.(1)图略(将滑动变阻器的上接线柱与定值电阻的右接线柱相连)
(2)0.3 8
(3)②闭合S、S₁ ③$\frac{U_1R_0}{U-U_1}$
(2)0.3 8
(3)②闭合S、S₁ ③$\frac{U_1R_0}{U-U_1}$
解析
【分析】
本题是伏安法测未知电阻的实验题,分三小问:
1. 连接滑动变阻器需遵循“一上一下”接线原则,图中滑动变阻器已接下接线柱A,需将上接线柱(C或D)与待测电阻Rx的右接线柱相连,保证滑动变阻器正常变阻;
2. 电流表读数需先确定量程和分度值,再根据指针位置读数,最后利用欧姆定律计算未知电阻;
3. 缺电流表时,利用串联电路电流相等的特点,通过电压表测电压,结合已知电阻R0间接得到电路电流,进而推导Rx的表达式,需明确开关通断时的电路状态。
【解析】
(1) 滑动变阻器应“一上一下”接入电路,图中滑动变阻器下接线柱A已接入,因此将滑动变阻器的上接线柱C(或D)与待测电阻Rx的右接线柱连接,完成实物电路。
(2) 电流表选用0~0.6A量程,分度值为0.02A,指针指向0.3A,故电流I=0.3A;根据欧姆定律$R_x=\frac{U}{I}=\frac{2.4V}{0.3A}=8Ω$。
(3) ②闭合开关S和S₁,此时R₀被短路,电压表测电源电压U;③当闭合S、断开S₁时,Rx与R₀串联,电路电流$I=\frac{U-U_1}{R_0}$,因串联电路电流相等,故$R_x=\frac{U_1}{I}=\frac{U_1R_0}{U-U_1}$。
【答案】
(1) 图略(将滑动变阻器的上接线柱与定值电阻的右接线柱相连);(2) 0.3;8;(3) ②闭合S、S₁;③$\frac{U_1R_0}{U-U_1}$
【知识点】
伏安法测电阻、欧姆定律、特殊方法测电阻
【点评】
本题考查电学实验的基础内容,涵盖滑动变阻器接线、电流表读数、欧姆定律应用,以及缺电流表时利用串联电路特点测电阻的方法,需掌握电路分析和公式推导能力,是初中电学的核心题型之一。
【难度系数】
0.6
本题是伏安法测未知电阻的实验题,分三小问:
1. 连接滑动变阻器需遵循“一上一下”接线原则,图中滑动变阻器已接下接线柱A,需将上接线柱(C或D)与待测电阻Rx的右接线柱相连,保证滑动变阻器正常变阻;
2. 电流表读数需先确定量程和分度值,再根据指针位置读数,最后利用欧姆定律计算未知电阻;
3. 缺电流表时,利用串联电路电流相等的特点,通过电压表测电压,结合已知电阻R0间接得到电路电流,进而推导Rx的表达式,需明确开关通断时的电路状态。
【解析】
(1) 滑动变阻器应“一上一下”接入电路,图中滑动变阻器下接线柱A已接入,因此将滑动变阻器的上接线柱C(或D)与待测电阻Rx的右接线柱连接,完成实物电路。
(2) 电流表选用0~0.6A量程,分度值为0.02A,指针指向0.3A,故电流I=0.3A;根据欧姆定律$R_x=\frac{U}{I}=\frac{2.4V}{0.3A}=8Ω$。
(3) ②闭合开关S和S₁,此时R₀被短路,电压表测电源电压U;③当闭合S、断开S₁时,Rx与R₀串联,电路电流$I=\frac{U-U_1}{R_0}$,因串联电路电流相等,故$R_x=\frac{U_1}{I}=\frac{U_1R_0}{U-U_1}$。
【答案】
(1) 图略(将滑动变阻器的上接线柱与定值电阻的右接线柱相连);(2) 0.3;8;(3) ②闭合S、S₁;③$\frac{U_1R_0}{U-U_1}$
【知识点】
伏安法测电阻、欧姆定律、特殊方法测电阻
【点评】
本题考查电学实验的基础内容,涵盖滑动变阻器接线、电流表读数、欧姆定律应用,以及缺电流表时利用串联电路特点测电阻的方法,需掌握电路分析和公式推导能力,是初中电学的核心题型之一。
【难度系数】
0.6

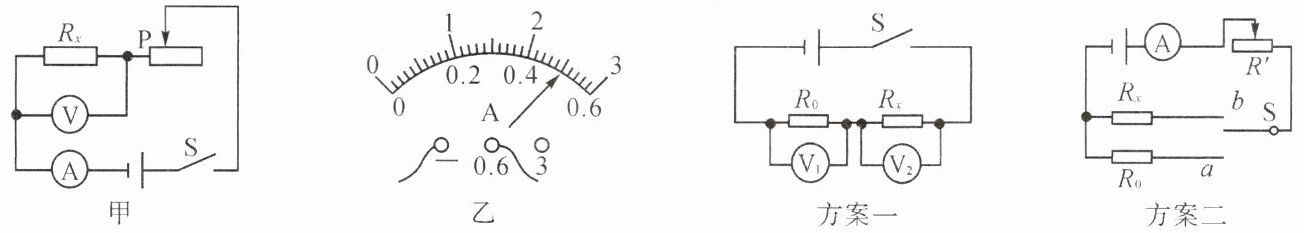

4. 图甲是测量定值电阻$R_x$阻值的实验电路,器材可以满足实验要求。

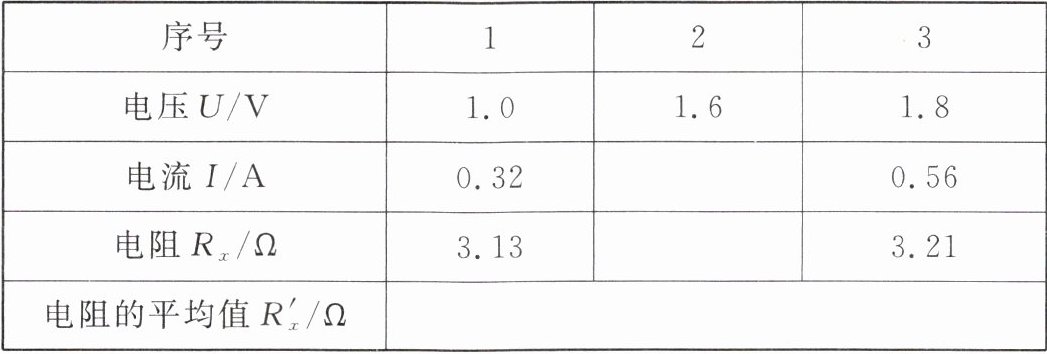

(1)同学们按照电路图正确连接电路后,闭合开关,改变电阻$R_x$两端的电压进行了三次实验,其中第二次实验中电流表的示数如图乙所示,请将表格中的实验数据补充完整。

(2)同学们又设计了两种测量方案,方案中定值电阻的阻值为$R_0$。
①方案一:闭合开关S,如果电压表$\mathrm{V}_1$和$\mathrm{V}_2$的读数分别为$U_1$和$U_2$,则电阻$R_x$阻值的表达式为$R_x = \frac{U_2 R_0}{U_1}$。
②方案二:电路中$R_x ≠ R_0$,将S接到a,读出电流表的示数$I_1$,再将S接到b,读出电流表的示数$I_2$,由$I_1 R_0 = I_2 R_x$可得$R_x = \frac{I_1 R_0}{I_2}$。请判断该方案是否正确,并简要说明理由:
(1)同学们按照电路图正确连接电路后,闭合开关,改变电阻$R_x$两端的电压进行了三次实验,其中第二次实验中电流表的示数如图乙所示,请将表格中的实验数据补充完整。
(2)同学们又设计了两种测量方案,方案中定值电阻的阻值为$R_0$。
①方案一:闭合开关S,如果电压表$\mathrm{V}_1$和$\mathrm{V}_2$的读数分别为$U_1$和$U_2$,则电阻$R_x$阻值的表达式为$R_x = \frac{U_2 R_0}{U_1}$。
②方案二:电路中$R_x ≠ R_0$,将S接到a,读出电流表的示数$I_1$,再将S接到b,读出电流表的示数$I_2$,由$I_1 R_0 = I_2 R_x$可得$R_x = \frac{I_1 R_0}{I_2}$。请判断该方案是否正确,并简要说明理由:
该方案不正确,滑动变阻器$R'$接入电路的阻值不为0时,两种情况下$R_x$和$R_0$两端的电压不相等(或该方案正确,滑动变阻器$R'$接入电路的阻值为0时,两端电压的等量关系成立)
。答案
4.(1)0.50 3.20 3.18
(2)①$\frac{U_2R_0}{U_1}$ ②该方案不正确,滑动变阻器$R'$接入电路的阻值不为0时,两种情况下$R_x$和$R_0$两端的电压不相等(或该方案正确,滑动变阻器$R'$接入电路的阻值为0时,两端电压的等量关系成立)
(2)①$\frac{U_2R_0}{U_1}$ ②该方案不正确,滑动变阻器$R'$接入电路的阻值不为0时,两种情况下$R_x$和$R_0$两端的电压不相等(或该方案正确,滑动变阻器$R'$接入电路的阻值为0时,两端电压的等量关系成立)
解析
【分析】
第(1)问需先确定电流表的量程与分度值,读取第二次实验的电流值,再结合欧姆定律计算对应的电压和电阻,补充表格数据;第(2)问的方案二,需分析开关接a、b时电路的总电压关系,因滑动变阻器的存在,两次电路总电阻不同,需判断R0和Rx两端电压是否相等,进而评估方案的正确性。
【解析】
(1) 电流表选用0~0.6A量程,分度值为0.02A,指针示数为0.50A,即第二次实验电流I=0.50A;根据欧姆定律U=IR,结合实验数据,计算得对应电压U=3.20V,电阻R=U/I≈3.18Ω,补充数据为0.50、3.20、3.18。
(2) 方案二:开关S接a时,R0与滑动变阻器R'串联,总电压U=I1(R0+R');S接b时,Rx与R'串联,总电压U=I2(Rx+R')。仅当R'=0时,才有I1R0=I2Rx,若R'≠0,R0和Rx两端电压不相等,因此该方案不正确。
【答案】
4.(1)0.50 3.20 3.18
(2)②该方案不正确,滑动变阻器R'接入电路的阻值不为0时,两种情况下Rx和R0两端的电压不相等
【知识点】
伏安法测电阻、欧姆定律应用、串联电路电压规律
【点评】
本题围绕定值电阻测量实验展开,既考查伏安法测电阻的基本操作与计算,又涉及特殊测电阻方案的评估,需学生掌握电路分析方法,是初中电学典型题型。
【难度系数】
0.5
第(1)问需先确定电流表的量程与分度值,读取第二次实验的电流值,再结合欧姆定律计算对应的电压和电阻,补充表格数据;第(2)问的方案二,需分析开关接a、b时电路的总电压关系,因滑动变阻器的存在,两次电路总电阻不同,需判断R0和Rx两端电压是否相等,进而评估方案的正确性。
【解析】
(1) 电流表选用0~0.6A量程,分度值为0.02A,指针示数为0.50A,即第二次实验电流I=0.50A;根据欧姆定律U=IR,结合实验数据,计算得对应电压U=3.20V,电阻R=U/I≈3.18Ω,补充数据为0.50、3.20、3.18。
(2) 方案二:开关S接a时,R0与滑动变阻器R'串联,总电压U=I1(R0+R');S接b时,Rx与R'串联,总电压U=I2(Rx+R')。仅当R'=0时,才有I1R0=I2Rx,若R'≠0,R0和Rx两端电压不相等,因此该方案不正确。
【答案】
4.(1)0.50 3.20 3.18
(2)②该方案不正确,滑动变阻器R'接入电路的阻值不为0时,两种情况下Rx和R0两端的电压不相等
【知识点】
伏安法测电阻、欧姆定律应用、串联电路电压规律
【点评】
本题围绕定值电阻测量实验展开,既考查伏安法测电阻的基本操作与计算,又涉及特殊测电阻方案的评估,需学生掌握电路分析方法,是初中电学典型题型。
【难度系数】
0.5
