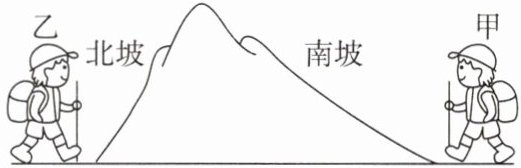

7.[常州期中]新北区孟河镇的市民有清明节登小黄山的习俗。如图所示是小黄山某处的地形图，体重相等的甲、乙两人分别沿南坡、北坡两条路径以相等的行走速度从山脚登上山顶，则较省力的是（填“甲”或“乙”），两人克服重力做功的功率$ P_{甲} $（填“＞”“=”或“＜”）$ P_{乙} $。

7. 甲；＜

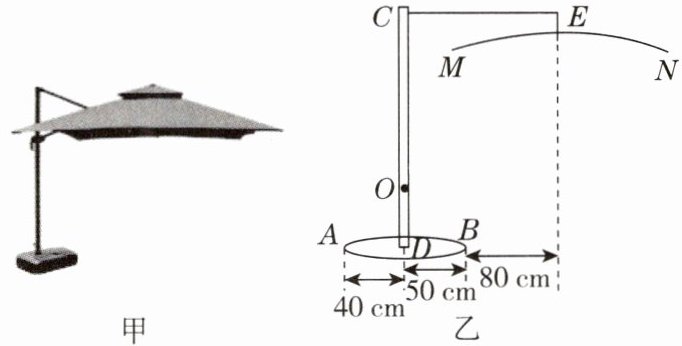

8. 图甲是小明家院子里的一把遮阳伞，图乙为其结构示意图，AB是遮阳伞的底座，CD和CE是遮阳伞的支架部分，MN是遮阳伞的伞布。遮阳伞的底座、支架和伞布整体重力为600 N，重心在O点。遮阳伞放置于水平地面时，受到水平地面的支持力为N。在年初的暴雪中，因伞布遭受积雪覆盖，这把遮阳伞连同底座整体侧翻了。在遮阳伞侧翻的过程中，可将该遮阳伞视为以图乙中点为支点的杠杆，侧翻时伞布上至少覆盖了N重的积雪。（设积雪对伞布力的作用点在E点，伞布之外其他部分覆盖的积雪忽略不计）

8. 600；B；375 【点拨】遮阳伞放置于水平地面时，受到水平地面的支持力等于遮阳伞的重力，即$F_{\mathrm{支}}=G=600\ \mathrm{N}$。遮阳伞连同底座整体侧翻时，以B点为支点，伞布上积雪的重力为阻力，伞的重力为动力，由杠杆平衡条件可得$G× l_1=G_{\mathrm{雪}}× l_2$,则伞布上至少覆盖的积雪的重力$G_{\mathrm{雪}}=\frac{G× l_1}{l_2}=\frac{600\ \mathrm{N}×50\ \mathrm{cm}}{80\ \mathrm{cm}}=375\ \mathrm{N}$。

9. ★★龙门架综合训练器通常由两个竖立的柱子、一个位于顶部的横杆及左右各一组滑轮组成。如图，小荣的爸爸正用龙门架训练肌肉。
(1)在一次训练中，爸爸将20 kg的配重匀速提升了0.8 m，滑轮组的机械效率为80％，则该机械做的总功为 J。若这次训练中的配重增加5 kg，则机械效率为（百分号前保留一位小数）。（不计绳重及摩擦，g取10 N/kg）
(2)若想提高龙门架滑轮组的机械效率，可以怎么做？（任写一条）。

9. (1)200；83.3% (2)增大提升配重的重力(合理即可)

三、作图题（4分）

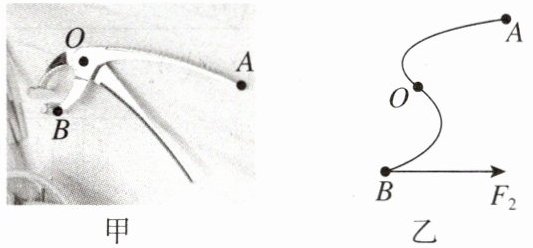

10.（真实情境）如图甲所示的是某多功能夹，其中AOB可以看成一个杠杆，其简化示意图如图乙所示。请在图乙中画出使用该多功能夹时，作用在A点的最小动力$F_1$及阻力$F_2$的力臂$l_2$。

10.【解】如图所示。【点拨】过支点O作阻力$F_2$的垂线段即为阻力臂$l_2$;由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OA作为动力臂最长，动力的方向应该向下，过点A垂直于OA向下作出最小动力$F_1$的示意图。

四、实验探究题（11题12分，12题10分，共22分）
11.[陕西中考] 小明在探究杠杆的平衡条件时，用到了铁架台、带有均匀刻度的轻质杠杆、细线、弹簧测力计、钩码若干（每个钩码重0.5 N）等实验器材。

(1)实验操作中，为了便于测量，常把杠杆调至水平位置平衡。若调节时发现杠杆的右端下落，此时应将平衡螺母向（填“左”或“右”）调节。

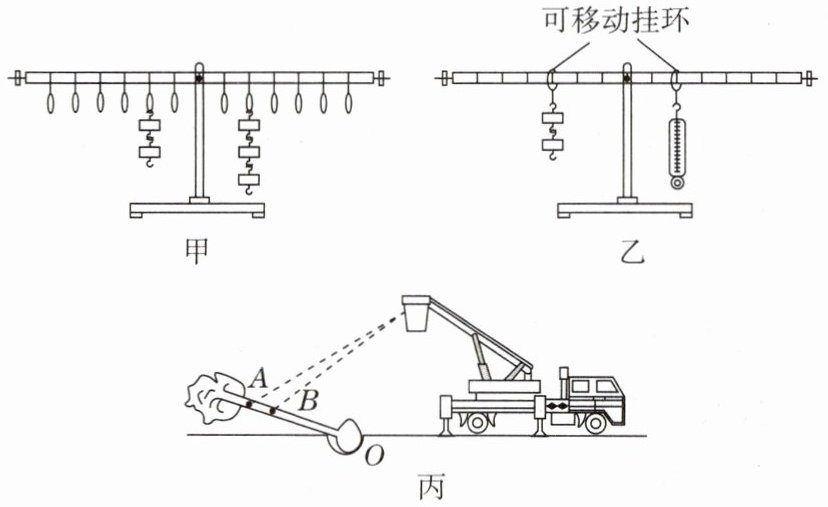

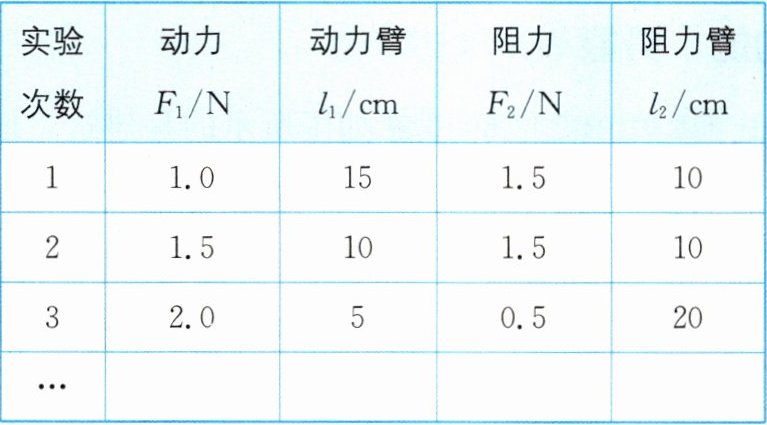

(2)如图甲，杠杆在水平位置平衡后，小明在杠杆左右两侧分别挂上不同数量的钩码，改变钩码所挂位置，使杠杆重新在水平位置平衡，多次实验并记录数据，如表所示。

分析实验数据可以得出杠杆的平衡条件是。
(3)小明进一步改进了实验方案，增加了弹簧测力计，并将固定挂钩改为可移动的挂环，如图乙所示。这样做的优点是。
(4)如图丙，园林工人操作车载起重机拉起一棵大树，绳端作用在（填“A”或“B”）处更省力。

11. (1)左 (2)$F_1 l_1=F_2 l_2$ (3)便于改变动力臂、阻力臂和动力的方向 (4)A
【点拨】(3)由杠杆平衡条件知，将固定挂钩改为可移动的挂环，便于改变动力臂和阻力臂；增加弹簧测力计是为了改变动力的方向。(4)若把树看成一个杠杆，把绳端分别放在A、B施加同方向的力，在A点比较省力的原因是这个力的力臂大。
