2026年能力素养与学力提升九年级物理上册苏科版第123页答案
13. 在如图甲所示的电路中,当开关S闭合后,两个电压表的指针偏转均如图乙所示,则L₁、L₂两端的电压分别为 (
A


A.1.2 V和4.8 V
B.6 V和1.2 V
C.4.8 V和1.2 V
D.1.5 V和3 V

答案

13. A

解析

【分析】首先分析图甲的电路:L₁与L₂串联,电压表V₁并联在电源两端,测电源总电压;电压表V₂并联在L₁两端,测L₁的电压。根据串联电路电压规律,总电压等于各部分电压之和,因此V₁的示数大于V₂的示数。两表指针偏转角度相同,说明它们使用的量程不同:0~15V量程的读数是0~3V量程的5倍,因此V₁用0~15V量程,V₂用0~3V量程。接下来根据图乙的指针位置读取两个电压表的示数,再计算L₂的电压。
【解析】1. 确定电路与电压表测量对象:由图甲可知,L₁、L₂串联,V₁测电源总电压U,V₂测L₁两端电压U₁,故U = U₁ + U₂,且U > U₁。
2. 判断电压表量程:两表指针偏转相同,说明量程不同,0~15V量程分度值0.5V,0~3V量程分度值0.1V,同一指针位置时,0~15V读数是0~3V的5倍,因此V₁用0~15V量程,V₂用0~3V量程。
3. 读取电压:图乙中,V₂(0~3V)读数为1.2V,即U₁=1.2V;V₁(0~15V)读数为6V,即总电压U=6V。
4. 计算L₂电压:U₂ = U - U₁ = 6V - 1.2V = 4.8V。因此L₁两端电压为1.2V,L₂两端电压为4.8V,对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表的读数
【点评】本题结合串联电路电压特点和电压表量程的判断,考查学生的电路分析能力,关键是区分两个电压表的测量对象和量程,属于基础题型,需细心审题。
【难度系数】0.5
14. 如图所示,有两根导线尚未连接,请用笔画线代替导线。要求:电流表仅测$\mathrm{L}_1$中的电流,开关S仅控制$\mathrm{L}_2$。

答案


14.

解析

【分析】本题要求电流表仅测$\mathrm{L}_1$的电流、开关$\mathrm{S}$仅控制$\mathrm{L}_2$,因此两灯需组成并联电路,电流表应与$\mathrm{L}_1$串联,开关应与$\mathrm{L}_2$串联。解题时先确定电流路径:电源正极流出的电流分为两条独立支路,一条经过$\mathrm{L}_1$、电流表回到电源负极,另一条经过开关$\mathrm{S}$、$\mathrm{L}_2$回到电源负极,据此补充导线即可满足要求。
【解析】根据电路要求,补充两根导线:①将电源正极连接到$\mathrm{L}_1$的左端,使$\mathrm{L}_1$支路形成通路(电流路径:电源正极→$\mathrm{L}_1$→电流表→电源负极);②将开关$\mathrm{S}$的一端连接到电源正极,同时将$\mathrm{L}_2$的左端连接到电源负极,确保开关仅控制$\mathrm{L}_2$支路,电流表仅测$\mathrm{L}_1$的电流。
【答案】
【知识点】并联电路、电流表使用、开关的作用
【点评】本题考查并联电路的连接规则,以及电流表、开关的使用要求,属于电路基础应用题型,需明确各元件在支路中的作用。
【难度系数】0.5

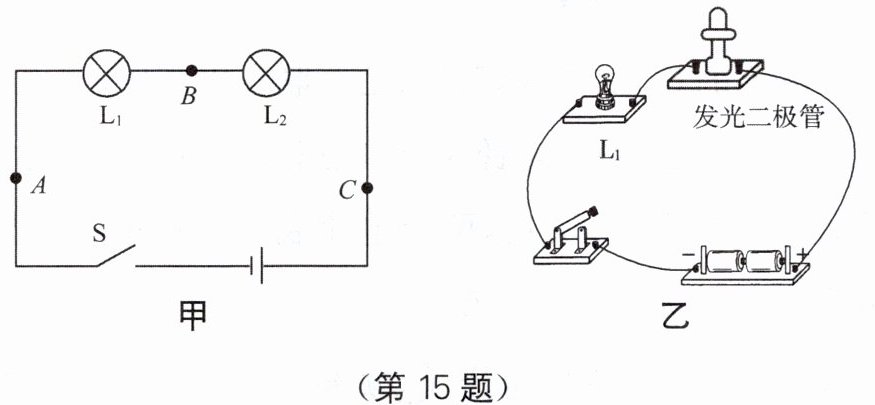

15. 在探究串联电路中各处电流的关系实验中,某同学先组成如图甲所示的电路。然后把一个电流表分别接入电路中A、B、C处测量电流,并记录数据。

(1)在连接电路的过程中,开关应处于
断开
状态。完成第一次实验后,换上另外两个规格
不同
(选填“相同”或“不同”)的小灯泡继续实验。

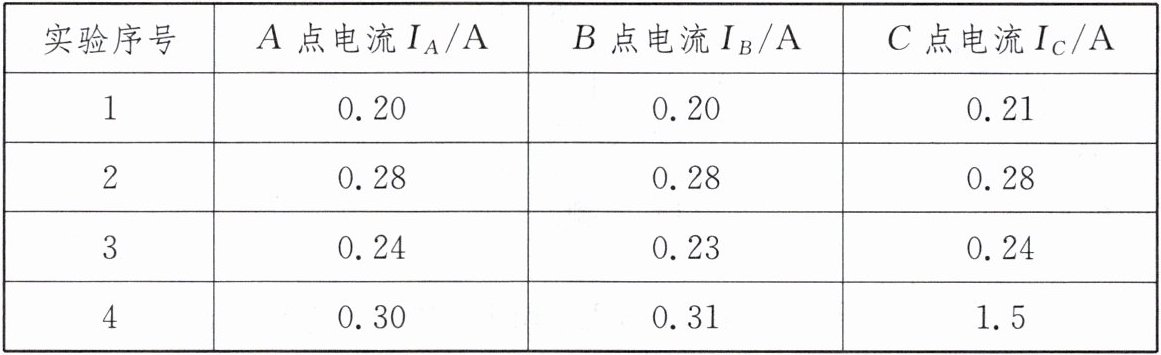

(2)他得到的实验数据如下表:

对表格数据进行分析,表中
1.5
A这个数据明显是错误的,错误的原因可能是按照电流表
大量程
测量范围读数。
(3)分析表中的数据,得出实验结论:在串联电路中,电流处处
相等

(4)完成实验后,他将甲图中灯泡L₂换成了发光二极管并正确连接了如图乙所示的电路。当他闭合开关时,发现L₁不发光,发光二极管发光。他分析灯泡L₁不发光的原因可能是经过灯泡L₁的电流太小,不能使灯泡发光。于是他把一根导线并联在发光二极管的两端,若观察到
灯泡L₁发光
,说明他的分析是正确的。

答案

15. (1) 断开 不同 (2) 1.5 大量程 (3) 相等 (4) 灯泡L₁发光

解析

【分析】
本题围绕串联电路电流规律的探究实验展开,需结合电学实验基本操作、电流表读数规则、串联电路特点及故障分析解题:
1. 连接电路时,为保护电路,开关需断开;为避免实验偶然性,需换用不同规格灯泡多次实验。
2. 串联电路电流处处相等,结合电流表两个量程的读数关系,判断错误数据及原因。
3. 分析实验数据推导串联电路电流规律。
4. 针对L₁不发光的故障,通过短路二极管的方法验证是否因电流过小导致,观察L₁是否发光即可判断。
【解析】
(1)连接电路时,为防止短路损坏器材,开关应处于断开状态;为使实验结论具有普遍性,避免偶然性,完成第一次实验后,需换上另外两个规格不同的小灯泡继续实验。
(2)串联电路中各处电流相等,分析表格数据可知,1.5A与其他数据(约0.3A)差异过大,明显错误;电流表有0~0.6A和0~3A两个量程,同一电流下大量程读数是小量程的5倍,若按大量程读数,实际0.3A会读成1.5A,故错误原因是按电流表大量程测量范围读数。
(3)由实验数据可知,串联电路中各处电流相等,因此结论为电流处处相等。
(4)将导线并联在发光二极管两端,相当于短路二极管,此时电路中电流全部通过L₁,若观察到灯泡L₁发光,说明之前L₁不发光是因为经过的电流太小,无法使灯泡发光,即该同学的分析正确。
【答案】
(1) 断开;不同 (2) 1.5;大量程 (3) 相等 (4) 灯泡L₁发光
【知识点】
串联电路电流规律;电流表的使用;电学实验探究
【点评】
本题为电学基础实验题,全面考查串联电路电流规律探究的核心要点,包括实验操作规范、电流表读数、实验结论推导及故障分析,注重对学生实验思维和基础知识点的掌握情况,难度适中。
【难度系数】
0.6
