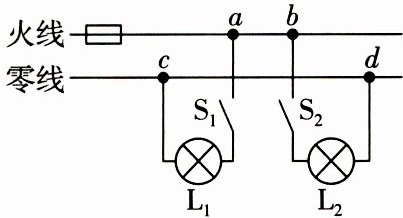

11.(2026合肥庐阳区二模)如图所示是部分家庭电路,闭合开关$S_1$、$S_2$,灯泡$L_1$亮,$L_2$不亮;用测电笔测$a$、$b$、$c$、$d$四个接线点,测电笔只在接$c$点时氖管不发光,测试其余三点均发光。如果电路中只有一处故障,则可能是 (
A.灯泡$L_2$短路
B.$c$、$d$之间开路
C.灯泡$L_2$灯丝断了
D.$c$点左侧的零线开路
B
)A.灯泡$L_2$短路
B.$c$、$d$之间开路
C.灯泡$L_2$灯丝断了
D.$c$点左侧的零线开路
答案
11. B
解析
【分析】
首先明确测电笔的工作原理：测电笔接触与火线连通的导体时氖管发光，接触零线或与火线断开的导体时氖管不发光。结合题目现象：闭合开关后L₁亮（说明L₁所在电路通路），L₂不亮；测电笔仅c点氖管不发光，其余a、b、d点均发光，逐一分析选项，结合电路连通情况判断故障。
【解析】
1. 基础判断：a、b在火线上，测电笔发光，说明火线正常；L₁亮，说明L₁的电路（火线→a→S₁→L₁→c→零线）通路，即c点左侧零线正常。
2. 分析各点：d点测电笔发光，说明d与火线连通；c点测电笔不发光，说明c为零线侧，且c到d之间断开，导致L₂所在电路（火线→b→S₂→L₂→d，d与c开路），因此L₂不亮，符合题目现象。
3. 排除错误选项：
A. 若L₂短路，会造成火线零线短路，保险丝熔断，a、b火线断电，测电笔不会发光，不符合；
C. 若L₂灯丝断，d点与火线断开，测d氖管不发光，不符合；
D. 若c点左侧零线开路，c点会与火线连通，测c氖管发光，不符合。
综上，故障为c、d之间开路。
【答案】
B
【知识点】
家庭电路故障、测电笔使用
【点评】
本题考查家庭电路故障分析，需结合测电笔原理和电路通路情况，逐一排查选项，难度适中，需掌握家庭电路的连接规则和故障判断方法。
【难度系数】
0.5
首先明确测电笔的工作原理：测电笔接触与火线连通的导体时氖管发光，接触零线或与火线断开的导体时氖管不发光。结合题目现象：闭合开关后L₁亮（说明L₁所在电路通路），L₂不亮；测电笔仅c点氖管不发光，其余a、b、d点均发光，逐一分析选项，结合电路连通情况判断故障。
【解析】
1. 基础判断：a、b在火线上，测电笔发光，说明火线正常；L₁亮，说明L₁的电路（火线→a→S₁→L₁→c→零线）通路，即c点左侧零线正常。
2. 分析各点：d点测电笔发光，说明d与火线连通；c点测电笔不发光，说明c为零线侧，且c到d之间断开，导致L₂所在电路（火线→b→S₂→L₂→d，d与c开路），因此L₂不亮，符合题目现象。
3. 排除错误选项：
A. 若L₂短路，会造成火线零线短路，保险丝熔断，a、b火线断电，测电笔不会发光，不符合；
C. 若L₂灯丝断，d点与火线断开，测d氖管不发光，不符合；
D. 若c点左侧零线开路，c点会与火线连通，测c氖管发光，不符合。
综上，故障为c、d之间开路。
【答案】
B
【知识点】
家庭电路故障、测电笔使用
【点评】
本题考查家庭电路故障分析，需结合测电笔原理和电路通路情况，逐一排查选项，难度适中，需掌握家庭电路的连接规则和故障判断方法。
【难度系数】
0.5
12.(2026济宁汶上县期末)连接家庭电路图。

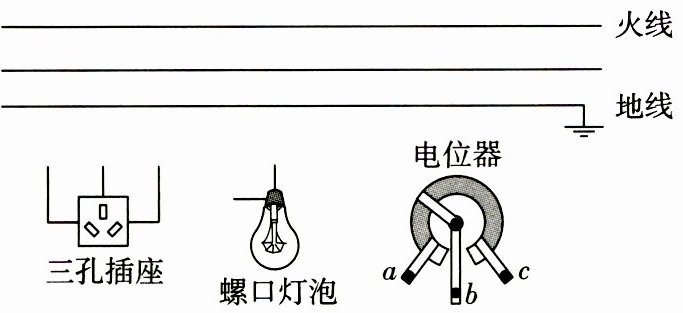

如图所示是家庭电路的一部分，电位器是调节台灯(螺口灯泡)亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。(要求顺时针旋转旋钮时灯泡的亮度变亮)
如图所示是家庭电路的一部分，电位器是调节台灯(螺口灯泡)亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。(要求顺时针旋转旋钮时灯泡的亮度变亮)
答案
如图所示
解析
【分析】
要完成家庭电路的连接，需掌握家庭电路各元件的安全连接规则：三孔插座遵循“左零右火上接地”；螺口灯泡需让火线先经过控制装置（本题为电位器）再连接灯泡顶端，螺口接零线，避免触电；电位器调光要求顺时针旋转时灯泡变亮，说明此时电位器接入电路的电阻变小，需据此确定电位器的接线柱。
【解析】

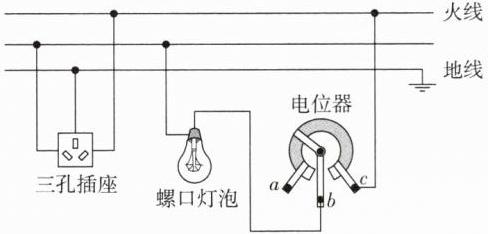

1. 三孔插座连接：左孔接零线（中间导线），右孔接火线（最上方导线），上孔接地线（最下方地线），符合“左零右火上接地”的安全规范。
2. 螺口灯泡连接：火线先接电位器的c接线柱，电位器的b接线柱连接灯泡顶端金属点，灯泡螺口接零线，断开电位器时灯泡与火线断开，保证安全；电位器接b、c，顺时针旋转时接入电阻丝变短，电阻减小，电流增大，灯泡变亮，满足题目要求。
3. 地线连接：三孔插座上孔与地线接地端连接，确保用电器外壳接地，防止漏电触电。
【答案】
如图所示
【知识点】
家庭电路连接、三孔插座接法、电位器应用
【点评】
本题考查家庭电路的安全连接，需牢记三孔插座、螺口灯泡的接线规则，结合电位器的工作原理和题目调光要求确定接线，是家庭电路应用的基础题型。
【难度系数】
0.5
要完成家庭电路的连接，需掌握家庭电路各元件的安全连接规则：三孔插座遵循“左零右火上接地”；螺口灯泡需让火线先经过控制装置（本题为电位器）再连接灯泡顶端，螺口接零线，避免触电；电位器调光要求顺时针旋转时灯泡变亮，说明此时电位器接入电路的电阻变小，需据此确定电位器的接线柱。
【解析】
1. 三孔插座连接：左孔接零线（中间导线），右孔接火线（最上方导线），上孔接地线（最下方地线），符合“左零右火上接地”的安全规范。
2. 螺口灯泡连接：火线先接电位器的c接线柱，电位器的b接线柱连接灯泡顶端金属点，灯泡螺口接零线，断开电位器时灯泡与火线断开，保证安全；电位器接b、c，顺时针旋转时接入电阻丝变短，电阻减小，电流增大，灯泡变亮，满足题目要求。
3. 地线连接：三孔插座上孔与地线接地端连接，确保用电器外壳接地，防止漏电触电。
【答案】
如图所示
【知识点】
家庭电路连接、三孔插座接法、电位器应用
【点评】
本题考查家庭电路的安全连接，需牢记三孔插座、螺口灯泡的接线规则，结合电位器的工作原理和题目调光要求确定接线，是家庭电路应用的基础题型。
【难度系数】
0.5
13.(2026 淄博临淄区期末)跨学科实践。
为家庭电路做设计
电给我们带来便利的同时也带来安全隐患,根据安全用电原则,现在许多用户特别是新建楼房的电路中除了要安装空气开关外,还必须安装漏电保护器,它们通常安装在潮湿场所的回路中。

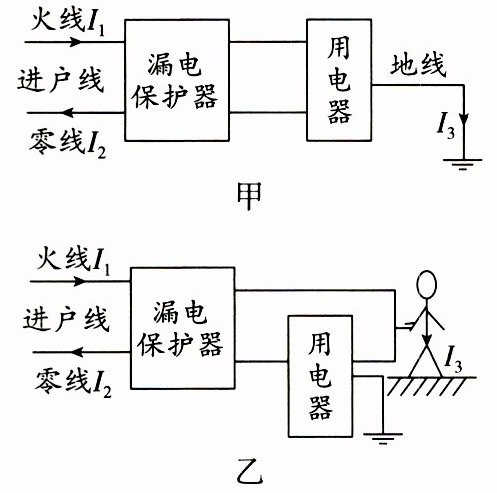

某学习小组围绕“为家庭电路做设计”展开实践,他们调查了家中家用电器的功率,规划了分支回路,同时研究了漏电保护器的原理,并模拟了家庭电路的漏电场景。家用漏电保护器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备。正常情况下,住户家中没有电流流向地面,即图甲中$I_3$为零,进户线中流入的电流$I_1$和流出的电流$I_2$相等。如果电路中某处发生漏电(漏电是指电流从墙体、人体、地线或其他路径流向地面),即图乙中的$I_3$不为零,$I_1$和$I_2$就会不相等,当$I_1$和$I_2$的差异达到一定数值时,漏电保护器便会在$0.1\ \mathrm{s}$内自动切断电路。排除漏电故障后,重新合闸即可恢复供电。
(1)漏电保护器实质上是一个
(2)家庭电路设计中,给电热水壶所在的厨房回路加装漏电保护器,其工作原理是
(3)下列场所中,最需要安装漏电保护器的是
A.电冰箱
B.电视机
C.浴室
D.客厅的灯
(4)如果电路发生漏电时,漏电电流为$I_3$,则$I_1$、$I_2$、$I_3$的关系是
为家庭电路做设计
电给我们带来便利的同时也带来安全隐患,根据安全用电原则,现在许多用户特别是新建楼房的电路中除了要安装空气开关外,还必须安装漏电保护器,它们通常安装在潮湿场所的回路中。
某学习小组围绕“为家庭电路做设计”展开实践,他们调查了家中家用电器的功率,规划了分支回路,同时研究了漏电保护器的原理,并模拟了家庭电路的漏电场景。家用漏电保护器是在用电器发生漏电故障或人因操作失误而触电时实施保护的设备。正常情况下,住户家中没有电流流向地面,即图甲中$I_3$为零,进户线中流入的电流$I_1$和流出的电流$I_2$相等。如果电路中某处发生漏电(漏电是指电流从墙体、人体、地线或其他路径流向地面),即图乙中的$I_3$不为零,$I_1$和$I_2$就会不相等,当$I_1$和$I_2$的差异达到一定数值时,漏电保护器便会在$0.1\ \mathrm{s}$内自动切断电路。排除漏电故障后,重新合闸即可恢复供电。
(1)漏电保护器实质上是一个
开关
(选填“电源”“用电器”或“开关”)。(2)家庭电路设计中,给电热水壶所在的厨房回路加装漏电保护器,其工作原理是
进户线中流入的电流 $I_1$ 和流出的电流 $I_2$ 不相等时,自动切断电路
。(3)下列场所中,最需要安装漏电保护器的是
C
。A.电冰箱
B.电视机
C.浴室
D.客厅的灯
(4)如果电路发生漏电时,漏电电流为$I_3$,则$I_1$、$I_2$、$I_3$的关系是
$I_1=I_2+I_3$
。答案
13. (1) 开关
(2) 进户线中流入的电流 $I_1$ 和流出的电流 $I_2$ 不相等时,自动切断电路
(3) C
(4) $I_1=I_2+I_3$
(2) 进户线中流入的电流 $I_1$ 和流出的电流 $I_2$ 不相等时,自动切断电路
(3) C
(4) $I_1=I_2+I_3$
解析
【分析】
本题围绕家庭电路中漏电保护器的原理及应用展开，需结合电流的流向规律、漏电保护器的功能、安全用电原则来逐一分析各问题：
1. 第一问：根据漏电保护器能在电流异常时切断电路的功能，判断其相当于电路中的控制元件；
2. 第二问：结合题目中“漏电时I₁和I₂不相等，差异达一定值时切断电路”的描述，总结其工作原理；
3. 第三问：根据潮湿场所易发生漏电的特点，判断最需安装漏电保护器的场所；
4. 第四问：依据电流守恒，火线流入的电流等于零线流出电流与漏电电流之和，推导三者关系。
【解析】
(1) 漏电保护器的作用是在电路漏电时自动切断电路，控制电路的通断，因此实质上是一个开关。
(2) 漏电保护器的工作原理是：正常情况下进户线流入的电流I₁与流出的电流I₂相等；当电路漏电时，I₁和I₂不相等，若两者的差异达到设定数值，漏电保护器会在0.1s内自动切断电路，保障安全。
(3) 潮湿场所的电器易发生漏电，浴室属于潮湿场所，最需要安装漏电保护器，故选C。
(4) 根据电流的流向，火线流入的电流I₁，一部分通过零线流出为I₂，另一部分通过漏电路径流向地面为I₃，由电流守恒可得：I₁=I₂+I₃。
【答案】
(1) 开关；(2) 进户线中流入的电流$I_1$和流出的电流$I_2$不相等时，自动切断电路；(3) C；(4) $I_1=I_2+I_3$
【知识点】
家庭电路、漏电保护器原理、安全用电原则
【点评】
本题结合家庭实际用电场景，考查漏电保护器的相关知识，贴近生活，侧重对基础原理的理解与应用，难度适中。
【难度系数】
0.6
本题围绕家庭电路中漏电保护器的原理及应用展开，需结合电流的流向规律、漏电保护器的功能、安全用电原则来逐一分析各问题：
1. 第一问：根据漏电保护器能在电流异常时切断电路的功能，判断其相当于电路中的控制元件；
2. 第二问：结合题目中“漏电时I₁和I₂不相等，差异达一定值时切断电路”的描述，总结其工作原理；
3. 第三问：根据潮湿场所易发生漏电的特点，判断最需安装漏电保护器的场所；
4. 第四问：依据电流守恒，火线流入的电流等于零线流出电流与漏电电流之和，推导三者关系。
【解析】
(1) 漏电保护器的作用是在电路漏电时自动切断电路，控制电路的通断，因此实质上是一个开关。
(2) 漏电保护器的工作原理是：正常情况下进户线流入的电流I₁与流出的电流I₂相等；当电路漏电时，I₁和I₂不相等，若两者的差异达到设定数值，漏电保护器会在0.1s内自动切断电路，保障安全。
(3) 潮湿场所的电器易发生漏电，浴室属于潮湿场所，最需要安装漏电保护器，故选C。
(4) 根据电流的流向，火线流入的电流I₁，一部分通过零线流出为I₂，另一部分通过漏电路径流向地面为I₃，由电流守恒可得：I₁=I₂+I₃。
【答案】
(1) 开关；(2) 进户线中流入的电流$I_1$和流出的电流$I_2$不相等时，自动切断电路；(3) C；(4) $I_1=I_2+I_3$
【知识点】
家庭电路、漏电保护器原理、安全用电原则
【点评】
本题结合家庭实际用电场景，考查漏电保护器的相关知识，贴近生活，侧重对基础原理的理解与应用，难度适中。
【难度系数】
0.6
