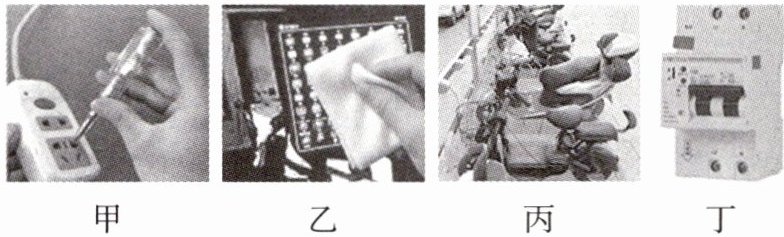

3.(2026济南市历城区期末)“安全用电,珍爱生命”是每个公民应有的意识,下列做法不符合安全用电原则的是 (
A.图甲:使用测电笔时手指与笔尾金属体接触
B.图乙:用湿抹布擦拭工作中的电子屏
C.图丙:家用电电动车在规定的充电桩充电
D.图丁:在家庭电路中安装漏电保护器
B
)A.图甲:使用测电笔时手指与笔尾金属体接触
B.图乙:用湿抹布擦拭工作中的电子屏
C.图丙:家用电电动车在规定的充电桩充电
D.图丁:在家庭电路中安装漏电保护器
答案
3. B
解析
【分析】
要判断各选项是否符合安全用电原则，需结合安全用电的相关知识逐一分析：A选项考查测电笔的正确使用方法，B选项考查导体与触电的关系，C选项考查电动车充电的安全方式，D选项考查漏电保护器的作用，最终找出不符合安全用电原则的选项。
【解析】
A选项：使用测电笔时，手指必须接触笔尾金属体，才能形成通路辨别火线和零线，符合安全用电原则；
B选项：湿抹布是导体，用其擦拭正在工作的电子屏时，易引发触电事故，不符合安全用电原则；
C选项：家用电电动车在规定充电桩充电，是安全规范的做法，符合安全用电原则；
D选项：家庭电路中安装漏电保护器，可在漏电时自动切断电路，起到安全保护作用，符合安全用电原则。
因此，不符合安全用电原则的是B选项。
【答案】
B
【知识点】
安全用电原则；测电笔的使用；漏电保护器的作用
【点评】
本题考查安全用电的基础常识，需掌握常见用电行为的安全性，区分正确与错误做法，属于基础类题目。
【难度系数】
0.6
要判断各选项是否符合安全用电原则，需结合安全用电的相关知识逐一分析：A选项考查测电笔的正确使用方法，B选项考查导体与触电的关系，C选项考查电动车充电的安全方式，D选项考查漏电保护器的作用，最终找出不符合安全用电原则的选项。
【解析】
A选项：使用测电笔时，手指必须接触笔尾金属体，才能形成通路辨别火线和零线，符合安全用电原则；
B选项：湿抹布是导体，用其擦拭正在工作的电子屏时，易引发触电事故，不符合安全用电原则；
C选项：家用电电动车在规定充电桩充电，是安全规范的做法，符合安全用电原则；
D选项：家庭电路中安装漏电保护器，可在漏电时自动切断电路，起到安全保护作用，符合安全用电原则。
因此，不符合安全用电原则的是B选项。
【答案】
B
【知识点】
安全用电原则；测电笔的使用；漏电保护器的作用
【点评】
本题考查安全用电的基础常识，需掌握常见用电行为的安全性，区分正确与错误做法，属于基础类题目。
【难度系数】
0.6
4. 如图所示，甲站在干燥的木桌上一只手接触火线；乙站在地上一只手接触零线；丙站在干燥的木桌上一只手接触火线，此时，丁站在地面上用手去拉丙。则（
A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电
D
）A.甲、乙都会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都会触电
答案
4. D
解析
【分析】要判断是否触电，需明确触电的核心条件：人体直接或间接接触火线，且与零线或大地形成闭合回路，有电流通过人体。逐个分析甲、乙、丙、丁的情况：甲站在干燥木桌（绝缘体），仅接触火线，未形成电流回路，不会触电；乙站在地上接触零线，零线与大地间电压为0，无电流，不会触电；丙站在干燥木桌接触火线，但丁站在地上拉丙，此时火线、丙、丁、大地形成闭合回路，丙和丁都会有电流通过，会触电。
【解析】根据家庭电路触电原理，触电是人体两端存在电压，形成电流通路导致的：
1. 甲：干燥木桌是绝缘体，甲仅接触火线，未与大地或零线连通，无电流通过，不会触电；
2. 乙：站在地上接触零线，零线与大地间电压为0，无电流通过，不会触电；
3. 丙：接触火线，丁站在地上拉丙，电流路径为：火线→丙→丁→大地，形成闭合回路，丙有电流通过，触电；
4. 丁：手接触丙（丙连接火线），脚与大地连通，电流通过丁，丁触电。因此丙、丁都会触电，对应选项D。
【答案】D
【知识点】家庭电路触电原理、触电类型判断
【点评】本题考查家庭电路触电的判断，核心是掌握触电的条件，即是否形成电流通路，属于基础题，结合图示逐一分析各个人的情况即可得出结论。
【难度系数】0.6
【解析】根据家庭电路触电原理，触电是人体两端存在电压，形成电流通路导致的：
1. 甲：干燥木桌是绝缘体，甲仅接触火线，未与大地或零线连通，无电流通过，不会触电；
2. 乙：站在地上接触零线，零线与大地间电压为0，无电流通过，不会触电；
3. 丙：接触火线，丁站在地上拉丙，电流路径为：火线→丙→丁→大地，形成闭合回路，丙有电流通过，触电；
4. 丁：手接触丙（丙连接火线），脚与大地连通，电流通过丁，丁触电。因此丙、丁都会触电，对应选项D。
【答案】D
【知识点】家庭电路触电原理、触电类型判断
【点评】本题考查家庭电路触电的判断，核心是掌握触电的条件，即是否形成电流通路，属于基础题，结合图示逐一分析各个人的情况即可得出结论。
【难度系数】0.6

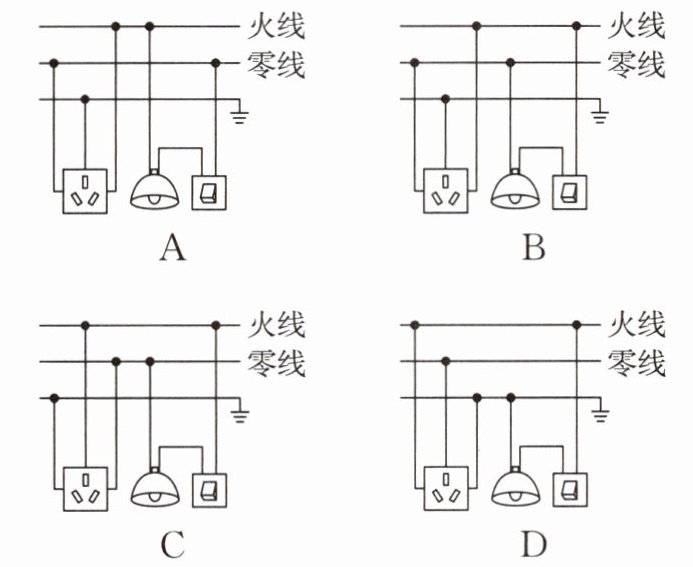

5.(2025济南市中区二模)图中有关家庭电路的连接完全正确的是（
B
）答案
5. B
解析
【分析】
判断家庭电路连接是否正确，需掌握两个关键规则：①三孔插座接法：左孔接零线，右孔接火线，上孔接地线；②灯泡与开关接法：开关必须接在火线上，再连接灯泡顶端金属点，灯泡螺旋套接零线。据此逐一分析选项即可。
【解析】
1. 分析三孔插座：需满足“左零右火上接地”。
选项A：三孔插座上孔接零线，未接地线，接线错误；且开关接在零线上，断开开关后灯泡仍与火线相连，存在安全隐患，错误。
选项B：三孔插座左孔接零线、右孔接火线、上孔接地线，符合要求；开关接在火线上，再连接灯泡顶端，灯泡螺旋套接零线，符合安全接线规则，正确。
选项C：三孔插座上孔未接地线，接线错误；开关接在零线上，存在安全隐患，错误。
选项D：三孔插座上孔接零线，未接地线，接线错误；灯泡接线不符合安全规则，错误。
【答案】
B
【知识点】
家庭电路连接、三孔插座接法、开关与灯泡接线
【点评】
本题考查家庭电路的安全连接，是家庭电路的基础考点，需牢记接线规则即可解答，难度适中。
【难度系数】
0.4
判断家庭电路连接是否正确，需掌握两个关键规则：①三孔插座接法：左孔接零线，右孔接火线，上孔接地线；②灯泡与开关接法：开关必须接在火线上，再连接灯泡顶端金属点，灯泡螺旋套接零线。据此逐一分析选项即可。
【解析】
1. 分析三孔插座：需满足“左零右火上接地”。
选项A：三孔插座上孔接零线，未接地线，接线错误；且开关接在零线上，断开开关后灯泡仍与火线相连，存在安全隐患，错误。
选项B：三孔插座左孔接零线、右孔接火线、上孔接地线，符合要求；开关接在火线上，再连接灯泡顶端，灯泡螺旋套接零线，符合安全接线规则，正确。
选项C：三孔插座上孔未接地线，接线错误；开关接在零线上，存在安全隐患，错误。
选项D：三孔插座上孔接零线，未接地线，接线错误；灯泡接线不符合安全规则，错误。
【答案】
B
【知识点】
家庭电路连接、三孔插座接法、开关与灯泡接线
【点评】
本题考查家庭电路的安全连接，是家庭电路的基础考点，需牢记接线规则即可解答，难度适中。
【难度系数】
0.4
6. 家里某插座如图所示，其中
①
号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是火线
（选填“火线”或“零线”）。答案
6. ① 火线
解析
【分析】
本题考查家庭电路中三孔插座的接线规则和测电笔的使用方法。首先需明确三孔插座的标准接线原则为“左零右火上接地”，对应图中的插孔位置，上方的插孔为地线接口；其次，测电笔的作用是辨别火线与零线，只有接触火线时氖管才会发光，据此可得出答案。
【解析】
根据家庭电路中三孔插座的接线规则“左零右火上接地”，图中①号插孔位于三孔插座的上方，因此①号插孔内的金属片与地线相通。测电笔的工作原理是：当测电笔笔尖接触火线时，会有电流通过测电笔、人体流向大地，使测电笔的氖管发光；若接触零线，由于零线与大地之间无电压差，不会产生电流，氖管不发光，所以能使测电笔发光的是火线。
【答案】
①；火线
【知识点】
家庭电路、测电笔使用
【点评】
本题属于家庭电路的基础知识点考查，需要牢记三孔插座的接线规则和测电笔的使用方法，难度较低，是学生必须掌握的基础内容。
【难度系数】
0.7
本题考查家庭电路中三孔插座的接线规则和测电笔的使用方法。首先需明确三孔插座的标准接线原则为“左零右火上接地”，对应图中的插孔位置，上方的插孔为地线接口；其次，测电笔的作用是辨别火线与零线，只有接触火线时氖管才会发光，据此可得出答案。
【解析】
根据家庭电路中三孔插座的接线规则“左零右火上接地”，图中①号插孔位于三孔插座的上方，因此①号插孔内的金属片与地线相通。测电笔的工作原理是：当测电笔笔尖接触火线时，会有电流通过测电笔、人体流向大地，使测电笔的氖管发光；若接触零线，由于零线与大地之间无电压差，不会产生电流，氖管不发光，所以能使测电笔发光的是火线。
【答案】
①；火线
【知识点】
家庭电路、测电笔使用
【点评】
本题属于家庭电路的基础知识点考查，需要牢记三孔插座的接线规则和测电笔的使用方法，难度较低，是学生必须掌握的基础内容。
【难度系数】
0.7
7.(2025威海)家庭电路的部分电路如图所示，进户线
甲
（选填“甲”或“乙”）是火线；只闭合开关S₁，L₁正常发光，再闭合开关S₂，L₁马上熄灭，如果故障出在L₂上，则可能是L₂短路
。答案
7. 甲 短路
解析
【分析】
要解决这道题，需掌握家庭电路的连接规则和电路故障的判断方法：①家庭电路中，开关应接在火线上，断开开关时用电器与火线断开，保障用电安全，据此判断火线；②电路故障中，短路会导致电源两极直接连通，造成电流过大，影响其他用电器工作，断路则不会影响其他支路，结合现象分析故障。
【解析】
1. 判断火线：家庭电路中，开关需接在火线上，断开开关时用电器不带电。图中开关S₁、S₂均接在甲线上，因此甲是火线，乙是零线。
2. 分析故障：只闭合S₁时，L₁正常发光，说明L₁支路通路，电路正常；再闭合S₂，L₁熄灭，故障在L₂上。若L₂短路，闭合S₂后，火线（甲线）与零线（乙线）通过S₂和短路的L₂直接连通，形成电源短路，电路中电流骤增，导致L₁两端电压几乎为0，因此L₁马上熄灭；若L₂断路，闭合S₂后仅L₂支路不通，不会影响L₁工作，故故障为短路。
【答案】
甲；短路
【知识点】
家庭电路、电路故障分析
【点评】
本题考查家庭电路的基本连接规则和电路故障分析，属于基础题型，需牢记开关接火线的原则，以及短路对电路的影响，难度不大。
【难度系数】
0.6
要解决这道题，需掌握家庭电路的连接规则和电路故障的判断方法：①家庭电路中，开关应接在火线上，断开开关时用电器与火线断开，保障用电安全，据此判断火线；②电路故障中，短路会导致电源两极直接连通，造成电流过大，影响其他用电器工作，断路则不会影响其他支路，结合现象分析故障。
【解析】
1. 判断火线：家庭电路中，开关需接在火线上，断开开关时用电器不带电。图中开关S₁、S₂均接在甲线上，因此甲是火线，乙是零线。
2. 分析故障：只闭合S₁时，L₁正常发光，说明L₁支路通路，电路正常；再闭合S₂，L₁熄灭，故障在L₂上。若L₂短路，闭合S₂后，火线（甲线）与零线（乙线）通过S₂和短路的L₂直接连通，形成电源短路，电路中电流骤增，导致L₁两端电压几乎为0，因此L₁马上熄灭；若L₂断路，闭合S₂后仅L₂支路不通，不会影响L₁工作，故故障为短路。
【答案】
甲；短路
【知识点】
家庭电路、电路故障分析
【点评】
本题考查家庭电路的基本连接规则和电路故障分析，属于基础题型，需牢记开关接火线的原则，以及短路对电路的影响，难度不大。
【难度系数】
0.6
8. 如图所示的家庭电路,两虚线框中连入了电灯和开关,则虚线框
乙
中为开关;闭合开关后,发现电灯不亮,使用测电笔测试a、b、c三点时测电笔的氖管均发光,测试d点时测电笔的氖管不发光,则该电路的故障为c、d之间开路
。答案
8. 乙 c、d之间开路
解析
【分析】
首先回忆家庭电路中开关的连接要求：开关必须接在火线上，断开开关时用电器与火线断开，保障用电安全。观察电路图，火线连接到a点，乙的一端接火线（a点），因此乙是开关；甲的一端接零线的c点，所以甲是电灯。接下来分析故障：测电笔氖管发光说明接触点与火线连通，氖管不发光说明与火线断开。闭合开关后，a、b、c三点氖管均发光，说明这三点都与火线连通；测试d点时氖管不发光，说明d点与火线断开，结合电路可知故障为c、d之间开路。
【解析】
1. 判断开关：家庭电路中，开关需接在火线上，控制用电器通断且断开时用电器不带电。图中a点在火线上，乙的一端连接火线（a点），故虚线框乙为开关，甲为电灯。
2. 判断故障：测电笔接触火线时氖管发光，接触与火线断开的点时氖管不发光。闭合开关后，a、b、c三点氖管均发光，说明这三点都与火线连通；d点氖管不发光，说明d点与火线断开，而c点与火线连通，因此故障是c、d之间开路。
【答案】
乙；c、d之间开路
【知识点】
家庭电路连接；测电笔使用；电路故障分析
【点评】
本题考查家庭电路的开关接法和电路故障判断，需掌握开关接火线的安全原则，以及利用测电笔判断电路通断的方法，属于基础题型，侧重对家庭电路基础知识的应用。
【难度系数】
0.6
首先回忆家庭电路中开关的连接要求：开关必须接在火线上，断开开关时用电器与火线断开，保障用电安全。观察电路图，火线连接到a点，乙的一端接火线（a点），因此乙是开关；甲的一端接零线的c点，所以甲是电灯。接下来分析故障：测电笔氖管发光说明接触点与火线连通，氖管不发光说明与火线断开。闭合开关后，a、b、c三点氖管均发光，说明这三点都与火线连通；测试d点时氖管不发光，说明d点与火线断开，结合电路可知故障为c、d之间开路。
【解析】
1. 判断开关：家庭电路中，开关需接在火线上，控制用电器通断且断开时用电器不带电。图中a点在火线上，乙的一端连接火线（a点），故虚线框乙为开关，甲为电灯。
2. 判断故障：测电笔接触火线时氖管发光，接触与火线断开的点时氖管不发光。闭合开关后，a、b、c三点氖管均发光，说明这三点都与火线连通；d点氖管不发光，说明d点与火线断开，而c点与火线连通，因此故障是c、d之间开路。
【答案】
乙；c、d之间开路
【知识点】
家庭电路连接；测电笔使用；电路故障分析
【点评】
本题考查家庭电路的开关接法和电路故障判断，需掌握开关接火线的安全原则，以及利用测电笔判断电路通断的方法，属于基础题型，侧重对家庭电路基础知识的应用。
【难度系数】
0.6
9.(2026淄博高青县模拟)如图为家庭电路示意图,请根据安全用电原则将该电路连接完整。
答案
如图所示
解析
【分析】
要完成家庭电路的连接，需遵循安全用电原则：①开关应接在火线上，断开开关时灯泡与火线断开，避免触电；②灯泡另一端接零线形成回路；③三孔插座按“左零右火上接地”接线，左孔接零线、右孔接火线、上孔接地线。据此对应连接火线、零线、地线即可。
【解析】
1. 灯泡与开关：开关S接火线，灯泡一端接开关、另一端接零线，实现开关控制火线，符合安全要求；
2. 三孔插座：左孔接零线，右孔接火线，上孔接地线，完成插座接线。最终连接结果如参考答案所示。
【答案】
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路的安全接线，需牢记开关、灯泡、三孔插座的接线规则，是家庭用电的基础应用，难度适中。
【难度系数】
0.5
要完成家庭电路的连接，需遵循安全用电原则：①开关应接在火线上，断开开关时灯泡与火线断开，避免触电；②灯泡另一端接零线形成回路；③三孔插座按“左零右火上接地”接线，左孔接零线、右孔接火线、上孔接地线。据此对应连接火线、零线、地线即可。
【解析】
1. 灯泡与开关：开关S接火线，灯泡一端接开关、另一端接零线，实现开关控制火线，符合安全要求；
2. 三孔插座：左孔接零线，右孔接火线，上孔接地线，完成插座接线。最终连接结果如参考答案所示。
【答案】
【知识点】
家庭电路连接；安全用电原则
【点评】
本题考查家庭电路的安全接线，需牢记开关、灯泡、三孔插座的接线规则，是家庭用电的基础应用，难度适中。
【难度系数】
0.5
10.“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网(高压电路)上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（
D
）答案
10. D
解析
【分析】要判断风筝线是否造成短路，需明确短路的定义：电源两极直接被导体连通，不经过用电器。需逐一分析各选项中风筝线的连接方式，看是否直接连通火线与零线（零线与大地相连，可等效为零线），从而形成短路。
【解析】短路是指电源两端直接被电阻极小的导体连接，不经过用电器，会导致电流过大。对各选项分析：
选项A：风筝线串联在零线上，动车组R接火线和零线，风筝线未直接连通火线与零线，不会造成短路；
选项B：风筝线串联在火线上，R接火线和零线，同样未直接连通火线与零线，不会造成短路；
选项C：风筝线串联在零线上，与A类似，不会形成火线零线直接连通的短路；
选项D：风筝线一端接火线，另一端接地，而电路中的零线与大地相连，相当于风筝线直接将火线与零线（大地）连通，形成短路，使电流过大，导致动车组失去动力，符合题意。
【答案】D
【知识点】电路短路、家庭电路
【点评】本题结合高铁安全的实际场景，考查短路的判断，要求学生掌握短路的形成条件，能结合电路连接情况分析实际问题，体现了物理知识与生活的联系。
【难度系数】0.5
【解析】短路是指电源两端直接被电阻极小的导体连接，不经过用电器，会导致电流过大。对各选项分析：
选项A：风筝线串联在零线上，动车组R接火线和零线，风筝线未直接连通火线与零线，不会造成短路；
选项B：风筝线串联在火线上，R接火线和零线，同样未直接连通火线与零线，不会造成短路；
选项C：风筝线串联在零线上，与A类似，不会形成火线零线直接连通的短路；
选项D：风筝线一端接火线，另一端接地，而电路中的零线与大地相连，相当于风筝线直接将火线与零线（大地）连通，形成短路，使电流过大，导致动车组失去动力，符合题意。
【答案】D
【知识点】电路短路、家庭电路
【点评】本题结合高铁安全的实际场景，考查短路的判断，要求学生掌握短路的形成条件，能结合电路连接情况分析实际问题，体现了物理知识与生活的联系。
【难度系数】0.5
