例3 关于电路，下列说法正确的是 （
A.用电器工作时，电能转化为机械能
B.电源对外供电时，把其他形式的能转化为电能
C.电路中有电源就能形成电流
D.闭合电路中要有持续电流，必须有电池
B
）A.用电器工作时，电能转化为机械能
B.电源对外供电时，把其他形式的能转化为电能
C.电路中有电源就能形成电流
D.闭合电路中要有持续电流，必须有电池
答案
B
学习任务四 电路图
1.电路图:用
2.画电路图时的注意事项
(1)电路元器件要用统一规定的符号。
(2)电路的连接情况要与实际电路一致,即电路图中各元器件所对应符号的顺序、相对位置,以及电源的正负极等必须与实物电路中各元器件一一对应。
(3)合理安排电路图中元器件符号,特别要注意元器件符号不要画在电路图的拐角处。
(4)电路图最好呈长方形,导线要画得横平竖直,尽量使电路图简洁、美观、比例大小适中。
1.电路图:用
符号
表示电路连接的图。2.画电路图时的注意事项
(1)电路元器件要用统一规定的符号。
(2)电路的连接情况要与实际电路一致,即电路图中各元器件所对应符号的顺序、相对位置,以及电源的正负极等必须与实物电路中各元器件一一对应。
(3)合理安排电路图中元器件符号,特别要注意元器件符号不要画在电路图的拐角处。
(4)电路图最好呈长方形,导线要画得横平竖直,尽量使电路图简洁、美观、比例大小适中。
答案
1.符号

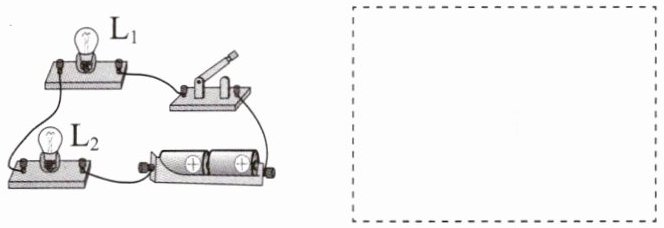

例4 一实物电路如图所示，请画出对应的电路图。
答案
如图所示。
学习任务五 通路 断路 短路
1.通路
(1)概念:正常接通的电路,即用电器能够工作的电路。
(2)特点:电路中
2.断路
(1)概念:电路中某处被切断,电路中不会有电流通过的电路。
(2)特点:电路中
3.短路
(1)电源被短路:直接用导线将
(2)用电器被短路:用电器的两端被导线直接连通。即使电路是接通的,被短路的用电器也不能工作。
学以致用
1.通路
(1)概念:正常接通的电路,即用电器能够工作的电路。
(2)特点:电路中
有
电流,用电器工作
。2.断路
(1)概念:电路中某处被切断,电路中不会有电流通过的电路。
(2)特点:电路中
无
电流通过,用电器不工作
。3.短路
(1)电源被短路:直接用导线将
电源的正、负极
连接起来的电路。这种情况下,电路中会有很大的电流,可能把电源烧坏,甚至引起火灾。(2)用电器被短路:用电器的两端被导线直接连通。即使电路是接通的,被短路的用电器也不能工作。
学以致用
答案
1.(2)有 工作
2.(2)无 不工作
3.(1)电源的正、负极
2.(2)无 不工作
3.(1)电源的正、负极
例5 如图所示，当开关$\mathrm{S}_1$断开时，电路是
断路
；当开关$\mathrm{S}_1$闭合，$\mathrm{S}_2$断开时，电路是通路
；当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电路发生了短路
。（均选填“通路”“断路”或“短路”）答案
断路 通路 短路
