·预习点①电流的磁效应
1. 奥斯特实验
如图所示是丹麦物理学家奥斯特曾经做过的实验。

（1）比较甲、乙两图，说明通电导体周围存在。
（2）比较乙、丙两图，可以得出电流的磁场方向与有关。
2. 通电导线周围存在与电流方向有关的磁场，这种现象叫作。

1.（1） 磁场
1.（2） 电流的方向
2. 电流的磁效应

【分析】
要解决这道题，需对比三幅图的实验条件与现象：甲图中导线无电流，小磁针静止；乙图中导线有电流，小磁针偏转，由此推导通电导体周围的情况；乙、丙两图电流方向不同，小磁针偏转方向不同，进而分析磁场方向的影响因素；最后根据实验现象定义对应概念。
【解析】
1.（1）甲图电路无电流，小磁针静止；乙图电路接通有电流，小磁针发生偏转，说明通电导体周围存在磁场。
（2）乙、丙两图中电源正负极接法不同，导致导线中电流方向不同，小磁针偏转方向也不同，说明电流的磁场方向与电流的方向有关。
2. 通电导线周围存在与电流方向有关的磁场，这种现象叫作电流的磁效应。
【答案】
1.（1）磁场；1.（2）电流的方向；2. 电流的磁效应
【知识点】
电流的磁效应、奥斯特实验
【点评】
本题通过奥斯特实验的对比，考查电流磁效应的基础概念，侧重实验现象与结论的对应分析，是电磁学入门的核心知识点，难度较低，适合预习阶段巩固基础。
【难度系数】
0.6

·预习点2通电螺线管的磁场
1.螺线管
把导线绕在圆筒上，就做成了一个4，也叫线圈。接通电源的螺线管，叫作通电螺线管。
2.探究通电螺线管外部磁场的方向
(1)演示:在螺线管的两端各放一个小磁针，在硬纸板上均匀地撒满铁屑。通电后观察小磁针指向，轻敲纸板，观察铁屑的排列情况。改变电流方向，两侧小磁针的指向反转。

(2)结论:通电螺线管外部的磁场与5周围的磁场分布类似，它的两端相当于条形磁体的两个磁极；通电螺线管两端的极性与螺线管中6的方向有关。

1. 螺线管
2.(2) 条形磁体
2.(2) 电流

【分析】
首先，根据通电螺线管的定义，导线绕在圆筒上制成的装置是螺线管；其次，通过实验可知，通电螺线管外部的磁场分布和条形磁体的磁场相似；最后，改变电流方向时螺线管磁极反转，说明其两端极性与电流方向有关，据此可完成填空。
【解析】
1. 把导线绕在圆筒上，做成的装置叫做螺线管，也叫线圈，因此第4空填“螺线管”；
2. (2) 实验表明，通电螺线管外部的磁场与条形磁体周围的磁场分布类似，两端相当于条形磁体的磁极；当改变螺线管中的电流方向时，两侧小磁针指向反转，说明通电螺线管两端的极性与电流方向有关，因此第5空填“条形磁体”，第6空填“电流”。
【答案】
4. 螺线管；5. 条形磁体；6. 电流
【知识点】
通电螺线管的定义、通电螺线管的磁场分布、通电螺线管的极性与电流的关系
【点评】
本题考查通电螺线管的基础概念，属于预习阶段的核心知识点，需准确记忆相关定义和实验结论。
【难度系数】
0.3

预习点③安培定则
1.内容:用⑦手握住螺线管,让四指指向螺线管中⑧的方向,则拇指所指的那端就是螺线管的⑨极。

2.应用
(1)根据螺线管中电流的方向,应用安培定则可判断通电螺线管两端的⑩。
(2)根据通电螺线管两端的极性,应用安培定则可判断螺线管中的⑪。
(3)根据通电螺线管的南北极以及电源的正负极,可画出螺线管的绕线方向。

1. 右
1. 电流
1. N
2.(1) 极性
2.(2) 电流方向

【分析】
本题考查安培定则的基本内容及应用，解题时需准确记忆安培定则的定义，结合题目中给出的螺线管电流方向、极性等信息，对应填写各空内容，明确安培定则的核心要点：右手握螺线管，四指指向电流方向，拇指指向N极，以及其在判断极性、电流方向等方面的应用。
【解析】
1. 安培定则的内容：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极，因此⑦填“右”，⑧填“电流”，⑨填“N”；
2. 安培定则的应用：(1) 根据螺线管中电流的方向，应用安培定则可判断通电螺线管两端的极性；(2) 根据通电螺线管两端的极性，应用安培定则可判断螺线管中的电流方向。
【答案】
1. 右
1. 电流
1. N
2.(1) 极性
2.(2) 电流方向
【知识点】
安培定则、通电螺线管极性判断
【点评】
本题是安培定则的基础知识点考查，属于预习阶段的基础题目，主要考查对安培定则内容及应用的记忆，难度较低，用于巩固电磁学的基础概念。
【难度系数】
0.2

1.如图所示,小磁针静止时指向南北,导线A端与电池“+”极连通瞬间小磁针发生偏转,此现象说明 ()。

A.小磁针被磁化
B.小磁针磁性消失
C.地磁场方向改变
D.电流周围存在磁场

1. D

【分析】
要解决这道题，需结合奥斯特实验的结论分析：导线通电后周围会产生磁场，该磁场会对小磁针产生力的作用，使小磁针偏转。解题时先明确题目现象：导线接电池正极通电后小磁针发生偏转，再逐一判断选项：A选项小磁针偏转是电流的磁场作用，并非被磁化；B选项小磁针磁性未消失；C选项地磁场方向未改变；D选项符合实验结论。
【解析】
根据题意，导线通电后小磁针偏转，这是奥斯特实验的现象，该实验证明电流周围存在磁场（即电流的磁效应）。对各选项分析：
A. 小磁针偏转是电流产生的磁场作用，并非被磁化，错误；
B. 小磁针磁性未消失，错误；
C. 地磁场方向没有改变，错误；
D. 电流周围存在磁场，符合实验结论，正确。
【答案】
D
【知识点】
电流的磁效应、奥斯特实验
【点评】
本题考查电流的磁效应，是奥斯特实验的基础应用，难度较低，需牢记奥斯特实验的核心结论。
【难度系数】
0.7

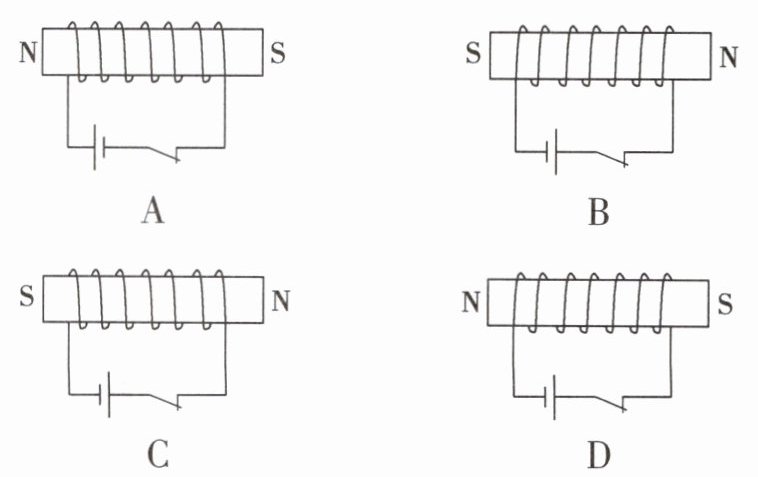

2. 图中,通电螺线管的极性标注正确的是（）。

2. B

【分析】要判断通电螺线管的极性，需运用安培定则（右手螺旋定则）：右手握住螺线管，让四指弯曲的方向与螺线管中电流的环绕方向一致，大拇指所指的一端即为螺线管的N极。解题时，先根据电源符号（长线段为正极，短线段为负极）确定电流方向，再结合螺线管的绕线方向，逐一判断各选项的极性是否正确。
【解析】首先，电源的长线段为正极，短线段为负极，因此电流从电源正极流出，经螺线管左端流入、右端流出，再经开关回到电源负极。
选项A：结合绕线方向，用安培定则判断，大拇指应指向右端，即右端为N极，左端为S极，但标注为左N右S，错误。
选项B：电流从左端流入，右手握住螺线管，四指顺着电流环绕方向，大拇指指向右端，右端为N极，左端为S极，与标注一致，正确。
选项C：结合绕线方向，安培定则判断得左端为N极，右端为S极，标注为左S右N，错误。
选项D：结合绕线方向，安培定则判断得左端为S极，右端为N极，标注为左N右S，错误。
【答案】B
【知识点】安培定则；通电螺线管极性判断
【点评】本题考查通电螺线管极性的判断，核心是掌握安培定则的应用，需准确结合电流方向和绕线方向分析，是电磁学的基础题型，难度适中。
【难度系数】0.5
