7. 如图所示的电路中,电源电压为$U$,已知电路中仅有一处故障,且只发生在电阻$R_1$、$R_2$上,开关$\mathrm{S}$闭合前后,电压表指针的位置不变,请根据相关信息写出电压表的示数及相应的故障:
电压表的示数为$U$,$R_2$断路或$R_1$短路(或电压表的示数为$0$,$R_1$断路)
(写出一种相应情况即可)。答案
电压表的示数为U，$R_2$断路或$R_1$短路(或电压表的示数为0，$R_1$断路)
解析
【分析】首先明确开关S断开和闭合时电压表的测量情况：S断开时，电压表串联在电路中，示数接近电源电压U；S闭合时，电压表测R₂两端的电压。题目要求开关闭合前后电压表指针位置不变（即示数相同），故障仅在R₁或R₂上，需分情况讨论故障对电压表示数的影响，找出符合条件的情况。
【解析】1. 当电压表示数为U时：
若R₂断路：S断开时，电压表通过R₁连接电源，示数为U；S闭合时，R₂断路，电压表仍串联在电路中，示数仍为U，指针位置不变，符合条件。
若R₁短路：S断开时，电压表接电源，示数为U；S闭合时，R₁短路，电路为R₂的简单电路，电压表测电源电压U，示数仍为U，指针位置不变，符合条件。
2. 当电压表示数为0时：
若R₁断路：S断开时，电压表无法连通电源负极，示数为0；S闭合时，电路仍断开，电压表两端无电压，示数仍为0，指针位置不变，符合条件。
综上，满足条件的情况为：电压表示数为U，故障是R₂断路或R₁短路；或电压表示数为0，故障是R₁断路。
【答案】电压表的示数为U，R₂断路或R₁短路(或电压表的示数为0，R₁断路)
【知识点】电路故障分析、电压表的使用、串联电路特点
【点评】本题考查电路故障的分析，需结合开关通断时的电路状态，逐一分析故障对电压表示数的影响，关键是明确不同故障下电压表的示数变化规律，属于中等难度的电路分析题。
【难度系数】0.5
【解析】1. 当电压表示数为U时：
若R₂断路：S断开时，电压表通过R₁连接电源，示数为U；S闭合时，R₂断路，电压表仍串联在电路中，示数仍为U，指针位置不变，符合条件。
若R₁短路：S断开时，电压表接电源，示数为U；S闭合时，R₁短路，电路为R₂的简单电路，电压表测电源电压U，示数仍为U，指针位置不变，符合条件。
2. 当电压表示数为0时：
若R₁断路：S断开时，电压表无法连通电源负极，示数为0；S闭合时，电路仍断开，电压表两端无电压，示数仍为0，指针位置不变，符合条件。
综上，满足条件的情况为：电压表示数为U，故障是R₂断路或R₁短路；或电压表示数为0，故障是R₁断路。
【答案】电压表的示数为U，R₂断路或R₁短路(或电压表的示数为0，R₁断路)
【知识点】电路故障分析、电压表的使用、串联电路特点
【点评】本题考查电路故障的分析，需结合开关通断时的电路状态，逐一分析故障对电压表示数的影响，关键是明确不同故障下电压表的示数变化规律，属于中等难度的电路分析题。
【难度系数】0.5
8. 如图所示的电路中,当闭合开关S后,电压表、电流表的示数均正常,一段时间后电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$突然满偏,请你分析电路出现的故障:
灯泡$\mathrm{L}_{1}$短路
。答案
灯泡$\mathrm{L}_1$短路
解析
【分析】
要分析电路故障，首先明确电流表满偏的原因是电路中电流过大，即发生短路故障。先梳理电路结构：闭合开关S后，正常情况下，L₁与A₁串联为一条支路，L₂为另一条支路，A₂测干路电流，电压表测电源电压。当A₁、A₂突然满偏，说明电路中电流异常增大，结合电路结构，只有L₁短路时，会导致电流路径电阻极小，电流远超过电流表量程，使两个电流表都满偏。
【解析】
电流表满偏意味着电路电流过大，属于短路故障。若灯泡L₁短路，电流路径为：电源正极→A₂→短路的L₁→开关S→电源负极，此时电路总电阻极小，电流远大于电流表的量程，因此测L₁支路电流的A₁和测干路电流的A₂都会出现满偏现象，符合题目描述。
【答案】
灯泡$\mathrm{L}_1$短路
【知识点】
电路故障分析、短路
【点评】
本题考查电路故障的分析，核心是理解电流表满偏对应电路短路，结合电路结构判断故障位置，需要学生掌握短路对电路电流的影响。
【难度系数】
0.5
要分析电路故障，首先明确电流表满偏的原因是电路中电流过大，即发生短路故障。先梳理电路结构：闭合开关S后，正常情况下，L₁与A₁串联为一条支路，L₂为另一条支路，A₂测干路电流，电压表测电源电压。当A₁、A₂突然满偏，说明电路中电流异常增大，结合电路结构，只有L₁短路时，会导致电流路径电阻极小，电流远超过电流表量程，使两个电流表都满偏。
【解析】
电流表满偏意味着电路电流过大，属于短路故障。若灯泡L₁短路，电流路径为：电源正极→A₂→短路的L₁→开关S→电源负极，此时电路总电阻极小，电流远大于电流表的量程，因此测L₁支路电流的A₁和测干路电流的A₂都会出现满偏现象，符合题目描述。
【答案】
灯泡$\mathrm{L}_1$短路
【知识点】
电路故障分析、短路
【点评】
本题考查电路故障的分析，核心是理解电流表满偏对应电路短路，结合电路结构判断故障位置，需要学生掌握短路对电路电流的影响。
【难度系数】
0.5

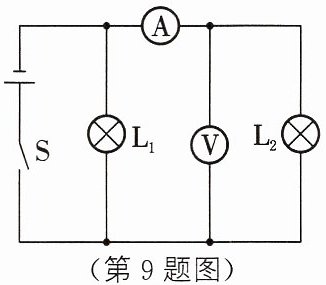

9. [2024 东营] 如图所示,电源电压不变,闭合开关 S,灯泡 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 都发光。一段时间后,其中一只灯泡突然熄灭,而电压表示数不变,电流表示数几乎为零,由此判断发生故障的原因可能是
$\mathrm{L}_{2}$断路
。答案
$\mathrm{L}_2$断路
解析
【分析】首先明确电路结构：灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，电流表$\mathrm{A}$测量通过$\mathrm{L}_{2}$的电流，电压表$\mathrm{V}$测量电源电压（并联电路各支路电压等于电源电压）。题目中“一只灯泡熄灭，电压表示数不变，电流表示数几乎为零”，电压表示数不变说明电压表仍能连接到电源两端，电流表示数几乎为零说明$\mathrm{L}_{2}$支路无电流；结合并联电路“各支路独立工作、互不影响”的特点，若$\mathrm{L}_{2}$断路，则$\mathrm{L}_{2}$支路断开，电流表无示数，$\mathrm{L}_{1}$支路不受影响仍发光，符合题意；若$\mathrm{L}_{1}$断路，则$\mathrm{L}_{2}$支路正常，电流表有示数，不符合条件，因此故障为$\mathrm{L}_{2}$断路。
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表测电源电压，电流表测$\mathrm{L}_{2}$支路的电流。并联电路中各支路独立工作，互不影响。当$\mathrm{L}_{2}$断路时，$\mathrm{L}_{2}$所在支路断开，电流表无电流通过，示数几乎为零；$\mathrm{L}_{1}$支路仍正常工作，故$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$熄灭；电压表始终测量电源电压，示数不变，符合题目描述的故障现象。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障判断，核心是利用并联电路各支路独立工作的特点，结合电表示数变化分析故障位置，属于基础电路故障题。
【难度系数】0.5
【解析】由电路图可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电压表测电源电压，电流表测$\mathrm{L}_{2}$支路的电流。并联电路中各支路独立工作，互不影响。当$\mathrm{L}_{2}$断路时，$\mathrm{L}_{2}$所在支路断开，电流表无电流通过，示数几乎为零；$\mathrm{L}_{1}$支路仍正常工作，故$\mathrm{L}_{1}$发光、$\mathrm{L}_{2}$熄灭；电压表始终测量电源电压，示数不变，符合题目描述的故障现象。
【答案】$\mathrm{L}_2$断路
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障判断，核心是利用并联电路各支路独立工作的特点，结合电表示数变化分析故障位置，属于基础电路故障题。
【难度系数】0.5
10. 如图所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。一段时间后,两只灯泡中有一只熄灭,三个电表中只有一个电表的示数不变,若故障出现在两只灯泡中,则电路故障为
$\mathrm{L}_{2}$断路
,示数不变的是电压表
(电流表$\mathrm{A}_{1}$/电流表$\mathrm{A}_{2}$/电压表)。答案
$\mathrm{L}_2$断路
电压表
电压表
解析
【分析】首先明确电路结构：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，电压表$\mathrm{V}$测电源电压（并联电路各支路电压等于电源电压，正常时电压表示数始终等于电源电压）。故障仅出在两只灯泡中，且只有一只灯泡熄灭，说明故障为断路（若短路会造成电源短路，两灯均熄灭，不符合题意）。接下来分两种断路情况验证：①若$\mathrm{L}_1$断路：$\mathrm{L}_1$熄灭，$\mathrm{L}_2$正常工作，此时$\mathrm{A}_2$示数不变、电压表示数不变，有两个电表示数不变，不符合“只有一个电表示数不变”的条件；②若$\mathrm{L}_2$断路：$\mathrm{L}_2$熄灭，$\mathrm{L}_1$正常工作，此时$\mathrm{A}_2$所在支路断开，示数变为0（变化），干路电流仅为$\mathrm{L}_1$的电流，$\mathrm{A}_1$示数变小，只有电压表示数不变，符合题目要求。
【解析】1. 电路分析：由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，电压表测电源电压，因此电压表示数始终等于电源电压，正常时示数不变。
2. 故障判断：故障在两灯中，仅一灯熄灭，故为断路（短路会导致电源短路，两灯均灭，排除）。
若$\mathrm{L}_1$断路：$\mathrm{L}_1$熄灭，$\mathrm{L}_2$正常，$\mathrm{A}_2$示数不变、电压表示数不变，有两个电表示数不变，不符合题意；
若$\mathrm{L}_2$断路：$\mathrm{L}_2$熄灭，$\mathrm{L}_1$正常，$\mathrm{A}_2$示数变为0（变化），$\mathrm{A}_1$示数变小，仅电压表示数不变，符合题意。
因此电路故障为$\mathrm{L}_2$断路，示数不变的是电压表。
【答案】$\mathrm{L}_2$断路；电压表
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需结合并联电路的电流、电压特点，逐一分析断路故障对各电表示数的影响，关键是排除短路故障（会引发电源短路），再通过电表示数变化锁定故障。
【难度系数】0.5
【解析】1. 电路分析：由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流，电压表测电源电压，因此电压表示数始终等于电源电压，正常时示数不变。
2. 故障判断：故障在两灯中，仅一灯熄灭，故为断路（短路会导致电源短路，两灯均灭，排除）。
若$\mathrm{L}_1$断路：$\mathrm{L}_1$熄灭，$\mathrm{L}_2$正常，$\mathrm{A}_2$示数不变、电压表示数不变，有两个电表示数不变，不符合题意；
若$\mathrm{L}_2$断路：$\mathrm{L}_2$熄灭，$\mathrm{L}_1$正常，$\mathrm{A}_2$示数变为0（变化），$\mathrm{A}_1$示数变小，仅电压表示数不变，符合题意。
因此电路故障为$\mathrm{L}_2$断路，示数不变的是电压表。
【答案】$\mathrm{L}_2$断路；电压表
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需结合并联电路的电流、电压特点，逐一分析断路故障对各电表示数的影响，关键是排除短路故障（会引发电源短路），再通过电表示数变化锁定故障。
【难度系数】0.5
11. [2025 兰州]如图所示的电路中,电源电压恒定,闭合开关 $\mathrm{S},\mathrm{L}_1$、$\mathrm{L}_2$ 两只灯泡正常发光,电流表和电压表均有示数。过了一会儿,其中一只灯泡突然熄灭,两个电表的示数均不变,则造成此现象的原因可能是（
A.$\mathrm{L}_1$ 断路
B.$\mathrm{L}_2$ 断路
C.$\mathrm{L}_1$ 短路
D.$\mathrm{L}_2$ 短路
B
）A.$\mathrm{L}_1$ 断路
B.$\mathrm{L}_2$ 断路
C.$\mathrm{L}_1$ 短路
D.$\mathrm{L}_2$ 短路
答案
B
解析
【分析】首先明确电路结构：L₁与L₂并联，电流表测L₁支路的电流，电压表测电源电压，因此电压表示数始终等于电源电压，正常情况下电流表有示数（L₁发光）。题目要求“一只灯泡熄灭，两个电表示数均不变”，需结合并联电路“各支路独立工作、互不影响”的特点，逐一分析故障对电表示数和灯泡工作的影响。
【解析】
1. 分析电路连接：由图可知，L₁、L₂并联，电流表A与L₁串联，测量通过L₁的电流；电压表V并联在电源两端，测量电源电压，因此电压表示数等于电源电压，电流表测L₁的电流。
2. 逐一分析选项：
A. 若L₁断路：L₁熄灭，电流表所在支路断开，电流表示数变为0，不符合“两个电表示数均不变”，排除；
B. 若L₂断路：L₂熄灭，L₁支路不受影响，电流表仍测L₁的电流，示数不变；电压表仍测电源电压，示数不变，符合题意；
C. 若L₁短路：电源被短路，电流表直接接在电源两端，会烧坏电流表，电压表示数变为0，且两灯都不发光，不符合，排除；
D. 若L₂短路：电源被短路，两电表均无示数，两灯都不发光，不符合，排除。
【答案】B
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需明确并联电路各支路独立工作的特点，结合电表的测量对象，判断故障对电表示数和灯泡工作的影响，是电路故障类的基础题型。
【难度系数】0.5
【解析】
1. 分析电路连接：由图可知，L₁、L₂并联，电流表A与L₁串联，测量通过L₁的电流；电压表V并联在电源两端，测量电源电压，因此电压表示数等于电源电压，电流表测L₁的电流。
2. 逐一分析选项：
A. 若L₁断路：L₁熄灭，电流表所在支路断开，电流表示数变为0，不符合“两个电表示数均不变”，排除；
B. 若L₂断路：L₂熄灭，L₁支路不受影响，电流表仍测L₁的电流，示数不变；电压表仍测电源电压，示数不变，符合题意；
C. 若L₁短路：电源被短路，电流表直接接在电源两端，会烧坏电流表，电压表示数变为0，且两灯都不发光，不符合，排除；
D. 若L₂短路：电源被短路，两电表均无示数，两灯都不发光，不符合，排除。
【答案】B
【知识点】并联电路故障分析、电流表与电压表的使用
【点评】本题考查并联电路的故障分析，需明确并联电路各支路独立工作的特点，结合电表的测量对象，判断故障对电表示数和灯泡工作的影响，是电路故障类的基础题型。
【难度系数】0.5

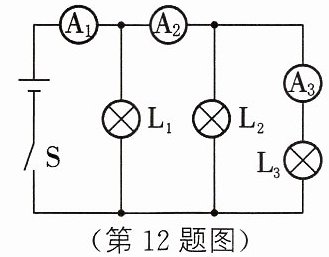

12. 如图所示的电路中,开关S闭合后,三个电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$、$\mathrm{A}_{3}$的示数分别为$I_{1}$、$I_{2}$、$I_{3}$且均不为0,测量得出$I_{1}=I_{2} ＞ I_{3}$。关于此电路,下列说法中可能正确的是（
A.电路完好
B.$\mathrm{L}_{1}$的灯丝断了
C.$\mathrm{L}_{2}$的灯丝断了
D.$\mathrm{L}_{3}$的灯丝断了
B
）A.电路完好
B.$\mathrm{L}_{1}$的灯丝断了
C.$\mathrm{L}_{2}$的灯丝断了
D.$\mathrm{L}_{3}$的灯丝断了
答案
B
解析
【分析】
首先明确电路结构：L₁、L₂、L₃并联，电流表A₁测干路总电流（I₁=I_L1+I_L2+I_L3），A₂测L₂和L₃的总电流（I₂=I_L2+I_L3），A₃测L₃的电流（I₃=I_L3）。题目要求I₁=I₂＞I₃且所有电流均不为0，需逐一分析各选项的电流关系是否符合条件。
1. 电路完好时，干路电流I₁包含L₁的电流，必然大于A₂的示数I₂，不符合题设；
2. 若L₁灯丝断了，L₁支路无电流，此时I₁等于L₂和L₃的总电流，与A₂示数相等，A₃仍测L₃电流，满足I₁=I₂＞I₃；
3. 若L₂灯丝断了，A₂示数等于A₃示数，不满足I₂＞I₃；
4. 若L₃灯丝断了，A₃示数为0，与题设“均不为0”矛盾。
【解析】
根据并联电路的电流规律，结合各电流表的测量对象分析：
选项A：电路完好时，I₁=I_L1+I_L2+I_L3，I₂=I_L2+I_L3，因此I₁＞I₂，与题设I₁=I₂矛盾，错误；
选项B：L₁灯丝断后，L₁支路无电流，此时I₁=I_L2+I_L3，I₂=I_L2+I_L3，故I₁=I₂；A₃仍测L₃的电流I₃=I_L3，满足I₁=I₂＞I₃，且所有电流均不为0，符合题设，正确；
选项C：L₂灯丝断后，A₂的电流仅为L₃的电流，即I₂=I₃，与题设I₂＞I₃矛盾，错误；
选项D：L₃灯丝断后，A₃示数I₃=0，与题设“均不为0”矛盾，错误。
【答案】
B
【知识点】
并联电路电流规律；电流表使用
【点评】
本题考查并联电路的电流特点，核心是明确各电流表测量的支路电流，结合故障情况分析电流关系，需注意题设中“电流均不为0”的条件，避免误判。
【难度系数】
0.5
首先明确电路结构：L₁、L₂、L₃并联，电流表A₁测干路总电流（I₁=I_L1+I_L2+I_L3），A₂测L₂和L₃的总电流（I₂=I_L2+I_L3），A₃测L₃的电流（I₃=I_L3）。题目要求I₁=I₂＞I₃且所有电流均不为0，需逐一分析各选项的电流关系是否符合条件。
1. 电路完好时，干路电流I₁包含L₁的电流，必然大于A₂的示数I₂，不符合题设；
2. 若L₁灯丝断了，L₁支路无电流，此时I₁等于L₂和L₃的总电流，与A₂示数相等，A₃仍测L₃电流，满足I₁=I₂＞I₃；
3. 若L₂灯丝断了，A₂示数等于A₃示数，不满足I₂＞I₃；
4. 若L₃灯丝断了，A₃示数为0，与题设“均不为0”矛盾。
【解析】
根据并联电路的电流规律，结合各电流表的测量对象分析：
选项A：电路完好时，I₁=I_L1+I_L2+I_L3，I₂=I_L2+I_L3，因此I₁＞I₂，与题设I₁=I₂矛盾，错误；
选项B：L₁灯丝断后，L₁支路无电流，此时I₁=I_L2+I_L3，I₂=I_L2+I_L3，故I₁=I₂；A₃仍测L₃的电流I₃=I_L3，满足I₁=I₂＞I₃，且所有电流均不为0，符合题设，正确；
选项C：L₂灯丝断后，A₂的电流仅为L₃的电流，即I₂=I₃，与题设I₂＞I₃矛盾，错误；
选项D：L₃灯丝断后，A₃示数I₃=0，与题设“均不为0”矛盾，错误。
【答案】
B
【知识点】
并联电路电流规律；电流表使用
【点评】
本题考查并联电路的电流特点，核心是明确各电流表测量的支路电流，结合故障情况分析电流关系，需注意题设中“电流均不为0”的条件，避免误判。
【难度系数】
0.5
13. 如图所示的电路中,$R_1$、$R_2$ 是定值电阻,开关S闭合一段时间后,电流表的示数突然减小。用电压表检测电路,当电压表接$a$、$b$两点时,电压表有示数;接$b$、$c$两点时,电压表无示数。故障原因可能是
（
A.仅$R_1$断路
B.仅$R_2$断路
C.电流表断路
D.$ac$导线断路
（
D
）A.仅$R_1$断路
B.仅$R_2$断路
C.电流表断路
D.$ac$导线断路
答案
D
解析
【分析】首先明确电路结构：R₁与R₂并联，电流表测干路电流，电源电压不变。故障为电流表示数减小，说明总电阻变大，故障类型为断路（短路会使电流变大，不符合）。用电压表检测时，电压表有示数说明其两端能连通电源两极，无示数说明无法连通电源两极，据此逐一分析选项。
【解析】
1. 电路分析：R₁、R₂并联，电流表测干路电流，总电流$ I = I_1 + I_2 = \frac{U}{R_1} + \frac{U}{R_2} $，电源电压$ U $不变。电流表示数减小，说明总电流变小，总电阻变大，故障为断路（短路会导致电流过大，不符合）。
2. 选项分析：
A. 仅$ R_1 $断路：总电流变为$ I_2 = \frac{U}{R_2} $，电流减小。电压表接$ a、b $时，相当于测电源电压，有示数；接$ b、c $时，$ R_2 $通路，电压表测$ R_2 $两端电压（等于电源电压），有示数，不符合“接$ b、c $无示数”，排除。
B. 仅$ R_2 $断路：总电流变为$ I_1 = \frac{U}{R_1} $，电流减小。电压表接$ a、b $时，测电源电压，有示数；接$ b、c $时，$ R_2 $断路，电压表两端通过$ R_1 $连通电源两极，测电源电压，有示数，不符合，排除。
C. 电流表断路：整个电路断开，电流表示数为0，不是“减小”，且电压表接$ a、b $时无法连通电源，无示数，不符合，排除。
D. $ ac $导线断路：$ R_2 $支路断开，总电流变为$ I_1 = \frac{U}{R_1} $，电流减小。电压表接$ a、b $时，$ a $连通电源正极，$ b $连通电源负极，测电源电压，有示数；接$ b、c $时，$ c $因$ ac $断路无法连通电源正极，电压表两端无法连通电源，无示数，符合条件。
【答案】D
【知识点】电路故障分析、并联电路特点、欧姆定律
【点评】本题结合电流变化和电压表检测判断电路断路故障，需掌握并联电路结构及断路时电压表的示数判断方法，是电路故障分析的典型题。
【难度系数】0.5
【解析】
1. 电路分析：R₁、R₂并联，电流表测干路电流，总电流$ I = I_1 + I_2 = \frac{U}{R_1} + \frac{U}{R_2} $，电源电压$ U $不变。电流表示数减小，说明总电流变小，总电阻变大，故障为断路（短路会导致电流过大，不符合）。
2. 选项分析：
A. 仅$ R_1 $断路：总电流变为$ I_2 = \frac{U}{R_2} $，电流减小。电压表接$ a、b $时，相当于测电源电压，有示数；接$ b、c $时，$ R_2 $通路，电压表测$ R_2 $两端电压（等于电源电压），有示数，不符合“接$ b、c $无示数”，排除。
B. 仅$ R_2 $断路：总电流变为$ I_1 = \frac{U}{R_1} $，电流减小。电压表接$ a、b $时，测电源电压，有示数；接$ b、c $时，$ R_2 $断路，电压表两端通过$ R_1 $连通电源两极，测电源电压，有示数，不符合，排除。
C. 电流表断路：整个电路断开，电流表示数为0，不是“减小”，且电压表接$ a、b $时无法连通电源，无示数，不符合，排除。
D. $ ac $导线断路：$ R_2 $支路断开，总电流变为$ I_1 = \frac{U}{R_1} $，电流减小。电压表接$ a、b $时，$ a $连通电源正极，$ b $连通电源负极，测电源电压，有示数；接$ b、c $时，$ c $因$ ac $断路无法连通电源正极，电压表两端无法连通电源，无示数，符合条件。
【答案】D
【知识点】电路故障分析、并联电路特点、欧姆定律
【点评】本题结合电流变化和电压表检测判断电路断路故障，需掌握并联电路结构及断路时电压表的示数判断方法，是电路故障分析的典型题。
【难度系数】0.5
