3. 如图16-2-2所示，在探究串联电路电压的关系时，闭合开关后，电压表$\mathrm{V}_1$的示数是2.5 V，电压表$\mathrm{V}_2$的示数是3.8 V，则电压表$\mathrm{V}_3$的示数是(
A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V
图16-2-2
D
)。A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V
图16-2-2
答案
3. D
解析
【分析】首先判断电路连接方式：L₁与L₂串联；接着确定各电压表的测量对象：V₁测L₁两端电压，V₂测L₂两端电压，V₃测串联电路的总电压（电源电压）。根据串联电路电压规律，总电压等于各部分电路两端电压之和，即可计算V₃的示数。
【解析】由图可知，L₁和L₂串联，电压表V₁测L₁两端电压，即U₁=2.5V；电压表V₂测L₂两端电压，即U₂=3.8V；电压表V₃测串联电路的总电压U。根据串联电路电压规律：U=U₁+U₂，代入数据得U=2.5V+3.8V=6.3V，因此V₃的示数为6.3V。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是正确判断各电压表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.3
【解析】由图可知，L₁和L₂串联，电压表V₁测L₁两端电压，即U₁=2.5V；电压表V₂测L₂两端电压，即U₂=3.8V；电压表V₃测串联电路的总电压U。根据串联电路电压规律：U=U₁+U₂，代入数据得U=2.5V+3.8V=6.3V，因此V₃的示数为6.3V。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律的应用，核心是正确判断各电压表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.3
4. 在同一个电源两端接有两个不同规格的灯泡，用电压表分别测得两个灯泡两端的电压相等，则这两灯泡的连接方式(
A.一定是并联
B.一定是串联
C.串联、并联都有可能
D.无法判断
A
)。A.一定是并联
B.一定是串联
C.串联、并联都有可能
D.无法判断
答案
4. A 【解析】两个规格不同的灯泡在串联电路中分得的电压是不相同的;并联电路中各支路两端的电压相等,所以两个灯泡的连接方式一定是并联。故选项A正确。
解析
【分析】
解题思路：首先回忆串联和并联电路的电压规律，再结合题目中“两个不同规格的灯泡”这一条件分析：串联电路中电流处处相等，根据U=IR，若灯泡规格不同（电阻不同），则两端电压一定不同；并联电路中各支路两端电压相等，与灯泡规格无关。因此可判断连接方式。
【解析】
根据串并联电路的电压特点分析：串联电路中，电流处处相等，由欧姆定律U=IR可知，若两个灯泡规格不同（电阻R不同），则它们两端的电压一定不相等；并联电路中，各支路两端的电压相等，等于电源电压，与灯泡规格无关。因此，当测得两个不同规格的灯泡两端电压相等时，它们一定是并联，故选项A正确。
【答案】
A
【知识点】
串联电路电压规律；并联电路电压规律
【点评】
本题考查串并联电路的电压特点，需明确不同规格用电器在串联时的分压规律，容易误选“都有可能”，需注意不同规格的灯泡串联时电压一定不等，只有并联时电压才相等。
【难度系数】
0.6
解题思路：首先回忆串联和并联电路的电压规律，再结合题目中“两个不同规格的灯泡”这一条件分析：串联电路中电流处处相等，根据U=IR，若灯泡规格不同（电阻不同），则两端电压一定不同；并联电路中各支路两端电压相等，与灯泡规格无关。因此可判断连接方式。
【解析】
根据串并联电路的电压特点分析：串联电路中，电流处处相等，由欧姆定律U=IR可知，若两个灯泡规格不同（电阻R不同），则它们两端的电压一定不相等；并联电路中，各支路两端的电压相等，等于电源电压，与灯泡规格无关。因此，当测得两个不同规格的灯泡两端电压相等时，它们一定是并联，故选项A正确。
【答案】
A
【知识点】
串联电路电压规律；并联电路电压规律
【点评】
本题考查串并联电路的电压特点，需明确不同规格用电器在串联时的分压规律，容易误选“都有可能”，需注意不同规格的灯泡串联时电压一定不等，只有并联时电压才相等。
【难度系数】
0.6
5. 如图16-2-3所示，$\mathrm{L}_1$、$\mathrm{L}_2$是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压。下列说法正确的是(
A.a为电流表，b为电压表，c为电流表
B.a为电压表，b为电压表，c为电流表
C.a为电流表，b为电流表，c为电压表
D.a为电流表，b为电流表，c为电流表
图16-2-3
B
)。A.a为电流表，b为电压表，c为电流表
B.a为电压表，b为电压表，c为电流表
C.a为电流表，b为电流表，c为电压表
D.a为电流表，b为电流表，c为电流表
图16-2-3
答案
5. B 【解析】由题图可知a表跟灯泡$\mathrm{L}_1$并联,所以应为电压表;b表与灯泡$\mathrm{L}_2$并联,应为电压表;c表跟灯泡$\mathrm{L}_2$串联,所以应为电流表。由上述可知,选项A、C、D错误,选项B正确。
解析
【分析】要判断a、b、c处电表的类型，需依据电流表和电压表的使用规则：电流表串联在电路中（相当于导线），电压表并联在被测用电器两端（相当于开路）。结合两灯正常发光的条件，分析每个电表与用电器的连接方式，进而确定电表类型，选出正确选项。
【解析】根据电流表和电压表的使用规则：
1. 电表a：与灯泡$\mathrm{L}_1$并联，若a为电流表，会直接短路$\mathrm{L}_1$，导致$\mathrm{L}_1$无法正常发光，不符合题意，因此a应为电压表；
2. 电表b：与灯泡$\mathrm{L}_2$并联，若b为电流表，会短路$\mathrm{L}_2$，使$\mathrm{L}_2$不能正常工作，因此b应为电压表；
3. 电表c：与灯泡$\mathrm{L}_2$串联，要测量$\mathrm{L}_2$的电流，需串联在电路中，所以c应为电流表。
综上，a为电压表，b为电压表，c为电流表，选项B正确，A、C、D错误。
【答案】B
【知识点】电流表使用；电压表使用
【点评】本题考查电流表与电压表的正确连接，核心是明确“电流表串联、电压表并联”的规则，需结合用电器正常工作的条件判断，避免短路或开路故障，属于基础应用类题目。
【难度系数】0.5
【解析】根据电流表和电压表的使用规则：
1. 电表a：与灯泡$\mathrm{L}_1$并联，若a为电流表，会直接短路$\mathrm{L}_1$，导致$\mathrm{L}_1$无法正常发光，不符合题意，因此a应为电压表；
2. 电表b：与灯泡$\mathrm{L}_2$并联，若b为电流表，会短路$\mathrm{L}_2$，使$\mathrm{L}_2$不能正常工作，因此b应为电压表；
3. 电表c：与灯泡$\mathrm{L}_2$串联，要测量$\mathrm{L}_2$的电流，需串联在电路中，所以c应为电流表。
综上，a为电压表，b为电压表，c为电流表，选项B正确，A、C、D错误。
【答案】B
【知识点】电流表使用；电压表使用
【点评】本题考查电流表与电压表的正确连接，核心是明确“电流表串联、电压表并联”的规则，需结合用电器正常工作的条件判断，避免短路或开路故障，属于基础应用类题目。
【难度系数】0.5
6.如图16-2-4所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是(
A.$L_1$和$L_2$两端电压之和为6 V
B.$L_1$两端电压为2 V
C.$L_2$两端电压为4 V
D.其中一个灯泡不工作
D
)。A.$L_1$和$L_2$两端电压之和为6 V
B.$L_1$两端电压为2 V
C.$L_2$两端电压为4 V
D.其中一个灯泡不工作
答案
6. D
解析
【分析】首先判断电路连接方式：L₁与L₂串联，电流只有一条路径；再确定电压表的测量对象：电压表并联在L₂两端，测L₂的电压。根据串联电路电压规律（总电压等于各部分电压之和），结合电源电压和电压表示数，计算出L₁、L₂的电压，再逐一分析选项，找出错误的描述。
【解析】由电路图可知，L₁与L₂串联，电压表并联在L₂两端，测量L₂两端的电压。已知电源电压U=6V，电压表示数即L₂两端电压U₂=4V。根据串联电路的电压规律：串联电路总电压等于各用电器两端电压之和，即U=U₁+U₂，因此L₁两端电压U₁=U-U₂=6V-4V=2V。对各选项分析：
A选项：串联电路总电压等于电源电压，故L₁和L₂两端电压之和为6V，描述正确；
B选项：计算得L₁两端电压为2V，描述正确；
C选项：电压表示数为4V，即L₂两端电压为4V，描述正确；
D选项：闭合开关后，L₁和L₂串联接入电路，均有电流通过，都正常工作，“其中一个灯泡不工作”的描述错误。
综上，不正确的是D选项。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律及电压表的测量对象判断，解题关键是正确分析电路，明确电压表所测的用电器，属于基础题型，难度适中。
【难度系数】0.7
【解析】由电路图可知，L₁与L₂串联，电压表并联在L₂两端，测量L₂两端的电压。已知电源电压U=6V，电压表示数即L₂两端电压U₂=4V。根据串联电路的电压规律：串联电路总电压等于各用电器两端电压之和，即U=U₁+U₂，因此L₁两端电压U₁=U-U₂=6V-4V=2V。对各选项分析：
A选项：串联电路总电压等于电源电压，故L₁和L₂两端电压之和为6V，描述正确；
B选项：计算得L₁两端电压为2V，描述正确；
C选项：电压表示数为4V，即L₂两端电压为4V，描述正确；
D选项：闭合开关后，L₁和L₂串联接入电路，均有电流通过，都正常工作，“其中一个灯泡不工作”的描述错误。
综上，不正确的是D选项。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律及电压表的测量对象判断，解题关键是正确分析电路，明确电压表所测的用电器，属于基础题型，难度适中。
【难度系数】0.7

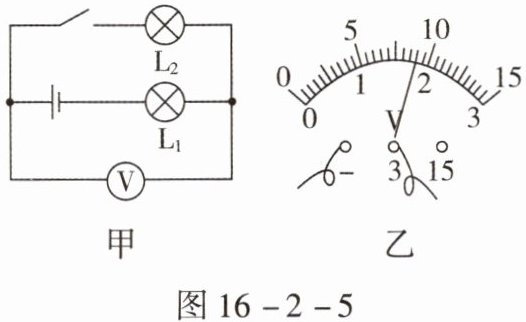

7. 如图16-2-5甲所示，电源电压为6 V，闭合开关后，电压表的示数如图16-2-5乙所示，下列叙述错误的是(
A.$\mathrm{L}_1$两端电压为1.8 V
B.$\mathrm{L}_1$两端电压为4.2 V
C.$\mathrm{L}_2$两端电压为1.8 V
D.$\mathrm{L}_1$与$\mathrm{L}_2$两端电压之和为6 V
A
)。A.$\mathrm{L}_1$两端电压为1.8 V
B.$\mathrm{L}_1$两端电压为4.2 V
C.$\mathrm{L}_2$两端电压为1.8 V
D.$\mathrm{L}_1$与$\mathrm{L}_2$两端电压之和为6 V
答案
7. A 【解析】由题图可知,开关闭合后,电路是由两个电灯串联而成的,电压表测量的是$\mathrm{L}_2$两端的电压;电源电压$U=6\ \mathrm{V}$,由串联电路的电压特点可知,$\mathrm{L}_2$两端电压小于电源电压,所以电压表使用的是0~3 V测量范围,示数为1.8 V,即$\mathrm{L}_2$两端的电压为1.8 V,灯$\mathrm{L}_1$两端电压为$6\ \mathrm{V}-1.8\ \mathrm{V}=4.2\ \mathrm{V}$,$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和等于电源电压,为6 V。综上所述,选项A符合题意。
解析
【分析】首先观察图甲，明确电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压；结合串联电路电压规律（总电压等于各用电器两端电压之和），以及图乙电压表的量程和读数规则，计算出$\mathrm{L}_1$的电压，最后逐一判断选项的正误，选出错误的叙述。
【解析】1. 确定电路与电压表测量对象：由图甲可知，开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端的电压。2. 电压表读数：电源电压$U=6\ \mathrm{V}$，根据串联电路电压特点，$\mathrm{L}_2$两端电压小于电源电压，因此电压表选用0~3V量程，该量程分度值为0.1V，图乙中指针示数为1.8V，即$\mathrm{L}_2$两端电压$U_2=1.8\ \mathrm{V}$。3. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$\mathrm{L}_1$两端电压$U_1=U - U_2=6\ \mathrm{V} - 1.8\ \mathrm{V}=4.2\ \mathrm{V}$。4. 验证总电压：$\mathrm{L}_1$与$\mathrm{L}_2$两端电压之和为$U_1+U_2=4.2\ \mathrm{V}+1.8\ \mathrm{V}=6\ \mathrm{V}$，等于电源电压。5. 判断选项：选项A中“$\mathrm{L}_1$两端电压为1.8 V”与计算结果不符，是错误的；选项B、C、D均正确，故本题选A。
【答案】A
【知识点】串联电路电压规律、电压表的读数
【点评】本题考查串联电路的电压特点和电压表的读数，解题关键是先确定电压表的测量对象，再结合量程读数，最后利用电压规律计算，属于基础题，难度适中。
【难度系数】0.5
【解析】1. 确定电路与电压表测量对象：由图甲可知，开关闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$两端的电压。2. 电压表读数：电源电压$U=6\ \mathrm{V}$，根据串联电路电压特点，$\mathrm{L}_2$两端电压小于电源电压，因此电压表选用0~3V量程，该量程分度值为0.1V，图乙中指针示数为1.8V，即$\mathrm{L}_2$两端电压$U_2=1.8\ \mathrm{V}$。3. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律，$\mathrm{L}_1$两端电压$U_1=U - U_2=6\ \mathrm{V} - 1.8\ \mathrm{V}=4.2\ \mathrm{V}$。4. 验证总电压：$\mathrm{L}_1$与$\mathrm{L}_2$两端电压之和为$U_1+U_2=4.2\ \mathrm{V}+1.8\ \mathrm{V}=6\ \mathrm{V}$，等于电源电压。5. 判断选项：选项A中“$\mathrm{L}_1$两端电压为1.8 V”与计算结果不符，是错误的；选项B、C、D均正确，故本题选A。
【答案】A
【知识点】串联电路电压规律、电压表的读数
【点评】本题考查串联电路的电压特点和电压表的读数，解题关键是先确定电压表的测量对象，再结合量程读数，最后利用电压规律计算，属于基础题，难度适中。
【难度系数】0.5
8.如图16-2-6所示，电源电压为6 V且保持不变，当开关S闭合时，灯泡L₁和L₂均发光，电压表示数为2 V，则灯泡L₁两端的电压是（
A.4 V
B.2 V
C.6 V
D.9 V
A
）。A.4 V
B.2 V
C.6 V
D.9 V
答案
8. A
解析
【分析】首先明确电路结构：开关闭合后，灯泡L₁和L₂串联，电压表并联在L₂两端，测量L₂的电压。根据串联电路的电压规律，总电压等于各串联用电器两端电压之和，已知电源电压和L₂两端的电压，即可计算出L₁两端的电压。
【解析】由图可知，L₁与L₂串联，电压表测量L₂两端的电压，因此L₂两端的电压U₂=2V。根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即U=U₁+U₂，已知电源电压U=6V，所以L₁两端的电压U₁=U - U₂=6V - 2V=4V，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，解题关键是准确判断电压表的测量对象，难度较低，属于学生易掌握的知识点。
【难度系数】0.7
【解析】由图可知，L₁与L₂串联，电压表测量L₂两端的电压，因此L₂两端的电压U₂=2V。根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即U=U₁+U₂，已知电源电压U=6V，所以L₁两端的电压U₁=U - U₂=6V - 2V=4V，对应选项A。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题是串联电路电压规律的基础应用题，解题关键是准确判断电压表的测量对象，难度较低，属于学生易掌握的知识点。
【难度系数】0.7
