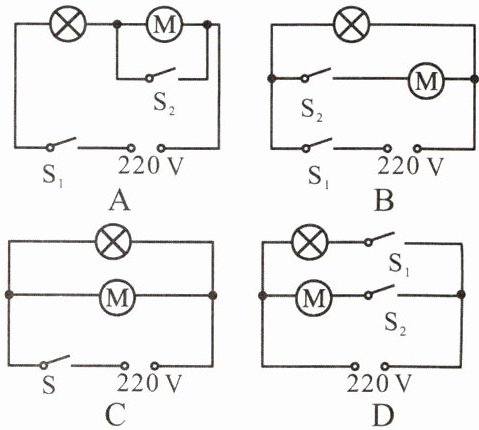

4. 一般家庭的卫生间都要安装照明灯和换气扇。使用时,有时需要各自独立工作,有时需要它们同时工作。下图所示的电路中,你认为符合上述要求的是 ()
答案
D
5. 如图所示,闭合开关S时,灯泡$L_{1}$、$L_{2}$都不亮。用一段导线的两端接触a、b两点时,两灯都不亮;接触b、c两点时,两灯都不亮;接触c、d两点时,两灯都亮。则 ()
A. 灯$L_{1}$断路
B. 灯$L_{2}$断路
C. 灯$L_{2}$短路
D. 开关S断路
A. 灯$L_{1}$断路
B. 灯$L_{2}$断路
C. 灯$L_{2}$短路
D. 开关S断路
答案
D
6. 有一个电源(电压足够大且可调)、一个电铃、一个小灯泡、两个开关和若干导线组成电路。只闭合一个开关时,灯亮铃不响;只闭合另一个开关时,铃响灯不亮;当开关都断开时,可能出现的情况是 ()
A. 电源烧坏
B. 铃响,灯不亮
C. 铃不响,灯亮
D. 铃不响,灯也不亮
A. 电源烧坏
B. 铃响,灯不亮
C. 铃不响,灯亮
D. 铃不响,灯也不亮
答案
D

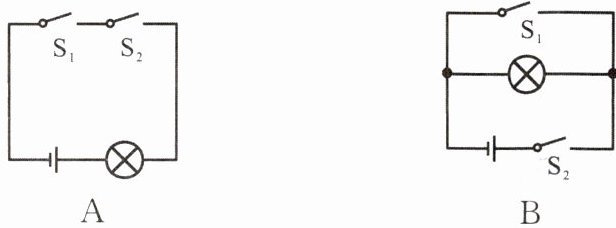

7. 保密室有两道门,只有当两道门都关上时(关上一道门相当于闭合一个开关),值班室内的指示灯才会发光,表明门都关上了。下图中符合要求的电路是 ()
答案
A

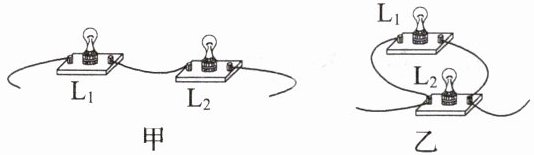

8. 小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动,在保持电源电压不变的条件下,他们所记录的实验结果如下。你认为其中不可能的是 ()
A. 在甲电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$,灯$L_{2}$将会熄灭
B. 在甲电路中再串联一个小灯泡,接通电路后,灯$L_{1}和灯L_{2}$发光会变暗
C. 在乙电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$,灯$L_{2}$将会熄灭
D. 在乙电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$、$L_{2}$将不会熄灭
A. 在甲电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$,灯$L_{2}$将会熄灭
B. 在甲电路中再串联一个小灯泡,接通电路后,灯$L_{1}和灯L_{2}$发光会变暗
C. 在乙电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$,灯$L_{2}$将会熄灭
D. 在乙电路中,当灯$L_{1}和灯L_{2}$都发光时,取下灯$L_{1}$、$L_{2}$将不会熄灭
答案
C

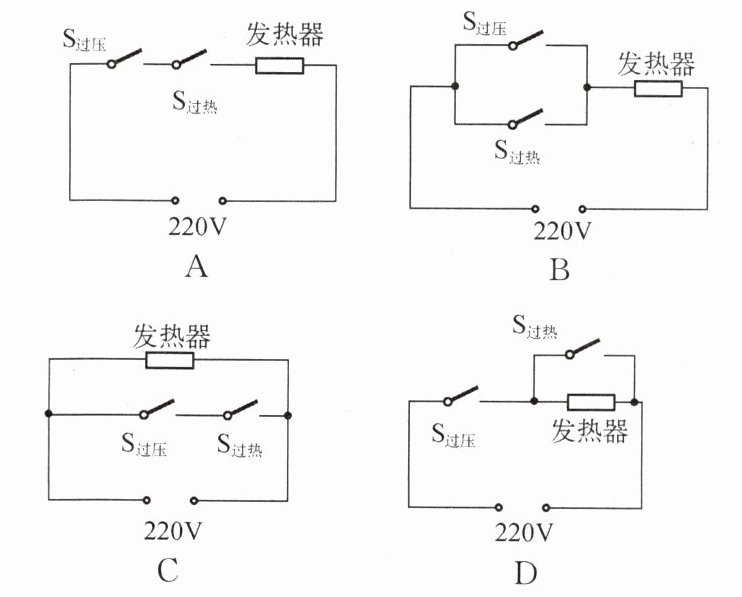

9. 当自动电压力锅压强过大或温度过高时,发热器都会停止工作。压强过大时开关$S_{过压}$自动断开,温度过高时开关$S_{过热}$自动断开。下列表示$S_{过压}$、$S_{过热}$和锅内发热器的连接图中,正确的是 ()
答案
A

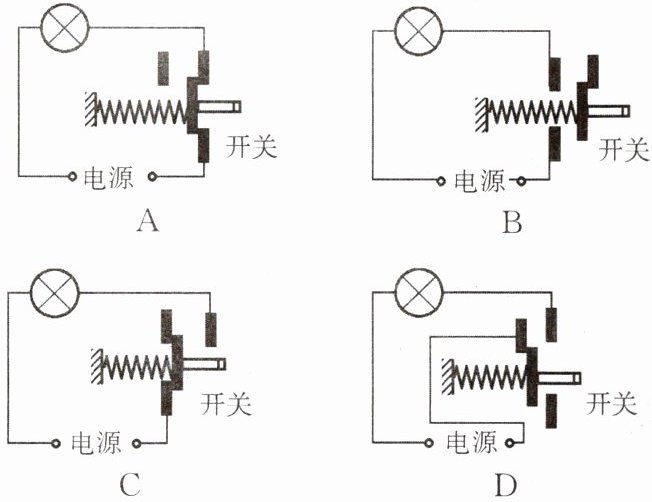

10. 如图所示,电冰箱门框上有一个通过冰箱门来控制的开关,当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的
照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是 ()
照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是 ()
答案
A
