1. (2024·山东淄博)如图所示的电路中,闭合开关S,滑动变阻器的滑片P向右移动时 ()

A. 电流表示数不变,电压表示数不变
B. 电流表示数变小,电压表示数变大
C. 电流表示数不变,电压表示数变大
D. 电流表示数变小,电压表示数不变

A

2. 新趋势 综合实践 某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒,采用电压为6 V的蓄电池作电源.为了保证小灯泡在使用时不被烧毁,该同学又从实验室里找到了一捆标有“1 Ω/cm”字样的电阻线,要利用这捆电阻线保证小灯泡正常发光,他的做法是 ()
A. 应串联一段20 cm长的电阻线
B. 应串联一段15 cm长的电阻线
C. 应并联一段20 cm长的电阻线
D. 应并联一段15 cm长的电阻线

B　解析:小灯泡正常发光时的电压为1.5V,要使其接到6V的电源上正常发光，由串联分压可知,应串联一个电阻，由串联电路的电压规律可得,串联电阻两端的电压$U_{R}=U-U_{L}=6V-1.5V=4.5V$,由串联电路的电流规律可得，电路中的电流$I=\frac {U_{L}}{R_{L}}=\frac {U_{R}}{R}$，即$\frac{1.5V}{5Ω}=\frac{4.5V}{R}$，解得$R=15Ω$，因电阻线标有“1Ω/cm”字样，所以串联电阻线的长度$L=\frac{15Ω}{1Ω/cm}=15cm$，故B正确。

3. 如图所示,电源电压恒定,$R_{1}= 30Ω,R_{2}= 60Ω$.当开关$S_{3}$闭合,$S_{1}$、$S_{2}$断开时,电流表的示数为0.1 A,则电源电压为______V;当开关$S_{3}$断开,$S_{1}$、$S_{2}$都闭合时,电流表的示数为______A.

9　0.45　解析:由图可知，当开关$S_{3}$闭合，$S_{1}$、$S_{2}$断开时，$R_{1}$与$R_{2}$串联，电流表测电路中电流，则电路中电流$I=0.1A$，由串联电路的电阻规律及欧姆定律可得，电源电压$U=I(R_{1}+R_{2})=0.1A×(30Ω+60Ω)=9V$；当开关$S_{3}$断开，$S_{1}$、$S_{2}$都闭合时，$R_{1}$与$R_{2}$并联，电流表测干路电流，则干路电流$I'=I_{1}+I_{2}=\frac {U}{R_{1}}+\frac {U}{R_{2}}=\frac {9V}{30Ω}+\frac {9V}{60Ω}=0.45A$，即电流表的示数为0.45A。

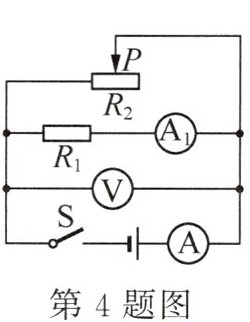

4. (2025·四川泸州一模)如图所示电路,电源电压为3 V,$R_{1}= 10Ω$,电压表量程为0~3 V,电流表A和$A_{1}$量程为0~0.6 A.闭
合开关S,电压表示数为______V.当滑动变阻器的滑片P向左移动时,电压表示数与电流表$A_{1}$示数的比值______(选填“变大”“变小”或“不变”).为确保电表安全,$R_{2}$连入电路的阻值最小为______Ω.

3　不变　10　解析:由图可知，该电路为并联电路，电压表测电源电压，电流表A测干路电流，电流表$A_{1}$测通过$R_{1}$的电流。电源电压$U=3V$，所以闭合开关S，电压表的示数为3V。闭合开关S后，将滑片P向左移动时，由欧姆定律可知，电压表示数与电流表$A_{1}$示数的比值为$\frac {U}{I_{1}}=R_{1}$，$R_{1}$阻值不变，则电压表示数与电流表$A_{1}$示数的比值不变。由于并联电路各支路独立工作、互不影响，所以移动滑片时，通过$R_{1}$的电流不变，即$I_{1}=\frac {U}{R_{1}}=\frac {3V}{10Ω}=0.3A$，电流表A的量程为0~0.6A，则当A的示数最大为0.6A时，电路的总阻值最小，$R_{2}$连入电路的阻值最小，此时通过$R_{2}$的电流$I_{2max}=I_{max}-I_{1}=0.6A-0.3A=0.3A$，由欧姆定律可得，$R_{2}$连入电路的最小阻值$R_{2min}=\frac {U}{I_{2max}}=\frac {3V}{0.3A}=10Ω$。

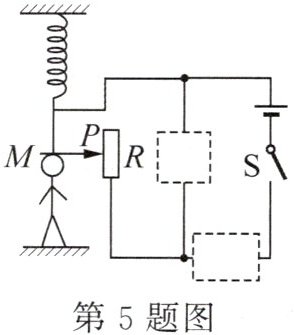

5. 如图是一个人体身高测量仪的电路图,其中电压表和定值电阻未画出,请在图中对应方框内画出这两个元件的电路符号,要求被测人身高变高时,电压表的示数增大.

如图所示

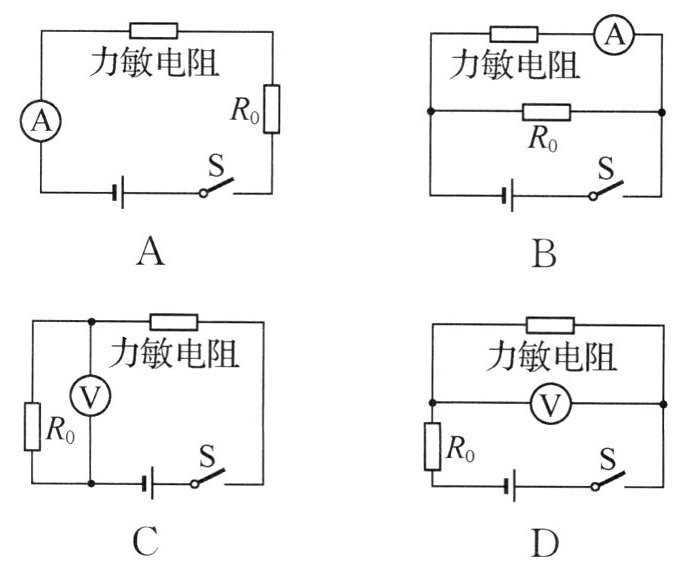

6. (2025·江苏宿迁期末)小聪想用一种阻值随所受压力增大而减小的力敏电阻,设计一个通过电表示数反映力敏电阻所受压力大小的电路,要求压力增大时电表示数增大.以下图示电路不符合要求的是 ()

A.
B.
C.
D.

D　解析:A、C、D图中，力敏电阻与定值电阻$R_{0}$串联，当压力增大时，力敏电阻的阻值减小，电路的总电阻减小，由$I=\frac {U}{R}$可知，电路中的电流增大，$R_{0}$两端的电压会增大，力敏电阻两端的电压会减小，要求压力增大时电表示数增大，故A、C符合要求，D不符合要求；B图中，力敏电阻与定值电阻$R_{0}$并联，电流表测力敏电阻支路的电流，当压力增大时，力敏电阻的阻值减小，而并联电路中各支路两端的电压不变，即力敏电阻两端的电压等于电源电压保持不变，由$I=\frac {U}{R}$可知，电流表的示数增大，故B符合要求。
