2025年轻松作业本九年级物理上册苏科版第127页答案

1. 白炽灯用久了灯丝变细,灯丝电阻____(变大/变小/不变,下同);一根电阻丝对折后接入电路中,对折后的阻值____。新型 LED 灯将取代白炽灯,LED 灯是由____材料制成。

答案

变大变小半导体

2. 如图所示,电路中一根导线已经与滑动变阻器的 B 接线柱连接,当滑动变阻器的滑片 P 向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的____(A/C/D)接线柱连接,滑动变阻器是通过改变电阻丝的____来改变电阻的大小。

答案

C 长度

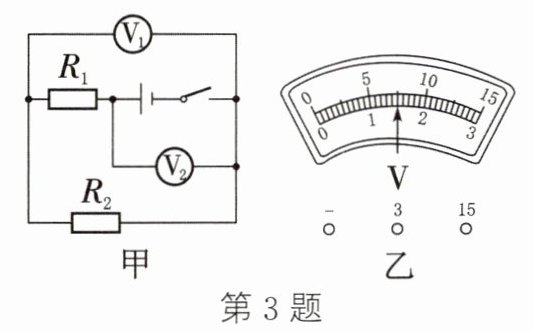

3. 如图甲所示电路,当闭合开关后,电路正常,两只电压表的指针偏转均如图乙所示,则电源电压是____V,$R_{1}$两端的电压是____V,如果$R_{1}$的电阻是 12Ω,则通过$R_{2}$的电流是____A。

答案

7.5 6 0.5

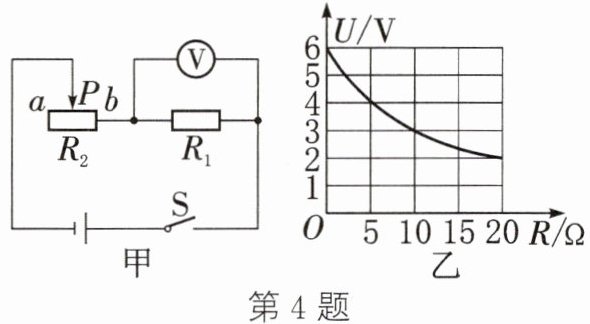

4. 如图甲所示的电路,当滑片 P 由端点 a 移到端点 b 的过程中,电压表示数 U 随滑动变阻器接入电路的阻值的变化情况如图乙所示,则电源电压为____V,电路中的电流最大为____A。

答案

6 0.6

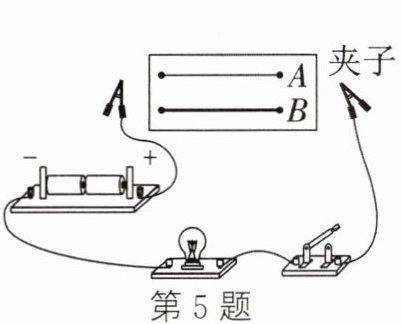

5. 小明用如图所示的器材探究影响电阻大小的因素,A、B 为长度相等的镍铬合金丝,B 的横截面积比 A 的大。关于此实验,下列说法正确的是()

A. 小灯泡越亮,表示接入的合金丝的电阻越大
B. 利用此装置不能探究导体电阻的大小跟导体长度的关系
C. 断开开关,镍铬合金丝 A 和 B 的电阻都变为零
D. 接入镍铬合金丝 B 时,小灯泡更亮

答案

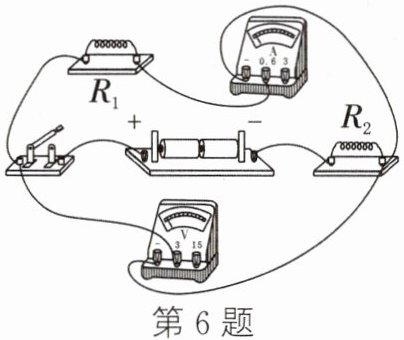

6. 如图所示的电路中,$R_{1}$、$R_{2}$均为定值电阻,且电源电压保持不变,闭合开关,一段时间后电阻$R_{1}$发生断路故障,则()

A. 电流表示数变小,电压表示数变小
B. 电流表示数变小,电压表示数变大
C. 电流表示数变小,电压表示数不变
D. 电流表示数不变,电压表示数不变

答案
