2026年初中必刷题九年级物理上册沪科版第56页答案

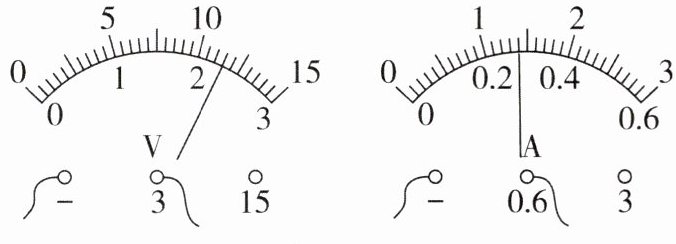

1 关于电流表和电压表的使用方法，下列说法正确的是 （
B
）


A.一般先用较小的测量范围进行试触
B.图中电压表的示数是2.5 V
C.电流表必须和被测的用电器并联
D.都要让电流从“-”接线柱流进电表

答案

1. B 【解析】在测未知电流或电压时，通常先用较大的测量范围进行试触,故 A 错误;图中电压表选择的是0~3 V 的测量范围,分度值是0.1 V,示数是 2.5 V,故 B 正确;电流表必须和被测的用电器串联,而不是并联,故 C 错误;电压表和电流表在使用时,都要让电流从“+”接线柱流进电表,故 D 错误。故选 B。

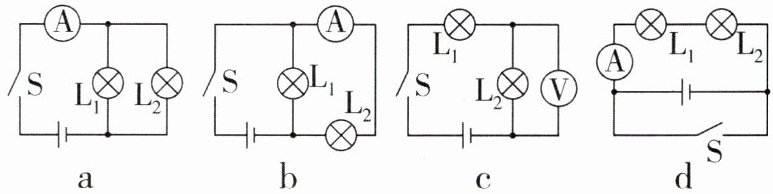

2[中]对于如图所示的四个电路图，开关闭合后，下列说法中正确的是（
C
）


A.图a中，电流表测量的是通过灯$L_1$的电流
B.图b中，电流表与灯$L_1$是串联的
C.图c中，电压表测灯$L_2$两端电压
D.图d中，电流表示数不变

答案

2. C 【解析】
A 图a中$L_1$、$L_2$并联,电流表在干路上,电流表测量电路中的总电流,A错误
B 图b中,电流从电源正极出来后,一条支路过$L_1$回到电源负极,另一条支路过电流表和$L_2$回到电源负极,电流表与$L_1$不是串联的,B错误
C 图c中两灯串联,电压表并联在$L_2$两端,测量$L_2$两端的电压,C正确
D 图d中,开关闭合之前,两灯串联,电流表测量电路中的电流,电流表有示数,开关闭合后,电源正极与负极直接相连,两灯及电流表被短路,电流表示数为0,开关闭合后电流表示数发生变化,D错误

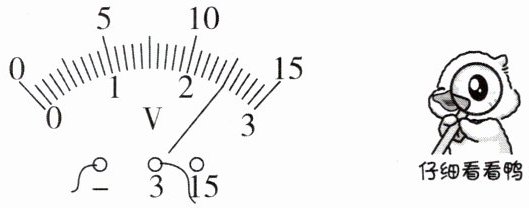

3[中]如图所示，电压表的示数为
2.3
V，电流表的示数为
0.28
A。

答案

3. 2.3 0.28 【解析】由图知电压表测量范围为0~3 V,分度值为0.1 V,故此时电压表示数为2.3 V;电流表测量范围为0~0.6 A,分度值为0.02 A,故此时电流表示数为0.28 A。

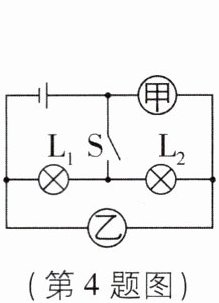

4[中]如图所示,当开关S闭合后,要使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,则（
C
）

A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电压表,乙是电流表
D.甲是电流表,乙是电压表
（第4题图）
（第5题图）

答案

4. C 【解析】开关 S 闭合后,要使灯$L_1$、$L_2$并联,则电流必须从电源正极出发,分别流过$L_1$、$L_2$,汇合后流回电源负极,因此甲是相当于开路的电压表,乙是相当于导线的电流表。

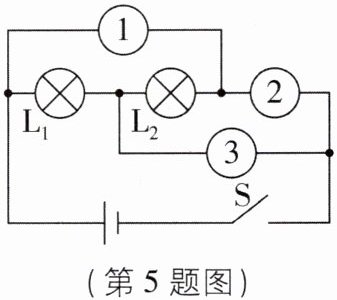

5[2026山东淄博期中，中]如图所示，闭合开关时两个灯泡都能发光。则关于①、②和③三个电表（电流表或电压表），下列判断正确的是（
C
）

A.若①是电流表，则②和③是电压表
B.若①和③是电压表，则②也是电压表
C.若①是电流表，则②是电压表，③是电流表
D.若①和②是电流表，则③是电压表

答案

5. C 【解析】由图可知,闭合开关时两个灯泡都能发光,若①是电流表,则②是电压表,③是电流表,两灯并联,故 A 错误,C 正确;若①和③是电压表,则②是电流表,故 B 错误;若①和②是电流表,则电路将发生电源短路,故 D 错误。

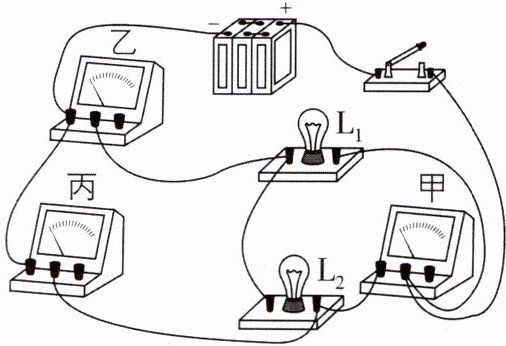

6[2025山东烟台中考,偏难](多选)如图所示,闭合开关,两个小灯泡$L_1$和$L_2$均能发光。下列关于该电路的分析正确的是 (
AC
)


A.若甲为电流表,则两灯一定并联
B.若乙为电流表,则乙测$L_1$的电流
C.若丙为电流表,则丙测$L_1$的电流
D.若甲为电流表,则乙可能为电压表

答案

6. AC 【解析】若甲为电流表,电流从电源正极流出,分别经过电流表甲和$L_1$,由于灯泡$L_2$能发光,因此电流流经$L_2$后与通过$L_1$的电流汇合,然后经过乙回到电源负极,所以两灯一定并联,乙为电流表,丙为电压表,故 A 正确,D 错误。若乙为电流表,则乙在干路上,测的是干路电流,而不是通过$L_1$的电流,故 B 错误。若丙为电流表,因为两灯泡均能发光,所以$L_1$和$L_2$是串联的,甲和乙均为电压表,丙测串联电路中的电流,也是测通过$L_1$的电流,故 C 正确。故选 AC。
