2026年综合应用创新题典中点九年级物理全一册苏科版第131页答案

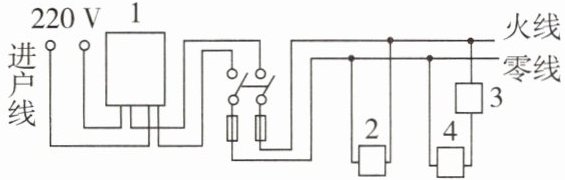

1. 家里要准备装修新房了，小强同学利用所学的物理知识设计了家庭电路的一部分，如图所示。他按顺序标注图中1、2、3、4方框内的元件名称，正确的是（

）

A.保险盒、灯、开关、插座
B.电能表、插座、灯、开关
C.保险盒、插座、灯、开关
D.电能表、插座、开关、灯

答案

1.D

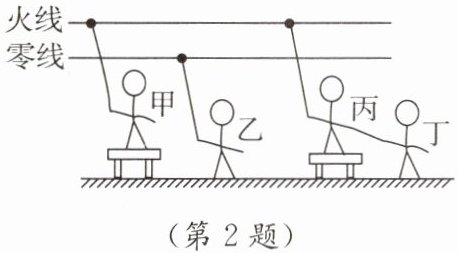

2. 如图所示，甲站在干燥的木桌上，一只手接触火线；乙站在地上一只手接触零线；丙站在干燥的木桌上，一只手接触火线，此时丁站在地面上用手拉住丙。则（

）

A.甲、乙都不会触电
B.甲、丙都会触电
C.乙、丁都会触电
D.丙、丁都不会触电

答案

2.A

3. 如图为三线插头，插头的外壳标有“10 A”的字样，关于它的使用，下列叙述正确的是（

）

A.插头接入插座后，b与c两插脚间的电压为0 V
B.塑料外壳上的“10 A”，是插头的最小工作电流
C.插脚a接地后，能防止用电器漏电发生的触电事故
D.使用三线插头的用电器可以改用两线插头

答案

3.C

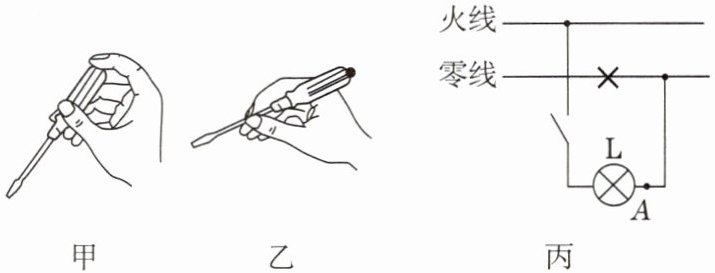

4. 母题教材P20图15-23改编如图，用测电笔辨别火线、零线时，正确的使用方式是图

甲

（填“甲”或“乙”），电工师傅正确测试火线时，氖管发光，此时

有

（填“有”或“没有”）电流通过电工师傅的身体。图丙中，电路中画“×”表示该处电路断路，开关闭合后，用测电笔测试A点，氖管

会

（填“会”或“不会”）发光。

答案

4. 甲；有；会
【点拨】使用测电笔时，笔尖接触被测导线，手指接触笔尾金属电极，图甲是正确使用方式；测电笔笔尖接触火线时，电流会经笔尖、高电阻、氖管、笔尾、人体，导向大地，形成通路，这一过程中，人体会成为电路的一部分，会有微弱的电流通过人体。由图丙可知，入户零线断路了，开关闭合后，用测电笔测试电路中的A点，A点所在导线通过灯泡和开关后与火线相连，测电笔氖管会发光。

5. 如图是家庭电路中部分电路各元件的连接情况，根据安全用电原则可知，该电路的连接是

正确

（填“正确”或“错误”）的，闭合开关，电灯不亮，用测电笔接触D点和E点时氖管均发光，则一定是

零线

（填“灯泡”或“零线”）断路。
