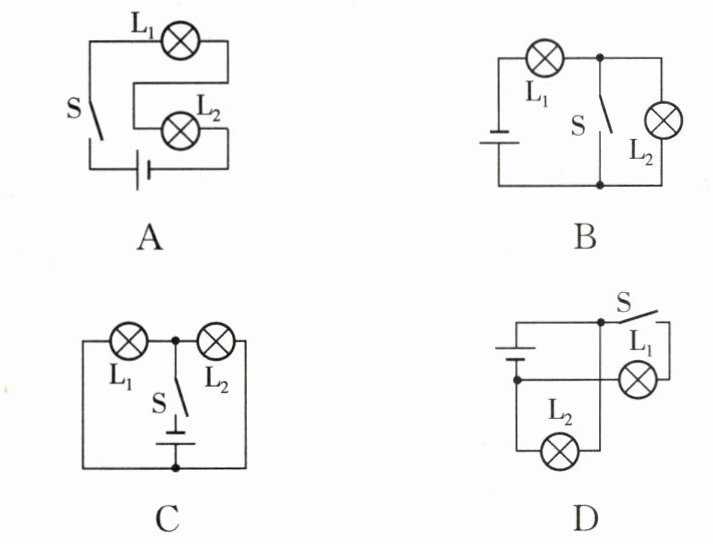

1. 如图所示的电路图中，开关闭合后，两个灯泡属于串联的是 （
A
）答案
1.A
解析
【分析】要判断开关闭合后两灯泡是否为串联，需明确串联电路的核心特征：电流只有一条路径，用电器依次连接、逐个顺次接入电路。我们通过分析各选项的电流路径来判断：
1. 选项A：开关闭合后，电流从电源正极出发，依次经过L₂、L₁、开关S，最终回到电源负极，仅存在一条电流路径，两灯泡顺次连接，符合串联的特点；
2. 选项B：开关闭合后，L₂被开关短路，电流不经过L₂，电路为L₁的简单电路，不符合串联要求；
3. 选项C：开关闭合后，电流从电源正极分为两条独立路径，分别经过L₁和L₂，属于并联电路，不符合串联要求；
4. 选项D：开关闭合后，电流从电源正极分为两条独立路径，分别经过L₂和L₁，属于并联电路，不符合串联要求。
综上，只有选项A满足条件。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项逐一分析：
A：开关闭合后，电流路径为电源正极→L₂→L₁→开关S→电源负极，仅一条路径，两灯泡串联；
B：开关闭合后，L₂被短路，电路为L₁的简单电路，不是串联；
C：开关闭合后，L₁与L₂并联，电流有两条路径，不是串联；
D：开关闭合后，L₁与L₂并联，电流有两条路径，不是串联。
因此答案为A。
【答案】A
【知识点】串联电路、电路连接方式
【点评】本题考查串联电路的判断，核心是理解串联电路电流只有一条路径的特点，需通过分析电流走向判断电路连接方式，属于基础题，难度适中。
【难度系数】0.6
1. 选项A：开关闭合后，电流从电源正极出发，依次经过L₂、L₁、开关S，最终回到电源负极，仅存在一条电流路径，两灯泡顺次连接，符合串联的特点；
2. 选项B：开关闭合后，L₂被开关短路，电流不经过L₂，电路为L₁的简单电路，不符合串联要求；
3. 选项C：开关闭合后，电流从电源正极分为两条独立路径，分别经过L₁和L₂，属于并联电路，不符合串联要求；
4. 选项D：开关闭合后，电流从电源正极分为两条独立路径，分别经过L₂和L₁，属于并联电路，不符合串联要求。
综上，只有选项A满足条件。
【解析】根据串联电路的定义：电流只有一条路径，用电器依次连接。对各选项逐一分析：
A：开关闭合后，电流路径为电源正极→L₂→L₁→开关S→电源负极，仅一条路径，两灯泡串联；
B：开关闭合后，L₂被短路，电路为L₁的简单电路，不是串联；
C：开关闭合后，L₁与L₂并联，电流有两条路径，不是串联；
D：开关闭合后，L₁与L₂并联，电流有两条路径，不是串联。
因此答案为A。
【答案】A
【知识点】串联电路、电路连接方式
【点评】本题考查串联电路的判断，核心是理解串联电路电流只有一条路径的特点，需通过分析电流走向判断电路连接方式，属于基础题，难度适中。
【难度系数】0.6
2.(日常生活) 小明观察身边的一些电路，并通过分析思考，作出了以下判断，其中不正确的是 （
A.厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作，它们一定是并联的
B.节日里装饰用的小彩灯，任何一个灯泡断路，其他灯泡都不能正常工作，这些小彩灯是串联的
C.公路两旁的路灯，晚上同时亮、早上同时熄灭，它们是串联的
D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
C
）A.厨房中的抽油烟机里有照明灯和电动机，它们有时同时工作，有时电动机单独工作，它们一定是并联的
B.节日里装饰用的小彩灯，任何一个灯泡断路，其他灯泡都不能正常工作，这些小彩灯是串联的
C.公路两旁的路灯，晚上同时亮、早上同时熄灭，它们是串联的
D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的
答案
2.C
解析
【分析】
本题考查串并联电路的判断，核心是明确串联电路“各用电器互相影响，不能独立工作”、并联电路“各用电器独立工作，互不影响”的特点，结合生活实例逐一分析选项即可找出不正确的结论。
【解析】
根据串并联电路的特点分析各选项：
1. 选项A：抽油烟机的照明灯和电动机可单独工作（有时仅电动机工作，有时两者同时工作），说明两者互不影响，属于并联电路，判断正确；
2. 选项B：节日小彩灯中任意一个灯泡断路，其他灯泡都无法正常工作，说明各用电器互相影响，属于串联电路，判断正确；
3. 选项C：公路两旁的路灯，若为串联，某一盏损坏则所有路灯都无法工作，但实际路灯可独立工作（单盏损坏不影响其他），“同时亮、同时灭”是因为总开关控制，因此路灯是并联的，该选项判断错误；
4. 选项D：家庭照明灯和其他用电器使用时互不影响（如开照明灯不影响电视工作），属于并联电路，判断正确。
综上，不正确的选项是C。
【答案】
C
【知识点】
串联和并联电路的特点
【点评】
本题结合生活常见电路实例考查串并联电路的判断，属于基础题，需牢记串并联电路的核心区别（是否互相影响）即可快速解答，贴近生活实际，难度较低。
【难度系数】
0.6
本题考查串并联电路的判断，核心是明确串联电路“各用电器互相影响，不能独立工作”、并联电路“各用电器独立工作，互不影响”的特点，结合生活实例逐一分析选项即可找出不正确的结论。
【解析】
根据串并联电路的特点分析各选项：
1. 选项A：抽油烟机的照明灯和电动机可单独工作（有时仅电动机工作，有时两者同时工作），说明两者互不影响，属于并联电路，判断正确；
2. 选项B：节日小彩灯中任意一个灯泡断路，其他灯泡都无法正常工作，说明各用电器互相影响，属于串联电路，判断正确；
3. 选项C：公路两旁的路灯，若为串联，某一盏损坏则所有路灯都无法工作，但实际路灯可独立工作（单盏损坏不影响其他），“同时亮、同时灭”是因为总开关控制，因此路灯是并联的，该选项判断错误；
4. 选项D：家庭照明灯和其他用电器使用时互不影响（如开照明灯不影响电视工作），属于并联电路，判断正确。
综上，不正确的选项是C。
【答案】
C
【知识点】
串联和并联电路的特点
【点评】
本题结合生活常见电路实例考查串并联电路的判断，属于基础题，需牢记串并联电路的核心区别（是否互相影响）即可快速解答，贴近生活实际，难度较低。
【难度系数】
0.6
3. 如图所示，这两只灯泡的连接方式是
并联
。闭合开关后，在此电路中，电流路径有两
条，其中一只灯泡灯丝断开了或接触不良，则另一只灯泡会
（填“会”或“不会”）发光。答案
3. 并联；两；会
解析
【分析】
要判断灯泡的连接方式，需观察电流路径和用电器的连接特点：若用电器两端分别连接到公共节点、电流有多条独立路径，则为并联。本题中，L₁和L₂的两端都接在电路的两个公共节点上，闭合开关后电流会分成两条支路，因此是并联电路。并联电路各支路独立工作，互不影响，据此可判断某一支路故障时另一灯泡的工作状态。
【解析】
1. 判断连接方式：由电路图可知，L₁与L₂的两端分别连接在电源两端的公共节点，电流有两条独立路径，因此属于并联。
2. 电流路径：闭合开关后，电流从电源正极流出，经开关后分为两支：一支经过L₁，另一支经过L₂，最后汇合回到电源负极，共2条电流路径。
3. 灯泡工作状态：并联电路各支路独立工作，互不影响，若其中一只灯泡灯丝断开，另一只灯泡所在支路仍为通路，因此会发光。
【答案】
并联；两；会
【知识点】
并联电路、电流路径、并联电路特点
【点评】
本题考查并联电路的判断、电流路径及并联电路的基本特点，属于初中物理电路部分的基础题型，侧重对核心概念的理解与应用。
【难度系数】
0.7
要判断灯泡的连接方式，需观察电流路径和用电器的连接特点：若用电器两端分别连接到公共节点、电流有多条独立路径，则为并联。本题中，L₁和L₂的两端都接在电路的两个公共节点上，闭合开关后电流会分成两条支路，因此是并联电路。并联电路各支路独立工作，互不影响，据此可判断某一支路故障时另一灯泡的工作状态。
【解析】
1. 判断连接方式：由电路图可知，L₁与L₂的两端分别连接在电源两端的公共节点，电流有两条独立路径，因此属于并联。
2. 电流路径：闭合开关后，电流从电源正极流出，经开关后分为两支：一支经过L₁，另一支经过L₂，最后汇合回到电源负极，共2条电流路径。
3. 灯泡工作状态：并联电路各支路独立工作，互不影响，若其中一只灯泡灯丝断开，另一只灯泡所在支路仍为通路，因此会发光。
【答案】
并联；两；会
【知识点】
并联电路、电流路径、并联电路特点
【点评】
本题考查并联电路的判断、电流路径及并联电路的基本特点，属于初中物理电路部分的基础题型，侧重对核心概念的理解与应用。
【难度系数】
0.7
4.如图所示的电路中，若把灯泡$\mathrm{L}_1$拧下来，闭合开关则看到的现象是灯泡$\mathrm{L}_2$
不亮
（填“亮”或“不亮”）。若要使电路中两灯串联，只要拆除导线b
（填“a”“b”或“c”）；若要移动一根导线，使电路中两灯并联，可行的方案是将导线a(或c)的右端改接到灯泡 L₁(或 L₂)的左接线柱上
。答案
4. 不亮；b；将导线a(或c)的右端改接到灯泡 L₁(或 L₂)的左接线柱上
解析
【分析】
先明确原电路的导线连接关系，判断电路的通路、短路情况，再根据串联、并联电路的特点分析各问题：串联电路电流只有一条路径，电流依次经过所有用电器；并联电路电流有多条路径，各用电器两端分别接在电源两极。
【解析】
1. 拧下$\mathrm{L}_1$闭合开关时：原电路中，导线$a$连电源正极和$\mathrm{L}_1$右接线柱，导线$b$连$\mathrm{L}_1$右接线柱和$\mathrm{L}_2$右接线柱，导线$c$连开关和$\mathrm{L}_2$右接线柱，$\mathrm{L}_1$左接线柱与$\mathrm{L}_2$左接线柱相连。拧下$\mathrm{L}_1$后，$\mathrm{L}_1$的左右接线柱断开，$\mathrm{L}_2$的左接线柱无法通过$\mathrm{L}_1$获得正极，且$\mathrm{L}_2$右接线柱同时接电源正极（导线$b$）和电源负极（导线$c$），$\mathrm{L}_2$被短路，因此$\mathrm{L}_2$不亮。
2. 使两灯串联：串联需电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，拆除导线$b$后，电流路径为：电源正极→导线$a$→$\mathrm{L}_1$→$\mathrm{L}_1$左接线柱→$\mathrm{L}_2$左接线柱→$\mathrm{L}_2$→导线$c$→开关→电源负极，电流依次经过两灯，形成串联。
3. 使两灯并联：并联需两灯两端分别接电源两极，可行方案：将导线$a$的右端从$\mathrm{L}_1$右接线柱改接到$\mathrm{L}_1$左接线柱，此时电流从电源正极→导线$a$→$\mathrm{L}_1$左接线柱，分为两路：一路经$\mathrm{L}_1$→导线$b$→$\mathrm{L}_2$右接线柱→导线$c$→开关→负极；另一路经$\mathrm{L}_2$左接线柱→$\mathrm{L}_2$→$\mathrm{L}_2$右接线柱→导线$c$→开关→负极，两灯并联；或将导线$c$的右端从$\mathrm{L}_2$右接线柱改接到$\mathrm{L}_2$左接线柱，同理可形成并联。
【答案】
不亮；b；将导线a(或c)的右端改接到灯泡$\mathrm{L}_1$(或$\mathrm{L}_2$)的左接线柱上
【知识点】
串联电路、并联电路、电路连接
【点评】
本题考查电路连接方式的判断，需掌握串联、并联的电路特点，通过分析导线对电路的影响解题，是电路基础的典型题型。
【难度系数】
0.5
先明确原电路的导线连接关系，判断电路的通路、短路情况，再根据串联、并联电路的特点分析各问题：串联电路电流只有一条路径，电流依次经过所有用电器；并联电路电流有多条路径，各用电器两端分别接在电源两极。
【解析】
1. 拧下$\mathrm{L}_1$闭合开关时：原电路中，导线$a$连电源正极和$\mathrm{L}_1$右接线柱，导线$b$连$\mathrm{L}_1$右接线柱和$\mathrm{L}_2$右接线柱，导线$c$连开关和$\mathrm{L}_2$右接线柱，$\mathrm{L}_1$左接线柱与$\mathrm{L}_2$左接线柱相连。拧下$\mathrm{L}_1$后，$\mathrm{L}_1$的左右接线柱断开，$\mathrm{L}_2$的左接线柱无法通过$\mathrm{L}_1$获得正极，且$\mathrm{L}_2$右接线柱同时接电源正极（导线$b$）和电源负极（导线$c$），$\mathrm{L}_2$被短路，因此$\mathrm{L}_2$不亮。
2. 使两灯串联：串联需电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，拆除导线$b$后，电流路径为：电源正极→导线$a$→$\mathrm{L}_1$→$\mathrm{L}_1$左接线柱→$\mathrm{L}_2$左接线柱→$\mathrm{L}_2$→导线$c$→开关→电源负极，电流依次经过两灯，形成串联。
3. 使两灯并联：并联需两灯两端分别接电源两极，可行方案：将导线$a$的右端从$\mathrm{L}_1$右接线柱改接到$\mathrm{L}_1$左接线柱，此时电流从电源正极→导线$a$→$\mathrm{L}_1$左接线柱，分为两路：一路经$\mathrm{L}_1$→导线$b$→$\mathrm{L}_2$右接线柱→导线$c$→开关→负极；另一路经$\mathrm{L}_2$左接线柱→$\mathrm{L}_2$→$\mathrm{L}_2$右接线柱→导线$c$→开关→负极，两灯并联；或将导线$c$的右端从$\mathrm{L}_2$右接线柱改接到$\mathrm{L}_2$左接线柱，同理可形成并联。
【答案】
不亮；b；将导线a(或c)的右端改接到灯泡$\mathrm{L}_1$(或$\mathrm{L}_2$)的左接线柱上
【知识点】
串联电路、并联电路、电路连接
【点评】
本题考查电路连接方式的判断，需掌握串联、并联的电路特点，通过分析导线对电路的影响解题，是电路基础的典型题型。
【难度系数】
0.5

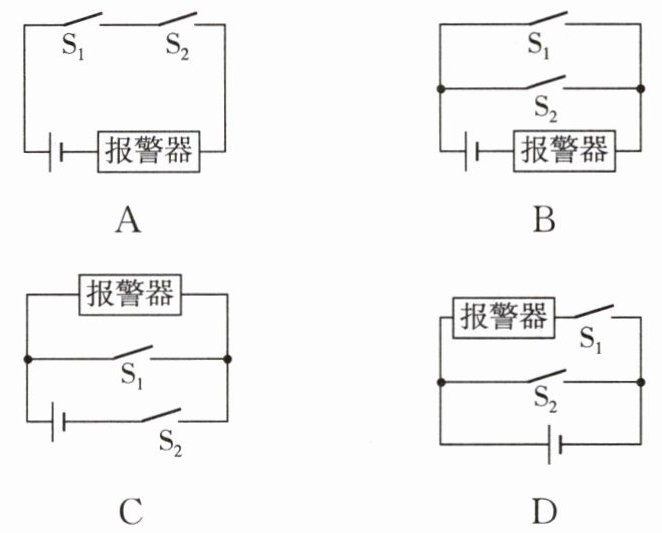

5.[巴中中考] 保密室的报警器有两个开关按钮，当工作人员按下任一按钮时，报警器就会鸣响报警，下列电路符合要求的是（
B
）答案
5.B
解析
【分析】要满足“按下任一开关，报警器就鸣响报警”的要求，需明确：两个开关应独立控制电路，只要其中一个开关闭合，电路就导通，报警器工作，因此两个开关需并联，且报警器需接在干路中。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：开关S₁、S₂串联，只有两个开关同时闭合时，电路才导通，报警器才工作，不符合“按下任一按钮就报警”的要求，排除；
选项B：开关S₁、S₂并联，无论闭合S₁还是S₂，都能使电路导通，报警器工作，符合题目要求；
选项C：闭合S₁时，报警器被短路，无法工作，只有闭合S₂时电路才通，不符合要求，排除；
选项D：闭合S₂时，电源直接被短路，会损坏电源，不符合电路安全要求，排除。
【答案】B
【知识点】电路的串并联、开关的作用
【点评】本题结合实际应用考查串并联电路的特点，需准确理解并联开关“任一开关闭合即可导通电路”的特性，属于电路基础应用类题目，难度适中。
【难度系数】0.6
【解析】
选项A：开关S₁、S₂串联，只有两个开关同时闭合时，电路才导通，报警器才工作，不符合“按下任一按钮就报警”的要求，排除；
选项B：开关S₁、S₂并联，无论闭合S₁还是S₂，都能使电路导通，报警器工作，符合题目要求；
选项C：闭合S₁时，报警器被短路，无法工作，只有闭合S₂时电路才通，不符合要求，排除；
选项D：闭合S₂时，电源直接被短路，会损坏电源，不符合电路安全要求，排除。
【答案】B
【知识点】电路的串并联、开关的作用
【点评】本题结合实际应用考查串并联电路的特点，需准确理解并联开关“任一开关闭合即可导通电路”的特性，属于电路基础应用类题目，难度适中。
【难度系数】0.6

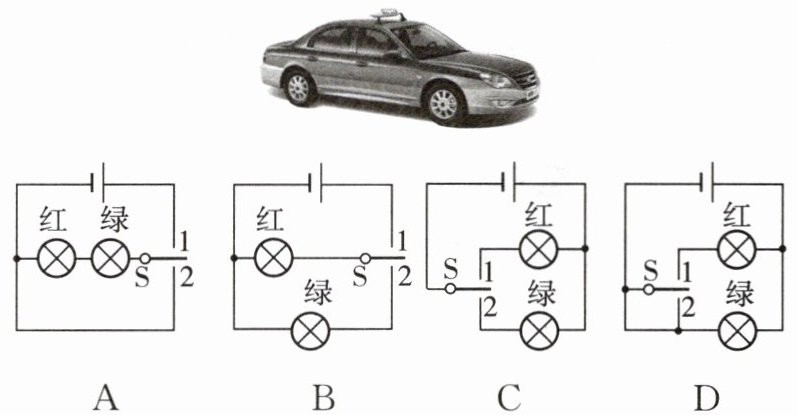

6.[广州中考]出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（
A
B
C
D
C
）A
B
C
D
答案
6.C
解析
【分析】
要选出符合设计要求的电路，需明确题目要求：开关S接“1”时红灯亮（载乘客），接“2”时绿灯亮（未载乘客）。解题思路是逐个分析每个选项的电路，判断开关切换时，红灯、绿灯是否能独立通路，且不会同时亮，满足设计要求。
【解析】
对各选项逐一分析：
1. 选项A：开关S接“1”时，红灯与绿灯串联，两灯同时发光；接“2”时，绿灯被短路，仅红灯发光，不符合“接1红亮、接2绿亮”的要求，排除。
2. 选项B：红灯直接并联在电源两端，无论S接“1”还是“2”，红灯始终发光；接“2”时绿灯发光，但红灯也亮，两灯同时亮，不符合要求，排除。
3. 选项C：开关S接“1”时，电流路径为：电源正极→红灯→S的“1”触点→电源负极，红灯发光；S接“2”时，电流路径为：电源正极→绿灯→S的“2”触点→电源负极，绿灯发光，两灯独立工作，不会同时亮，符合设计要求。
4. 选项D：绿灯左端直接接电源负极，无论S接“1”还是“2”，绿灯始终发光；S接“1”时红灯亮、绿灯也亮，不符合要求，排除。
【答案】
C
【知识点】
电路设计、开关的作用、串并联电路
【点评】
本题结合出租车指示灯的实际场景，考查电路的设计与分析，核心是判断开关切换时各用电器的通断状态，需明确各支路的连接方式，难度适中，是中考常见的电路应用题型。
【难度系数】
0.5
要选出符合设计要求的电路，需明确题目要求：开关S接“1”时红灯亮（载乘客），接“2”时绿灯亮（未载乘客）。解题思路是逐个分析每个选项的电路，判断开关切换时，红灯、绿灯是否能独立通路，且不会同时亮，满足设计要求。
【解析】
对各选项逐一分析：
1. 选项A：开关S接“1”时，红灯与绿灯串联，两灯同时发光；接“2”时，绿灯被短路，仅红灯发光，不符合“接1红亮、接2绿亮”的要求，排除。
2. 选项B：红灯直接并联在电源两端，无论S接“1”还是“2”，红灯始终发光；接“2”时绿灯发光，但红灯也亮，两灯同时亮，不符合要求，排除。
3. 选项C：开关S接“1”时，电流路径为：电源正极→红灯→S的“1”触点→电源负极，红灯发光；S接“2”时，电流路径为：电源正极→绿灯→S的“2”触点→电源负极，绿灯发光，两灯独立工作，不会同时亮，符合设计要求。
4. 选项D：绿灯左端直接接电源负极，无论S接“1”还是“2”，绿灯始终发光；S接“1”时红灯亮、绿灯也亮，不符合要求，排除。
【答案】
C
【知识点】
电路设计、开关的作用、串并联电路
【点评】
本题结合出租车指示灯的实际场景，考查电路的设计与分析，核心是判断开关切换时各用电器的通断状态，需明确各支路的连接方式，难度适中，是中考常见的电路应用题型。
【难度系数】
0.5
7. 小明家安装了一款智能门锁，该智能门锁的简化电路如图所示，当密码输入错误后，开关$S_1$闭合，警示灯L发光，提醒解锁失败；当密码输入正确后，开关$S_2$闭合，警示灯L不发光，门锁打开。请根据以上要求，将图中的电路补充完整。
答案
7. 如图所示
解析
【分析】
要满足题目要求：开关$S_1$闭合时警示灯$L$发光，开关$S_2$闭合时$L$不发光且门锁（电动机$M$）工作。需明确：$S_1$控制$L$的通断，因此$S_1$应与$L$串联；$S_2$闭合时$L$不工作，说明$S_2$需与$L$并联，闭合后短路$L$，同时$S_2$需与$M$串联，使$S_2$闭合时$M$工作；最后将$L$与$S_1$的支路、$M$与$S_2$的支路并联在电源两端，即可实现题目功能。
【解析】
根据电路功能要求，补充电路的步骤为：
1. 将电动机$M$与开关$S_2$串联，组成一条支路；
2. 将开关$S_1$与警示灯$L$串联，组成另一条支路；
3. 将上述两条支路并联在电源的两端。
验证：
当$S_1$闭合、$S_2$断开时，电流路径为：电源→$S_1$→$L$→电源，$L$发光，符合“密码错误时$L$亮”的要求；
当$S_2$闭合、$S_1$断开时，电流路径为：电源→$M$→$S_2$→电源，$L$被短路不发光，$M$工作（门锁打开），符合“密码正确时$L$不亮、门锁开”的要求。
【答案】
如图所示
【知识点】
电路设计、串并联电路
【点评】
本题结合智能门锁的实际场景，考查串并联电路的设计，需根据开关对用电器的控制要求合理连接电路，体现了物理知识在生活中的应用，难度适中。
【难度系数】
0.3
要满足题目要求：开关$S_1$闭合时警示灯$L$发光，开关$S_2$闭合时$L$不发光且门锁（电动机$M$）工作。需明确：$S_1$控制$L$的通断，因此$S_1$应与$L$串联；$S_2$闭合时$L$不工作，说明$S_2$需与$L$并联，闭合后短路$L$，同时$S_2$需与$M$串联，使$S_2$闭合时$M$工作；最后将$L$与$S_1$的支路、$M$与$S_2$的支路并联在电源两端，即可实现题目功能。
【解析】
根据电路功能要求，补充电路的步骤为：
1. 将电动机$M$与开关$S_2$串联，组成一条支路；
2. 将开关$S_1$与警示灯$L$串联，组成另一条支路；
3. 将上述两条支路并联在电源的两端。
验证：
当$S_1$闭合、$S_2$断开时，电流路径为：电源→$S_1$→$L$→电源，$L$发光，符合“密码错误时$L$亮”的要求；
当$S_2$闭合、$S_1$断开时，电流路径为：电源→$M$→$S_2$→电源，$L$被短路不发光，$M$工作（门锁打开），符合“密码正确时$L$不亮、门锁开”的要求。
【答案】
如图所示
【知识点】
电路设计、串并联电路
【点评】
本题结合智能门锁的实际场景，考查串并联电路的设计，需根据开关对用电器的控制要求合理连接电路，体现了物理知识在生活中的应用，难度适中。
【难度系数】
0.3
