17.在探究凸透镜成像的规律实验中,将蜡烛、焦距等于10 cm的凸透镜、光屏放在光具座上,调节烛焰、凸透镜和光屏的中心在同一高度,把凸透镜固定在50 cm处。
(1)将蜡烛放在A点,光屏位于B点,此时为了找到清晰的像,应将光屏向(选填“左”或“右”)移动。

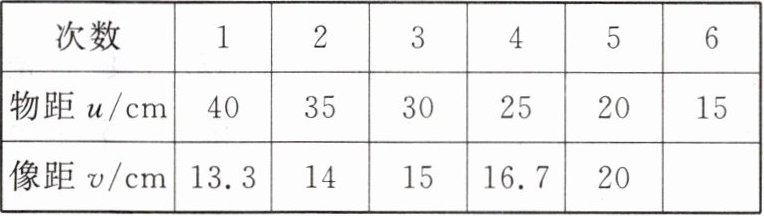

(2)依次改变蜡烛的位置并移动光屏,直到找到清晰的像,记录的数据如上表。
①在1~4次实验中,所成的像为倒立、的实像。
②第6次的像比第5次的像(选填“大”或“小”),像距是cm。
(3)将蜡烛放在C点时,要想看到蜡烛的像,正确的观察方法应是。此时观察到烛焰所成的像为、的像。若希望看到更大的像,应将蜡烛向(选填“左”或“右”)移动。
(4)若在观察第6次成像时,发现由于燃烧时间较长蜡烛变短了,使像成在了光屏的(选填“上”或“下”)方。为了使烛焰的像成在光屏中央,可将凸透镜适当(选填“上”或“下”)调,此时烛焰中心位于凸透镜的(选填“主光轴上方”“主光轴下方”或“主光轴上”)。

17.(1)左
(2)①缩小
②大 30
(3)取下光屏,在原光屏所在的一侧透过凸透镜直接观察蜡烛 正立 放大 虚 左
(4)上 下 主光轴下方

【分析】
首先明确凸透镜焦距f=10cm，固定在光具座50cm处，且已调节烛焰、凸透镜、光屏中心在同一高度。解题需结合凸透镜成像规律：①u＞2f时，成倒立缩小实像，f＜v＜2f；②f＜u＜2f时，成倒立放大实像，v＞2f；③u＜f时，成正立放大虚像，虚像与物体同侧，物远像远像变大；④过光心的光线传播方向不变，蜡烛变短像会上移。针对各小问逐一分析：
(1) 判断A点物距是否大于2f，结合像距范围确定光屏移动方向；
(2) ①分析1~4次实验物距与2f的关系，确定像的性质；②根据实像“物近像远像变大”判断像的大小，结合光路可逆确定第6次像距；
(3) 判断C点物距是否小于f，确定虚像的观察方法、像的性质，再根据虚像变化规律确定蜡烛移动方向；
(4) 结合过光心光线的传播方向，分析蜡烛变短后像的位置，确定凸透镜调节方向及烛焰中心位置。
【解析】
已知凸透镜焦距f=10cm，固定在光具座50cm处，三者中心已调至同一高度。
(1) 蜡烛在A点时，物距u＞2f（2f=20cm），根据成像规律，像距需满足f＜v＜2f，因此应将光屏向左移动至该范围，故填左。
(2) ①1~4次实验中，物距均大于2f，所成的像为倒立、缩小的实像；②凸透镜成实像时，物近像远像变大，第6次物距小于第5次，故像更大；第6次物距在f和2f之间，根据光路可逆，像距为30cm。
(3) 蜡烛在C点时，物距u＜f，成正立、放大的虚像，虚像与蜡烛同侧，因此需取下光屏，在原光屏所在的一侧透过凸透镜直接观察蜡烛；凸透镜成虚像时，物远像远像变大，故要看到更大的像，应将蜡烛向左移动（远离透镜）。
(4) 蜡烛变短，烛焰中心下移，根据过光心的光线传播方向不变，像会成在光屏的上方；为使像回到中央，可将凸透镜向下调；此时烛焰中心位于凸透镜的主光轴下方。
【答案】
17.(1)左
(2)①缩小；②大；30
(3)取下光屏，在原光屏所在的一侧透过凸透镜直接观察蜡烛；正立；放大；虚；左
(4)上；下；主光轴下方
【知识点】
凸透镜成像规律；凸透镜成像实验；实验操作
【点评】
本题为凸透镜成像规律的实验综合题，全面考查了成像规律应用、实验操作细节及像的变化分析，是初中物理光学部分的重点题型，需学生熟练掌握规律并结合实验实际灵活运用。
【难度系数】
0.5
