17[2025四川资阳中考改编,中]为了“探究串联电路中用电器两端的电压与电源两端电压的关系”,某实验小组准备了如下实验器材:

A.蓄电池组一个(电压为6 V)
B.小灯泡两种规格(正常发光时电压分别为3.8 V,3 V)各若干个
C.电压表三个(测量范围0~3 V、0~15 V)
D.开关一个,导线若干

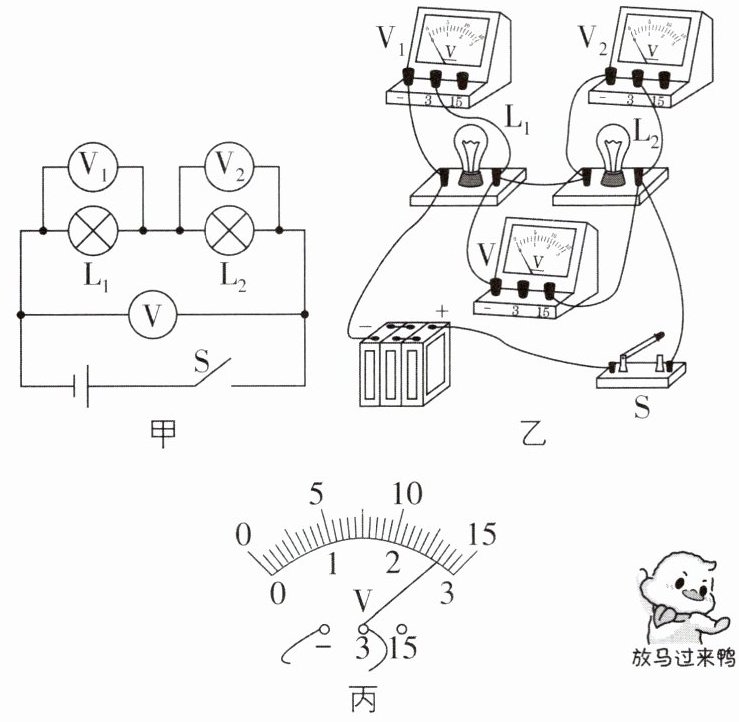

(1)通过讨论,实验小组设计了如图甲所示的电路图,L₁、L₂均选用正常发光时电压为3 V的小灯泡,由于实验前未明确L₁、L₂两端的电压大小,故电压表V₁、V₂的测量范围应选(填“0~3 V”或“0~15 V”),待完成L₁、L₂电压值的初步测量后,最终选定V₁、V₂的测量范围;
(2)之后接入电压表V,按照图甲完成实物连线,如图乙所示,经检查有一根导线连接错误,请你在错误的导线上打“×”,并用笔画线代替导线画出正确的接法;
(3)正确连接电路后,闭合开关S,发现L₁不亮,V₁几乎不偏转,L₂过亮,V₂超测量范围,造成这一现象的原因可能是L₁发生了(填“短路”或“开路”);

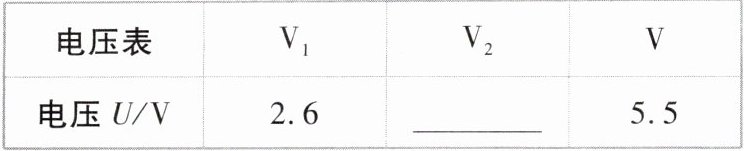

(4)故障排除后,测量结果如下表所示,V₂的读数如图丙所示,请将相应的读数填入下表:

电压表 V₁ V₂ V
电压 U/V 2.6 5.5
(5)结合上述测量结果,实验小组提出如下猜想:在实验误差允许的范围内,电源两端电压等于串联电路中各用电器两端的电压之和,且用电器两端电压均分电源两端电压。你认为该猜想(填“可靠”或“不可靠”),理由是:。

17.(1)0~15 V (2)如图所示 (3)短路 (4)2.7 (5)不可靠 理由是:实验仅采用两相同规格的灯泡进行一次实验,便得出题中结论,实验次数太少,结果具有偶然性,需换用不同规格的灯泡多次实验,才能得出普遍结论。
【解析】(1)电源电压为$6\ \mathrm{V}$,实验前不确定$\mathrm{L}_1$、$\mathrm{L}_2$两端电压是否会超过$3\ \mathrm{V}$,为防止损坏电压表,初步测量时电压表需选$0$~$15\ \mathrm{V}$的测量范围。(2)由图甲知,电压表$\mathrm{V}$并联在$\mathrm{L}_1$、$\mathrm{L}_2$两端,测$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压,由图乙可知,电压表$\mathrm{V}$并联在了$\mathrm{L}_2$两端,即电压表$\mathrm{V}$左侧的接线错误,电压表$\mathrm{V}$左接线柱应与$\mathrm{L}_1$左接线柱相连,如图所示。(3)$\mathrm{L}_1$短路时电压表$\mathrm{V}_1$也被短路,电压表$\mathrm{V}_1$指针不偏转且$\mathrm{L}_1$不亮,电路为$\mathrm{L}_2$的简单电路,$\mathrm{L}_2$两端电压等于电源电压,$\mathrm{L}_2$会过亮,$\mathrm{V}_2$测$\mathrm{L}_2$两端电压,$\mathrm{V}_2$测量范围为$0$~$3\ \mathrm{V}$,则$\mathrm{V}_2$示数会超过其测量范围。若$\mathrm{L}_1$开路,$\mathrm{L}_2$不会亮,不符合题意。(4)由图丙可知,电压表$\mathrm{V}_2$所选测量范围为$0$~$3\ \mathrm{V}$,分度值为$0.1\ \mathrm{V}$,读数为$2.7\ \mathrm{V}$。(5)该猜想不可靠。理由是:实验仅采用两相同规格的灯泡进行一次实验,便得出题中结论,实验次数太少,结果具有偶然性,需换用不同规格的灯泡多次实验,才能得出普遍结论。

18[2025湖北中考,中]有横截面积相同的1.0 m长的镍铬丝、0.8 m长的锰铜丝和0.5 m长的康铜丝各一根,小晶通过实验研究材料、长度对金属丝电阻的影响。其他器材有:干电池、开关、带夹子的导线若干、电流表、1 m长的刻度尺。

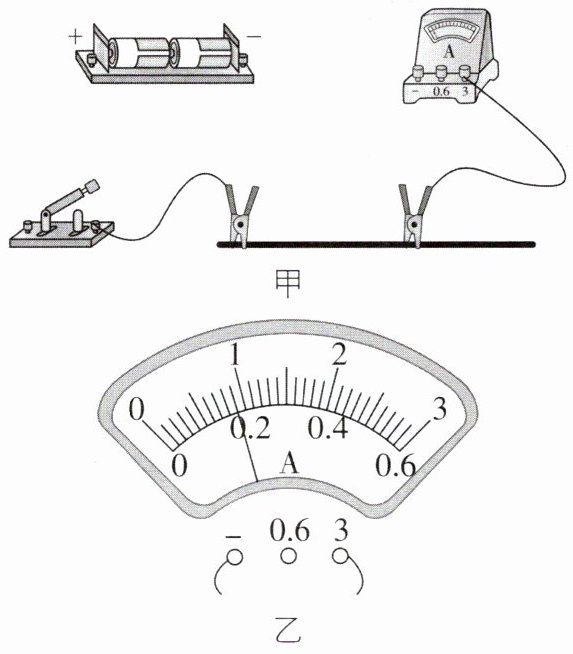

(1)请用笔画线代替导线将图甲的实物电路连接完整。

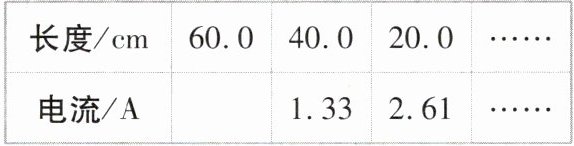

(2)要研究长度对电阻的影响,应选择(填“同一”或“不同”)金属丝。当镍铬丝接入电路的长度为60.0 cm时,电流表示数如图乙,读数为A。改变长度并记录电流值填入上表,随着长度减小,电路中电流变,表明电阻变。
(3)要研究材料对电阻的影响,可使上述三根金属丝接入电路的长度均为m(填“0.4”“0.7”或“0.9”)。
(4)完成探究后,小晶将镍铬丝与小灯泡串联接入电路,模拟一个简易调光台灯。当观察到小灯泡变暗时,可推断镍铬丝接入电路的长度变。

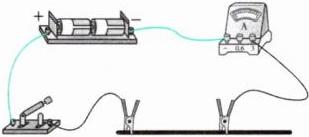

18.(1)如图所示 (2)同一 0.90 大 小 (3)0.4 (4)长
【解析】(1)注意电流从电流表的正接线柱流入,负接线柱流出,电路连接如答案图所示。(2)研究长度对电阻的影响应控制材料和横截面积相同,故应选择同一金属丝。图乙中电流表的测量范围为$0$~$3\ \mathrm{A}$,分度值为$0.1\ \mathrm{A}$,读数为$0.90\ \mathrm{A}$。由表格可知,随着长度减小,电路中的电流变大,表明电阻变小。(3)根据控制变量法,研究材料对电阻的影响时,需控制长度和横截面积相同,根据题中提供的金属丝的长度可知,应使三根金属丝接入电路的长度均为$0.4\ \mathrm{m}$。(4)当灯泡变暗时,说明电路中的电流减小,由欧姆定律可知,电路中的电阻增大,则可推断镍铬丝接入电路的长度变长。
