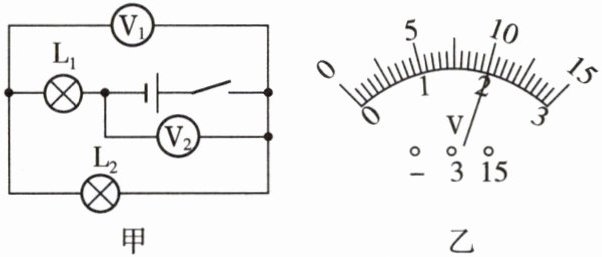

6.如图甲所示,当开关闭合时,两个电压表的指针偏转角度相同,指针位置如图乙所示。下列说法正确的是 (
A.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电压表$\mathrm{V}_2$测灯$\mathrm{L}_1$两端的电压
C.灯$\mathrm{L}_2$两端的电压为10 V
D.灯$\mathrm{L}_1$两端的电压为8 V
D
)A.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电压表$\mathrm{V}_2$测灯$\mathrm{L}_1$两端的电压
C.灯$\mathrm{L}_2$两端的电压为10 V
D.灯$\mathrm{L}_1$两端的电压为8 V
答案
6.D 【点拨】由图甲知，当开关闭合时，两灯泡串联，电压表V₂测量电源电压，电压表V₁测量灯L₂两端电压，两个电压表的指针偏转角度相同，由串联电路总电压大于各部分电压可知，电压表V₂选取量程为0~15 V，分度值为0.5 V，示数为10 V，即电源电压$U=10$ V，电压表V₁选取量程为0~3 V，分度值为0.1 V，示数为2 V，即灯L₂两端电压$U_2=2$ V，则灯L₁两端电压$U_1=U-U_2=10\ \mathrm{V}-2\ \mathrm{V}=8\ \mathrm{V}$，故D正确，ABC错误。
解析
【分析】
要解决本题，需先判断电路连接方式、电压表测量对象，再结合串联电路电压规律和电压表量程的特点分析：首先观察图甲的电流路径，判断L₁和L₂的连接方式；再确定V₁、V₂分别测量哪部分电压；根据串联电路总电压大于各部分电压，结合两表指针偏转角度相同，判断它们的量程，进而计算各部分电压，最后判断选项。
【解析】
1. 电路与电压表判断：由图甲可知，电流依次经过L₁、L₂，因此L₁和L₂串联；电压表V₁并联在L₂两端，测L₂的电压；电压表V₂并联在电源两端，测电源总电压，故A（并联）、B（V₂测L₁电压）错误。
2. 量程与读数：串联电路总电压U=U₁+U₂，因此电源电压（V₂示数）大于L₂的电压（V₁示数）；两表指针偏转角度相同，说明V₂用0~15V量程，V₁用0~3V量程。V₂分度值0.5V，示数为10V（电源电压U=10V）；V₁分度值0.1V，示数为2V（L₂的电压U₂=2V）。
3. 计算L₁电压：根据串联电压规律，L₁两端电压U₁=U-U₂=10V-2V=8V，故C（L₂电压10V）错误，D正确。
【答案】
D
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压特点和电压表读数，核心是判断电压表测量对象与量程，属于基础应用题型，需掌握串联电路电压关系和电压表量程的读数规则。
【难度系数】
0.6
要解决本题，需先判断电路连接方式、电压表测量对象，再结合串联电路电压规律和电压表量程的特点分析：首先观察图甲的电流路径，判断L₁和L₂的连接方式；再确定V₁、V₂分别测量哪部分电压；根据串联电路总电压大于各部分电压，结合两表指针偏转角度相同，判断它们的量程，进而计算各部分电压，最后判断选项。
【解析】
1. 电路与电压表判断：由图甲可知，电流依次经过L₁、L₂，因此L₁和L₂串联；电压表V₁并联在L₂两端，测L₂的电压；电压表V₂并联在电源两端，测电源总电压，故A（并联）、B（V₂测L₁电压）错误。
2. 量程与读数：串联电路总电压U=U₁+U₂，因此电源电压（V₂示数）大于L₂的电压（V₁示数）；两表指针偏转角度相同，说明V₂用0~15V量程，V₁用0~3V量程。V₂分度值0.5V，示数为10V（电源电压U=10V）；V₁分度值0.1V，示数为2V（L₂的电压U₂=2V）。
3. 计算L₁电压：根据串联电压规律，L₁两端电压U₁=U-U₂=10V-2V=8V，故C（L₂电压10V）错误，D正确。
【答案】
D
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题结合串联电路电压特点和电压表读数，核心是判断电压表测量对象与量程，属于基础应用题型，需掌握串联电路电压关系和电压表量程的读数规则。
【难度系数】
0.6
7. 如图所示，电源电压保持不变，开关闭合后，发现$\mathrm{L}_1$、$\mathrm{L}_2$都不亮。按照正常操作步骤用电压表来检测该电路故障，测得$U_{ab}=3\ \mathrm{V}$，$U_{ad}=3\ \mathrm{V}$，$U_{cd}=0\ \mathrm{V}$，$U_{cb}=0\ \mathrm{V}$。若该电路中有两处故障，则电路故障可能是（
A.$\mathrm{L}_1$、$\mathrm{L}_2$都开路
B.开关开路且$\mathrm{L}_2$被短路
C.开关开路且$\mathrm{L}_2$开路
D.$\mathrm{L}_1$开路且$\mathrm{L}_2$被短路
B
）A.$\mathrm{L}_1$、$\mathrm{L}_2$都开路
B.开关开路且$\mathrm{L}_2$被短路
C.开关开路且$\mathrm{L}_2$开路
D.$\mathrm{L}_1$开路且$\mathrm{L}_2$被短路
答案
7.B
解析
【分析】首先明确电路为$\mathrm{L}_1$与$\mathrm{L}_2$串联，开关$\mathrm{S}$控制整个电路，两灯都不亮说明存在两处故障（断路或短路）。利用电压表检测故障的原理：电压表有示数时，说明电压表两端能连通到电源两极；无示数时，说明某侧无法连通电源。结合测量结果，逐步推导故障类型。
【解析】该电路为串联电路，开关闭合后两灯均不亮，结合电压表测量结果分析：
1. 电压表示数$U_{ab}=3\ \mathrm{V}$，等于电源电压，说明开关$\mathrm{S}$处断路：此时电压表接$a$（电源正极）和$b$，$b$通过$\mathrm{L}_1$、$\mathrm{L}_2$连通电源负极，电压表串联在电路中测电源电压，故示数为$3\ \mathrm{V}$。
2. 电压表示数$U_{ad}=3\ \mathrm{V}$，说明$a$到$d$的电路（开关、$\mathrm{L}_1$）通路；结合$U_{cd}=0\ \mathrm{V}$、$U_{cb}=0\ \mathrm{V}$，可知$\mathrm{L}_1$通路，且$\mathrm{L}_2$短路：$\mathrm{L}_2$短路时，$d$与电源负极直接连通，$c$与$b$电位相同，故$U_{cd}=0\ \mathrm{V}$、$U_{cb}=0\ \mathrm{V}$。
3. 综上，故障为开关开路且$\mathrm{L}_2$被短路，对应选项$\mathrm{B}$。
【答案】$\mathrm{B}$
【知识点】串联电路故障分析、电压表检测电路故障
【点评】本题考查用电压表判断串联电路故障，需掌握电压表检测故障的原理，结合两处故障的条件逐一分析选项，难度适中。
【难度系数】0.5
【解析】该电路为串联电路，开关闭合后两灯均不亮，结合电压表测量结果分析：
1. 电压表示数$U_{ab}=3\ \mathrm{V}$，等于电源电压，说明开关$\mathrm{S}$处断路：此时电压表接$a$（电源正极）和$b$，$b$通过$\mathrm{L}_1$、$\mathrm{L}_2$连通电源负极，电压表串联在电路中测电源电压，故示数为$3\ \mathrm{V}$。
2. 电压表示数$U_{ad}=3\ \mathrm{V}$，说明$a$到$d$的电路（开关、$\mathrm{L}_1$）通路；结合$U_{cd}=0\ \mathrm{V}$、$U_{cb}=0\ \mathrm{V}$，可知$\mathrm{L}_1$通路，且$\mathrm{L}_2$短路：$\mathrm{L}_2$短路时，$d$与电源负极直接连通，$c$与$b$电位相同，故$U_{cd}=0\ \mathrm{V}$、$U_{cb}=0\ \mathrm{V}$。
3. 综上，故障为开关开路且$\mathrm{L}_2$被短路，对应选项$\mathrm{B}$。
【答案】$\mathrm{B}$
【知识点】串联电路故障分析、电压表检测电路故障
【点评】本题考查用电压表判断串联电路故障，需掌握电压表检测故障的原理，结合两处故障的条件逐一分析选项，难度适中。
【难度系数】0.5

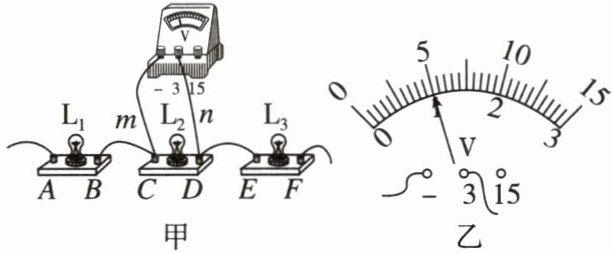

8.[广州模拟] 如图甲所示，将三个规格相同的小灯泡串联接入电源电压保持不变的电路，用电压表测量其中一个小灯泡两端的电压，示数如图乙所示。下列说法正确的是 （
A.AF两接线柱间电压约为15 V
B.若测量$\mathrm{L}_1$两端的电压，只需将导线$n$从$D$点拆下，再接到$A$点
C.若$CD$间的电压表换为正常的电流表，通电后电流表示数为零
D.若将小灯泡$\mathrm{L}_2$从灯座上拧下来，通电后电压表示数约为3 V
D
）A.AF两接线柱间电压约为15 V
B.若测量$\mathrm{L}_1$两端的电压，只需将导线$n$从$D$点拆下，再接到$A$点
C.若$CD$间的电压表换为正常的电流表，通电后电流表示数为零
D.若将小灯泡$\mathrm{L}_2$从灯座上拧下来，通电后电压表示数约为3 V
答案
8.D 【点拨】由图乙可知，电压表选用的是0~3 V量程，分度值为0.1 V，示数为1 V；三个灯泡的规格相同，三个灯泡串联在电路中，所以每个灯泡两端的电压相同，根据串联电路的电压规律可知，电源电压即AF两接线柱间电压约为$1\ \mathrm{V}+1\ \mathrm{V}+1\ \mathrm{V}=3\ \mathrm{V}$，故A错误；由图甲可知，C接的是电压表的负接线柱，这说明电流是从右流向左的，所以将导线$n$从$D$点拆下，再接到$A$点，电压表正、负接线柱接反，故B错误；CD间的电压表换为正常的电流表，通电后电流表相当于导线，CD间被短路，电流表与另外两个灯泡串联，电流表示数不为零，故C错误；若将灯$\mathrm{L}_2$拧下来，通电后，电压表串联在电路中，电压表示数应该等于电源电压，约为3 V，故D正确。
解析
【分析】
要解答本题，需先读取电压表的示数，结合串联电路电压规律确定电源电压，再逐一分析各选项中电表的使用、电路连接及故障情况，判断选项的正确性。
【解析】
1. 电压表读数：由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为1V，即被测小灯泡（L₂）两端电压为1V。
2. 串联电路电压规律：三个规格相同的小灯泡串联，每个灯泡两端电压相等，因此电源电压（AF间总电压）为1V×3=3V。
3. 选项分析：
A选项：AF两接线柱间电压为电源电压，约3V，并非15V，A错误。
B选项：原电压表测L₂时，电流从电压表正接线柱（接D点）流入、负接线柱（接C点）流出。若将导线n从D点拆下接到A点，电压表正接线柱接A、负接线柱接C，正负接线柱接反，无法正确测量，B错误。
C选项：若CD间电压表换为电流表，电流表相当于导线，电路为L₁与L₃串联，电流表测电路电流，示数不为零，C错误。
D选项：拧下L₂后，电路断开，电压表串联在电路中，此时电压表测电源电压，示数约为3V，D正确。
【答案】
D
【知识点】
串联电路电压规律；电压表的使用；电流表的使用
【点评】
本题综合考查串联电路电压特点、电表的正确使用及电路故障分析，需熟练掌握电表接线规则和串联电路规律，对每个选项的电路情况细致分析，难度适中。
【难度系数】
0.5
要解答本题，需先读取电压表的示数，结合串联电路电压规律确定电源电压，再逐一分析各选项中电表的使用、电路连接及故障情况，判断选项的正确性。
【解析】
1. 电压表读数：由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为1V，即被测小灯泡（L₂）两端电压为1V。
2. 串联电路电压规律：三个规格相同的小灯泡串联，每个灯泡两端电压相等，因此电源电压（AF间总电压）为1V×3=3V。
3. 选项分析：
A选项：AF两接线柱间电压为电源电压，约3V，并非15V，A错误。
B选项：原电压表测L₂时，电流从电压表正接线柱（接D点）流入、负接线柱（接C点）流出。若将导线n从D点拆下接到A点，电压表正接线柱接A、负接线柱接C，正负接线柱接反，无法正确测量，B错误。
C选项：若CD间电压表换为电流表，电流表相当于导线，电路为L₁与L₃串联，电流表测电路电流，示数不为零，C错误。
D选项：拧下L₂后，电路断开，电压表串联在电路中，此时电压表测电源电压，示数约为3V，D正确。
【答案】
D
【知识点】
串联电路电压规律；电压表的使用；电流表的使用
【点评】
本题综合考查串联电路电压特点、电表的正确使用及电路故障分析，需熟练掌握电表接线规则和串联电路规律，对每个选项的电路情况细致分析，难度适中。
【难度系数】
0.5
9.如图所示,电源电压保持不变,当$S_1$闭合、$S_2$断开时,电压表示数为4 V。当$S_1$断开、$S_2$闭合时,电压表测
电源
(填“$L_1$”“$L_2$”或“电源”)的电压,此时电压表示数为6.2 V,则此时灯$L_1$和$L_2$两端的电压分别是4
V和2.2
V。答案
9.电源；4；2.2
解析
【分析】
要解决此题，需先分析不同开关状态下的电路结构和电压表的测量对象：第一步，当$S_1$闭合、$S_2$断开时，确定电压表并联在$L_1$两端，测得$L_1$的电压；第二步，当$S_1$断开、$S_2$闭合时，判断电压表的并联位置，明确其测量对象；第三步，利用串联电路电压规律计算$L_2$两端的电压。
【解析】
1. 当$S_1$闭合、$S_2$断开时，$L_1$与$L_2$串联，电压表并联在$L_1$两端，因此电压表示数为$L_1$两端的电压，即$U_1=4\ \mathrm{V}$；
2. 当$S_1$断开、$S_2$闭合时，电压表并联在电源两端，因此电压表测量电源电压，此时电压表示数为电源电压$U=6.2\ \mathrm{V}$；
3. 根据串联电路的电压规律：总电压等于各用电器两端电压之和，可得$L_2$两端的电压$U_2=U-U_1=6.2\ \mathrm{V}-4\ \mathrm{V}=2.2\ \mathrm{V}$。
【答案】
电源；4；2.2
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是分析不同开关状态下电压表的测量对象，属于基础电路分析题，需掌握电路简化的基本方法。
【难度系数】
0.5
要解决此题，需先分析不同开关状态下的电路结构和电压表的测量对象：第一步，当$S_1$闭合、$S_2$断开时，确定电压表并联在$L_1$两端，测得$L_1$的电压；第二步，当$S_1$断开、$S_2$闭合时，判断电压表的并联位置，明确其测量对象；第三步，利用串联电路电压规律计算$L_2$两端的电压。
【解析】
1. 当$S_1$闭合、$S_2$断开时，$L_1$与$L_2$串联，电压表并联在$L_1$两端，因此电压表示数为$L_1$两端的电压，即$U_1=4\ \mathrm{V}$；
2. 当$S_1$断开、$S_2$闭合时，电压表并联在电源两端，因此电压表测量电源电压，此时电压表示数为电源电压$U=6.2\ \mathrm{V}$；
3. 根据串联电路的电压规律：总电压等于各用电器两端电压之和，可得$L_2$两端的电压$U_2=U-U_1=6.2\ \mathrm{V}-4\ \mathrm{V}=2.2\ \mathrm{V}$。
【答案】
电源；4；2.2
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路电压规律和电压表的使用，核心是分析不同开关状态下电压表的测量对象，属于基础电路分析题，需掌握电路简化的基本方法。
【难度系数】
0.5

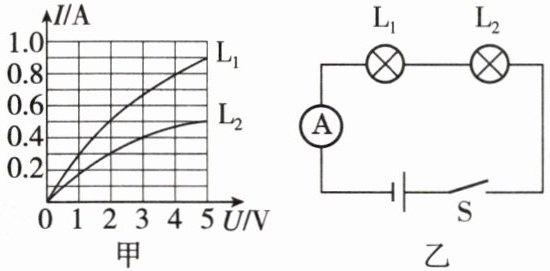

10. 如图甲是通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流随电压变化的图像，将两灯泡串联接在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.5 A，则电源电压为
7
V；若将两灯泡并联在另一个电源两端，且干路电流为1.4 A，那么电源电压为5
V。答案
10.7；5 【点拨】根据题意可知，两个灯泡串联，闭合开关S，这时电流表的示数为0.5 A，根据图甲可知，灯泡$\mathrm{L}_1$两端的电压为2 V，灯泡$\mathrm{L}_2$两端的电压为5 V，则电源电压$U=U_1+U_2=2\ \mathrm{V}+5\ \mathrm{V}=7\ \mathrm{V}$；若将两灯泡并联在另一个电源两端，且干路电流为1.4 A，根据图甲可知，电源电压为5 V时，通过灯泡$\mathrm{L}_1$的电流为0.9 A，通过灯泡$\mathrm{L}_2$的电流为0.5 A，此时干路电流为1.4 A，符合题意，故电源电压为5 V。
解析
【分析】
首先明确串并联电路的电流、电压特点：串联电路电流处处相等，总电压等于各用电器两端电压之和；并联电路各支路电压相等，干路电流等于各支路电流之和。解题时，先根据串联电流相等，从I-U图像中读出电流为0.5A时两灯泡对应的电压，相加得电源电压；再根据并联电压相等，找到使两灯泡电流和为1.4A的电压，即为并联时的电源电压。
【解析】
1. 两灯泡串联时：
串联电路电流处处相等，因此电流表的示数0.5A即为通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流，即$I_1=I_2=0.5\ \mathrm{A}$。
从图甲的I-U图像中，当电流$I=0.5\ \mathrm{A}$时，$\mathrm{L}_1$对应的电压$U_1=2\ \mathrm{V}$，$\mathrm{L}_2$对应的电压$U_2=5\ \mathrm{V}$。
根据串联电路总电压等于各部分电压之和，电源电压$U=U_1+U_2=2\ \mathrm{V}+5\ \mathrm{V}=7\ \mathrm{V}$。
2. 两灯泡并联时：
并联电路各支路电压相等，干路电流等于各支路电流之和，即$U_1'=U_2'=U'$，干路电流$I_{\mathrm{总}}=I_1'+I_2'=1.4\ \mathrm{A}$。
从图甲中查找：当电源电压$U'=5\ \mathrm{V}$时，通过$\mathrm{L}_1$的电流$I_1'=0.9\ \mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2'=0.5\ \mathrm{A}$，此时$I_1'+I_2'=0.9\ \mathrm{A}+0.5\ \mathrm{A}=1.4\ \mathrm{A}$，符合干路电流要求，因此并联时电源电压为$5\ \mathrm{V}$。
【答案】
7；5
【知识点】
欧姆定律、串并联电路特点、I-U图像
【点评】
本题结合I-U图像考查串并联电路规律的应用，关键是准确从图像中读取对应电流/电压值，再结合串并联电路的电流、电压关系计算，属于电路基础应用题型，需掌握图像分析与电路规律的结合。
【难度系数】
0.5
首先明确串并联电路的电流、电压特点：串联电路电流处处相等，总电压等于各用电器两端电压之和；并联电路各支路电压相等，干路电流等于各支路电流之和。解题时，先根据串联电流相等，从I-U图像中读出电流为0.5A时两灯泡对应的电压，相加得电源电压；再根据并联电压相等，找到使两灯泡电流和为1.4A的电压，即为并联时的电源电压。
【解析】
1. 两灯泡串联时：
串联电路电流处处相等，因此电流表的示数0.5A即为通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流，即$I_1=I_2=0.5\ \mathrm{A}$。
从图甲的I-U图像中，当电流$I=0.5\ \mathrm{A}$时，$\mathrm{L}_1$对应的电压$U_1=2\ \mathrm{V}$，$\mathrm{L}_2$对应的电压$U_2=5\ \mathrm{V}$。
根据串联电路总电压等于各部分电压之和，电源电压$U=U_1+U_2=2\ \mathrm{V}+5\ \mathrm{V}=7\ \mathrm{V}$。
2. 两灯泡并联时：
并联电路各支路电压相等，干路电流等于各支路电流之和，即$U_1'=U_2'=U'$，干路电流$I_{\mathrm{总}}=I_1'+I_2'=1.4\ \mathrm{A}$。
从图甲中查找：当电源电压$U'=5\ \mathrm{V}$时，通过$\mathrm{L}_1$的电流$I_1'=0.9\ \mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2'=0.5\ \mathrm{A}$，此时$I_1'+I_2'=0.9\ \mathrm{A}+0.5\ \mathrm{A}=1.4\ \mathrm{A}$，符合干路电流要求，因此并联时电源电压为$5\ \mathrm{V}$。
【答案】
7；5
【知识点】
欧姆定律、串并联电路特点、I-U图像
【点评】
本题结合I-U图像考查串并联电路规律的应用，关键是准确从图像中读取对应电流/电压值，再结合串并联电路的电流、电压关系计算，属于电路基础应用题型，需掌握图像分析与电路规律的结合。
【难度系数】
0.5
11. :: 如图所示的电路中，电源电压不变，当开关S断开时，电压表$\mathrm{V}_1$的示数为5 V，电压表$\mathrm{V}_2$的示数为7 V；当开关S闭合时，电压表$\mathrm{V}_1$的示数为9 V，电压表$\mathrm{V}_2$的示数为5.4 V。
(1)电源电压为
(2)当开关S断开时，灯$\mathrm{L}_1$两端的电压为
(3)当开关S闭合时，灯$\mathrm{L}_2$两端的电压为
(1)电源电压为
9
V。(2)当开关S断开时，灯$\mathrm{L}_1$两端的电压为
3
V。(3)当开关S闭合时，灯$\mathrm{L}_2$两端的电压为
3.6
V。答案
11.(1)9 (2)3 (3)3.6 【点拨】(1)当开关S闭合时，$\mathrm{L}_3$被短路，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$与$\mathrm{L}_2$的总电压，即电源电压，则电源电压$U=9\ \mathrm{V}$。(2)当开关S断开时，三灯串联，$\mathrm{V}_1$测$\mathrm{L}_1$与$\mathrm{L}_2$两端的总电压，$\mathrm{V}_2$测$\mathrm{L}_1$与$\mathrm{L}_3$两端的总电压，因为串联电路中总电压等于各部分电压之和，所以$\mathrm{L}_3$两端的电压$U_3=U-U_{\mathrm{V}1}=9\ \mathrm{V}-5\ \mathrm{V}=4\ \mathrm{V}$；$\mathrm{L}_2$两端的电压$U_2=U-U_{\mathrm{V}2}=9\ \mathrm{V}-7\ \mathrm{V}=2\ \mathrm{V}$；$\mathrm{L}_1$两端的电压$U_1=U-U_2-U_3=9\ \mathrm{V}-2\ \mathrm{V}-4\ \mathrm{V}=3\ \mathrm{V}$。(3)当开关S闭合时，$\mathrm{L}_3$被短路，$\mathrm{L}_1$与$\mathrm{L}_2$串联，$\mathrm{V}_2$测量$\mathrm{L}_1$两端的电压，所以$\mathrm{L}_1$两端的电压$U_1'=5.4\ \mathrm{V}$；因为串联电路中总电压等于各部分电压之和，所以$\mathrm{L}_2$两端的电压$U_2'=U-U_1'=9\ \mathrm{V}-5.4\ \mathrm{V}=3.6\ \mathrm{V}$。
解析
【分析】
首先分开关S断开、闭合两种情况分析电路连接方式，明确电压表测量的电路范围，再依据串联电路总电压等于各部分电压之和的规律计算。当S闭合时，L₃被短路，电路为L₁与L₂串联，V₁测L₁和L₂的总电压（即电源电压）；当S断开时，L₁、L₂、L₃串联，V₁测L₁和L₂的总电压，V₂测L₁和L₃的总电压，结合电源电压即可算出各灯两端电压。
【解析】
(1) 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，电压表V₁测量L₁和L₂的总电压，也就是电源电压，因此电源电压U=9 V。
(2) 当开关S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂两端的总电压，即U₁+U₂=5 V；电压表V₂测L₁和L₃两端的总电压，即U₁+U₃=7 V；根据串联电路总电压等于各部分电压之和，总电压U=U₁+U₂+U₃=9 V，所以L₃两端电压U₃=U-(U₁+U₂)=9 V-5 V=4 V，L₂两端电压U₂=U-(U₁+U₃)=9 V-7 V=2 V，因此L₁两端电压U₁=U-U₂-U₃=9 V-2 V-4 V=3 V。
(3) 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，电压表V₂测L₁两端的电压，即U₁'=5.4 V，根据串联电路电压规律，L₂两端的电压U₂'=U-U₁'=9 V-5.4 V=3.6 V。
【答案】
(1)9；(2)3；(3)3.6
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题需分开关状态分析电路结构，准确判断电压表测量对象是解题核心，利用串联电压规律逐步计算，考查电路分析与规律应用能力。
【难度系数】
0.5
首先分开关S断开、闭合两种情况分析电路连接方式，明确电压表测量的电路范围，再依据串联电路总电压等于各部分电压之和的规律计算。当S闭合时，L₃被短路，电路为L₁与L₂串联，V₁测L₁和L₂的总电压（即电源电压）；当S断开时，L₁、L₂、L₃串联，V₁测L₁和L₂的总电压，V₂测L₁和L₃的总电压，结合电源电压即可算出各灯两端电压。
【解析】
(1) 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，电压表V₁测量L₁和L₂的总电压，也就是电源电压，因此电源电压U=9 V。
(2) 当开关S断开时，L₁、L₂、L₃串联，电压表V₁测L₁和L₂两端的总电压，即U₁+U₂=5 V；电压表V₂测L₁和L₃两端的总电压，即U₁+U₃=7 V；根据串联电路总电压等于各部分电压之和，总电压U=U₁+U₂+U₃=9 V，所以L₃两端电压U₃=U-(U₁+U₂)=9 V-5 V=4 V，L₂两端电压U₂=U-(U₁+U₃)=9 V-7 V=2 V，因此L₁两端电压U₁=U-U₂-U₃=9 V-2 V-4 V=3 V。
(3) 当开关S闭合时，L₃被短路，电路为L₁与L₂串联，电压表V₂测L₁两端的电压，即U₁'=5.4 V，根据串联电路电压规律，L₂两端的电压U₂'=U-U₁'=9 V-5.4 V=3.6 V。
【答案】
(1)9；(2)3；(3)3.6
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题需分开关状态分析电路结构，准确判断电压表测量对象是解题核心，利用串联电压规律逐步计算，考查电路分析与规律应用能力。
【难度系数】
0.5
